ВИНАХІД
Патент Російської Федерації RU2013658
ЕНЕРГЕТИЧНА УСТАНОВКА
Ім'я винахідника: Гендель Є.Г .; Гендель В.А.
Ім'я патентовласника: Гендель Євген Григорович
Адреса для листування:
Дата початку дії патенту: 1990.11.29
Використання: як екологічно чисте джерело електроенергії для різних пристроїв. Суть винаходу: установка включає в себе геліонагреватель, що представляє собою сонячний колектор, термонагревателямі - пристрій для зовнішнього нагріву робочого газу, який перебуває під певним попередніми тиском, і енергопреобразователь, виконаний у вигляді двокамерного сильфона з рухомою герметичною перегородкою посередині, що має шток, пов'язаний з реечно- маховічним механізмом і електрогенератором. Геліонагреватель, термонагревателямі і енергопреобразователь виконані попарно в строгій симетрії і повідомлені між собою сполучними камерами, що мають жалюзі, поперемінно пропускають робочий газ то від першої частини пристрою, то від другої. Цей робочий газ призводить до зворотно-поступальний рух робочий роздільник зі штоком. Енергопреобразователь виконаний у вигляді сильфона з рухомою розділової перегородкою і штоком. Геліонагреватель і термонагревателямі розділені на дві окремі частини, перші частини яких з'єднані з другими камерами, стінки яких виконані у вигляді приводних жалюзі. Енергопреобразователь - один як для геліонагревателя, що працює від радіації сонця, так і для термонагревателямі, що працює від зовнішнього підведення тепла.
ОПИС ВИНАХОДИ
Винахід відноситься до малої енергетики і може знайти широке застосування як екологічно чисте джерело електроенергії для живлення різних пристроїв.
Відомі двигуни Стірлінга, що наводяться в роботу від джерел зовнішнього підведення тепла при згорянні палива (термонагревателямі). Відомі і сонячні електростанції, що використовують через сонячний колектор сонячну радіацію для нагріву теплоносія, наприклад робочого газу, і перетворення енергії теплоносія в механічну або електричну енергію, (геліонагревателі).
Найближче до винаходу за кількістю загальних ознак і технічною суттю енергетична установка, що має взаємопов'язані джерела енергії - геліонагреватель і термонагревателямі. Нагрітий робочий газ низького тиску попередньо проходить через компресор, де його тиск підвищується, і після цього на енергопреобразователь у вигляді турбіни з електрогенератором. Пристрій має сполучні елементи, електронне управління і охолоджувач. Проте відоме пристрій конструктивно НЕ компактно і недостатньо ефективно.
Для підвищення ефективності пристрою, що містить взаємопов'язані геліонагреватель, термонагревателямі, енергопреобразователь і сполучну камеру, заповнені робочим газом, охолоджувач, електронну систему управління їх роботою і її виконавчі органи, енергопреобразователь забезпечений штоком і рухомий розділової перегородкою. Геліонагреватель, термонагревателямі, енергопреобразователь і сполучна камера складаються з двох окремих частин, перші частини яких з'єднані з першою частиною сполучної камери через виконавчі органи системи управління, виконані у вигляді приводних жалюзі, а другі частини - з другою частиною сполучної камери. Частини енергопреобразователя виконані у вигляді двох неметалічних сильфонов, герметично з'єднаних з розділовою перегородкою і кінематично - зі штоком енергопреобразователя і виконаних з можливістю зміни внутрішнього обсягу і зовнішньої поверхні теплообміну, охолоджувач - у вигляді ємності з водою, в якій розміщені сильфони енергопреобразователя.
 |
 |
 | |
 |

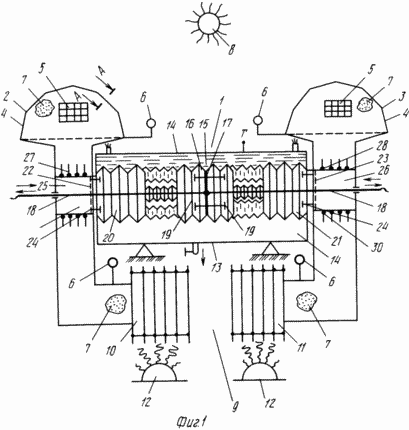

На фіг. 1 - показано пристрій, вид спереду; на фіг. 2 - схема приводний жалюзі; на фіг. 3 - схема управління пристроєм; на фіг. 4 - розріз А-А на фіг. 1.
Геліонагреватель 1 складається з лівого сонячного колектора 2, правого сонячного колектора 3, покритих панелями склопакета 4, що спираються зсередини на пористий металевий каркас 5 і мають встановлені зовні манометри з датчиками тиску 6, робочого газу 7, що нагрівається сонцем 8. термонагревателямі 9 підрозділяється на лівий нагрівач 10 і правий нагрівач 11, обігріваються джерелами зовнішнього горіння 12. Енергопреобразователь 13 складається з басейну 14 з водою 15 і поміщеним в нього сильфоном-охолоджувачем 16, що має робочий роздільник 17, шток 18, упор 19 і поділену на ліву 20 і праву 21 сильфонні камери , замикаються лівої гратами 22 і правої гратами 23, мають магніти 24 і переходять у ліву 25 і праву 26 сполучні камери, на яких встановлені ліва 27 і права 28 геліопріводние жалюзі, ліва 29 і права 30 термічні приводні жалюзі.

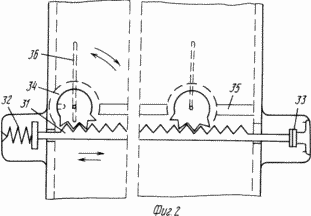

Приводні жалюзі (конструкція всіх жалюзі ідентична) складаються з рейки зі штоком 31, з'єднаної з пружиною розтягування 32, функціонально пов'язаної з електромагнітами 33 і зубчастими шарнірами 34, встановленими на рамі 35, яка має пелюстки 36.

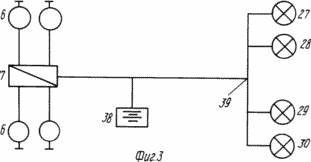

Принципова схема управління роботою пристрою включає ЕОМ 37, зарядний блок 38, ланцюги управління з виконавчими органами 39.

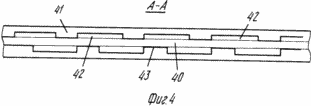

Панель склопакета складається з гладкого скла 40, рифленого скла 41, вакуумних порожнин 42, герметика 43.
Пристрій працює наступним чином
У сонячну погоду функціонує геліонагреватель 1, а термонагревателямі 9 відключений. Робочий газ 7 в холодному стані, що знаходиться в лівому сонячному колекторі 2, отримує від сонця 8 через панелі склопакета 4 сонячну енергію і нагрівається в замкнутому просторі, його тиск зростає і всі параметри міняються по изохорический процесу. Ліва геліопріводная жалюзі 27 знеструмлена, замкнута, її електромагніт 33 знеструмлений. Коли тиск робочого газу 7 піднімається до рівня спрацьовування манометрів за датчиком 6, ЕОМ 37 включає електромагніти 33. Ліва 27, а потім і права 28 геліопріводние жалюзі відкриваються, і робочий газ 7 спрямовується через ліву сполучну камеру 25 в ліву сильфонну камеру 20, а робочий роздільник 17, відірвавшись своїм упором 19 від магнітів 24, приходить в зворотно-поступальний рух разом зі штоком 18, і остиглий робочий газ 7 з падінням тиском, що знаходиться в правій сильфонні камері 21, виштовхується в правий сонячний колектор 3. При досягненні робочим роздільником 17 правою решітки 23 упори 19 змикаються з магнітом 24, а командою від ЕОМ 37 закриваються ліва 27 і права 28 геліопріводние жалюзі шляхом знеструмлення електромагнітів 33 і спрацьовування пружин розтягування 32. Далі процес повторюється.
У нічну і похмуру погоду геліонагреватель 1 відключається від роботи, термонагревателямі 9 включається в роботу. Геліпріводние жалюзі знеструмлені, закриті і не працюють. Термічні приводні жалюзі забезпечені електроживленням від зарядного блоку 38 і включені в роботу. Робочий газ 7 нагрівається поперемінно то в лівому нагрівачі 10, то в правому нагрівачі 11, тиск його підвищується до включення манометрів за датчиком 6, і тоді по черзі то через ліву, то через праву сполучну камеру робочий газ надходить то в ліву, то в праву сильфонну камеру, здійснюючи роботу, ідентичну роботі його в геліонагревателе.
ФОРМУЛА ВИНАХОДУ
ЕНЕРГЕТИЧНА УСТАНОВКА, що містить взаємопов'язані геліонагреватель, термонагревателямі, енергопреобразователь і сполучну камеру, заповнену робочим газом, охолоджувач, електронну систему управління їх роботою і її виконавчі органи, що відрізняється тим, що енергопреобразователь забезпечений штоком і рухомий розділової перегородкою, геліонагреватель, термонагревателямі, енергопреобразователь і сполучна камера складаються з двох окремих частин, перші частини яких з'єднані з першою частиною сполучної камери через виконавчі органи системи управління, виконані у вигляді приводних жалюзі, а другі частини - з другою частиною сполучної камери, причому частини енергопреобразователя виконані у вигляді двох неметалічних сильфонов, герметично з'єднаних з розділової перегородкою, кінематично - зі штоком енергопреобразователя, і виконаних з можливістю зміни внутрішнього обсягу і зовнішньої поверхні теплообміну, охолоджувач - у вигляді ємності з водою, в якій розміщені сильфони енергопреобразователя.
