ВИНАХІД
Патент Російської Федерації RU2234034

СОНЯЧНА Вітроустановка

Ім'я винахідника: Бабаєв Б.Д.
Ім'я патентовласника: Дагестанський державний університет
Адреса для листування: 367000, г.Махачкала, вул. М. Гаджиєва, 43а, ДГУ, УІС
Дата початку дії патенту: 2002.12.04

Сонячна вітроустановка відноситься до області гелиотехники, а точніше до установок з використання нетрадиційних відновлюваних джерел енергії - сонячної та вітрової. Може бути використана для вироблення електроенергії і очищення повітря. Ветроустановка містить сонячний колектор з фазоперехідний теплоакумулюючі матеріалом, над яким розташована светопрозрачная галерея, повідомлена з еластичною світлопрозорої трубкою, спірально навитої на металеву трубу. Установка сприяє підвищенню стабільності роботи ветроагрегата за рахунок акумулювання тепла, маневреності енергопостачання за рахунок регулювання повітряного потоку, ступеня використання поновлюваних джерел енергії, зниження теплових втрат і енерговитрат.

ОПИС ВИНАХОДИ

Винахід відноситься геліотехніці, а точніше до установок з використання нетрадиційних відновлюваних джерел енергії - сонячної та вітрової. Може бути використано для вироблення електроенергії і очищення повітря.

Відомо пристрій для створення природної тяги за допомогою сонячної енергії [1], яке містить встановлену з зазором над поверхнею землі тягову вежу з дифузором. Вежа виконана у вигляді гофрованої оболонки з яка поглинає сонячне випромінювання матеріалу і закріпленої на ній еластичною спіральної трубки з оптично прозорого матеріалу, витки якої скріплені між собою. Трубка має змінний по довжині діаметр. Нижнім кінцем по периметру вежа спирається на кільцевій дифузор, під яким розташована компресорна. Дифузор закріплений на стійках. Трубка сполучена з компресором за допомогою труб для подачі стисненого повітря. Для вертикальної стабілізації вежі при її спусках і підйомах служать канати і лебідки.

Недоліком цього пристрою є складність конструкції, високі енерговитрати через використання компресорної, канатів і лебідок, великі теплові втрати і відсутність теплоаккумулирующей здатності.

Найбільш близькою по технічній сутності є сонячна вітроустановка [2], яка містить встановлене під кутом поглинає підставу, розташоване над ним з утворенням повітряної порожнини прозоре покриття, повідомлений з порожниною робочий канал і встановлений в останньому вітроагрегат. Установка додатково містить поглинаючу поверхню з ребрами з двох сторін, розміщену в порожнині, а підстава забезпечено чергуються поглибленнями і виступами, причому ребра з боку підстави орієнтовані в напрямку робочого каналу, а з боку покриття мають відображають сонячне випромінювання поверхні. Покриття має пилкоподібний профіль. Ребра контактують з основою і прозорим покриттям.

Недоліком відомої сонячної вітроустановки є і складність конструкції, відсутність можливості регулювання повітряного потоку, нестабільність витяжки через нерівномірність дії Сонця, низька акумулююча і поглинальна здатності, великі теплові втрати.

Завдання винаходу - підвищення стабільності роботи ветроагрегата за рахунок теплоаккумулирующей здатності, можливості регулювання повітряного потоку через канал, а й зниження теплових втрат і енерговитрат.

Технічний результат - в забезпеченні досить повного поглинання сонячних променів, підвищенні стабільності енергопостачання і ступеня використання поновлюваних джерел енергії.

Технічний результат досягається тим, що сонячна вітроустановка включає сонячний колектор, що складається з поглинаючого підстави і прозорого покриття, встановлений біля підніжжя гори під кутом, повідомлений з його порожниною робочий канал і встановлений на вершині гори вітроагрегат, причому сонячний колектор виконаний з фазоперехідний теплоакумулюючі матеріалом і повідомлений з металевою трубою, при цьому над колектором розташована светопрозрачная галерея, яка з'єднана з еластичною світлопрозорої трубкою, спірально навитої на металеву трубу, причому трубка і труба з'єднуються на вершині гори в один загальний канал, на якому встановлений додатковий вітроагрегат.

На фіг.1 представлена ​​загальна схема, розріз.

Фиг.2 - сонячний колектор, план; на Фіг.3 - з'єднання галереї з прозорого матеріалу
зі спіральної еластичною трубкою.

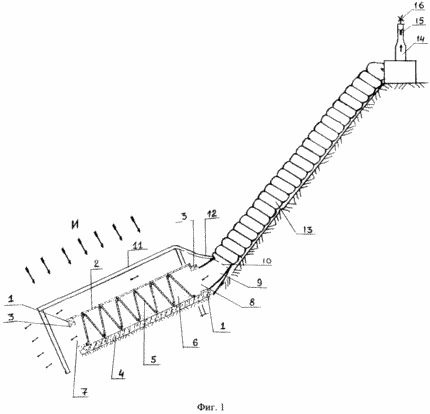

На фіг.1. представлена ​​загальна схема сонячної вітроустановки. Вона містить сонячний колектор 1, що складається з прозорої кришки 2, асфальтобетонних стінок 3 і підстави 4, виконаних в грунті біля підніжжя гори, між поперечно гофрованою стінкою 5 сонячного колектора 1 і асфальтобетонним підставою 4 знаходиться фазоперехідний теплоакумулюючого матеріал 6. Сонячний колектор 1 включає отвори 7 підведення 8 і відведення повітря в металеву трубу 9, який має засувку 10 і прокладений по схилу гори до його вершини. Над сонячним колектором встановлена ​​светопрозрачная галерея 11, яка плавним переходом 12 переходить в еластичну трубку 13 з світлопрозорого матеріалу, спірально навиту на металеву трубу 9, труба 9 і трубка 13 на вершині гори з'єднані в загальний канал 14, в якому встановлений вітроагрегат 15. Додатковий вітроагрегат 16 встановлено нагорі каналу 14.

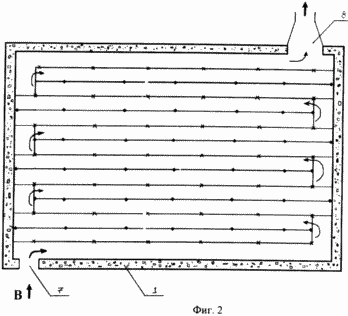

На фіг.2 на плані сонячного колектора показані отвори 7 підведення повітря в колектор, рух всередині колектора в межгофровом просторі і відведення 8 гарячого повітря в трубу 9.

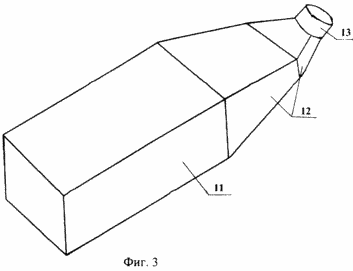

На фіг.3 показані светопрозрачная галерея 11 і плавний перехід 12 його в еластичну трубку 13 з світлопрозорого матеріалу, яка спірально навивається на металеву трубу 9.

Сонячна вітроустановка працює наступним чином.

Сонячне випромінювання (І) проходить через світлопрозору галерею 11, прозору кришку 2 колектора 1 і поглинається повітрям в галереї і колекторі фазоперехідний матеріалом 6. Випромінювання, відбите від гофрованої стінки 5, що містить під нею фазоперехідний теплоакумулюючого матеріалу 6 і від асфальтобетонної основи 4 і, поглинається повітрям в межгофровом просторі колектора та галереї. При надлишку сонячного випромінювання енергія витрачається на нагрів і плавлення фазоперехідний теплоакумулюючого матеріалу 6 в гофра, тобто акумулюється. У періоди відсутності сонця повітря нагрівається за рахунок теплоти, що виділяється при кристалізації теплоакумулюючого матеріалу. Повітря, проходячи знизу вгору в колекторі 1, обходячи гофри і заповнюючи простір між ними, як показано на фіг.2 стрілками, відводиться зверху через отвір 8 колектора 1 в трубу 9.

Внаслідок різниці температур і тисків об'єму повітря в сонячному колекторі 1, галереї 11 і в каналі 14 створюється повітряний потік в трубі 9 і трубці 13, який потім потрапляє на вітроагрегат 15, що виробляє електроенергію. При наявності вітру на вершині гори працює додатковий вітроагрегат 16 від нього, а галерея 11 і засувка 10 закриті і сонячна енергія акумулюється фазоперехідний теплоакумулюючі матеріалом 6 в колекторі 1. Під час відсутності сонця галерея 11 закривається, і повітря проходить тільки через колектор 1, нагрів і створення додаткової тяги здійснюється за рахунок тепла, що виділяється теплоакумулюючі матеріалом 6. Галерея 11 і спіральна еластична трубка 13 служать теплоізоляцією сонячного колектора 1 і металевої труби 9 і знижують теплові втрати. Сонячне випромінювання, проникаючи через оптично прозору стінку трубки 13, спірально навитої на металеву трубу 9, створює додаткову тягу.

При цьому сонячний колектор з фазоперехідний теплоакумулюючі матеріалом, светопрозрачная галерея і спірально навита на металевий трубопровід еластична трубка, сприяють підвищенню стабільності роботи ветроагрегата за рахунок акумулювання тепла, маневреності енергопостачання за рахунок регулювання повітряного потоку, ступеня використання поновлюваних джерел енергії, зниження теплових втрат і енерговитрат.

Створювану за допомогою сонячної енергії повітряну тягу можна і використовувати для вентиляції забрудненого біля поверхні землі повітря.

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. В.М.Нізовкін, І.З.Лутфулін і В.Е.Хван. Пристрій для створення природної тяги за допомогою сонячної енергії. - Авторське свідоцтво № 979800, М кл. ³ F 24 J 3/02, E 03 G 7/02, бюл. № 45, 1982 р

2. Ю.М.Беляев. Сонячна вітроустановка. - Авторське свідоцтво № SU 1471756, F 24 J 2/42, F 03 D 9/00, опубл. 1987 р

ФОРМУЛА ВИНАХОДУ

Сонячна вітроустановка, що включає сонячний колектор, що складається з поглинаючого підстави і прозорого покриття, і встановлений біля підніжжя гори під кутом, повідомлений з його порожниною, робочий канал, і встановлений на вершині гори вітроагрегат, що відрізняється тим, що сонячний колектор виконаний з фазоперехідний теплоакумулюючі матеріалом і повідомлений з металевою трубою, при цьому над колектором розташована светопрозрачная галерея, яка з'єднана з еластичною світлопрозорої трубкою, спірально навитої на металеву трубу, причому трубка і труба з'єднуються на вершині гори в один загальний канал, на якому встановлений додатковий вітроагрегат.
