ВИНАХІД
Патент Російської Федерації RU2282799
СОНЯЧНА БАГАТОФУНКЦІОНАЛЬНА СІЛЬНОКОНЦЕНТРІРУЮЩАЯ енергоустановки
Ім'я винахідника: Стребков Дмитро Семенович (RU); Абдуллаєв Абдул-Гамід Ахмедович (RU); Бугаєв Віктор Петрович (RU)
Ім'я патентовласника: Державна наукова установа Всеросійський науково-дослідний інститут електрифікації сільського господарства (ГНУ ВІЕСХ) (RU)
Адреса для листування: 109456, Москва, 1-й Вишняківська пр-д, 2, ГНУ ВІЕСХ, О.В. Голубєвої
Дата початку дії патенту: 2005.03.15
Винахід відноситься до геліоенергетики, зокрема, до високоефективних сонячним сільноконцентрірующім енергетичних установок. У сонячної багатофункціональної сільноконцентрірующей енергоустановки, що містить первинний і вторинний дзеркальні концентратори, приймач і охолоджувальний пристрій, в центральній частині загального конічного концентратора з наскрізним отвором перпендикулярно його оптичної осі розташовані первинний концентратор-параболоїд і вторинний концентратор-гіперболоїд з розворотом їх утворюють навколо оптичної осі загального конічного концентратора на 360 ° і закріплених на ньому за допомогою власників, а розгорнуті на 360 ° первинний концентратор-параболоїд, вторинний концентратор-гіперболоїд і підстава загального конічного концентратора закріплені на охолодному пристрої-радіаторі, в якому виконані циліндричні отвори-дірки. Винахід має забезпечити перетворення сонячної енергії в залежності від виду приймача в електричну, механічну, електромагнітну та інші види енергії.
ОПИС ВИНАХОДИ
Винахід відноситься до геліоенергетики, зокрема до високоефективних сонячним сільноконцентрірующім енергетичних установок.
При цьому вартість виробленої енергії може бути знижена пропорційно кратності концентрування сонячного випромінювання.
Необхідність в цьому особливо актуальна при використанні в великомасштабної сонячній енергетиці дефіцитних і дуже дорогих напівпровідникових матеріалів, приймачів з лазерним випромінюванням і інших дорогих приймачів перетворювачів.
Відома сонячна енергоустановки з концентратором (Ж.І.Алферов. Фотоелектричне перетворення концентрованого сонячного випромінювання. Ленінград. Наука. 1989. с.301).
Недолік відомої енергоустановки в обмеженості виду перетворення сонячного випромінювання приймачем тільки в електричну енергію.
Найбільш близьким за технічною сутністю до пропонованого винаходу є проект сонячної енергетичної установки з двухзеркальной сільноконцентрірующей системою Касегрена (ДСК), розробленої фірмою TRW (США) згідно конструктивної схеми ДСК і розрахункової схеми ДСК (Ж.І.Алферов. Фотоелектричне перетворення концентрованого сонячного випромінювання. Ленінград . Наука. 1989. с.299, С.281, с.233).
Відома сільноконцентрірующая двухзеркальная система Кассергена (ДСК) складається з співвісних поверхонь обертання другого порядку, а саме первинного концентратора - параболоїда і вторинного концентратора - гиперболоида, причому приймач перетворювач розташований в вершині первинного концентратора-параболоїда.
Істотним недоліком відомої сонячної сільноконцентрірующей енергоустановки з ДСК є обмеженість виду перетворення сонячного випромінювання приймачем тільки в електричну енергію.
Завданням винаходу є розширення можливостей видів перетворення приймачем сонячної енергоустановки з сільноконцентрірующей системою.
Таким чином в результаті використання пропонованого винаходу з'являється можливість створення сонячної багатофункціональної сільноконцентрірующей енергоустановки, що дозволяє перетворювати сонячну енергію не тільки в електрику, а й в механічну енергію (сонячний двигун, сонячний гіроскоп), в енергію монохроматичноговипромінювання (сонячний лазер), а й в електромагнітну енергію радіопередавача при радіозв'язку (сонячний локатор для розвідки цілі і т.д.).
Вищевказаний технічний результат досягається тим, що в пропонованій сонячної багатофункціональної сільноконцентрірующей енергоустановки, що містить первинний і вторинний дзеркальні концентратори, приймач, розташований в вершині первинного концентратора перпендикулярно його оптичної осі з охолоджуючим пристроєм, в центральній частині загального конічного концентратора з наскрізним отвором перпендикулярно його оптичної осі розташовані первинний концентратор-параболоїд і вторинний концентратор-гіперболоїд з розворотом їх утворюють навколо оптичної осі загального конічного концентратора на 360 ° і закріплених на ньому за допомогою власників, причому приймач, розташований в вершині первинного концентратора-параболоїда, закріплений на ньому за допомогою утримувача і має циліндричну форму, витягнуту вздовж оптичної осі загального конічного концентратора, а розгорнуті на 360 ° первинний концентратор-параболоїд, вторинний концентратор-гіперболоїд і підстава загального конічного концентратора закріплені на охолодному пристрої-радіаторі, в якому виконані циліндричні отвори-дірки.
Суть винаходу пояснюється фіг.1 і 2.

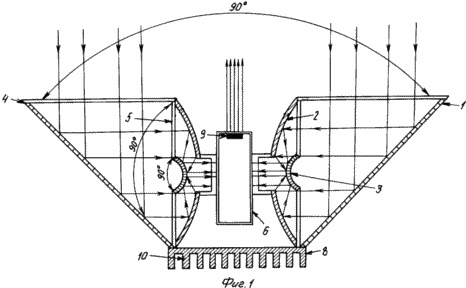

На фіг.1 представлена загальна схема пропонованої сонячної багатофункціональної сільноконцентрірующей енергоустановки (вид спереду).

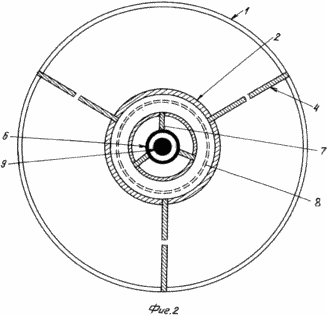

На фіг.2 представлена схема сонячної багатофункціональної сільноконцентрірующей енергоустановки (вид зверху).
Сонячна багатофункціональна сільноконцентрірующая енергоустановки містить загальний конічний концентратор 1, первинний параболоїда концентратор, розгорнутий своєї утворює 2 навколо оптичної осі конічного концентратора 1 на 360 °, вторинний гіперболоїдна концентратор, розгорнутий своєї утворює 3 навколо оптичної осі конічного концентратора 1 на 360 °, тримач 4 первинного параболоидного концентратора, тримач 5 вторинного гіперболоїдна концентратора 3, приймач 6, тримач 7, охолоджувальний пристрій-радіатор 8, вікно вихідний 9 для лазерного випромінювання, циліндричні отвори-дірки 10 в радіаторі 8.
Сонячна багатофункціональна сільноконцентрірующая енергоустановки працює наступним чином.
Загальний конічний концентратор 1 з кутом розчину в 90 ° збирає сонячні промені вздовж і навколо своєї оптичної осі, де розташовані первинні концентратор-параболоїд 2 і вторинний концентратор-гіперболоїд 3, розгорнуті своїми утворюють навколо оптичної осі загального конічного концентратора 1 на 360 °. Приймач 6 розташований в вершині первинного концентратора-параболоїда 2 і має циліндричну форму, витягнуту вздовж оптичної осі загального конічного концентратора 1. Така форма перетворювача приймача 6 дозволяє перетворювати концентровану сонячну енергію, в залежності від виду приймача 6, в електричну, механічну, електромагнітну та інші види енергії. У пропонованому винаході приймач 6 перетворює енергію сонячного випромінювання в енергію монохроматичного лазерного випромінювання через вихідне вікно 9. Первинний концентратор-параболоїд 2, вторинний концентратор-гіперболоїд 3 і приймач 6 закріплені за допомогою утримувачів відповідно держателя 4, держателя 5 і власника 7. Радіатор 8 має циліндричні отвори-дірки 10 з можливістю збільшення поверхні відводу і скидання тепла в навколишній простір.
ФОРМУЛА ВИНАХОДУ
Сонячна багатофункціональна сільноконцентрірующая енергоустановки, яка містить первинний і вторинний дзеркальні концентратори, приймач, розташований в вершині первинного концентратора перпендикулярно його оптичної осі з охолоджуючим пристроєм, що відрізняється тим, що в центральній частині загального конічного концентратора з наскрізним отвором перпендикулярно його оптичної осі розташовані первинний концентратор-параболоїд і вторинний концентратор-гіперболоїд з розворотом їх утворюють навколо оптичної осі загального конічного концентратора на 360 ° і закріплених на ньому за допомогою власників, причому приймач, розташований в вершині первинного концентратора-параболоїда, закріплений на ньому за допомогою утримувача і має циліндричну форму, витягнуту вздовж оптичної осі загального конічного концентратора, а розгорнуті на 360 ° первинний концентратор-параболоїд, вторинний концентратор-гіперболоїд і підстава загального конічного концентратора закріплені на охолодному пристрої-радіаторі, в якому виконані циліндричні отвори-дірки.
Версія для друку
Дата публікації 02.12.2006гг
