ВИНАХІД
Патент Російської Федерації RU2034204
СОНЯЧНА ЕЛЕКТРОСТАНЦІЯ (ВАРІАНТИ)
Ім'я винахідника: Герун Паріс Місаковіч [AM]
Ім'я патентовласника: Герун Паріс Місаковіч [AM]
Адреса для листування:
Дата початку дії патенту: 1992.08.18
Суть винаходу: сонячна електростанція (СЕС), за першим варіантом містить нерухомий дзеркальний сферичний концентратор 1, нахилений під кутом, рівним широті місця, і контур вироблення електроенергії, що має основний і додатковий теплообмінники 3 і турбіну з електрогенератором, причому теплообмінники встановлені в районі квазіфокуса концентратора на фермі 14, що обертається навколо центру кривизни концентратора. Контур вироблення енергії виконаний повітряним і відкритого типу, турбіна з електрогенератором встановлені в центрі сфери або нагорі опорної вежі 12, або на поверхні землі біля основи башти, при цьому турбіна сполучена з теплообмінником гнучким або шарнірним трубопроводом, а електрогенератор з'єднаний з турбіною карданним валом. Нерухомий сферичний концентратор виконаний у вигляді вирізки з півсфери з апертурним кутом 150 град. в площині місцевого меридіана. Криволінійна поверхня або обвідна спірального трубопроводу теплообмінника перпендикулярні в кожній точці відбитим від сферичного дзеркала променів і задані параметричним рівнянням. На верхньому кінці обертається ферми встановлений оптичний телескоп, а на нижньому кінці - приймальна антена - опромінювач, що дозволяють у вільний час (наприклад, вночі) використовувати СЕС в якості оптичного (або) радіотелескопу. У другому варіанті СЕС з повністю нерухомими вузлами і рухомим вторинним дзеркалом заданий профіль останнього.
ОПИС ВИНАХОДИ
Винахід відноситься до геліотехніці, зокрема до потужних електростанцій і теплостанціях.
Відомі геліоустановки [1,2] з рухомим сферичним дзеркалом концентратором, площина розкриву якого нахилена під кутом, рівним широті місця, і з контуром вироблення електроенергії з теплообмінником, встановленим в квазіфокальной області сферичного дзеркала з можливістю обертання навколо його центру.
Однак в згаданих пристроях сферичне дзеркало складається з нерухомої і рухомої частин, причому конфігурація нерухомої частини не обумовлена, а рухома частина становить істотну частку від загальної площі дзеркала, що здорожує вартість і погіршує точність і надійність в експлуатації. Крім того, в контурі вироблення електроенергії замкнутого типу використовуються традиційні теплоносії (вода-пар), що громіздко (вимагає градирні) і дає низький ККД. Застосовуваний рухливий відбивач супроводжується використанням додаткових рухомих концентраторів і лінз, а його твірна задана громіздкими наближеними співвідношеннями, що неоптимально.
Метою винаходу є розширення області застосування та підвищення ефективності при спрощення конструкції і технології виготовлення та експлуатації.
Поставлена мета досягається тим, що в пропонованій сонячної електростанції (СЕС), що містить нерухомо встановлений дзеркальний сферичний концентратор, площина розкриву якого нахилена під кутом, рівним широті місця, і контур вироблення електроенергії, що має один-основної або два-основний і додатковий теплообмінники, з'єднані послідовно або працюють автономно, і турбіну з електрогенератором, при цьому основний теплообмінник встановлений на фермі, розташованій на опорній вежі (або тринозі), має противагу і розміщений в квазіфокальной області сферичного концентратора на відстані близько половини радіусу сфери з можливістю обертання навколо її центру, причому основний теплообмінник виконаний у вигляді обсягу з криволінійною поверхнею або спірального трубопроводу, або у вигляді диска, перпендикулярного осі симетрії, або у формі циліндричної труби, а додатковий теплообмінник виконаний циліндричним і розташований уздовж осі симетрії концентратора, між останнім і основним теплообмінником з можливістю спільного з ним обертання, вся поверхня, що відбиває і вся опорна конструкція сферичного концентратора виконана повністю стаціонарними, контур вироблення електроенергії виконано повітряним і відкритого типу, турбіна з електрогенератором встановлені в центрі сфери, або нагорі опорної вежі, або на поверхні землі біля основи башти, при цьому турбіна сполучена з теплообмінником гнучким або шарнірним трубопроводом, а електрогенератор з'єднаний з турбіною карданним валом.
Крім того, нерухомий сферичний концентратор виконаний у вигляді вирізки з півсфери з апертурним кутом в 150 про в площині екватора і в 120 о в площині місцевого меридіана.
Крім того, при виконанні основного теплообмінника у вигляді обсягу з криволінійною поверхнею або спірального трубопроводу, криволінійна поверхня або обвідна спірального трубопроводу виконані відповідно до рівняння
A 2 l cos
де всі лінійні величини (х, у, l) віднесені до радіусу сферичного концентратора, прийнятому за одиницю,
х, у координати поточної точки робочої поверхні теплообмінника,
l відстань від центру сфери концентратора до вершини профілю теплообмінника,
кут між віссю симетрії концентратора і радіусом сфери в точці падіння на ніс поточного променя від Сонця.
Крім того, в нічний час вона додатково містить оптичне дзеркало, встановлене на верхньому кінці обертається ферми, несучої основний теплообмінник, співвісно з фермою і спрямоване вгору вздовж осі симетрії використовуваного розкриву концентратора, і знімну антену-опромінювач дзеркала концентратора, встановлену на нижньому кінці ферми і спрямовану на дзеркало концентратора.
Крім того, в СЕС, що містить нерухомо встановлений сферичний концентратор, площина розкриву якого нахилена під кутом, рівним широті місця, вторинне дзеркало з фокусом, що збігається з центром кривизни сферичного концентратора, встановлене з можливістю обертання навколо центру кривизни концентратора, і контур вироблення електроенергії, що обгинає профілю вторинного дзеркала виконана відповідно до рівняння
де x, y координати поточної точки утворює робочої поверхні вторинного дзеркала, віднесені до радіусу сферичного концентратора, прийнятому за одиницю, кут між віссю симетрії концентратора і радіусом кривизни концентратора в точці падіння поточного променя.
Крім того, сферична робоча поверхня теплообмінника, встановленого нерухомо в центрі кривизни сферичного концентратора, з центром, що збігається з центром кривизни концентратора, виконана у вигляді вирізки зі сфери з площиною розкриву, нахиленою під кутом, рівним широті місця і з апертурними кутами, рівними 150 про в площині екватора і 50 про в площині місцевого меридіана.
Наявність причинно-наслідкових зв'язків між сукупністю суттєвих ознак даного винаходу і досягається технічним результатом (метою винаходу) полягає насамперед у наступному.
Сферичний концентратор і його опорні (несучі) конструкції, виконані повністю нерухомо у вигляді зварних металоконструкцій забезпечують простоту, надійність і дешевизну всієї конструкції як при виготовленні, так і при юстування дзеркала і тривалої експлуатації СЕС. Особливо важливо це для потужних СЕС з великогабаритними концентраторами, де наявність рухливих секцій концентратора дуже небажано, оскільки переміщення сотень тонн конструкцій вимагає рейкових шляхів з потужним фундаментом, систем коліс, редукторів, електроприводів та ін. Крім того, наявність протяжних (десятки і більше метрів ) металоконструкцій призводить до суттєвих деформацій дзеркала і зниження його точності і ККД через перепади температури протягом дня і від зими до літа. Таким чином, дане рішення дозволяє реалізувати як малопотужні СЕС (5-10 кВт), так і потужні (5-10 МВт і більше), тобто істотно розширює сферу застосування СЕС при спрощення і здешевлення конструкції. Практична відсутність деформацій призводить до підвищення точності і ККД концентратора, тобто його ефективності.
Конфігурація повністю нерухомого дзеркала концентратора з зазначеними апертурними кутами в 150 про в площині екватора і в 120 о в площині місцевого меридіана оптимальна і дозволяє (поряд з нахилом площини розкриву на кут, рівний широті місця) забезпечити роботу СЕС протягом цього року протягом в середньому близько 9,5 годин щодня.
Виконання контуру вироблення електроенергії повітряним, відкритого типу, дозволяє спростити конструкцію (відсутність градирень), істотно підвищити ККД і забезпечити повну екологічну чистоту СЕС, тобто істотно підвищити її ефективність.
Виконання профілю (обвідної) теплообмінника відповідно до наведеного рівнянням забезпечує нормальне (перпендикулярний до) в кожній точці падіння променів від концентратора на робочу поверхню теплообмінника, що підвищує його ККД і ефективність.
Додаткове введення оптичного дзеркала (телескопа) дозволяє використовувати СЕС в нічний час як досить великого оптичного телескопа (в наукових і навчальних цілях) для спостережень небесних об'єктів.
Введення антени-опромінювача дозволяє використовувати СЕС в нічний (і в денний час) час як радіотелескопа. Ці заходи підвищують загальну ефективність і загальнокорисних СЕС.
Виконання профілю вторинного дзеркала відповідно до наведеного простим рівнянням дозволяють вибрати його оптимальні розміри і місце розташування уздовж осі симетрії концентратора, що поряд з відсутністю додаткових рухомих дзеркал і лінз підвищує загальну ефективність СЕС.
 |
 |
|
 |
 |
|
 |
 |
 |
 |

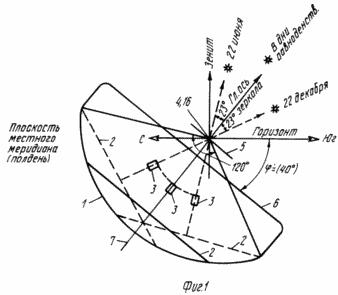

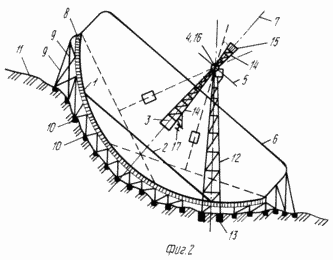

На фіг.1 показана схема СЕС в площині місцевого меридіана; на фіг.2 її конструкція в тій же площині; на фіг.3 приведена схема СЕС в площині екватора; на фіг.4 показана аксонометрична схема загального вигляду СЕС; на фіг.5 представлена конструкція основного теплообмінника зафокальной типу у вигляді обсягу з криволінійною поверхнею; на фіг.6 конструкція комбінованого теплообмінника з основним зафокальной типу у вигляді спірального трубопроводу і з додатковим в формі циліндричної труби; на фіг.7 показаний контур вироблення електроенергії із загальним валом турбіна-компресор; на фіг.8 той же, з роздільними валами; на фіг.9 варіант СЕС з рухомим вторинним дзеркалом і нерухомим теплообмінником. СЕС містить нерухоме сферичне дзеркало 1, виконане як вирізка з півсфери. У кожен даний момент часу використовується частина дзеркала. Діаметр 2 використовуваного розкриву 2 вибирається рівним 0,6-0,7 від діаметра сфери 1. Положення використовуваного розкриву 2 показано (для полудня) в дні рівнодення (21 березня і 22 вересня), а й в найдовший день (22 червня) і в найкоротший день року (22 грудня). Відповідно показані положення основного теплообмінника 3 (з турбіною і електрогенератором), встановленого в області квазіфокуса сферичного концентратора, на відстані близько полрадиуса сфери від дзеркала з можливістю обертання навколо центру 4 сфери. Показані межі обертання теплообмінника (± 23 про навколо осі відмін 16 протягом року). Показана годинна вісь 5 обертання протягом дня. Площина розкриття 6 усіченої півсфери і головна вісь 7 дзеркала нахилені на південь на кут <N> phi <N>, рівний широті місця. Показаний і апертурний кут концентратора в даній площині, рівний 120 о. Нерухоме сферичне дзеркало 1 (див. Фіг.2) концентратора зібрано, наприклад, з окремих шматків (панелей) розмірами близько 0,5 х 0,5 м 2 дзеркального скла (покритих ззаду відображає металевим шаром) товщиною 6 мм (щоб не побив град ), укріплених (з можливістю початковій подрегуліровкі) на невисоких стійках 8, приварених до зварного опорного (несе) каркасу 9 із сталевих труб і косинців. Каркас закріплений на невеликих бетонних фундаментах 10, влаштованих на поверхні землі 11, обраної з природним ухилом на південь (з метою зменшення обсягу металоконструкцій каркаса 9). Поворотні механізми (два) з електроприводами встановлені в центрі 4 сфери 1 на опорній вежі 12 (висотою, рівній радіусу сфери і расчаленной тросами), що представляє собою зварену металоконструкцію, встановлену на фундаментах 13. Механізми обертають рухому ферму 14, що представляє собою зварену металоконструкцію, яка несе на нижньому своєму кінці теплообмінник 3, а на верхньому кінці противагу 15. |
|
 | ||
Замість противаги (точніше, його частини) на верхньому кінці ферми 14 може бути встановлено оптичне дзеркало ( "дивиться" вгору).
Поруч з теплообмінником 3 встановлена знімна приймальня антена опромінювач 17.
Площа тіні на дзеркалі 1 від теплообмінника 3, ферми 14 та противаги 15 (загальна) не перевищує 2% від площі використовуваного розкриву 2 (при відношенні діаметра останнього до діаметру сфери, рівному 0,6). Тінь від конструкцій вежі 12 становить ще близько 3%
Для змивання пилу і снігу з дзеркала 1 в каркасі 9 передбачені труби з водою і шланги (не показані). Між панелями дзеркала 1 є технологічні щілини, службовці і для стоку води на землю. Поверхня землі під дзеркалом не схильна до ерозії, так як вкрита травою або суцільно забетонована.

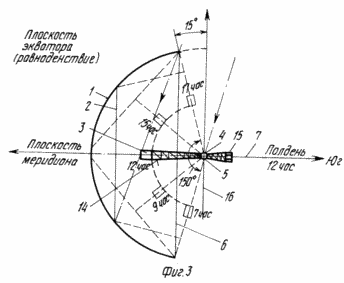

Межі обертання теплообмінника 3 за годинниковою осі 5 в площині екватора (у напрямку Схід-Захід) показані на фіг.3 і складають (при даній вирізці з півсфери) ± 75 о (10 год), з 7 год ранку до 17 год Сонячного часу, а апертурний кут концентратора в площині екватора становить 150 о.

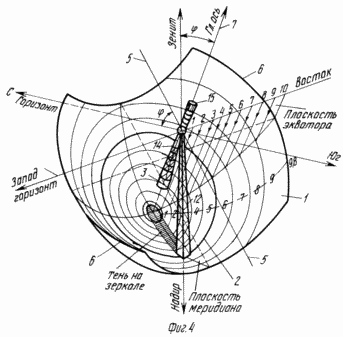

Загальний вигляд нерухомого сферичного дзеркала 1 у вигляді оптимальної вирізки з півсфери, а й його розташування в просторі представлені на аксонометрической схемою на фіг.4. Поверхня побудованої вирізки становить 65% від поверхні півсфери. Тут же показані осі 5 і 16 обертання сфери 14. У потужних СЕС монтування механізмів обертання може бути не параллактической, а азимутальной, що не викликає ускладнень. Відношення площі використовуваного розкриву 2 до всієї поверхні побудованого дзеркала 1 становить близько 0,31 для основного теплообмінника і зростає до 0,41 при включенні додаткового теплообмінника.
Для скорочення обсягу металоконструкцій опорного каркаса 9 велике значення має вибір місця будівництва СЕС. Як уже зазначалося, вибір південного схилу веде до істотного скорочення каркаса 9 (див. Фіг.2).
З фіг.4 ж випливає, що ще краще, якщо на такому схилі буде сідловина між двома горбами (ущелина, яр, орієнтовані на південь). Таке місце легко знайти в горах або на місцевості, пересіченій ярами. Відзначимо, що на висоті 1500-2000 м над рівнем моря сонячна постійна вище, ніж на рівні моря приблизно на 20% і становить близько 1 кВт / м 2. Там же зазвичай велике число сонячних днів в році (270-300).
Основний теплобменнік 3 з увігнутою (до дзеркала) поверхнею, називається зафокальной. Його крива робоча поверхня перпендикулярна в кожній точці до відбитого від сфери променю. Така поверхня описується наведеним рівнянням. Можуть бути сімейства основних теплообмінників різного типу. З наведеного рівняння випливає, що при l
0,5 маємо сімейство зафокальной теплообмінників, а при l> 0,5 сімейство передфокальні теплообмінників (опуклих до дзеркала). Можуть застосовуватися і дископодібні теплообмінники, а й стрижневі (трубовідние), розташовані уздовж осі симетрії 7 концентратора. Можуть застосовуватися і комбінації з перерахованих видів теплообмінників. Конструктивно основні теплообмінники представляють собою металеві обсяги, або спіралеподібні труби.
На фіг.5 представлена конструкція основного зафокальной теплобменніка 3 у вигляді обсягу 18 з криволінійною поверхнею, симетричною по відношенню до осі симетрії 7 концентратора і розташованої в квазіфокальной області (l 0,5) концентратора. На фіг. 6 представлена конструкція комбінованого теплообмінника з основним зафокальной теплообмінником у вигляді спірального трубопроводу 19 з внутрішньої обвідної 20 відповідно до наведеного вище рівнянням і з додатковим теплообмінником 22 у вигляді циліндричних труб з зовнішніми кільцевими ребрами 21, перпендикулярними до йде від дзеркала 1 променям. Для основного теплообмінника використовується діаметр 2 (див. Фіг.1-4) становить 0,6 від діаметра півсфери, а для додаткового 0,7. Це означає, що додатковий теплообмінник дає ще близько 36% теплової енергії (якщо енергію від основного прийняти за 100%). Тильні (верхні) сторони теплообмінників покриті шаром теплоізоляції 23.
Повітряний контур вироблення електроенергії відкритого типу включає крім теплообмінника 3,18,23 і повітряну турбіну 24 з валом 25, повітряний компресор 26, електрогенератор 27, редуктори 28, 29, стартер 30 і ін. (Див. Фіг.7 і 8).

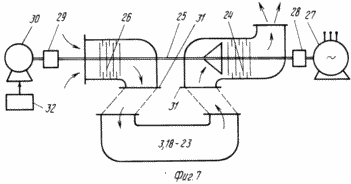

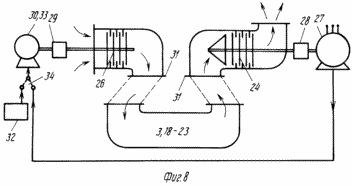

Повітряна турбіна 24 виконана із загальним валом 25 з компресором 25 (див. Фіг.7) або без загального валу (див. Фіг.8). У першому випадку турбіна 24 з'єднана загальним валом 25 з компресором 26 і електрогенератором 27 через понижуючий редуктор 28. До валу 25 через підвищувальний редуктор 29 приєднаний і стартер 30, який живиться від зовнішнього джерела енергії 32. До фланців 31 приєднаний теплообмінник 3,18,23. У другому випадку (див. Фіг.8) турбіна 2 (з електрогенератором 27) механічно роз'єднана від компресора 26, а (стартера) двигун 33 з'єднаний електрокабелем з електрогенератором 27 через перемикач 34. У другому варіанті є додаткові (електричні) втрати, але перевагою є можливість більш зручного просторового розташування вузлів компресора і турбіни, наприклад скорочення довжини і вигинів трубопроводів, розміщення турбіни 24 з електрогенератором 27 (або електрогенератор окремо) нерухомо в області центру 4 сфери 1 або біля основи башти 14.
Як загальне вузла турбіни 24, компресора 26, редукторів 27 і 29 і стартера 30 можуть бути використані літакові, вертолітні або автомобільні газотурбінні двигуни. Вони дуже компактні, легкі, працюють при будь-якої орієнтації в просторі і випускаються у великому спектрі потужностей: від 50 кВт до 20 МВт і більше. Потрібна лише невелика переробка: слід видалити камери згоряння (розташовані між компресором і турбіною) і вивести повітропроводи до фланців 31. Ці готові двигуни (можна і відслужили ресурс в повітрі) краще використовувати в режимі 0,5 або 0,25 їх номінальної потужності, що істотно продовжить термін їх служби і різко скоротить рівень видаваного ними шуму.
При установці турбіни і електрогенератора в області центру сфери, причому нерухомо на вежі або на землі, біля основи башти, турбіна сполучена з теплообмінником гнучким або шарнірним трубопроводом, а електрогенератор з'єднаний з турбіною карданним валом.

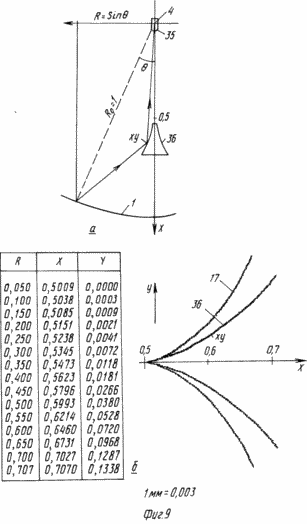

У варіанті СЕС з нерухомим теплообмінником (і турбіною з електрогенератором) в центрі 4 сфери 1 є додаткове рухливе вторинне дзеркало, встановлене в нижній частині ферми 14 з можливістю обертання навколо центру сфери. Робоча (нижня) поверхня теплообмінника має форму частини сфери з центром, що збігається з центром 4 кривизни сферичного концентратора. Теплообмінник має невеликі розміри, а конфігурація його робочої поверхні повторює конфігурацію дзеркала 1 (див. Фіг.4) і концентрично з останнім. Апертурні кути цього теплообмінника становлять 150 про в площині екватора і близько 50 о в площині місцевого меридіана. Утворює профілю вторинного дзеркала задана простим і точним (не наближення) рівнянням, що дозволяє спростити розрахунки, полегшити вибір оптимального варіанту такого СЕС, підвищує точність вторинного дзеркала і положення його установки в просторі, тобто ефективність СЕС в цілому.
СЕС працює наступним чином
Кожен день вранці вісь ферми 14 (см.фіг.2 і 3) направляються в точку неба, де в 7 год ранку даного дня (по істинному сонячного часу) буде знаходитися центр диска Сонця. З появою Сонця в зазначеній точці включається автосупровід (проста стежить система). Через кілька хвилин теплообмінник 3 виявляється розпеченим (до температури близько 1200 ° С) і включається стартер 30 (див. Фіг.7, 8). Компресор 26 нагнітає з атмосфери повітря (під тиском близько 7 атм.) Через теплообмінник 3,18-23 на турбіну 24. Прогрівшись в котлі до температури близько 700-800 о С, повітря обертає турбіну і, віддавши їй енергію (нагрівання і стиснення) , виходить в атмосферу (при залишковій температурі близько 100 ° С). Через 20 з стартер 30 відключається, і компресор 26 продовжує обертатися від турбіни 24 (зі швидкістю в кілька тисяч обертів на хвилину). Турбіна ж (через редуктор 28) обертає електрогенератор 27, який чи електричну енергію в мережу. Наведені вище значення температури, тиску і інші залежать від типу турбіни. Тут наведені значення для турбодвигуна вертольота МІ-8, потужністю в 1 МВт.
ККД двоконтурних газових турбін високий і досягає 30-40% Таким чином, ККД СЕС в цілому орієнтовно дорівнює: К = К зер · До т.обм · До труб · До ел.ген. 0,9 · 0,9 · 0,38 · 0,97 · 0,3.
Зазначений режим роботи триває по 10 годин в день (з 7 години до 17 годин) більшу частину року (близько восьми місяців). Взимку тривалість дня скорочується і залежить від широти місця. Наприклад, при
= 40 о, в найкоротший день року, 22 грудня, тривалість дня (і роботи СЕС) становить 9 год 30 хв (з 7 год 15 хв до 16 год 45 хв). У 7 ч СЕС починає роботу з 50% потужністю від номінальної (в 7 год 15 хв з 70% потужністю), в 8 ч СЕС віддає вже 89% потужності, а близько 9 год 100% Еквівалентний час щоденної роботи СЕС зі 100% потужністю становить 9,5 ч.
Додатково до електричної енергії СЕС протягом тих же 10 год в день виробляє теплову енергію (наприклад, пара, гаряча вода) за допомогою додаткового котла 22 (див. Фіг.6). Це додаткове тепло може бути, звичайно, використано і для збільшення потужності вироблюваної СЕС електроенеpгіі (на 36%).
Використання додаткового котла дозволяє і при заданій вихідній потужності СЕС зменшити радіус сфери 1 на 15% що істотно (близько 28%) зменшує поверхню дзеркала і знижує обсяг матеріалів і будівельних робіт.
Робота СЕС в варіанті з нерухомим теплообмінником, що обертається додатковим вторинним дзеркалом аналогічна описаній вище роботі з тією лише різницею, що тут немає додаткового теплообмінника. Вся енергія від обраного використовуваного розкриву нерухомого сферичного концентратора направляється на нерухомий теплообмінник в центрі сфери. Таким чином, в цьому варіанті всі вузли і агрегати (сферичний концентратор, теплообмінник, турбіна, електрогенератор) повністю нерухомі, а обертається лише вторинне дзеркало.
У вільний від основної роботи час (наприклад, вночі) СЕС може використовуватися оптичний і (або) радіотелескоп, завдяки встановленим у верхній частині ферми 14 оптичному дзеркала (телескопу) і в нижній її частині приймальної антени-опромінювача. Остання може бути знімною або відкидний (вгору), щоб не потрапити днем в квазіфокус (при неполадках в приводі ферми або інших ПП) і не зіпсуватися.
СЕС одночасно з основною роботою може використовуватися і як великі і точні сонячний годинник і календар (по тіні від вежі), для чого на дзеркалі 1 слід нанести відповідні поділу.
ФОРМУЛА ВИНАХОДУ
1. Сонячна електростанція, яка містить нерухомо встановлений дзеркальний сферичний концентратор, площина розкриву якого нахилена під кутом, рівним широті місця, і контур вироблення електроенергії, який має один основний або два основний і додатковий теплообмінника, з'єднаних послідовно або працюють автономно, і турбіну з електрогенератором, при це основний теплообмінник встановлений на фермі, розташованій на опорній вежі, має противагу і розміщений в квазіфокальной області сферичного концентратора на відстані близько половини радіусу сфери з можливістю обертання навколо її центру, причому основний теплообмінник виконаний у вигляді обсягу з криволінійною поверхнею або спірального трубопроводу, або в вигляді диска, перпендикулярного осі симетрії, або у формі циліндричної труби, а додатковий теплообмінник виконаний циліндричним і розташований уздовж осі симетрії концентратора між останнім і основним теплообмінником з можливістю спільного з ним обертання, що відрізняється тим, що контур вироблення електроенергії виконано повітряним, турбіна з електрогенератором встановлені в центрі сфери або нагорі опорної вежі, або на поверхні землі біля основи башти, при цьому турбіна сполучена з теплообмінником гнучким або шарнірним трубопроводом, а електрогенератор з'єднаний з турбіною карданним валом.
2. Електростанція по п.1, що відрізняється тим, що нерухомий сферичний концентратор виконаний у вигляді вирізки з півсфери з апертурним кутом 150 o в площині екватора і 120 o в площині місцевого меридіана.
3. Електростанція по п.1, що відрізняється тим, що при виконанні основного теплообмінника у вигляді обсягу з криволінійною поверхнею або спірального трубопроводу криволинейная поверхню або огинає спірального трубопроводу виконані відповідно до рівняння
де всі лінійні величини (x, y, l) віднесені до радіусу сферичного концентратора, прийнятому за одиницю,
x, y координати поточної точки робочої поверхні теплообмінника;
l відстань від центру сфери концентратора до вершини профілю теплообмінника;
q кут між віссю симетрії концентратора і радіусом сфери в точці падіння на неї поточного променя від Сонця.
4. Електростанція по п.1, що відрізняється тим, що в нічний час вона додатково містить оптичне дзеркало, встановлене на верхньому кінці обертається ферми, несучої основний теплообмінник, співвісно з фермою і спрямоване вгору вздовж осі симетрії використовуваного розкриву концентратора, і знімну приймальню антену- опромінювач, встановлену на нижньому кінці ферми і спрямовану на дзеркало концентратора.
5. Сонячна електростанція, яка містить нерухомо встановлений сферичний концентратор, площина розкриву якого нахилена під кутом, рівним широті місця, вторинне дзеркало з фокусом, що збігається з центром кривизни сферичного концентратора, встановлене з можливістю обертання навколо центру кривизни концентратора, і контур вироблення електроенергії з теплообмінником, встановленим в центрі кривизни концентратора, що відрізняється тим, що огинає профілю вторинного дзеркала виконана відповідно до рівняння
де x, y координати поточної точки утворює робочої поверхні вторинного дзеркала, віднесені до радіусу сферичного концентратора, прийнятому за одиницю, кут між віссю симетрії концентратора і радіусом кривизни концентратора в точці падіння поточного променя.
6. Електростанція по п.5, що відрізняється тим, що теплообмінник встановлений нерухомо і має робочу поверхню, виконану у вигляді вирізки зі сфери з центром, що збігається з центром кривизни концентратора.
Версія для друку
Дата публікації 03.02.2007гг
