ВИНАХІД
Патент Російської Федерації RU2099648
СОНЯЧНА БАТАРЕЯ
Ім'я винахідника: Криворотов Олександр Семенович
Ім'я патентовласника: Криворотов Олександр Семенович
Адреса для листування:
Дата початку дії патенту: 1995.11.15
Використання: сонячна батарея може бути використана в якості покрівельного покриття, що перетворює сонячну радіацію в електрику. Сутність: в поглибленнях панелі 1 розміщено по три фотоелектроелемента, виконаних лінзоподібними з високочутливих до електронної та дірчастій провідності напівпровідників у вигляді спресованих намагнічених порошків з донорськими добавками, причому на обох сторонах панелі 1 встановлені зигзагоподібні електронагрівачі 9, а в нижній її частині виконані поздовжні вакуумні порожнечі 8 для захисту від вільної конвекції теплого повітря через панель 1 в атмосферу, а й встановлена армована металева сітка 18.
ОПИС ВИНАХОДИ
Винахід відноситься до геліотехніці і може бути використано для вироблення електроенергії протягом сонячного часу, а й, наприклад, для використання теплової енергії для повільного танення льоду під час дрейфу айсберга з отриманням з нього високоякісної питної води.
Відомі сонячні батареї, які містять панель з заглибленнями на верхній поверхні, в яких розміщені фотоелектроелементи, послідовно з'єднані токопроводнікамі (див. Наприклад, Російський патент N 1598781).
Технічною задачею, що вирішується даними винаходом, є збирання максимальної кількості перпендикулярно спрямованої сонячної радіації на криволінійну поверхню напівпровідникового фотоелектроелемента протягом сонячного часу.
Поставлена задача вирішується тим, що в поглибленнях розміщено по три фотоелектроелемента, виконаних лінзоподібними з високочутливих до електронної та дірчастій провідності напівпровідників у вигляді спресованих намагнічених порошків з донорськими добавками, причому на обох сторонах панелі встановлені зигзагоподібні електронагрівачі, а в нижній її частині виконані поздовжні вакуумні порожнечі для захисту від вільної конвекції теплого повітря через панель в атмосферу, а й встановлена армована металева сітка. Панель при цьому може бути виконана у вигляді покриття полусферического споруди. Панель і може бути встановлена на дрейфуючій айсбергу.
 |
 |
||
| |||

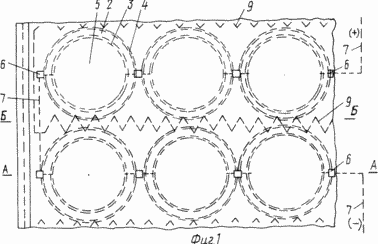

На фіг. 1 зображений фрагмент сонячної батареї в плані; на фіг. 2 - перетин А-А на фіг.1; на фіг. 3 перетин Б-Б на фіг.1; на фіг. 4 пристрій можливого використання сонячної батареї в якості водозабору на дрейфуючій айсбергу.
Сонячна батарея містить панель 1, наприклад, з пористого пінопласту (легкого і міцного) з заглибленнями для розміщення в них катода 3 (p), напівпровідникового речовини 2 (pn-перехід) і анода 4 (n), при цьому нижній пояс панелі 1 армується металевою сіткою 18. Уздовж панелі 1 виконуються вакуумні порожнечі 8, з яких відсмоктується паровоздушная суміш, при цьому вакуум утворює захист, наприклад покрівельного покриття (фіг.4) від вільної конвекції теплого повітря з приміщення, тобто забезпечує непродуваемость конструкції.
Напівпровідниковий речовина 2 (pn-переходу) фотоелектроелемента пресується з намагніченого порошкового виду речовини. Напівпровідникові речовини катода (p) 3 і анода (n) 4 і пресуються з намагніченого порошкового напівпровідникового речовини 2 з донорськими добавками. Фотоелектроелементи з'єднані між собою послідовно токопроводнікамі 7, а утворює їх напівпровідниковий речовина 2 має високу чутливість до електронної та дірчастій провідності. У кожному поглибленні панелі 1 розміщено по три фотоелектроелемента, виконаних лінзоподібними. На обох сторонах панелі 1 встановлені зигзагоподібні електронагрівачі 9. Вакуумні порожнечі 8 виконані в нижній частині панелі 1 і в тій же частині встановлена армована металева сітка 18.
Панель 1 може бути виконана у вигляді покриття полусферического споруди (фіг.4) або встановлена на дрейфуючій айсбергу. Панель 1 і включає захисну прозору поліровану теплостойкую плівку 5, між якою і катодом 3 утворена повітряна подушка. Перегородки фотоелектроелементов виконані у вигляді бджолиних сот і включають електросоедінітельний контакт 6 для послідовного з'єднання кожного катода 3 і кожного анода 4 між собою.
Шатер 10 полусферического суміщеного пристрою (покрівля і перетворювач сонячної радіації в електричний струм) включає фотоелементи у вигляді трапецій в плані, а й понтон-підставу 11, на якому розміщується поєднане полусферического виду спорудження 10 (фіг.4).

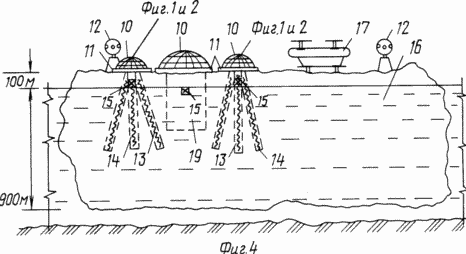

Згідно фіг. 4 пристрій водозабору на дрейфуючій айсбергу включає сигнальний світловий маяк 12, покрівля якого виконується у вигляді сфери, що обертається на осі, свердловини 13 з водою з розтопленої частини айсберга, що включають насос 15, електронагрівач 14 для її утворення, які використовують для розміщення в них щогл для вітрила і для викачування з неї води, а й суперцістерна-вертоліт 17 для транспортування питної води на материк і крижаний резервуар води 19.
ФОРМУЛА ВИНАХОДУ
1. Сонячна батарея, яка містить панель з заглибленнями на верхній поверхні, в яких розміщені фотоелектроелементи, послідовно з'єднані токопроводнікамі, що відрізняється тим, що в поглибленнях розміщено по три фотоелектроелемента, виконаних лінзоподібними з високочутливих до електронної та дірчастій провідності напівпровідників у вигляді спресованих намагнічених порошків з донорськими добавками, причому на обох сторонах панелі встановлені зигзагоподібні електронагрівачі, а в нижній її частині виконані поздовжні вакуумні порожнечі для захисту від вільної конвекції теплого повітря через панель в атмосферу, а й встановлена армована металева сітка.
2. Батарея по п.1, що відрізняється тим, що панель виконана у вигляді покриття полусферического споруди.
3. Батарея по п.1, що відрізняється тим, що панель встановлена на дрейфуючій айсбергу.
