ВИНАХІД
Патент Російської Федерації RU2199808
ПРИСТРІЙ ДЛЯ РЕГУЛЮВАННЯ НАДЛИШКОВОЇ ПОТУЖНОСТІ СОНЯЧНОЇ БАТАРЕИ
Ім'я винахідника: Мікушіних Є.Г .; Тищенко А.К
Ім'я патентовласника: Федеральний науково-виробничий центр Закрите акціонерне товариство "Науково-виробничий концерн (об'єднання)" Енергія "
Адреса для листування: 394006, г.Воронеж, вул. Червоноармійська, 54, ФНПЦ - ЗАТ "НПК (О)" Енергія "
Дата початку дії патенту: 2000.06.09
Винахід відноситься до вторинних джерел електроживлення і може бути використано для харчування радіоелектронної апаратури при використанні в якості первинного джерела сонячної батареї (СБ). Технічний результат - можливість обмежувати рівень вихідної напруги. Пристрій для регулювання надлишкової потужності СБ містить розділовий діод, катод якого з'єднаний з вихідними шинами для підключення ємнісного фільтра і навантаження, одна з яких є спільною мінусовій шиною, силові транзистори, колектори яких через запобіжники з'єднані з анодом розділового діода і з клемою для підключення позитивного висновку сонячної батареї, а їх іміттери пов'язані з клемою для підключення негативного висновку сонячної батареї і з повною вихідною мінусовій шиною, конденсатор і блок живлення схеми управління, включені паралельно вихідним шинам, і загальну для всіх силових модулів схему управління силовими транзисторами, що включає підсилювач неузгодженості, що складається з вхідного резистивного подільника, підключеного до вихідних шинам, операційного підсилювача, що інвертує вхід якого підключений до середньої точки вхідного резистивного подільника, послідовно включених конденсатора і резистора в колі зворотного зв'язку між інвертується входом і виходом операційного підсилювача, баластний резистор, один висновок якого з'єднаний з плюсовою шиною вихідної напруги блоку харчування, а інший висновок баластного резистора з'єднаний з катодом стабілітрона опорного напруги, анод якого з'єднаний з мінусовою шиною вихідної напруги блоку харчування, при цьому сигнал з виходу операційного підсилювача надходить на вхід широтно-імпульсного регулятора і через попередній підсилювач, призначений для примусового відкриття силових транзисторів, на бази силових транзисторів, додатково містить введену в підсилювач неузгодженості інтегральну ланцюг, що складається з резистора і конденсатора, при цьому неінвертуючий вхід операційного підсилювача підключений до загальної точки з'єднання резистора і конденсатора інтегральної ланцюга, інший висновок конденсатора інтегральної ланцюга з'єднаний з мінусовою шиною вихідної напруги блоку харчування, а інший висновок резистора інтегральної ланцюга підключений до загальної точки з'єднання катода стабілітрона опорного напруги і баластного резистора. Пристрій і містить граничний пристрій, що отримує живлення від блоку живлення схеми управління, при цьому два входи порогового пристрою підключені до вихідних шин, а його вихід з'єднаний з входом попереднього підсилювача.
ОПИС ВИНАХОДИ
Винахід відноситься до вторинних джерел електроживлення і може бути використано для харчування радіоелектронної апаратури, при використанні в якості первинного джерела сонячної батареї (СБ).
Відомо пристрій для регулювання надлишкової потужності СБ шляхом закорочування СБ на транзисторний ключ, виконаний на паралельно включених через запобіжники транзисторах (РТ-50 по ЕІГА.435264.001-03). Це пристрій, прийняте в якості прототипу, що складається з паралельно включених по входу і виходу силових модулів, містить в кожному з силових модулів розділовий діод, катод якого з'єднаний з вихідними шинами для підключення ємнісного фільтра і навантаження, силові транзистори, колектори яких через запобіжники з'єднані з анодом розділового діода і з клемою для підключення позитивного висновку сонячної батареї, а їх іміттери пов'язані з клемою для підключення негативного висновку сонячної батареї і з повною вихідною мінусовій шиною для підключення навантаження, конденсатор і блок живлення схеми управління, включені паралельно вихідним шинам для підключення навантаження, і загальну для всіх силових модулів схему управління транзисторами, що включає підсилювач неузгодженості, що складається з вхідного резистивного подільника, підключеного до вихідних шинам для підключення навантаження, операційного підсилювача, що інвертує вхід якого підключений до середньої точки вхідного резистивного подільника, послідовно включених конденсатора і резистора в колі зворотного зв'язку між інвертується входом і виходом операційного підсилювача, неінвертуючий вхід якого підключений до катода стабілітрона опорного напруги і до першого висновку баластного резистора, другий висновок якого з'єднаний з плюсовою шиною вихідної напруги блоку харчування, а анод стабілітрона опорного напруги з'єднаний з мінусовою шиною вихідної напруги блоку харчування , при цьому вихід операційного підсилювача через широтно-імпульсний регулятор і попередній підсилювач з'єднаний з базами силових транзисторів.
Зазначене пристрій регулює надлишкову потужність СБ шляхом її закорочування на транзисторні ключі в функції вихідної напруги з використанням широтно-імпульсною модуляцією (ШІМ). Крім цього схема управління формує ще два режими роботи ключів:
1-й режим виникає при надлишку потужності СБ і ключі відкриті (режим КЗ),
2-й режим виникає при нестачі потужності СБ і ключі закриті (режим трансляції).
До недоліків відомого пристрою для регулювання надлишкової потужності СБ (надалі пристрій) можна віднести відсутність обмеження рівня вихідної напруги в перехідному процесі, що виникає при першому включенні пристрою від імітатора СБ (ІСБ) при наземних випробуваннях в складі системи електропостачання (СЕС), яке може перевищити допустиму для навантаження величину за рахунок того, що інерційність підсилювача неузгодженості забезпечує затримку увімкнути функцію дзвінків в режим стабілізації вихідної напруги і під час перехідного процесу утримує пристрій в режимі трансляції, т. е. силові ключі закриті.
Це особливо небезпечно при високовольтної СЕС, коли при номінальному значенні вихідної напруги, що дорівнює 120 В, рівень його при перехідному процесі в момент включення ІСБ може досягати 150-160 В.
Причини, що викликають появу перенапруг на вихідних шинах навантаження при першому включенні ІСБ, такі:
1) При включенні ІСБ його напруга надходить у вихідні шини для підключення навантаження через розділові діоди всіх силових модулів пристрою, тому що силові ключі закриті, і починає заряджати ємнісний фільтр (Сф) (див. фіг.1).
При напрузі на Сф, достатньому для запуску блоку живлення (БП), БП включиться і забезпечить напругою живлення схему управління.
Підсилювач неузгодженості (УР) після включення БП, порівнюючи вихідну напругу на шинах навантаження (U Н), поділене вхідним резистивним дільником, з опорною напругою (U ОПОР), встановить вихідна напруга УР з рівнем + U ПІТ БП за рахунок того, що U ОПОР росте завжди швидше, ніж напруга на Сф, тому що ємність фільтра становить десятки тисяч микрофарад, а час наростання U ОПОР визначається часом виходу напруги живлення БП в усталений режим.
Таким чином, при вихідному напрузі УР, рівному + U ПІТ БП (УР насичений), в пристрої завжди матиме місце другий режим роботи (трансляція), тому що вихідна напруга УР через широтно-імпульсний регулятор і попередній підсилювач закриє силові транзистори 3, 4.
2) Підсилювач неузгодженості УР є операційний підсилювач різницевого сигналу між U ОПОР і U Н, поділеним вхідним резистивним дільником, в колі зворотного зв'язку якого для підвищення точності підтримки U H в СЕС включено "ізодромного" RC ланка з великою постійною часу. Наявність великої місткості в "ізодромного" ланці принципово важливо для підвищення стійкості приладу в цілому, забезпечуючи тим самим наявність фазового зсуву "ізодрома" тільки в області низьких частот, тобто його частотно-фазова характеристика лежить в околиці від 0,1 до 100 Гц і досягає мінус 90 o при частоті, яка дорівнює 1 Гц.
Таким чином, наявність великої місткості в "ізодромного" ланці, яка перезаряджається повільніше, ніж змінюється напруга на Сф за час перехідного процесу при включенні пристрою, не дає змогу встановити з режиму трансляції в режим ШІМ, тобто стабілізації U Н, що призводить до перевищення U Н максимально допустимого для навантаження рівня в перехідному процесі.
Завданням, на вирішення якої спрямовано створення пропонованого технічного рішення, є забезпечення "м'якого" наростання вихідної напруги пристрою при його включенні, для чого необхідно при подачі живлення на вхід пристрою зафіксувати U Н на вихідних шинах для підключення навантаження на такому рівні, який необхідний для включення і роботи БП на час виходу УР в режим стабілізації, і, плавно підвищуючи рівень опорного напруги, забезпечити "м'який" вихід напруги U Н на стабілізовану номінальне значення.
Поставлена задача вирішується тим, що пристрій для регулювання надлишкової потужності СБ, що містить розділовий діод, катод якого з'єднаний з вихідними шинами для підключення ємнісного фільтра і навантаження, одна з яких є спільною мінусовій шиною, силові транзистори, колектори яких через запобіжники з'єднані з анодом розділового діода і з клемою для підключення позитивного висновку сонячної батареї, а їх іміттери пов'язані з клемою для підключення негативного висновку сонячної батареї і з повною вихідною мінусовій шиною, конденсатор і блок живлення схеми управління, включені паралельно вихідним шинам, і загальну для всіх силових модулів схему управління силовими транзисторами, що включає підсилювач неузгодженості, що складається з вхідного резистивного подільника, підключеного до вихідних шинам, операційного підсилювача, що інвертує вхід якого підключений до середньої точки вхідного резистивного подільника, послідовно включених конденсатора і резистора в колі зворотного зв'язку між інвертується входом і виходом операційного підсилювача, баластний резистор , один висновок якого з'єднаний з плюсовою шиною вихідної напруги блоку харчування, а інший висновок баластного резистора з'єднаний з катодом стабілітрона опорного напруги, анод якого з'єднаний з мінусовою шиною вихідної напруги блоку харчування, при цьому сигнал з виходу операційного підсилювача надходить на вхід широтно-імпульсного регулятора і через попередній підсилювач, призначений для примусового відкриття силових транзисторів, на бази силових транзисторів, додатково містить введену в підсилювач неузгодженості інтегральну ланцюг, що складається з резистора і конденсатора, при цьому неінвертуючий вхід операційного підсилювача підключений до загальної точки з'єднання резистора і конденсатора інтегральної ланцюга, інший висновок конденсатора інтегральної ланцюга з'єднаний з мінусовою шиною вихідної напруги блоку харчування, а інший висновок резистора інтегральної ланцюга підключений до загальної точки з'єднання катода стабілітрона опорного напруги і баластного резистора, при цьому пристрій додатково містить граничний пристрій, що отримує живлення від блоку живлення схеми управління, при цьому два входи порогового пристрою підключені до вихідних шин, а його вихід з'єднаний з входом попереднього підсилювача.
 |

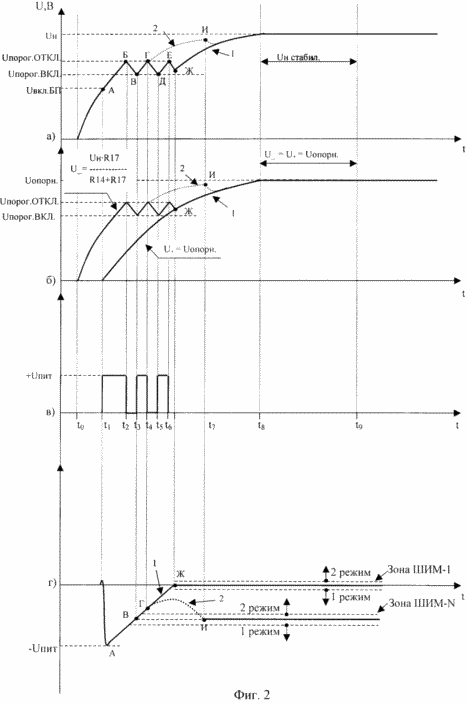

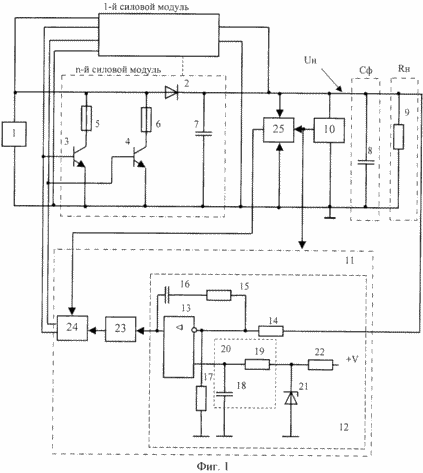

На фіг.1 представлена схема пристрою регулювання надлишкової потужності СБ з "м'яким" перехідним процесом наростання напруги U Н на вихідних шинах навантаження, на фіг.2 представлені тимчасові діаграми, що пояснюють роботу пристрою. Пристрій містить високовольтну СБ (або ІСБ) 1, паралельно включені по входу і виходу силові модулі, в кожен з яких входять розділовий діод 2, включений між однойменними полюсами СБ і вихідними шинами для підключення ємнісного фільтра 8 і навантаження 9, силові транзистори 3 і 4 , включені через запобіжники 5 і 6 паралельно СБ, конденсатор 7 і блок живлення 10 схеми управління 11, включені паралельно вихідним шинам і загальну для всіх силових модулів схему управління 11, в яку входять підсилювач неузгодженості УР 12, що складається з вхідного резистивного подільника U Н 14 і 17, інтегральну ланцюг 20, що складається з резистора 19 і конденсатора 18, стабилитрона опорного напруги 21 і баластного резистора 22, операційного підсилювача 13 з "ізодромного" ланкою 15 і 16 в колі зворотного зв'язку, вихід якого через широтно-імпульсний регулятор 23 і перший вхід попереднього підсилювача 24 пов'язаний з базами силових транзисторів 3 і 4 всіх силових модулів, при цьому блок живлення 10 забезпечує харчуванням схему управління 11 і граничний пристрій 25, два входи якого підключені до вихідних шин навантаження, а вихід з'єднаний з другим входом попереднього підсилювача 24. |
Пристрій працює наступним чином
У сталому режимі (див. Момент t8-t9 на фіг.2) підтримання стабільного вихідної напруги на навантаженні 9 здійснюється регулюванням надлишкової потужності СБ (або ІСБ) шляхом зміни тривалості закорочення СБ (ІСБ) на силові транзистори 3, 4. При цьому стабілізація вихідної напруги U Н відбувається з використанням широтно-імпульсної модуляції (ШІМ).
 |
Управління силовими транзисторами 3, 4 здійснює схема управління 11 за допомогою порівняння вихідної напруги U Н на навантаженні 9, поділеного вхідним резистивним дільником 14, 17 і надходить на інвертується вхід (U -), з опорною напругою на неінвертуючий вході (U +) операційного підсилювача 13 . Посилений сигнал неузгодженості з виходу УР надходить на широтно-імпульсний регулятор 23 і через перший вхід попереднього підсилювача 24 в бази силових транзисторів 3, 4 усіх силових модулів. Діод 2 запобігає розряд конденсатора 7, необхідного для придушення високочастотних пульсацій U Н, і ємнісного фільтра 8 через відкриті силові транзистори 3, 4. Перехідний процес, що відбувається при першому включенні ІСБ в наземних умовах, показаний на фіг.2 з моменту t0-t8, де крива 1 показує зміни напруг при роботі пристрою з зоною ШІМ-1, а крива 2 - при роботі пристрою з зоною ШІМ-N , при цьому |
Розглянемо роботу пристрою, у якого зона регулювання ШІМ знаходиться в околиці нульового значення вихідної напруги УР, тобто в зоні ШІМ-1 (див. фіг.2г). При цьому, якщо U ВИХІД УР має рівень вище зони ШІМ-1, то через широтно-імпульсний регулятор на першому вході попереднього підсилювача встановиться сигнал, який закриє силові транзистори 3, 4, тобто Ви знаходитесь в режимі трансляції. Якщо U ВИХІД УР має рівень нижче зони ШІМ-1, то в пристрої встановиться режим К3, тобто силові транзистори 3, 4 відкриті.
При включенні ІСБ його напруга в інтервалі t0-t1 (див. Фіг.2) надходить в силові шини навантаження 9 через розділові діоди 2 всіх силових модулів, починає заряджати конденсатор 7 і вихідний ємнісний фільтр 8, тому що блок живлення 10 вимкнений і силові транзистори 3, 4 закриті.
У момент t1 рівень напруги U Н досягне точки А на Фіг.2, блок живлення 10 включиться і забезпечить напругою живлення схему управління 11 і граничний пристрій 25, яке має Гістерезисні характеристику на включення і відключення, при цьому якщо U Н дорівнює або нижче рівня в точках в і Д (див. фіг. 2а, 2в в моменти t3, t5), то на його виході сформується сигнал "логічна одиниця", що дорівнює + U ПІТ, що відповідає напрузі включення порогового пристрою (U ПОРІГ ВКЛ), якщо U Н досягає або перевищує рівень в точках Б, Г, Е (див. фіг.2, 2в) в моменти t2, t4, t6, то на його виході сформується сигнал "логічного нуля", що дорівнює 0 в, тобто U ПОРІГ ОТКЛ.
За рахунок того, що в момент t1 (див. Фіг.2б) напруга на вході інвертується операційного підсилювача 13
більше, ніж на неінвертуючий (U + = U ОПОР = 0 В), вихідна напруга підсилювача 13 встановиться в точку А з рівнем - U ПІТ (див. фіг.2г), тобто воно знаходиться нижче рівня зони ШІМ-1, а значить в регуляторі встановиться перший режим роботи (КЗ).
Ця напруга надійде на вхід широтно-імпульсного регулятора, який на першому вході попереднього підсилювача (ПУ) дозволяє встановити силові транзистори 3, 4 у відкритий стан, але сформований граничним пристроєм 25 в момент t1 (див. Фіг.2в) сигнал "логічної одиниці" на вході 2 ПУ, який завжди превалює над входом 1 ПУ, заборонить відкрити силові транзистори 3, 4 і вони залишаться в закритому стані до тих пір, поки U Н в інтервалі t1-t2 не досягне точки Б (див. фіг.2).
У момент t2 (див. Точку Б Фиг.2, 2в) спрацює граничний пристрій 25 і встановить на вході 2 ПУ сигнал з рівнем "логічного нуля", тим самим дозволяючи сигналу на вході 1 ПУ відкрити силові транзистори 3, 4, які закорачівающего ІСБ , і напруга U Н на конденсаторах 7, 8 почне зменшуватися з постійною часу
= Сф · R Н до тих пір, поки U Н в інтервалі t2-t3 не досягне точки В (див. Фіг.2).
У момент t3 (див. Точку В Фиг.2, 2в) граничний пристрій 25 знову встановить на вході 2 ПУ сигнал з рівнем "логічної одиниці", силові транзистори 3, 4 примусово закриваються і залишаються в цьому стані до тих пір, поки U Н в інтервалі t3-t4 на фіг.2 не досягне точки Г.
Далі процес повторюється до тих пір, поки U ОПОР підсилювача 13, змінюється з постійною часу опор = C18 · R19, не досягне точки Ж на фіг.2б, при цьому напруга на вході U - буде дорівнює напрузі входу U + = U ОПОР, а вихідна напруга операційного підсилювача 13 увійде в зону ШІМ-1.
Таким чином, при першому включенні ІСБ відбудеться включення БП 10 і, за рахунок того що в операційному підсилювачі 13 напруга на вході U - більше входу U +, на виході УР встановлюється напруга завжди нижче зони ШІМ (точка А на фіг.2г), а на виході широтно-імпульсного регулятора 23 встановиться сигнал, що дозволяє включення силових транзисторів 3, 4, які закорачівающего ІСБ в точці Б на фіг.2 і рівень U Н знижується, при цьому граничний пристрій 25 запобігає зниженню U Н до рівня відключення БП 10, примусово блокуючи дозволяє включення силових транзисторів 3, 4 в точці в на фіг.2 сигнал з ПУ.
Повільне зростання опорного напруги на вході U + операційного підсилювача 13 однозначно визначає характер зміни вихідної напруги підсилювача 13: воно рухається в бік зони ШІМ-1 до точки Ж на фіг.2г і при досягненні точки Ж (в підсилювачі 13 буде виконано рівність U - = U + (див. фіг. 2б)) стабілізує U Н відповідно до рівня опорного напруги, при цьому U Н матиме значення завжди вище U ПОРІГ ВКЛ, при якому граничний пристрій 25 вже більше не спрацює і U Н починає плавно зростати відповідно з ростом опорного напруги до його сталого значення, тобто до номінального стабілізованого схемою управління 11 значення.
При одночасній роботі декількох пристроїв для регулювання надлишкової потужності СБ, включених паралельно на вихідні шини навантаження, їх зони ШІМ зміщуються відносно один одного і розміщуються в області негативних значень вихідної напруги підсилювача неузгодженості 13, тобто використовується так зване "Зонне" регулювання U Н в СЕС.
Це необхідно при регулюванні надлишкової потужності декількох СБ для стабілізації U Н при різній освітленості СБ і при зміні струмів на вихідних шинах для підключення навантаження.
На фіг.2 показаний варіант пристрою, у якого зона ШІМ зміщена в область від'ємного значення напруги і має позначення ШІМ-N, а зміни U Н, U - і U ВИХІД УР відбуваються відповідно до кривої 2.
В цьому випадку пристрій працює таким чином.
При першому включенні ІСБ відбудеться включення БП10 і, за рахунок того що на входах операційного підсилювача 13 рівень входу U - більше входу U +, на виході УР встановлюється напруга завжди нижче зони ШІМ-N (точка А на фіг. 2г в момент t1), a через широтно-імпульсний регулятор на вході 1 ПУ встановиться сигнал, що дозволяє включення транзисторів 3, 4, які закорачівающего ІСБ в точці Б (момент t2 на фіг.2), і рівень Н знижується до точки в (момент t3 фіг.2г).
З тимчасової діаграми на фіг.2г видно, що в точці В вихідна напруга УР вже знаходиться в зоні ШІМ-N, але оскільки між входами U - і U + підсилювача 13 зберігається значна різниця напруги, а ємність "ізодромного" ланки продовжує заряджатися, то в точці в величина коефіцієнта підсилення операційного підсилювача 13 ще не достатня для утримання вихідної напруги підсилювача 13 в зоні ШІМ-N, тому що
U ВИХІД УР = -U ВХ t / Ізодром
і еквівалентний коефіцієнт посилення УР буде визначати ставлення t / Ізодром, де
U ВХ = U - -U + в момент t з;
t = t 3 -t 0 - час заряду ємності "ізодрома"; Ізодром - постійна часу "ізодромного ланки".
У точці Г вимикається граничний пристрій 25, яке примусово утримувало силові транзистори 3, 4 в закритому стані в інтервалі t3-t4, на фіг. 2в, але U Н продовжує зростати в зв'язку з тим, що вихідна напруга підсилювача 13 вийшло за межі зони ШІМ-N і встановило в регуляторі другий режим (трансляції), тобто на вході 1 ПУ встановиться сигнал, який закриє силові транзистори 3, 4.
У зв'язку з тим що напруга на ємності "ізодромного" ланки продовжує зростати, зростає і та коефіцієнт посилення різницевого сигналу між входами U - і U + операційного підсилювача 13, при цьому вихідна напруга підсилювача 13 спочатку плавно перестане зменшувати своє значення за абсолютною величиною, а потім почне збільшуватися до тих пір, поки не увійде в зону ШІМ-N (див. точку І в момент t7 на Фіг.2, б, г, крива 2).
Починаючи з моменту t7 УР буде утримувати своє вихідна напруга в зоні ШІМ-N за рахунок того, що "ізодромного" ланка буде постійно скорочувати різницю напруг між входами U - і U + операційного підсилювача 13 за рахунок підвищення коефіцієнта посилення і зведе її до мінімуму до рівності напруг між входами U - і U +, після чого U Н буде плавно зростати до його усталеного номінального значення, яке визначено рівнем опорного напруги на вході U + операційного підсилювача 13, і стабілізується.
Пропонований винахід дозволяє забезпечити "м'який" перехідний процес наростання вихідної напруги пристрою в момент включення імітатора сонячної батареї при наземних випробуваннях системи електропостачання, що виключає появу небезпечних перенапруг на вихідних шинах для підключення навантаження.
В даний час на підприємстві ТОВ НПК "Космос-ЕНВО" виготовлені дослідні зразки пропонованого пристрою. Випробування підтвердили працездатність пристрою.
СПИСОК ЛІТЕРАТУРИ
1. В.С. Гутников. Інтегральна електроніка в вимірювальних приладах. - 2-е изд., Перераб. і доп. - Л .: Вища школа. Ленингр. отд-ня, 1988 г. - стр.93-97.
ФОРМУЛА ВИНАХОДУ
Пристрій для регулювання надлишкової потужності сонячної батареї, що містить розділовий діод, катод якого з'єднаний з вихідними шинами для підключення ємнісного фільтра і навантаження, одна з яких є спільною мінусовій шиною, силові транзистори, колектори яких через запобіжники з'єднані з анодом розділового діода і з клемою для підключення позитивного висновку сонячної батареї, а їх емітери пов'язані з клемою для підключення негативного висновку сонячної батареї і з повною вихідною мінусовій шиною, конденсатор і блок живлення схеми управління, включені паралельно вихідним шинам, і загальну для всіх силових модулів схему управління силовими транзисторами, що включає підсилювач неузгодженості , що складається з вхідного резистивного подільника, підключеного до вихідних шинам, операційного підсилювача, що інвертує вхід якого підключений до середньої точки вхідного резистивного подільника, послідовно включених конденсатора і резистора в колі зворотного зв'язку між інвертується входом і виходом операційного підсилювача, баластний резистор, один висновок якого з'єднаний з плюсовою шиною вихідної напруги блоку харчування, а інший висновок баластного резистора з'єднаний з катодом стабілітрона опорного напруги, анод якого з'єднаний з мінусовою шиною вихідної напруги блоку харчування, при цьому сигнал з виходу операційного підсилювача надходить на вхід широтно-імпульсного регулятора і через попередній підсилювач, призначений для примусового відкриття силових транзисторів, надходить на бази силових транзисторів, що відрізняється тим, що в підсилювач неузгодженості додатково введена інтегральна ланцюг, що складається з резистора і конденсатора, при цьому неінвертуючий вхід операційного підсилювача підключений до загальної точки з'єднання резистора і конденсатора інтегральної ланцюга, інший висновок конденсатора інтегральної ланцюга з'єднаний з мінусовою шиною вихідної напруги блоку харчування, а інший висновок резистора інтегральної ланцюга підключений до загальної точки з'єднання катода стабілітрона опорного напруги і баластного резистора, при цьому в пристрій додатково введено граничний пристрій, що отримує живлення від блоку живлення схеми управління, при цьому два входи порогового пристрою підключені до вихідних шин, а його вихід з'єднаний з входом попереднього підсилювача.
