ВИНАХІД
Патент Російської Федерації RU2287873

СПОСІБ ПЕРЕТВОРЕННЯ ЕЛЕКТРОМАГНІТНОГО ВИПРОМІНЮВАННЯ, ПРИСТРІЙ ДЛЯ ЙОГО ЗДІЙСНЕННЯ І СПОСІБ МОНТАЖУ нахилу відбивач

Ім'я винахідника: Анісімова Світлана Сергіївна (RU); Мурашов Володимир Михайлович (RU); Свиридов Костянтин Миколайович (RU); Шадрін Вадим Іванович
Ім'я патентовласника: Державне унітарне підприємство "НВО Астрофізика"
Адреса для листування: 125424, Москва, Волоколамское ш., 95, ГУП "НВО Астрофізика"
Дата початку дії патенту: 2005.04.25

Пропонований винахід відноситься до сонячної енергетики і може знайти застосування в сонячних електростанціях для прямого перетворення сонячної енергії. За допомогою пропонованого винаходу досягається технічний результат, що полягає в підвищенні ефективності перетворення сонячної енергії в електричну шляхом мінімізації втрат електричної енергії під час стеження за джерелом електромагнітного випромінювання. Сутність: спосіб заснований на прийомі порядно розташованими на підставі сонячними панелями прямого випромінювання від об'єкта і випромінювання, переотраженного від межрядних пар плоских похилих відбивачів, з одночасною оптимізацією режиму прийому електромагнітного випромінювання при русі об'єкта, оптимізацію режиму прийому електромагнітного випромінювання при русі об'єкта здійснюють при нерухомому підставі , шляхом синхронного зменшення / збільшення кутів нахилу до приймальні площині сонячних панелей перших однойменних плоских відбивачів у кожної межрядной парі, при одночасному синхронному збільшенні / зменшенні вищевказаних кутів нахилу друге однойменних плоских відбивачів у кожної межрядной парі. Крім того, збільшення / зменшення кутів нахилу однойменних плоских відбивачів у кожної межрядной парі здійснюють шляхом зменшення / збільшення ширини її перших однойменних плоских відбивачів з одночасним збільшенням / зменшенням ширини її друге однойменних плоских відбивачів при збереженні сумарної ширини перших і других однойменних плоских відбивачів у кожної межрядной парі. і запропоновано пристрій для перетворення електромагнітного випромінювання і спосіб монтажу похилих відбивачів, що входять в цей пристрій.

ОПИС ВИНАХОДИ

Пропонований винахід відноситься до сонячної енергетики і може знайти застосування в сонячних електростанціях для прямого перетворення сонячної енергії.

Відомі способи прямого перетворення сонячної енергії в електричну, реалізовані в геліоустановках, див., Наприклад, Пат. США №5647915, МПК Е 04 D 13/18, Пат. РФ №2127008, МПК Н 01 L 31/05, опубл. 27.02.99 р

Пристрої для його реалізації містять сонячні панелі, закріплені на несучої конструкції.

Недоліком зазначених технічних рішень є відносна низька ефективність використання сонячних панелей через низьку щільності сонячного випромінювання, що надходить на їх фоточутливий поверхню.

Найбільш близьким за технічною сутністю до пропонованого способу є спосіб перетворення електромагнітного випромінювання, заснований на прийомі порядно розташованими на підставі сонячними панелями прямого випромінювання від об'єкта і випромінювання переотраженного від межрядних пар плоских похилих відбивачів, з одночасною оптимізацією режиму прийому електромагнітного випромінювання при русі об'єкта, см. , наприклад, заявка Франції №2578963, МПК F 24 J 2/38, опубл. 05.19.86 р

Пристрій для здійснення способу містить порядно розташовані на опорній поверхні підстави сонячні панелі прямокутної форми і попарно закріплені в межрядних проміжках панелей, похилі відбивачі.

Спосіб монтажу похилих відбивачів пристрою включає розміщення похилих відбивачів в межрядних проміжках сонячних панелей.

Недоліком наведених технічних рішень є відносно низький ККД перетворення, обумовлений великими витратами електроенергії, необхідними для орієнтації масивного підстави до встановлених на ньому сонячними панелями і плоскими концентраторами на джерело електромагнітного випромінювання (Сонце).

За допомогою пропонованого винаходу досягається технічний результат, що полягає в підвищенні ефективності перетворення сонячної енергії в електричну шляхом мінімізації втрат електричної енергії під час стеження за джерелом електромагнітного випромінювання.

Відповідно до пропонованого технічним рішенням вищевказаний технічний результат досягається тим, що в способі перетворення електромагнітного випромінювання, заснованому на прийомі порядно розташованими на підставі сонячними панелями прямого випромінювання від об'єкта і випромінювання переотраженного від межрядних пар плоских похилих відбивачів, з одночасною оптимізацією режиму прийому електромагнітного випромінювання при русі об'єкта, оптимізацію режиму прийому електромагнітного випромінювання при русі об'єкта здійснюють при нерухомому підставі, шляхом синхронного зменшення / збільшення кутів нахилу до приймальні площині сонячних панелей перших однойменних плоских відбивачів у кожної межрядной парі, при одночасному синхронному збільшенні / зменшенні вищевказаних кутів нахилу друге однойменних плоских відбивачів в кожній межрядной парі.

Крім того, збільшення / зменшення кутів нахилу однойменних плоских відбивачів у кожної межрядной парі здійснюють шляхом зменшення / збільшення ширини її перших однойменних плоских відбивачів з одночасним збільшенням / зменшенням ширини її друге однойменних плоских відбивачів при збереженні сумарної ширини перших і других однойменних плоских відбивачів у кожної межрядной парі.

У пристрої для перетворення електромагнітного випромінювання, що містить порядно розташовані на опорній поверхні підстави сонячні панелі прямокутної форми і попарно закріплені в межрядних проміжках панелей, похилі відбивачі, додатково містяться рухливі стрижні, а кожна пара похилих відбивачів виконана у вигляді еластичних напіврукава з зовнішнім дзеркальним покриттям, при цьому рухливі стрижні протягнуті крізь еластичні напіврукава, введені в контакт з внутрішньою поверхнею останніх і змонтовані з можливістю синхронного плоскопараллельного переміщення в напрямку, поперечному межрядним проміжків сонячних панелей.

Крім того, механізм плоскопараллельного місцезнаходження мобільних стрижнів включає в себе пару тяг, штовхач, дві пари напрямних еліптичного профілю під кінці двох з рухомих стержнів і підключений до блоку управління привід зворотно-поступального руху, при цьому тяги шарнірно пов'язані з рухомими стрижнями в області їх кінців , направляючі змонтовані попарно на підставі навпаки крайніх межрядних проміжків сонячних батарей, а штовхач шарнірно пов'язаний з тягами і вихідним ланкою приводу зворотно-поступального руху.

Крім того, привід зворотно-поступального руху містить циліндричний зубчасте колесо, пов'язане з валом електродвигуна, кінематично взаємодіє з нерухомим зубчастим колесом з внутрішнім зачепленням, при цьому діаметр ділильної окружності циліндричного зубчастого колеса дорівнює половині діаметра ділильного кола нерухомого зубчастого колеса, причому циліндричний зубчасте колесо в області його ділильної окружності шарнірно пов'язано з штовхачем і підключено до валу електродвигуна через водило.

Крім того, пристрій для перетворення електромагнітного випромінювання додатково містить фотоелектричні датчики, встановлені по бічних сторонах однієї з сонячних панелей і підключені своїми виходами до блоку управління.

Крім того, рухливі стрижні виконані з осьовими порожнинами, при цьому кінці стрижнів розміщені в зазначених порожнинах зі свободою обертання.

Крім того, межфокусное відстань напрямних еліптичного профілю дорівнює ширині межрядних проміжків сонячних батарей.

Крім того, лінійний розмір еластичних напіврукава в їх поперечному перерізі дорівнює довжині, більшою осі напрямних еліптичного профілю.

Крім того, пристрій для перетворення електромагнітного випромінювання забезпечено щітками для очищення дзеркальних поверхонь еластичних напіврукава.

Крім того, щітки змонтовані на додаткових стрижнях, встановлених над дзеркальною поверхнею напіврукава і закріплених кінцями в тязі.

У способі монтажу похилих відбивачів вищевказаного пристрої, заснованому на розміщенні похилих відбивачів в межрядних проміжках сонячних панелей, на підставі уздовж бічних сторін сонячних панелей виконують наскрізні прорізи, додатково виготовляють еластичну стрічку з дзеркальним покриттям і шириною, що відповідає довжині наскрізних прорізів підстави, здійснюють фіксацію положення рухливих стрижнів в найбільш віддалених точках від підстави, один кінець еластичною стрічки пропускають в будь-яку з крайніх наскрізних прорізів підстави, орієнтуючи її дзеркальної стороною в бік найближчого ряду сонячних панелей, кріплять вищевказаний кінець стрічки на тильній стороні підстави, по черзі під натягом огинають еластичною стрічкою рухливі стрижні і тильну сторону підстави, просмикуючи другий кінець стрічки через його наскрізні прорізи, і після виведення стрічки через останню проріз підстави здійснюють кріплення її другого кінця на тильній стороні підстави.

Крім того, при обгинанні гнучкою стрічкою тильної сторони підстави здійснюють кріплення стрічки на тильній стороні підстави.

Крім того, кріплення стрічки на тильній стороні підстави здійснюють за допомогою клеїть речовини.

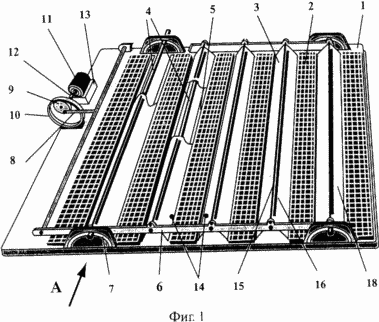

	На фіг.1 схематично зображено загальний вигляд пристрою, що реалізує спосіб перетворення електромагнітного випромінювання; на фіг.2 - привід зворотно-поступального руху в збільшеному масштабі; на Фіг.3 - вид А на фіг.1; на фіг.4 - перетин Б-Б на Фіг.3; на фіг.5 - перетин В-В на фіг.4. На фіг.6 показаний хід променів, відбитих від похилих відбивачів і надходять на фотоелектричні датчики при різної орієнтації на Сонце. На фіг.7-11 - послідовність операцій за способом монтажу похилих відбивачів.

Пристрій для перетворення електромагнітного випромінювання включає в себе підставу 1, на опорній поверхні якого порядно розташовані сонячні панелі 2 прямокутної форми. У межрядних проміжках сонячних панелей 2 встановлені попарно закріплені похилі відбивачі 3, а й рухливі стрижні 4.

Кожна пара похилих відбивачів 3 виконана у вигляді еластичних напіврукава з зовнішнім дзеркальним покриттям, через які протягнуті рухливі стрижні 4, смонтірование з можливістю синхронного плоскопараллельного переміщення в напрямку, поперечному межрядним проміжків сонячних панелей 2. Рухливі стрижні 4 контактують з внутрішньою поверхнею еластичних напіврукава відбивачів 3.

Можливість плоскопараллельного місцезнаходження мобільних стрижнів 4 забезпечується за допомогою сукупності конструктивних елементів, що включають в себе: пару тяг 6, штовхач 8, дві пари напрямних еліптичного профілю 7 під кінці двох, наприклад, крайніх стрижнів 4 і привід зворотно-поступального руху, підключений до виходу блоку управління 13.

Тяги 6 шарнірно пов'язані з рухомими стрижнями 4 в області їх однойменних кінців. Напрямні еліптичного профілю 7 змонтовані попарно на підставі 1 навпаки крайніх межрядних проміжків сонячних батарей 2. Штовхач 8 шарнірно пов'язаний з тягами 6 і вихідним ланкою приводу зворотно-поступального руху.

Привід зворотно-поступального руху включає в себе циліндричний зубчасте колесо 9, кінематично взаємодіє з нерухомим зубчастим колесом з внутрішнім зачепленням 10 умовно показані лише ділильні окружності зубчастих коліс 9 і 10). Діаметр ділильної окружності циліндричного зубчастого колеса 9 _(d d) дорівнює половині діаметра ділильного кола нерухомого зубчастого колеса 10 _(D d). Циліндричний зубчасте колесо 9 у області його ділильної окружності через сережку 17 шарнірно пов'язано з штовхачем 8 і підключено до валу електродвигуна 11 через водило 12 (див. Фіг.2).

У прилеглих областях однієї з сонячних панелей 2 і бічних відбивачів 3 встановлені два фотоелектричних датчика 14 (див. Фіг.6), виходи яких з'єднані з входом блоку управління 13 (не показано). Рухливі стрижні 4 виконані з осьовими порожнинами, при цьому кінці стрижнів 4 розміщені в зазначених порожнинах зі свободою обертання, наприклад, на підшипниках (див. Фіг.4).

Межфокусное відстань напрямних еліптичного профілю 7 дорівнює ширині межрядних проміжків сонячних батарей 2 (див. Фіг.3). А лінійний розмір еластичних напіврукава в їх поперечному перерізі дорівнює довжині більшої осі напрямних еліптичного профілю 7. Для очищення дзеркальних поверхонь еластичних напіврукава пристрій може бути забезпечене щітками 16, які монтуються на додаткових стрижнях 15, встановлених над дзеркальною поверхнею напіврукава і жорстко закріплених кінцями в тязі 6 (див. фіг.4 і 5).

Пропонований спосіб перетворення електромагнітного випромінювання від віддаленого об'єкта, що рухається за допомогою наведеної конструкції здійснюється наступним чином.

Нерухоме підставу 1 монтується на несучої конструкції таким чином, щоб нормаль до поверхні сонячних панелей 2 була орієнтована на Сонце в астрономічний полудень, в цьому випадку загальна кількість електромагнітної енергії, що надходить за добу безпосередньо на сонячні панелі 2, максимально. Відбите від похилих відбивачів 3 випромінювання і надходить на сонячні панелі 2, формуючи додатковий засвічення фоточутливої ​​поверхні панелей 2. На фіг.6 показаний хід прямих сонячних променів, позначених на кресленні суцільними лініями, і променів відбитих від похилих відбивачів 3, позначених пунктирними лініями. Хід променів в полудень показаний на фіг.6, для отримання симетричною засвічення сонячної панелі 2 променями, відбитими від правого і лівого похилого відбивачів 3, кути нахилу обох відбивачів 3 ₁ і ₂ рівні, лінія nn - нормаль до поверхні, що відбиває похилих відбивачів.

При русі Сонця по небосхилу відбувається неузгодженість напрямку падіння сонячних променів і нормалі NN до сонячної панелі 2 (зміщення вліво на кут показано на фіг.6в). У цьому випадку, щоб забезпечити засвічення сонячної панелі 2 як лівим, так і правим похилим відбивачами 3, кут нахилу лівого відбивача ₁ повинен зменшуватися, а правого ₂ збільшуватися.

У пропонованому способі для оптимізації режиму прийому електромагнітного випромінювання при русі об'єкта і при нерухомому підставі 1 здійснюють синхронне зменшення / збільшення кутів нахилу до приймальні площині сонячних панелей 2 перших однойменних плоских відбивачів 3 (правих чи лівих на фіг.6) в кожній межрядной парі, при одночасному синхронному збільшенні / зменшенні вищевказаних кутів нахилу друге однойменних плоских відбивачів 3 в кожній межрядной парі.

Щоб забезпечити синхронне зміна кутів нахилу перших і других відбивачів 3, кожна пара цих відбивачів 3 виконана у вигляді еластичних напіврукава з зовнішнім дзеркальним покриттям, які натягнуті на рухливі стрижні 4. Рухливі стрижні 4 змонтовані з можливістю синхронного плоскопараллельного переміщення в напрямку, поперечному межрядним проміжків сонячних панелей 2.

Еластичні напіврукава при будь-якому нахилі бічних відбивачів 3 повинні знаходиться в натягнутому стані. Це можна забезпечити, якщо кінці рухомих стержнів 4 будуть рухатися по еліптичній траєкторії з певними параметрами.

Рух по еліптичній траєкторії рухомих стержнів 4 дає можливість виконати одночасно три умови:

1. Збільшити / зменшити кут нахилу бічних відбивачів 3 в кожній межрядной парі.

2. Зменшити / збільшити ширину її перших бічних відбивачів 3 з одночасним збільшенням / зменшенням ширини її друге плоских відбивачів 3.

3. Зберегти сумарну ширину перших і других плоских відбивачів 3 в кожній межрядной парі, забезпечуючи тим самим натяг еластичних напіврукава.

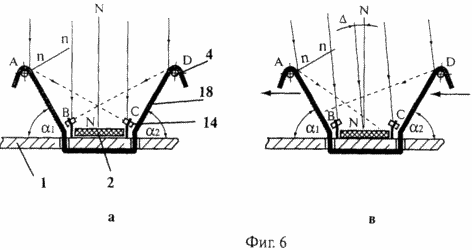

Якщо відбулося зміщення об'єкта (Сонця) (наприклад, як на фіг.6в вліво), на фотоелектричний датчик 14, що знаходиться під правим відбивачем 3 в точці С, перестає надходити засвітка від правого відбивача 3. На вході блоку управління 13 виникає сигнал неузгодженості, під дією якого блок управління 13 формує керуючий сигнал на поворот валу електродвигуна 11, що входить до складу приводу зворотно-поступального руху. Напрямок повороту вала електродвигуна 11 визначається одним з фотоелектричних датчиків 14, з якого надійшов сигнал неузгодженості.

Через водило 12 обертання валу електродвигуна 11 передається на циліндричне зубчасте колесо 9. Так як діаметр ділильної окружності циліндричного зубчастого колеса 9 обраний рівним половині діаметра ділильного кола нерухомого зубчастого колеса 10, то при обкатуванні циліндричним зубчастим колесом 9 внутрішнього нерухомого зубчастого колеса 10 точка, що знаходиться на ділильної окружності рухомого колеса 9 (точка кріплення сережки 17 - т.О), здійснює зворотно-поступальний рух по прямій вздовж діаметра ГО ₁ нерухомого колеса 10.

Це рух через штовхач 8 передається на тяги 6 (на фіг.6в показаний варіант, коли переміщення відбувається в ліву сторону). Тяги 6 шарнірно пов'язані з рухомими стрижнями 4, які відповідно переміщаються вліво, при цьому кінці двох крайніх рухомих стержнів 4, рухаючись по напрямних еліптичного профілю 7, забезпечують синхронне переміщення всіх стрижнів.

Кут нахилу ₁ лівого плоского відбивача 3 повинен зменшуватися, а правого ₂ - збільшуватися. В цьому випадку похилі сонячні промені, відбиті від лівого плоского відбивача 3, починають надходити в правий фотоелектричний датчик 14 (т.С на фіг.6в). Сигнал неузгодженості на виходах фотоелектричних датчиків 14 не формується і подальший нахил відбивачів 3 припиняється.

В процесі зворотно-поступального переміщення рухомих стержнів 4 проводиться очищення дзеркальних поверхонь еластичних напіврукава щітками 16, змонтованими на додаткових стрижнях 15, встановлених над дзеркальною поверхнею напіврукава і жорстко закріплених кінцями в тязі 6 (див. Фіг.5).

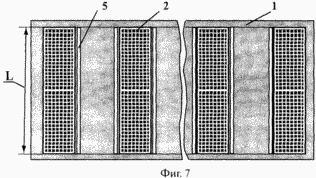

Розглянемо варіант способу монтажу похилих відбивачів 3 за допомогою фіг.7-11, де зображені основні операції по реалізації пропонованого технологічного процесу.

На підставі 1 в межрядних проміжках сонячних панелей 2 в областях бічних сторін останніх виконуються наскрізні поздовжні прорізи 5 шириною L, що дорівнює довжині панелей 2 (див. Фіг.7).

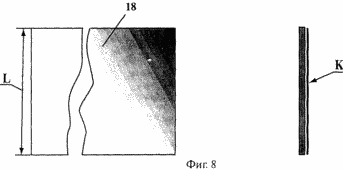

Додатково виготовляють еластичну стрічку 18 (наприклад, на лавсанової основі) шириною, що дорівнює довжині прорізів 5, і наносять на одну з її сторін дзеркальне покриття К (див. Фіг.8, де показана стрічка 18 в двох проекціях).

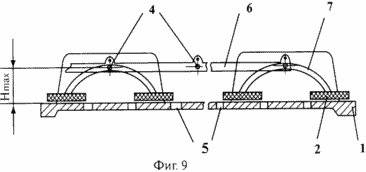

Потім за допомогою приводу (обертанням вала двигуна 11, см. Фіг.2) здійснюють установку рухомих стержнів 4 в найбільш віддалених точках від заснування 1 (на відстані Н _max, см. Фіг.9), фіксуючи їх положення, наприклад, за допомогою гвинтового стопорного пристрою вала двигуна 11 (не показано).

Далі один з кінців стрічки 18 пропускають в одну з крайніх (наприклад, ліву) прорізів 5, орієнтуючи її дзеркальної стороною До в бік найближчого ряду панелей 2, і кріплять пропущений кінець стрічки 18 на тильній стороні підстави 1, наприклад, за допомогою накладки 19 ( см. фіг.10).

Після виконаних операцій здійснюють почергове огибание під натягом стрічкою 18 рухомих стержнів 4 і тильної сторони підстави 1, шляхом протягування вільного другого кінця стрічки 18 через прорізи 5 підстави 1 (див. Фіг.11). При виведенні стрічки 18 через останню проріз 5 другий кінець стрічки 18 кріплять на тильній стороні підстави 1 накладкою 19, а її надлишок обрізають (на фіг.11 умовно не показано).

Для виключення зсуву стрічки 18 і забезпечення її більш надійної фіксації при обгинанні тильної сторони підстави 1 здійснюють кріплення стрічки щодо останнього, наприклад, за допомогою клеїть речовини 20.

Після наведеного монтажу при необхідності можуть бути встановлені додаткові стрижні 15 і щітки 16 для очищення дзеркальної поверхні стрічки 18 (фіг.5).

З вищенаведеного випливає, що запропоновані технічні рішення мають переваги в порівнянні з відомими, а саме:

У пропонованому способі перетворення електромагнітного випромінювання стеження за віддаленим об'єктом відбувається шляхом зміни кутів нахилу плоских відбивачів, на відміну від відомого, в якому проводиться розворот масивної конструкції.

Для нахилу плоских відбивачів, виконаних у вигляді еластичних напіврукава, потрібно електродвигун малої потужності, тому в пропонованому способі перетворення електромагнітного випромінювання кількість електроенергії, споживаної для обслуговування пристрою, значно нижче.

Отже, пропоноване технічне рішення при використанні дає позитивний технічний результат, що полягає в збільшенні ефективності роботи пристрою для перетворення електромагнітного випромінювання.

В даний час за матеріалами заявки на підприємстві виготовлено макетний зразок пристрою для перетворення електромагнітного випромінювання і проведено його натурні випробування, які підтвердили досягнення вищевказаного технічного результату.

ФОРМУЛА ВИНАХОДУ

1. Спосіб перетворення електромагнітного випромінювання від віддаленого об'єкта, що рухається, заснований на прийомі порядно розташованими на підставі сонячними панелями прямого випромінювання від об'єкта і випромінювання, переотраженного від межрядних пар плоских похилих відбивачів, з одночасною оптимізацією режиму прийому електромагнітного випромінювання при русі об'єкта, що відрізняється тим, що оптимізацію режиму прийому електромагнітного випромінювання при русі об'єкта здійснюють при нерухомому підставі, шляхом синхронного зменшення / збільшення кутів нахилу до приймальні площині сонячних панелей перших однойменних плоских відбивачів у кожної межрядной парі, при одночасному синхронному збільшенні / зменшенні вищевказаних кутів нахилу друге однойменних плоских відбивачів у кожної межрядной парі.

2. Спосіб за п.1, що відрізняється тим, що збільшення / зменшення кутів нахилу однойменних плоских відбивачів у кожної межрядной парі здійснюють шляхом зменшення / збільшення ширини її перших однойменних плоских відбивачів з одночасним збільшенням / зменшенням ширини її друге однойменних плоских відбивачів при збереженні сумарної ширини перших і других однойменних плоских відбивачів у кожної межрядной парі.

3. Пристрій для перетворення електромагнітного випромінювання, що містить порядно розташовані на опорній поверхні підстави сонячні панелі прямокутної форми і попарно закріплені в межрядних проміжках панелей похилі відбивачі, що відрізняється тим, що воно забезпечене рухливими стрижнями, а кожна пара похилих відбивачів виконана у вигляді еластичних напіврукава з зовнішнім дзеркальним покриттям, при цьому рухливі стрижні протягнуті крізь еластичні напіврукава, введені в контакт з внутрішньою поверхнею останніх і змонтовані з можливістю синхронного плоскопараллельного переміщення в напрямку, поперечному межрядним проміжків сонячних панелей.

4. Пристрій за п.3, що відрізняється тим, що механізм плоскопараллельного місцезнаходження мобільних стрижнів включає в себе пару тяг, штовхач, дві пари напрямних еліптичного профілю під кінці двох зі стрижнів і підключений до блоку управління привід зворотно-поступального руху, при цьому тяги шарнірно пов'язані з рухомими стрижнями в області їх однойменних кінців, направляючі змонтовані попарно на підставі навпаки крайніх межрядних проміжків сонячних батарей, а штовхач шарнірно пов'язаний з тягами і вихідним ланкою приводу зворотно-поступального руху.

5. Пристрій за п.4, що відрізняється тим, що привід зворотно-поступального руху містить циліндричний зубчасте колесо, пов'язане з валом електродвигуна, кінематично взаємодіє з нерухомим зубчастим колесом з внутрішнім зачепленням, при цьому діаметр ділильної окружності циліндричного зубчастого колеса дорівнює половині діаметра ділильної окружності нерухомого зубчастого колеса, причому циліндричний зубчасте колесо в області його ділильної окружності шарнірно пов'язано з штовхачем через сережку і підключено до валу електродвигуна через водило.

6. Пристрій за п.4, що відрізняється тим, що воно додатково містить фотоелектричні датчики, встановлені по бічних сторонах однієї з сонячних панелей і підключені своїми виходами до блоку управління.

7. Пристрій за п.3, що відрізняється тим, що рухливі стрижні виконані з осьовими порожнинами, при цьому кінці стрижнів розміщені в зазначених порожнинах зі свободою обертання.

8. Пристрій за п.4, що відрізняється тим, що межфокусное відстань напрямних еліптичного профілю дорівнює ширині межрядних проміжків сонячних батарей.

9. Пристрій за п.3 або 4, що відрізняється тим, що лінійний розмір еластичних напіврукава в їх поперечному перерізі дорівнює довжині більшої осі напрямних еліптичного профілю.

10. Пристрій за п.3 або 4, що відрізняється тим, що воно забезпечене щітками для очищення дзеркальних поверхонь еластичних напіврукава.

11. Пристрій за п.10, що відрізняється тим, що щітки змонтовані на додаткових стрижнях, встановлених над дзеркальною поверхнею напіврукава і закріплених кінцями в тязі.

12. Спосіб монтажу похилих відбивачів пристрою, виконаного по п.3, що включає розміщення похилих відбивачів в межрядних проміжках сонячних панелей, що відрізняється тим, що на підставі уздовж бічних сторін сонячних панелей виконують наскрізні прорізи, виготовляють еластичну стрічку з дзеркальним покриттям і шириною, що відповідає довжині наскрізних прорізів підстави, здійснюють фіксацію положення рухливих стрижнів в найбільш віддалених точках від підстави, один кінець еластичною стрічки пропускають в будь-яку з крайніх наскрізних прорізів підстави, орієнтуючи її дзеркальної стороною в бік найближчого ряду сонячних панелей, кріплять вищевказаний кінець стрічки на тильній стороні підстави, по черзі під натягом огинають еластичною стрічкою рухливі стрижні і тильну сторону підстави, просмикуючи другий кінець стрічки через його наскрізні прорізи, і після виведення стрічки через останню проріз підстави здійснюють кріплення її другого кінця на тильній стороні підстави.

13. Спосіб за п.12, який відрізняється тим, що при обгинанні гнучкою стрічкою тильної сторони підстави здійснюють кріплення стрічки на тильній стороні підстави.

14. Спосіб за п.13, який відрізняється тим, що кріплення стрічки на тильній стороні підстави здійснюють за допомогою клеїть речовини.

Версія для друку
Дата публікації 03.02.2007гг
