ВИНАХІД
Патент Російської Федерації RU2227959
ВСТАНОВЛЕННЯ ДЛЯ ЕНЕРГОПОСТАЧАННЯ СІЛЬСЬКИХ СПОЖИВАЧІВ З ВИКОРИСТАННЯМ ПРИРОДНИХ ДЖЕРЕЛ ТЕПЛА І ХОЛОДУ
Ім'я винахідника: Стребков Д.С .; Єрохін М.М .; Марьяхін Ф.Г .; Учеваткін О.І .; Коршунов Б.П .; Назин Е.И .; Орсік Л.С .; Маринюк Б.Т
Ім'я патентовласника: Державна наукова установа Всеросійський НДІ електрифікації сільського господарства; Федеральне державне освітня установа вищої професійної освіти "Московський державний університет агроінженерний університет ім. В.П. Горячкіна"
Адреса для листування: 109456, Москва, 1-й Вишняківська пр-д, 2, ГНУ ВІЕСХ, патентний відділ
Дата початку дії патенту: 2002.10.09
Винахід відноситься до області електротехніки для електроживлення об'єктів. Технічним результатом застосування пропонованої установки є підвищення рівня генерується і зниження питомих витрат одержуваної електроенергії. В установці теплоізольований акумулятор тепла, що знаходиться в тепловому контакті з камерою згоряння, виконаний вакуум-щільним, його верхня частина через клапан і регулюючий вентиль з'єднана з системою водопостачання і трубами з розташованим вище конденсатором, а нижня частина теплоізольованого акумулятора тепла через насос з'єднана з вхідною та вихідний частинами сонячного колектора, причому конденсатор і виконаний вакуумплотной і знаходиться в тепловому контакті з акумулятором холоду, а верхня його частина з'єднана з вакуумним насосом і через нього - з атмосферою, а в трубі, що з'єднує теплоізольований акумулятор тепла з середньою внутрішньою частиною конденсатора, поміщена електродетандерная установка, а акумулятор холоду з'єднаний трубопроводами з насосом, джерелом водопостачання і споживачами води.
ОПИС ВИНАХОДИ
Винахід призначений для електроживлення об'єктів сільськогосподарського виробництва, систем зв'язку та управління, резервного енергопостачання сільськогосподарських споживачів та може бути використано в інших галузях народного господарства і в побуті сільського населення.
Найбільш близьким до даного винаходу по технічній сутності є патент "Пристрій для електроживлення сільських споживачів" РФ №2166223 (Марьяхін Ф.Г., Учеваткін А.І., Коршунов Б.П. та ін.) Цей пристрій складається з акумуляторів тепла і холоду , камери згоряння, термодатчиков, трубопроводів, електрогенератора з електроакумуляторів і блоком управління. Недоліком цього пристрою є низький рівень генерується і високі питомі витрати одержуваної електроенергії, що обмежує його застосування на сільськогосподарських об'єктах.
Технічним результатом застосування пропонованої установки є підвищення рівня генерується і зниження питомих витрат одержуваної електроенергії.
Вищевказаний технічний результат досягається тим, що теплоізольований акумулятор тепла, що знаходиться в тепловому контакті з камерою згоряння, виконаний вакуум-щільним, його верхня частина через клапан і регулюючий вентиль з'єднана з системою водопостачання і трубами з розташованим вище конденсатором, а нижня частина теплоізольованого акумулятора тепла через насос з'єднана з вхідний і вихідний частинами сонячного колектора, причому конденсатор і виконаний вакуум-щільним і знаходиться в тепловому контакті з акумулятором холоду, а верхня його частина з'єднана з вакуумним насосом і через нього - з атмосферою, а в трубі, що з'єднує теплоізольований акумулятор тепла з середньої внутрішньою частиною конденсатора, поміщена електродетандерная установка, а акумулятор холоду з'єднаний трубопроводами з насосом, джерелом водопостачання і споживачами води, причому в теплоизолированном акумуляторі тепла встановлені електронагрівач, датчик температури, електроконтактні вауумметр, електрично пов'язані з блоком управління, а камера згоряння забезпечена оребренной трубою, що проходить через теплоізольований акумулятор тепла, а на трубі, що з'єднує його з нижньою частиною конденсатора, встановлений насос.

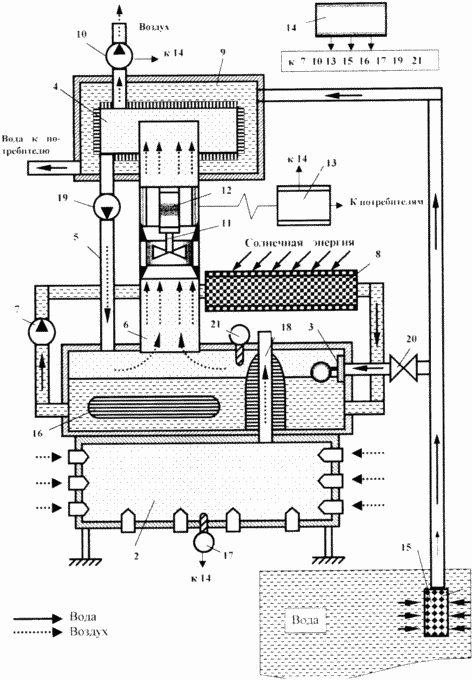

На кресленні представлена схема установки для енергопостачання сільських споживачів з використанням природних джерел тепла і холоду. Вона складається з вакуум-щільного теплоізольованого акумулятора тепла 1, що знаходиться в тепловому контакті з камерою згоряння 2, у верхній частині сполученого через регулюючий клапан 3 з системою водопостачання і з розташованим вище конденсатором 4, трубами 5 і 6. Нижня частина теплоізольованого акумулятора тепла 1 через насос 7 з'єднана з вхідний і вихідний частинами сонячного колектора 8, причому конденсатор 4 і виконаний вакуум-щільним і знаходиться в тепловому контакті з акумулятором холоду 9, а верхня його (конденсатора) частина з'єднана з вакуумним насосом 10 і через нього - з атмосферою, а в трубі 6, що з'єднує теплоізольований акумулятор тепла 1 із середньою частиною внутрішнього об'єму конденсатора 4, поміщена електродетандерная установка 11 з електрогенератором 12, який електрично пов'язаний з електроакумуляторів 13, а він, у свою чергу, - з блоком управління 14 і споживачами енергії, причому акумулятор холоду 9 з'єднаний трубопроводами з насосом 15, джерелом водопостачання і споживачами води, а в нижній частині теплоізольованого акумулятора тепла 1 встановлені електронагрівач 16, датчик температури 17, електрично пов'язані з блоком управління 14, а камера згоряння 2 забезпечена оребренной трубою 18, що проходить через теплоізольований акумулятор тепла 1, а на трубі 5, що з'єднує його з нижньою частиною конденсатора 4, встановлений насос 19. на трубі перед клапаном 3 встановлений регулюючий вентиль 20, а у верхній частині акумулятора тепла встановлений електроконтактні вакуумметр 21.
Установка для енергопостачання сільських споживачів з використанням природних джерел тепла і холоду працює наступним чином.
Робочим тілом установки є вода, яка заливається в теплоізольований акумулятор тепла 1 з системи водопостачання через клапан 3 і регулюючий вентиль 20. Її нагрів проводиться сонячною енергією шляхом прокачування насосом 7 через сонячний колектор 8. Вода в нагрітому стані може підтримуватися і за допомогою електричного нагрівача 16 від зовнішнього джерела електропостачання при роботі в режимі резервного або аварійного джерела живлення. Нагрівання може відбуватися і від камери згоряння 2 при використанні будь-якого виду місцевого палива. При досягненні температури води в акумуляторі тепла 1 не нижче 65 ... 70ºС, включається вакуумний насос 10, вакуумируют внутрішній простір теплоізольованого акумулятора тепла 1, конденсатора 4 і з'єднують їх труб 5 і 6, де розташована електродетандерная установка 11, вращающая електрогенератор 12, який може охолоджуватися від зовнішніх стінок труби. Вакуумирование проводиться до залишкового тиску 10 ... 25 Тор вакуумним насосом 10 по сигналу електроконтактного вакуумметра 21. Після цього з блоку управління 14 включається водяний насос 15 і холодна вода з джерела водопостачання надходить в акумулятор природного холоду 9, охолоджуючи конденсатор 4.
Пари води, що надходять з теплоізольованого акумулятора тепла 1, конденсуються на холодних поверхнях конденсатора 4, внаслідок чого тиск у ньому різко падає і завдяки інтенсивному надходженню пара електродетандерная установка 11 обертається. У електродетандерной установці 11 відбувається розширення водяної пари і газів і частина енергії у вигляді електроенергії надходить з електрогенератора 12 в електороаккумулятор 13 і там накопичується. Охолоджуюча вода з акумулятора холоду 9 надходить на технічні потреби або на природне охолодження. З конденсатора 4 вода, що з'явилася в результаті конденсації водяної пари, самопливом або за допомогою насоса 19 надходить в теплоізольований акумулятор тепла, там випаровується і процес повторюється. Частина електричної енергії, що накопичилася в акумуляторі енергії, використовується для власних потреб, а частина надходить споживачеві. Кількість енергії, що відбирається на власні потреби, у пропонованій установці не перевищує 20 ... 25% від загальної кількості виробленої енергії. У міру випаровування вода автоматично надходить в теплоізольований акумулятор тепла 1 через клапан 3. Потік води, що може регулюватися вентилем 20.
Управління процесом може вестися з блоку управління 14, куди надходить сигнал від датчика температури 17, розташованого безпосередньо в теплоизолированном акумуляторі тепла 1.
Пропонована установка має більшу генеруючої потужністю, меншою питомою вартістю виробленої енергії, ніж прототип, в якому застосовані термоелектричні батареї високу вартість.
Установка потужністю 12-14 кВт забезпечить проведення основних технологічних процесів на фермі, включаючи доїння, а й харчування споживачів електроенергії, відключення яких може викликати аварійну ситуацію на об'єкті.
ФОРМУЛА ВИНАХОДУ
1. Установка для енергопостачання сільських споживачів з використанням природних джерел тепла і холоду, що складається з акумуляторів тепла і холоду, камери згоряння, трубопроводів, термодатчиков, електрогенератора, електроакумуляторів і блоку управління, що відрізняється тим, що теплоізольований акумулятор тепла, що знаходиться в тепловому контакті з камерою згоряння, виконаний вакуумплотной, його верхня частина через клапан і регулюючий вентиль з'єднана трубами з системою водопостачання і з розташованим вище конденсатором, а нижня частина теплоізольованого акумулятора тепла через насос з'єднана з вхідний і вихідний частинами сонячного колектора, причому конденсатор і виконаний вакуумплотной і знаходиться в тепловому контакті з акумулятором холоду, а верхня його частина з'єднана з вакуумним насосом і через нього з атмосферою, а в трубі, що з'єднує теплоізольований акумулятор тепла з середньою внутрішньою частиною конденсатора, поміщена електродетандерная установка, а акумулятор холоду з'єднаний трубопроводами з насосом, джерелом водопостачання і споживачами води .
2. Установка по п.1, що відрізняється тим, що в теплоизолированном акумуляторі тепла встановлені електронагрівач, датчик температури, електроконтактні вакуумметр, електрично пов'язані з блоком управління.
3. Установка по п.1 або 2, яка відрізняється тим, що камера згоряння забезпечена оребренной трубою, що проходить через теплоізольований акумулятор тепла, а на трубі, що з'єднує його з нижньою частиною конденсатора, встановлений насос.
