ВИНАХІД
Патент Російської Федерації RU2125686
СОНЯЧНА УСТАНОВКА
Ім'я винахідника: Сидоренко Валентин Петрович; Ханін Євген Володимирович
Ім'я патентовласника: Сидоренко Валентин Петрович; Ханін Євген Володимирович
Адреса для листування: 143980 Московська обл. Залізничний-1, вул.Поштова 4-1- 124, Сидоренко Валентину Петровичу
Дата початку дії патенту: 1996.03.15
Винахід відноситься до геліотехніці і призначене для стеження геліоприймача за положенням сонця. Завданням винаходу є підвищення точності орієнтації сонячної панелі та підвищення ефективності використання теплового випромінювання в механізмі приводу сонячної панелі. Для цієї мети сонячна установка, що містить сонячну панель, щонайменше два телескопічних термопрівода і світловідбиваючий екран, забезпечена віссю обертання, на якій встановлена сонячна панель з можливістю переміщення уздовж осі і Дволанковий передавальним механізмом, одна з ланок якого пов'язане з віссю, термопріводи закріплені на сонячної панелі паралельно її площині з можливістю взаємодії з іншою ланкою передавального механізму, а екран поміщений між термопріводамі.
ОПИС ВИНАХОДИ
Винахід відноситься до геліотехніці і призначене для стеження геліоприймача за положенням сонця.
Відома сонячна установка, що містить сонячну панель, встановлену на осі обертання (див. А.с. СРСР N 1760260, кл. F 24 J 2/18. Геліоустановка, 1992 г.).
Механізм стеження за положенням сонця в цій установці виконаний у вигляді гідравлічного регулятора швидкості обертання, тобто є за своєю суттю годинниковим механізмом. Дана конструкція відрізняється простотою, однак складність і трудомісткість її обслуговування, пов'язані з необхідністю щоденного підняття гирі та настроювання гідравлічного регулятора за швидкістю обертання панелі обмежують її використання в сонячних геліоустановках.
Відома сонячна установка, що містить сонячну панель, два телескопічних термопрівода і світловідбиваючий екран (див. Патент РФ N 2028558, кл. F 24 J 2/39. Сонячна установка, 1995 г.).
Перевагою відомої сонячної установки є простота обслуговування, тому що телескопічні терморегулятори, заповнені рідиною з великим коефіцієнтом об'ємного розширення, при нагріванні від сонячного випромінювання автоматично орієнтують сонячну панель перпендикулярно сонячному випромінюванню.
Проте відома сонячна установка має невисоку точність орієнтації панелі і недостатньо ефективно використовує теплову енергію сонця. Перший недолік пов'язаний з тим, що кут повороту сонячної панелі визначається ступенем нагрівання того термопрівода, на який в цей момент часу падає сонячне випромінювання і тому залежить як від інтенсивності сонячного випромінювання і кута його падіння на световоспрінімающая поверхню термопрівода, так і від параметрів самого термопрівода. Другий недолік пов'язаний з тим, що сонце більшу частину часу доби направлено під гострим кутом до световоспрінімающая поверхні термопрівода і тому для отримання необхідних характеристик термопрівода доводиться збільшувати обсяг робочої рідини і, отже, розміри конструкції.
Завданням винаходу є підвищення точності орієнтації сонячної панелі та підвищення ефективності використання теплового випромінювання.
Зазначена задача досягається тим, що в відому сонячну установку, яка містить сонячну панель, два телескопічних термопрівода і термоотражающее екран, введена вісь, на якій встановлена сонячна панель з можливістю обертання і поздовжнього переміщення щодо осі, і дволанковий передавальний механізм, одна з ланок якого пов'язане з віссю, термопріводи закріплені на сонячній панелі паралельно її площині з можливістю взаємодії з іншою ланкою передавального механізму, а екран поміщений між термопріводамі.
 |
 |

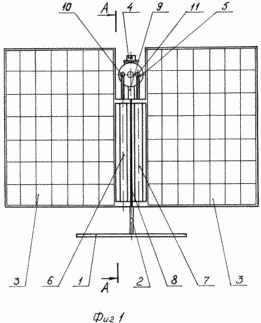

На фіг. 1 показаний загальний вигляд сонячної установки.

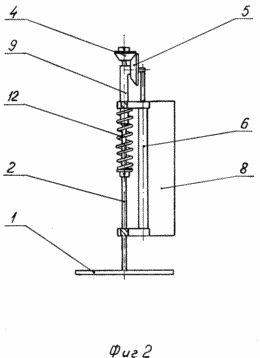

На фіг. 2 - розріз по А-А на фіг. 1 (сонячна панель умовно не відображено).
Сонячна установка містить підставу 1 з нерухомою віссю обертання 2, на якій встановлена сонячна панель 3 з можливістю обертання і поздовжнього переміщення щодо осі 2, дволанковий передавальний механізм, виконаний у вигляді пари конічних шестерень 4 і 5, два термопрівода 6 і 7 і екран 8. Термопріводи 6 і 7 закріплені на сонячній панелі 3 паралельно її площині, а екран 8 розташований між ними. Шестерня 4 з'єднана з віссю 2, а шестерня 5 встановлена на втулці 9 і містить два упору 10 і 11, які взаємодіють з термопріводамі 6 і 7. Втулка 9 призначена для передачі обертання від передавального механізму до сонячної панелі 3. Панель 3 подпружинена уздовж осі 2 пружиною 12.
ВСТАНОВЛЕННЯ працює наступним чином
У вихідному положенні вісь обертання 2 встановлюється перпендикулярно площини екліптики, а площину сонячної панелі 3 в напрямку на південь. При висвітленні сонячної панелі 3 боковим освітленням вранці або ввечері сонячні промені потрапляють на светопоглощающую поверхню одного з термопріводов, наприклад 6. Інший термопрівод 7 при цьому знаходиться за екраном 8, не наражаючись сонячного опромінення. Через що виникає при цьому різниці температур на поверхнях термопріводов 6 і 7 відбувається висування штока термопрівода 6 більшою мірою, ніж термопрівода 7. Штоки термопріводов 6 і 7, впливаючи на упори 10 і 11, повертають шестерню 5 за годинниковою стрілкою. Шестерня 5, обкатується навколо шестерні 4, повертає через втулку 9 сонячну панель 3 разом із закріпленими на ній термопріводамі 6 і 7 і екраном 8 в напрямку до сонця до тих пір, поки не почне висвітлюватися сонцем термопрівод 7, а термопрівод 6 не почне затінюють екраном 8. У цьому положенні сонячна панель 3 зупиниться, тому що не буде відбуватися подальшого збільшення різниці температур термопріводов 6 і 7. Добові та сезонні коливання температури повітря компенсуються поздовжнім переміщенням сонячної панелі вздовж осі 2, не викликаючи при цьому її повороту. Точність орієнтації сонячної панелі в запропонованому пристрої вище, ніж у прототипу. Це пояснюється тим, що термопріводи розташовані безпосередньо на рухомий сонячної панелі і характер з опромінення визначається шириною екрану і орієнтації його по відношенню до сонця, а отже і орієнтацією панелі на якій встановлений екран. Крім того, в запропонованому пристрої більш ефективно використовується теплова енергія сонця, оскільки осі термопріводов незалежно від орієнтації сонячної панелі постійно спрямовані перпендикулярно сонячному потоку, що так само підвищує точність орієнтації.
ФОРМУЛА ВИНАХОДУ
Сонячна установка, що містить сонячну панель, два телескопічних термопрівода і світловідбиваючий екран, що відрізняється тим, що сонячна установка містить вісь обертання, на якій встановлена сонячна панель з можливістю обертання і переміщення уздовж осі, і дволанковий передавальний механізм, одна з ланок якого пов'язане з віссю, термопріводи закріплені на сонячній панелі паралельно її площині з можливістю взаємодії з іншою ланкою передавального механізму, а екран поміщений між термопріводамі.
Версія для друку
Дата публікації 12.01.2007гг
