ВИНАХІД
Патент Російської Федерації RU2030025
фотоелектричних модулів
Ім'я винахідника: Холявін О.Б .; Хлопяннікова Л.М.
Ім'я патентовласника: Науково-виробниче підприємство "Сатурн"
Адреса для листування:
Дата початку дії патенту: 1989.04.04
Використання: винахід відноситься до геліотехніці і може бути використано в фотоелектричних енергосистемах з великим терміном служби. Сутність: фотоактивного полотно, що складається з послідовно-паралельного набору фотоперетворювачів, полягає в герметичне простір, обмежений з лицьового боку силікатним склом, а з тильного боку металевою фольгою. По периметру скла методом електростатичного приєднання закріплюється металева смуга з матеріалу, добре зварюється з тильної металевої фольгою шовного лазерної або ультразвукової зварюванням, фольга приварюється до металевої смузі, закріпленої на склі.
ОПИС ВИНАХОДИ
Винахід відноситься до геліотехніці, зокрема до фото-енергетика, і може бути використано в енергосистемах з великим терміном активного існування.
Відомий фотоелектричний модуль, що містить металеву раму, лицьове і тил силікатні скла і розташований між стеклами пакет, що складається з фотоактивного полотна, розміщеного між двома шарами низькомодульної клеїть плівки. Торцеві поверхні ФМ герметизировани мастикою [1].
Недоліками цього модуля є наступні: герметизація лицьовій і тильній поверхні модуля здійснюється двома силікатними стеклами, що істотно збільшує його матеріаломісткість і масу; герметизація торцевої поверхні модуля за допомогою мастики не забезпечує якісний захист фотоактивного полотна від атмосферної вологи протягом тривалого терміну експлуатації і є основним елементом, що визначає довговічність модуля.
Найбільш близьким до винаходу по технічній сутності і досягається ефекту є фотомодуль, що містить металеву раму, фотоактивного полотно, укладену між двома шарами низькомодульної клеїть плівки, захищене лицьовим склом і тильної плівкою. Герметизація торців ФМ здійснюється за допомогою мастики і гумового ущільнювача [2].
Недолік даного модуля полягає в тому, що при його виготовленні методом термічного формування пакета з фотоактивним полотном потрібна додаткова герметизація відкритих торців ФМ. Причому герметизація торців мастикою і гумовим ущільнювачем для надійної роботи ФМ недостатня, так як через ущільнювач і мастику проникає всередину модуля волога.
Багато низькомолекулярні клеять полімерні плівки, незважаючи на стійкість до вологи, сонячного світла, кисню повітря, озону, при тривалій експлуатації в умовах роботи ФМ подвеpгаются згодом деструкції з утворенням гідроперекисів і виділенням альдегідів. Через пори в полімерній клеїть плівці волога потрапляє безпосередньо на фотополотна, що є причиною його прискореної деградації. Ці ж фактори викликають окислення тоководов, сольові містки можуть викликати витік струму і навіть коротке замикання.
Метою винаходу є збільшення довговічності ФМ за рахунок посилення герметичності шляхом заварки фотоактивного полотна між неорганічними захисними матеріалами: силікатним склом з лицьового боку і металевою фольгою з тильного боку модуля.
Мета досягається тим, що створений фотоелектричний модуль, що містить металеву раму із закріпленим в ній за допомогою ущільнювача пакетом, що складається з фотоактивного полотна, розміщеного між двома шарами низькомодульної клеїть плівки, які укладені в порожнині, утвореної з лицьового боку силікатним склом, а з тильного боку захисним шаром, що відрізняється тим, що з метою збільшення довговічності модуля шляхом поліпшення герметичності порожнини пакета захисний шар виконаний з металевої фольги, ізольованою в зоні розміщення фотоактивного полотна електроізоляційним матеріалом, при цьому по периметру скла до нього електростатично приєднана металева смуга, до якої приварена металева фольга.

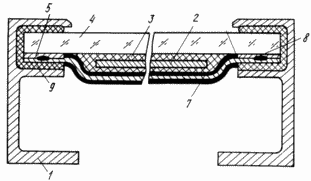

На кресленні показаний фотоелектричний модуль.
 |
Фотоелектричний модуль складається з металевої рамки 1, фотоактивного полотна 2, клеїть низькомодульної плівки 3, захисного силікатного скла 4, металевої смуги 5 електростатично приєднаної до скла, металевої фольги 6 з електроізоляційним покриттям 7, крім місць зварювання, зварного шва 8, герметично з'єднує скло з тильній фольгою, гумового профілю. |
МОДУЛЬ ВИКОНУЄТЬСЯ наступним чином
На захисне силікатне скло 4 електростатично приєднується металева смуга 5 (зазвичай алюмінієва) з фольги товщиною 50 мкм і шириною 5-10 мм. Смуга фольги приєднується до скла під робочою напругою до 1,6 кВ притисненням її роликом до поверхні нагрітого до температури 220-250 ° С скла з зусиллям до 150 Н при струмі до 1,5 А. При цьому виникає дифузія алюмінію в глиб скла з утворенням алюмосиликатов, за рахунок чого забезпечується надійне приєднання фольги до скла. Скло з приєднаною металевою смугою піддається технологічному процесу вакуумно-термічного формування з низькомодульної клеять плівками 3, фотоактивним полотном 2 і тильної металевої фольгою 6, дубльованої електроізоляційним покриттям 7. Після термоформования створюється зварений шов 8 між металевою смугою на склі і тильної фольгою.
При цьому використовується зварювання з малою зоною теплового впливу: ультразвукова або лазерна, що забезпечує герметичність ФМ протягом тривалого терміну служби. Герметизоване фотополотна поміщається в гумовий ущільнювач 9 і металеву рамку 1.
Техніко-економічні переваги пропонованої конструкції ФМ полягають у збільшенні його довговічності і надійності. Здатність герметизирующих полімерних матеріалів поглинати (сорбувати) воду викликає падіння електричного властивостей і, як наслідок, деградацію електричних характеристик ФМ. Це відбувається через те, що межмолекулярное і внутримолекулярное простір в полімерах становить 10 -7 -10 -9 м, тоді як розмір молекул води в найбільшому напрямку дорівнює 3 · 10 -10 м, тобто вода може проникати через будь-які герметики на основі полімерних композицій. Таким чином, захист торців мастикою не створює умови довговічності ФМ. Низькомодульної клеять плівки, застосовувані у виготовленні ФМ, при тривалій експлуатації піддаються дії вологи, кисню повітря, озону, різних кислот і солей, що містяться в водяних парах, що викликає деструкцію полімерів з утворенням активних хімічних сполук типу гидроперекисей і альдегідів. Як продукти деструкції так і проникаючі через мастику і плівку реагенти, що містяться в навколишньому середовищі, потрапляючи на фотополотна, викликають його деградацію, корозію тоководов, руйнують паяні з'єднання, створюють мікрошунти.
Застосувавши в конструкції ФМ повну герметизацію склом і металом, отримаємо нову якість виробу - надійний захист від впливів навколишнього середовища. Це дозволяє збільшити термін активного існування ФМ в два рази і довести його до 40 років, знизити в 2 рази вартість вироблюваної їм електричної енергії при однакових вихідних капітальних витратах.
Застосування щільної герметизації відкриває можливість використання більш ефективного фотополотна з малою стійкістю до дії зовнішнього середовища з застосуванням нових світлотехнічних матеріалів.
ФОРМУЛА ВИНАХОДУ
Фотоелектричних модулів, що містить металеву раму із закріпленим в ній за допомогою ущільнювача пакетом, що складається з фотоактивного полотна, розміщеного між двома шарами низькомодульної клеїть плівки, які укладені в порожнині, утвореної з лицьового боку силікатним склом, з тильного боку - захисним шаром, що відрізняється тим, що , з метою збільшення довговічності модуля шляхом поліпшення герметичності порожнини пакета, захисний шар виконаний з металевої фольги, ізольованою в зоні розміщення фотоактивного полотна електроізоляційним матеріалом, при цьому по периметру скла до нього електростатично приєднана металева смуга, до якої приварена металева фольга.
Версія для друку
Дата публікації 12.01.2007гг
