Патент Російської Федерації RU2133414

СОНЯЧНИЙ фотоелектричних модулів з концентраторами ЕНЕРГІЇ (ВАРІАНТИ)

Ім'я заявника: Всеросійський науково-дослідний інститут електрифікації сільського господарства
Ім'я винахідника: Безруких П.П. (RU); Стребков Д.С. (RU); Тверьяновіч Е.В. (RU); Артемов А.А. (RU); Петар Ракін (YU); Камишова С.А. (RU)
Ім'я патентовласника: Всеросійський науково-дослідний інститут електрифікації сільського господарства
Адреса для листування: 109456, Москва, 1-й Вишняківська пр.2, ВІЕСХ, ОНТИ і патентування
Дата початку дії патенту: 1998.03.12

Винахід відноситься до геліотехніці, зокрема до сонячних фотоелектричним модулів з концентраторами випромінювання для отримання електрики.

Завданням винаходу є підвищення ступеня концентрації сонячного випромінювання в фотоелектричному модулі і зниження його вартості. Зазначений технічний результат досягається тим, що оптичний елемент виконаний у вигляді концентратора енергії з прозорого для сонячного випромінювання матеріалу у вигляді призми 1 повного внутрішнього відображення, при цьому межею входу випромінювання 3 служить більше підставу призми 1, що має форму прямокутника, а межею виходу 4 випромінювання служить менше підставу оптичного елемента, що має форму кола, на якому встановлений фотоперетворювач 5, що повторює форму межі виходу 4. фотоперетворювачах 5 може бути виконаний згідно з другим варіантом з двосторонньою чутливістю і встановлений з примиканням другою стороною до вихідний межі 4 додаткового концентратора.

ОПИС ВИНАХОДИ

Винахід відноситься до геліотехніка е, зокрема до сонячних фотоелектричним модулів з концентраторами випромінювання для отримання електрики.

Відомий фотоелектричний модуль, що містить концентратор сонячної енергії, виконаний у вигляді оптично прозорою призми повного внутрішнього відображення, що має форму усіченої піраміди (а.с. СРСР N 1620784б МКІ ⁶ F 24J 2/08, БІ N2, 1991р.).

Різновеликі підстави служать гранями входу і виходу випромінювання. Фотоперетворювач встановлений в контакті з гранню виходу випромінювання, тобто в контакті з такою ж підставою. Відношення площ граней призми, що містять робочу поверхню і сонячні елементи, визначає коефіцієнт концентрації сонячного фотоелектричного модуля.

Недоліком даного конструктивного рішення є необхідність обрізати круглі пластини кремнію, що призводить до збільшення вартості модуля.

Найбільш близьким за технічною сутністю до пропонованого винаходу є фотоелектричний модуль, що містить оптичний елемент з трапецієподібним поперечним перерізом, бічні грані якого виконані відображають випромінювання, а разновеликие підстави служать гранями входу і виходу випромінювання, що має форму усіченого конуса (а.с. СРСР N1048260, МКІ ⁶ F24J3 / 02, БІ N38, 1983 г.).

Коефіцієнт заповнення поверхні в цьому випадку малий, отже, значна частина сонячного випромінювання не потрапляє на поверхню фотоперетворювача, що призводить до зниження вихідної потужності фотоелектричного модуля.

Завданням запропонованого винаходу є підвищення ступеня концентрації сонячного випромінювання в фотоелектричному модулі і зниження його вартості за рахунок раціонального використання площі робочої поверхні концентратора і спрощення технології виготовлення фотоелектричного модуля.

В результаті використання запропонованого винаходу підвищується питома потужність оптичного елемента, спрощується технологія виготовлення фотоелектричного модуля і знижується його вартість.

Вищевказаний технічний результат досягається тим, що в сонячному фотоелектричному модулі з концентратором енергії, що має оптично прозорий елемент з вхідний і вихідний гранями, фотоперетворювач, вихідна грань виконана в формі кола. Фотоперетворювач з двостороннім чутливістю встановлений на вихідних гранях двох концентраторів, спрямованих в протилежні сторони.

Сутність запропонованого винаходу пояснюється фіг.1, фіг.2, фіг.3.

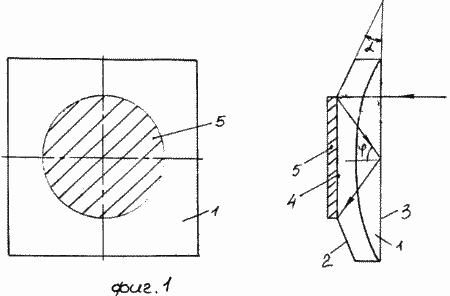

На фіг.1 представлена ​​загальна схема сонячного фотоелектричного модуля з концентратором
енергії з ходом променів.

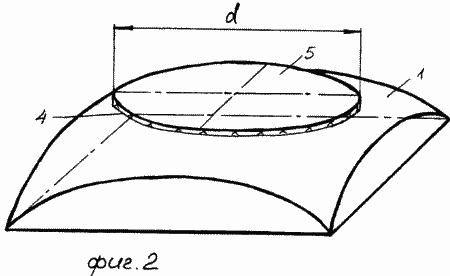

На фіг.2 зображено загальний вигляд сонячного фотоелектричного модуля.

На фіг. 3 представлений здвоєний сонячний фотоелектричний модуль з концентратором енергії.

Сонячний фотоелектричний модуль з концентратором енергії містить оптичний прозорий елемент 1, виконаний з матеріалу з коефіцієнтом заломлення n, конічну поверхню, що відбиває 2, прямокутну вхідні грань 3 і вихідну грань 4, на якій встановлений фотоперетворювач 5. Причому вихідна грань 4 виконана меншого розміру по відношенню до вхідний межі 3 і виконана у формі круга.

Сонячних фотоелектричних МОДУЛЬ працює наступним чином

Сонячне випромінювання потрапляє на вхідну грань 3 входу концентратора, проникає всередину, досягаючи конічних поверхонь, що відбивають 2, на яких нанесено покриття, що відбиває, відбивається до межі 3 входу випромінювання під кутом повного внутрішнього відображення, після чого відображається до вихідний межі 4 виходи оптичного випромінювання з концентратора, де встановлений фотоперетворювач 5, який перетворює випромінювання в електричний струм. У здвоєному сонячному фотоелектричному модулі з концентратором енергії фотоперетворювач 5 з двостороннім чутливістю встановлений на вихідних гранях 4 двох концентраторів, спрямованих в протилежні сторони. Працює сонячний фотоелектричний модуль аналогічним чином.

кут між конічною поверхнею і поверхнею входу випромінювання підбирається зі співвідношення

= 2 ,

де - Кут повного внутрішнього відображення для матеріалу концентратора, з коефіцієнтом заломлення n,

причому = arcsin1 / n.

При цьому максимальна концентрація випромінювання буде досягнута при виконанні умови:

d = 2h · tg2 , Де h - висота поперечного перерізу оптичного елемента; d - ширина меншого підстави оптичного елемента.

ФОРМУЛА ВИНАХОДУ

1. Сонячний фотоелектричний модуль, що містить концентратор енергії у вигляді оптично прозорого елемента з матеріалу з коефіцієнтом заломлення n, що має конічну поверхню, що відбиває, вхідні грань і вихідну грань меншого розміру в формі кола з встановленим на ній фотоперетворювачах, що відрізняється тим, що вхідні грань концентратора виконана у вигляді прямокутника.
2. Сонячний фотоелектричний модуль, що містить концентратор енергії у вигляді оптично прозорого елемента з матеріалу з коефіцієнтом заломлення n з бічної відбиває, вхідні грань і меншого розміру вихідну грань з встановленим на ній фотоперетворювачах, що відрізняється тим, що фотоперетворювач виконаний з двосторонньою чутливістю, а на його інший стороні з примиканням вихідний межею встановлений додатковий концентратор енергії.
