ВИНАХІД
Патент Російської Федерації RU2026515

Геліоустановки для стеження за ПОЛОЖЕННЯМ СОНЦЯ

Ім'я винахідника: Ашурли З.І. .; Гаджієв М.Г .; Путиловский М.Ю .; Шадрін В.І.
Ім'я патентовласника: Товариство з обмеженою відповідальністю "Астросолар"
Адреса для листування:
Дата початку дії патенту: 1992.11.30

Використання: в геліотехніці для стеження геліопріемніков за положенням Сонця. Суть винаходу: геліоустановка містить орієнтується оптичний елемент 1, встановлений на опорно - поворотному пристрої 3, і систему стеження. Остання включає розташовані симетрично щодо фокусу оптичного елемента 1 термобаллон 6 з легкозакипаючої рідиною, з'єднані за допомогою трубок 7 з компенсатором тиску. Геліоустановка містить і приймач 2 випромінювання, встановлений у фокусі оптичного елемента, юстіровочная вентиль 13, що з'єднує допомогою трубопроводів термобаллон 6, які розташовані на бічній поверхні приймача 2 випромінювання, і повзун 5, встановлений з можливістю переміщення уздовж опори. Компенсатор тиску виконаний у вигляді принаймні двох гідроциліндрів 9 по числу термобаллон, закріплених з боку порожнин на неробочій поверхні елемента 1 з можливістю його орієнтації на опорно - поворотному пристрої при переміщенні штоків гідроциліндрів 9, закріплених жорстко на повзунові 5. При цьому трубки 7 з'єднані з порожнинами відповідних гідроциліндрів 9.

ОПИС ВИНАХОДИ

Винахід відноситься до геліотехніці і може бути використано для стеження геліопріемніков за положенням Сонця.

В даний час проблема використання екологічно чистих, доступних і дешевих джерел енергії встала досить гостро. Особливе місце серед таких джерел енергії по невичерпності і доступності займає сонячна енергія. Системи спостереження геліоустановок за положенням Сонця, що використовуються в даний час, є або дорогими і енергоємними, які вимагають при експлуатації підвода, наприклад, електричної енергії, або мають невисокі швидкодію і точність при використанні енергії сонячного випромінювання і є досить складними.

Відома геліоустановка, що містить орієнтується сонячний колектор, встановлений з можливістю повороту навколо осі, розташованої в площині його симетрії, що збігається з напрямком орієнтації колектора, і механізм орієнтації, виконаний у вигляді балонів з легкозакипаючої рідиною, закріплених симетрично відносно площини симетрії колектора, і забезпечений симетрично розташованими випарниками, кожен з яких повідомлений з одним з балонів і розташований з ним опозитно щодо площини, що проходить через вісь обертання колектора і перпендикулярній площині симетрії колектора, кожен випарник забезпечений поворотним екраном, при цьому центр мас колектора розміщений на осі його обертання, а центр мас механізму орієнтації розташований нижче осі обертання [1].

Проте відома геліоустановка має невисоку швидкодію в результаті використання для орієнтації несфокусованого сонячного випромінювання і, як наслідок, високою інерційності при нагріванні до необхідного обсягу легкозакипаючої рідини, а спроби підвищити швидкодію за рахунок введення додаткових випарників з легкозакипаючої рідиною і відображають екранів значно ускладнюють систему стеження, збільшують витрата легкозакипаючої рідини і габарити геліоустановки. Точність орієнтації колектора є невисокою за рахунок труднощі рівній дозування і подальшого тривалого збереження рівних великих обсягів легкозакипаючої рідини у випарник і балонах, що викликає різну величину переміщення колектора при нагріванні балонів і випарника на одну і ту ж температуру.

Найбільш близьким за технічною сутністю (прототипом) є геліоустановка, що містить орієнтується оптичний елемент, встановлений на опорно-поворотному пристрої, і систему стеження, що включає діаметрально розташовані щодо фокусу оптичного елемента датчики, виконані у вигляді термобаллон з легкозакипаючої рідиною, з'єднаних за допомогою капілярних трубок з компенсаторами тиску, виконаними у вигляді сильфонов, диференціал, колеса якого з'єднані з сильфонами, а вал водила - з зубчастої передачею, пов'язаної з керуючим елементом сопел, з'єднаних через розподільні золотники гідропідсилювачів з системою повороту геліоустановки [2].

Однак відома геліоустановка має невисоку швидкодію через значну складність системи стеження і великого числа передавальних ланок (десять). Точність орієнтації оптичного елемента є невисокою за рахунок труднощі рівній дозування і подальшого тривалого збереження рівних обсягів легкозакипаючої рідини в балонах і сильфонні, що викликає різну величину переміщення оптичного елемента при нагріванні балонів і сильфонів на одну і ту ж температуру, а й з-за великої кількості передавальних ланок, і наявності непружних сильфонів, що деформуються на різну величину, які призводять до зниження надійності геліоустановки.

Досягається новим технічним результатом є підвищення надійності геліоустановки шляхом підвищення швидкодії і точності орієнтації оптичного елемента за положенням Сонця.

Технічний результат досягається тим, що в відому геліоустановку, що містить орієнтується оптичний елемент, встановлений на опорно-поворотному пристрої, і систему стеження, що включає розташовані симетрично щодо фокусу оптичного елемента термобаллон з легкозакипаючої рідиною, з'єднані за допомогою трубок з компенсатором тиску, введені приймачі випромінювання, встановлений у фокусі оптичного елемента, юстіровочная вентиль, який з'єднує за допомогою трубопроводів термобаллон, які розташовані на бічній поверхні приймача випромінювання, і повзун, встановлений з можливістю переміщення уздовж опори, а компенсатор тиску виконаний у вигляді принаймні двох гідроциліндрів по числу термобаллон, закріплених з боку порожнин на неробочий поверхні оптичного елемента з можливістю його орієнтації на опорно-поворотному пристрої при переміщенні штоків гідроциліндрів, закріплених жорстко на повзунові, при цьому трубки з'єднані з порожнинами відповідних гідроциліндрів.

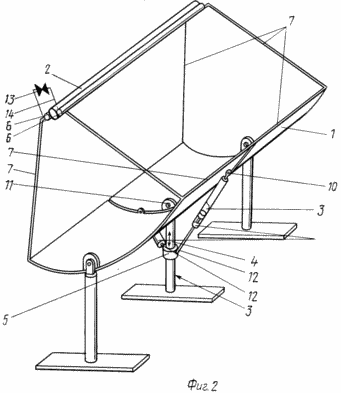

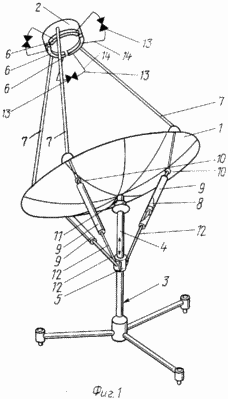

На фіг. 1 показана принципова схема геліоустановки для випадку параболічного оптичного елемента (колектора); на фіг.2 - то ж, для випадку Параболоциліндричні оптичного елемента (колектора).

Геліоустановка складається з ориентируемого оптичного елемента (колектора) 1, у фокусі якого встановлено приймач 2 випромінювання, опорно-поворотного пристрою 3 з встановленим з можливістю переміщення уздовж опори 4 повзуном 5, системи стеження, що включає розташовані симетрично щодо фокусу оптичного елемента (колектора) 1 на бічній поверхні приймача 2 термобаллон 6 з легкозакипаючої рідиною, з'єднані за допомогою трубок 7 з порожнинами 8 відповідних гідроциліндрів 9, закріплених з боку порожнин 8 на неробочий поверхні 10 оптичного елемента (колектора) 1 з можливістю його орієнтації на механізмі 11 повороту опорно-поворотного пристрою 3 при переміщенні штоків 12 гідроциліндрів 9, закріплених жорстко на повзунові 5, і юстіровочная вентиль 13, що з'єднує допомогою трубопроводів 14 термобаллон 6. В якості оптичного елемента (колектора) 1 криволінійної форми, наприклад параболічної або Параболоциліндричні, використовують, наприклад, оптичний елемент зі сплаву АМГ- 6, оброблений за стандартною технологією, наприклад, методом вільного абразиву з наступними оптичними параметрами: фокусна відстань - 1,5 м; оптична чистота (Р) = V.

Як юстіровочная вентиля 13, гідроциліндрів 9, трубок 7 і трубопроводів 14 використовують, наприклад, стандартні, непроникні для використовуваної легкозакипаючої рідини відповідні аналоги.

Як приймач 2 використовують, наприклад, трубопровід для дистиляції води, фотоелектричний перетворювач або двигун Стірлінга, що перетворює теплову енергію в механічну, і т.п. Як повзуна 5 використовують стандартний повзун, широко застосовуваний, наприклад, в паровозостроении і т.п. Як механізм 11 опорно-поворотного пристрою 3 використовують, наприклад, стандартний циліндричний шарнір (для параболоціліндра) або кулястий шарнір (для параболоїда, сфероїда і т.п.).

Як легкозакипаючої рідини використовують рідину, що має великий коефіцієнт теплового розширення або низьку температуру кипіння, переважно негорючу, наприклад фреон-114В2.

Геліоустановка працює наступним чином.

Для приведення геліоустановки в робоче положення відкривають юстіровочная вентиль 13, що з'єднує термобаллон 6, і тим самим розблокують гідроциліндри 9, відповідальні за орієнтацію оптичного елемента (колектора) 1, за рахунок вирівнювання тиску і кількості легкозакипаючої рідини в системі стеження. Встановлюють оптичний елемент (колектор) 1 таким чином, щоб сонячне випромінювання фокусувалася на приймач 2. Після цього закривають юстіровочная вентиль 13. При цьому без взаємодії з фокусом оптичного елемента 1 і при дрейфі температури навколишнього середовища в бік збільшення або зменшення легкокипящая рідина, що знаходиться в термобаллон 6, в разі встановленого в них рівності тисків під дією юстіровочная вентиля 13 відповідно збільшує або зменшує свій обсяг (на рівну величину в кожному з термобаллон). Зміна обсягу рідини компенсується зміною обсягу порожнин відповідних гідроциліндрів 9 на рівну величину, яка регулюється при необхідності зміщенням повзуна 5 вниз по опорі 4. При цьому ніякого переміщення оптичного елемента (колектора) 1 не відбувається.

При переміщенні фокуса на один з термобаллон 6 легкокипящая рідина в ньому набуває температуру вище температури навколишнього середовища, в результаті чого обсяг рідини в термобалоні збільшується в порівнянні з об'ємом рідини в інших термобаллон. За рахунок цього збільшується тиск на поршень відповідного гідроциліндра 9, обсяг порожнини цього гідроциліндра зростає. Відбувається розворот оптичного елемента (колектора) 1 за рахунок збільшення величини штока гідроциліндра, що знаходиться поза об'ємом гідроциліндра, за допомогою механізму 11 опорно-поворотного пристрою 3 таким чином, що фокус знову входить в простір між термобаллон на приймач 2. І така орієнтація оптичного елемента ( колектора) 1 триває протягом усього періоду експлуатації протягом світлового дня тим чи іншим з термобаллон 6 в залежності від положення Сонця на небосхилі і відповідного відхилення фокусу при переміщенні Сонця в бік того чи іншого термобаллона 6. Як зазначалося вище, в разі, коли змінюється температура середовища, тобто підвищується або знижується робоча температура рідини у всіх термобаллон 6, надлишковий тиск в гідроциліндрах регулюють зміною положення повзуна 5 по опорі 4 пристрої 3. Кількість гідроциліндрів 9 дорівнює числу термобаллон 6 і становить в разі параболоціліндра (фіг. 2) два термобаллона 6, розташованих симетрично і опозитно один одного щодо фокусу оптичного елемента 1, і два гідроциліндра 9 для переміщення оптичного елемента 1 в азимутальной площині, а в разі параболоїда, сфероїда і т.п. необхідно як мінімум три термобаллона 6, розташованих симетрично щодо фокусу оптичного елемента 1 і під кутом 60 градусів один до одного і три гідроциліндра 9 для переміщення оптичного елемента 1 в азимутально-зенітального площинах. Розміщення термобаллон 6 в зіткненні з бічною поверхнею приймача 2 дозволяє виключити інерційність орієнтації оптичного елемента 1 при зміщенні його фокуса в зазор між приймачем 2 і термобаллон 6. Відмова від сильфонов дозволяє підвищити точність передачі поворотного сигналу за рахунок виключення можливості їх деформування при передачі на різну величину . Обсяг легкозакипаючої рідини вибирають таким чином, щоб розширення було достатнім для здійснення повороту оптичного елемента 1 в необхідному діапазоні кутів протягом усього світлового дня.

Новим технічним результатом винаходу є підвищення надійності геліоустановки шляхом підвищення швидкодії і точності орієнтації оптичного елемента за положенням Сонця не менше ніж на 15% за рахунок зниження майже на порядок числа передавальних ланок у системі стеження, спрощення останньої; підвищення швидкодії орієнтації оптичного елемента не менше ніж на 15% за рахунок зниження майже на порядок числа передавальних ланок у системі стеження; підвищення точності орієнтації оптичного елемента не менше ніж на 10% за рахунок можливості вирівнювання тиску в термобаллон і гідроциліндрах за допомогою юстіровочная вентиля і зниження майже на порядок числа передавальних ланок у системі стеження, виключення деформуються сильфонов.

ФОРМУЛА ВИНАХОДУ

Геліоустановки, що містить встановлений на опорно-поворотному пристрої оптичний елемент з приймачем випромінювання, розташованим в його фокусі, і систему стеження, виконану у вигляді термобаллон з легкозакипаючої рідиною і гідроциліндрів, взаємодіючих з оптично-поворотним пристроєм, при цьому термобаллон розташовані симетрично щодо фокусу оптичного елемента і кожен з них повідомлений з порожниною свого компенсатора, що відрізняється тим, що термобаллон розташовані на бічній поверхні приймача і з'єднані попарно між собою трубопроводами з встановленими на них юстіровочная вентилями, компенсаторами тиску служать гідроциліндри, штоки яких жорстко з'єднані з повзуном, розташованим на опорі, шарнірно закріпленої на неробочий поверхні оптичного елемента, на якій закріплені і гідроциліндри з боку їх порожнин.

Версія для друку
Дата публікації 12.01.2007гг
