ВИНАХІД
Патент Російської Федерації RU2213912

СОНЯЧНИЙ ЕНЕРГЕТИЧНИЙ КОМПЛЕКС

Ім'я винахідника: Єжов В.С.
Ім'я патентовласника: Курський державний технічний університет
Адреса для листування: 305040, г.Курск, вул. 50 років Жовтня, 94, КДТУ, ОНБ, Проректору з наукової роботи КДТУ
Дата початку дії патенту: 2001.11.05

Пристрій відноситься до геліотехніці, а саме до засобів отримання тепла, холоду і електрики за допомогою сонячної енергії. Пристрій містить геліоприймача, що складається з геліопокритія з каналами, які розділені поперечними перегородками, що утворюють ступені підйому, виконаними з пористого матеріалу висотою, рівній висоті підняття рідини в капілярі, і порожнисті парові камери висотою, що дорівнює діаметру парового бульбашки, і забезпечені нижнім колектором і верхнім барабаном , ежектор, конденсатор, акумулятор тепла, випарник, акумулятор холоду, дросель, турбогенератор з конденсатором, з'єднані між собою системою трубопроводів з гідрозатворів, причому турбогенератор пов'язаний електропроводів з електричним акумулятором. Технічний результат досягається за рахунок підвищення ефективності та розширення функціональних можливостей пристрою.

ОПИС ВИНАХОДИ

Пропонований винахід відноситься до геліотехніці, зокрема до засобів отримання тепла, холоду і електрики за допомогою сонячної енергії.

Відома система сонячного теплопостачання будівлі, яка містить геліоприймача, пов'язаний з ним прямими і зворотними трубопроводами акумулятор тепла, теплообмінник передачі тепла, циркуляційний насос, який регулює рухливий екран, ежектор, встановлений в повітряному обсязі акумулятора тепла, запірно-регулююча арматура [1].

До недоліків відомого пристрою відносяться наявність циркуляційного насоса і регулює екрану, що знижує ефективність і ККД пристрою, а й залежність температури охолоджуваного агента від температури зовнішнього повітря, що обмежує параметри одержуваного енергоносія.

Більш близьким до пропонованого пристрою є сонячна установка кондиціонування повітря, що складається з геліоприймача, виконаного з геліопокритія з каналами для теплоносія, циркуляційного насоса, компресора, випарника, конденсатора, акумулятора тепла, дроселя, теплообмінників, запірно-регулюючої апаратури (магнітних вентилів), з'єднаних між собою системою трубопроводів, яка працює в режимі отримання тепла в холодний період і в режимі отримання холоду в теплий період [2, с. 323].

Недоліками відомого пристрою є необхідність використання циркуляційного насоса і компресора, що ускладнює його конструкцію, знижує ефективність і надійність, а й неможливість одночасного отримання різних видів енергії: тепла, холоду, електрики, що обмежує функціональний діапазон пристрою.

Завданням, на вирішення якої спрямовано пропоноване винахід, є підвищення ефективності використання сонячної енергії та розширення функціональних можливостей пристрою.

Поставлена ​​задача реалізується в сонячному енергетичному комплексі, що містить геліоприймача, виконаний з геліопокритія з каналами, які розділені поперечними перегородками, що утворюють ступені підйому, виконаними з пористого матеріалу з порами у вигляді вертикальних конічних капілярів, звернених вершиною усіченого конуса вгору, висотою, рівною або меншою висоти підйому рідини силами поверхневого натягу, і порожнисті парові камери висотою, що дорівнює діаметру парового бульбашки робочої рідини, а нижні і верхні торці каналів геліоприймача забезпечені нижнім колектором і верхнім барабаном, відповідно, ежектор, конденсатор, акумулятор тепла, випарник, акумулятор холоду, дросель, турбогенератор з конденсатором, з'єднані між собою системою трубопроводів, забезпеченою запірно-регулюючої апаратурою і гідрозатворів, причому турбогенератор пов'язаний електропроводів з електричним акумулятором.

Технічним результатом пропонованого винаходу є одночасне отримання за допомогою сонячної енергії тепла, холоду і електрики.

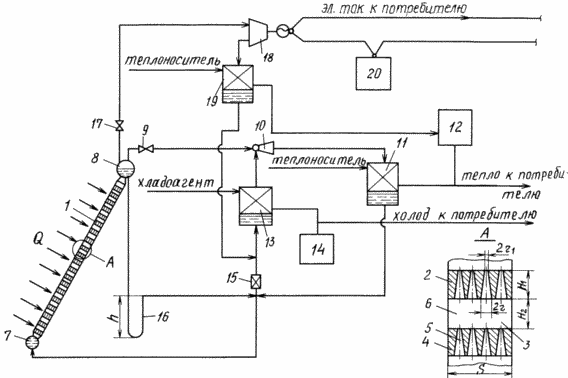

На кресленні представлений пропонований сонячний енергетичний комплекс. Сонячний енергетичний комплекс (ПЕК) містить геліоприймача 1, що складається з геліопокритія 2, каналів 3 циркуляції робочого тіла (парожидкостной суміші), які розділені поперечними перегородками, що утворюють ступені підйому 4, виконаними з пористого матеріалу з порами у вигляді вертикальних конічних капілярів 5 висотою рівною H _1, і порожнисті парові камери з висотою, рівною Н _2, причому нижні і верхні торці каналів 3 геліоприймача 1 з'єднані з нижнім колектором 7 і верхнім барабаном 8 відповідно, який в свою чергу пов'язаний трубопроводами через вентиль 9 з ежектором 10, конденсатором 11, акумулятором тепла 12, випарником 13, акумулятором холоду 14 і через дросель 15 і гідрозатвор 16 висотою h з нижнім колектором 7, а через вентиль 17 з турбогенератором 18 і конденсатором 19, і з'єднаних з рештою системи трубопроводів, причому турбогенератор 18 з'єднаний електропроводів з електричним акумулятором 20 .

В основу роботи пропонованого СЕК поряд з використанням сонячної енергії, принципів дії ежекторной холодильної машини і турбогенератора покладено властивість рідини створювати в капілярах капілярний тиск, що визначається за формулою Лапласа



де - Коефіцієнт поверхневого натягу, Н / м;

r '- середній радіус кривизни меніска рідини в капілярі, м;

і підйом рідини за рахунок цього тиску на висоту (прийняту за висоту ступені підйому)



де g - прискорення вільного падіння, м / с ^2;

- Кут змочування, град;

r - радіус капіляра, м;

r = r'cos (В разі повного змочування cos = 1).

Для забезпечення руху парожидкостной суміші в ступені підйому 4 тільки вгору капіляри 5 повинні володіти позитивним капілярним потенціалом, для чого виконані у формі вертикальних усічених конусів (нижній радіус r ₁ більше верхнього радіуса r ₂ [3, с. 303, 304].

Для забезпечення підйому парожидкостной суміші і підвищення тиску пара в каналах 3 геліоприймача 1 від тиску робочої рідини Р _до на I-го ступеня 4 до тиску Р ₀ на верхній передбачений ступінчастий підйом парожидкостной суміші на висоту Н ₁ на кожного ступеня 4, для чого на вході в капіляри 5 кожному ступені підйому 4 створюється вільна поверхня рідини за рахунок її властивості при кипінні утворюватибульбашки пара діаметром



де d ₀ - діаметр бульбашки пари, м;

f - частота утворення бульбашок пари, 1 / с;

- Щільність рідини і пара, відповідно, кг / м ³ [4, с. 153], розмір якого прийнято за відстань Н ₂ між ступенями підйому рідини 4 і, відповідно, висоту парової камери 6.

В якості робочої рідини СЕК можуть бути використані вода, аміак, різні види хладонов в залежності від призначення одержуваного пара і параметрів теплоносія.

СЕК працює наступним чином.

Перед початком роботи контур СЕК заповнюється таким чином, щоб були заповнені ступені підйому 4, парові камери 6 в каналах 3 геліоприймача 1 до заповнення наполовину верхнього барабана 8. У міру нагрівання геліоприймача 1 робоча рідина нагрівається і починає рухатися в каналах 3 вгору, а в циркуляційному контурі, утвореному опускним трубопроводом з гідрозатворів 16, висота якого h забезпечує опір рівне різниці робочих тисків у верхньому барабані 8, Р ₁ і конденсаторі 11, Р ₂ і ділянкою конденсатопроводу від дроселя 15 до нижнього колектора 7, вниз за рахунок сил природного циркуляційного тиску Р _e аналогічно руху рідкого теплоносія в системах опалення [5, с. 300], створюючи тим самим загальний рух рідини в контурі циркуляції геліоприймача 1 і виділяючи пар з рідини, що нагрівається. У міру нагрівання робочої рідини під стінами каналів 3, що примикають до геліопріемному покриттю 2, починається її кипіння, що тягне за собою утворення парових бульбашок, які локалізуються в парових камерах 6, висота яких Н ₂ обумовлена діаметром парового бульбашки d ₀ і визначається за рівнянням ( 3). При цьому частина парових камер 6, віддалена від геліопокритія 2, ще заповнена робочою рідиною, і тут триває рух рідини за рахунок природного циркуляційного тиску Р _е. При збільшенні потоків тепла від геліопокритія 2 ширина парової прошарку в парових камерах 6 збільшується до значення S, величину якої приймають в залежності від інтенсивності сонячного опромінення і властивостей геліопокритія 2.

Парові прошарку в парових камерах 6 обумовлюють створення на вході в кожну щабель підйому 4 і, відповідно, на вході в кожен капіляр 5 вільну поверхню рідини, утворену зовнішньої плівкою парового міхура, забезпечуючи тим самим підйом парової суміші за рахунок капілярних сил в кожному ступені підйому 4 через капіляри 5, форма яких у вигляді звужується до верху конуса з радіусами r ₁ і r _2, відповідно, визначає рух парожидкостной суміші тільки вгору в сторону вершини конуса (кут конусності приймається за рекомендаціями для конічних насадков [6, с. 298]. При цьому в капілярах 5 створюється капілярний тиск, що дозволяє підняти парожідкостная суміш в кожному ступені 4 на висоту, меншу або рівну H _1, яка визначається за формулою (2) і уточнене значення якої приймають з конструктивних міркувань. в результаті тиск на кожній вишеследующей ступені 4 зростає в порівнянні з тиском на попереднього ступеня на величину капілярного тиску Р _с, що визначається за формулою (1), і, таким чином, тиск пари на виході з барабана 8 буде більше тиску на вході рідини в нижній колектор 7 геліоприймача 1 на величину

P = _P c n ... (4),

де n - число ступенів капілярного підйому, шт.

Повний тиск пара P ₁ на виході верхнього барабана 8 дорівнюватиме

Р ₁ = Р _до + Р ... (5),

де р _до - тиск рідини на вході в нижній колектор 7.

Перенесення рідини і пара в парових камерах 6 від верхньої поверхні нижньої ступені підйому 4 до нижньої поверхні вишерасположенной ступені 10 і, відповідно, до входу в капіляри 11 здійснюється дифузією і конвекцією відповідно до закону тепломассобмена [7, с. 132, 262].

Далі в верхньому барабані при тиску P ₁ з парожидкостной суміші виділяється пар, який ділиться на дві частини, а відокремилася рідина опускається в контур циркуляції. При цьому одна частина отриманого пара з верхньої частини барабана 8 через регулювальний вентиль 9 надходить в ежектор 10, який засмоктує вторинний пар з випарника 13, створюючи там розрідження Р ₃ і знижуючи тиск до Р _2, звідки пар направляється в конденсатор 11, де кондиціонує, віддаючи тепло конденсації теплоносія, який направляють споживачеві і в акумулятор тепла 12, а отриманий конденсат з тиском Р _до ~ Р ₂ (без урахування опорів) частково надходить в нижній колектор 7, змішуючись в циркуляційному контурі з котельної рідиною, частково ж через дросель 15, де дросселируется до тиску розрідження Р _3, в випарник 13, де при розрідженні Р _3, знижується температура кипіння робочої рідини, відбувається її випаровування при низькій температурі з утворенням вторинного пара, засмоктуваного ежектором 10, охолодження хладоагента, який далі направляють споживачеві і в акумулятор холоду 14.

Іншу частину отриманого пара з тиском Р ₁ з верхнього барабана 8 через регулювальний вентиль 17 направляють в турбогенератор 18, що виробляє електричний струм, який відправляють споживачеві і в електричний акумулятор 20, а "пом'ятий пар" після турбогенератора 18 з тиском Р ₃ надходить в конденсатор 19 , де конденсується, віддаючи тепло теплоносія, який направляється далі в тепловий акумулятор 12, що утворився конденсат змішується з рештою конденсатом, що надходять у випарник 13 після дроселя 15.

Кількість і параметри пара, одержуваного в геліоприймача 1 і, відповідно, кількість і параметри всіх видів енергії, що виробляються СЕК, залежать від інтенсивності сонячного опромінення, числа ступенів підйому 4 і площі їх перетину в каналах 3 геліоприймача 1, кількісних і якісних характеристик геліопріемного покриття 2 та іншого обладнання, а й властивостей робочої рідини.

Таким чином, пропонований СЕК забезпечує одночасне отримання тепла, холоду і електрики з використанням сил поверхневого натягу, що збільшує ефективність і розширює діапазон застосування сонячної енергії.

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. А.с. СРСР 1657895, М.кл. F 24 J 2/42, 1991.

2. В.Н. Богословський та ін. Кондиціювання повітря і холодопостачання. М .: Стройиздат, 1985, 367 с.

3. А.В. Ликов, Тепломассообмен. Довідник. М .: Енергія, 1978, 480 с.

4. А.М. Кутєпов та ін. Гідродинаміка і теплообмін при паротворенні. М.: Вища. школа, 1977, 352 с.

5. В.Н. Богословський, А.Н. Сканаві. Опалення. М .: Стройиздат, 1991, 736 тс.

6. А. Д. Альтшуль, П.Г. Кисельов. Гідравліка та аеродинаміка. М .: Стройиздат, 1975, 328 с.

7. А.І. Плановський, П.І. Миколаїв. Процеси і апарати хімічної і нафтохімічної технології. М .: Хімія, 1972, 496 с.

ФОРМУЛА ВИНАХОДУ

Сонячний енергетичний комплекс, що містить геліоприймача, що складається з геліопокритія з каналами, випарник, конденсатор, акумулятор тепла, дросель, ежектор, з'єднаних між собою системою трубопроводів з запірно-регулюючої арматурою, що відрізняється тим, що канали геліоприймача розділені поперечними перегородками, що утворюють ступені підйому, виконаними з пористого матеріалу, з порами у вигляді вертикальних конічних капілярів, звернених вершиною усіченого конуса вгору, висотою, рівною або меншою висоти підйому рідини силами поверхневого натягу, і порожнисті парові камери висотою, що дорівнює діаметру парового бульбашки робочої рідини, нижні і верхні торці каналів забезпечені нижнім колектором і верхнім барабаном, відповідно, з'єднаних з іншим обладнанням, в яке і включені акумулятор холоду, турбогенератор з конденсатором, системою трубопроводів з гідрозатворів, причому турбогенератор пов'язаний електропроводів з електричним акумулятором.
