ВИНАХІД
Патент Російської Федерації RU2278228
Спосіб скріплення ДОЩОК
Ім'я винахідника: Надинского Марк Миколайович (RU); Надинского Володимир Маркович
Ім'я патентовласника: Надинского Марк Миколайович (RU); Надинского Володимир Маркович
Адреса для листування: 144003, Московська обл., М Електросталь, пр. Леніна, 43, кв.47, М.Н. Надинского
Дата початку дії патенту: 2004.06.24
Винахід відноситься до галузі будівництва, зокрема до способу кріплення дерев'яних покриттів. Технічний результат винаходу полягає в забезпеченні щільного, без щілин покриття, що підвищує його міцність і довговічність. Спосіб кріплення дощок або панелей включає виконання в дошках або в панелях заглиблень, склеювання дощок або панелей по бічних сторонах, розміщення в кожному поглибленні кріпильного профілю з пазом і подальше поджатие дощок або панелей з боків через пружні елементи, опорою яких є елементи каркаса, і закріпленням кріпленням через паз дощок або панелей до каркасу. Захватні частину кріпильного профілю - полку - розміщують в поглибленні дощок або панелей, а нижню частину кріпильного профілю, що має паз, розміщують у виїмці каркаса, з утворенням між кріпильним профілем і місцем кріплення зазору, при цьому з'єднання дощок або панелей з каркасом здійснюють упругодозірованно.
ОПИС ВИНАХОДИ
Винахід відноситься до будівництва будинків, споруд хозблоков, виробів з дерева, а точніше для виготовлення та оздоблення з дощок, панелей з дощок: підлог, стін, стель і дерев'яних виробів.
Відомий спосіб кріплення дощок до каркасу, лагам цвяхами, тобто прошивки дощок через товщину або через кромку (див. А.М.Шепелев. Ремонт квартири своїми руками. М., Московський робочий, 1979 г.).
Цей традиційний спосіб кріплення дощок має такі недоліки. Дошки жорстко закріплюються цвяхами на лагах, і при всиханні між дошками утворюються щілини.
Шпаклювання вимагає додаткових коштів, праці. Неминучі часті ремонти. Наявність капелюшків цвяхів на поверхні дощок не естетично.
Дошки в процесі експлуатації всихають, зменшуються їх розміри, між дошками збільшуються зазори, і при збільшенні вологості розміри збільшуються. Все це призводить до викривлення дощок.
З відомих способів кріплення дощок найбільш близьким за технічною сутністю є спосіб кріплення дощок при виготовленні підлог, стін, стель за патентом RU №2221121, Е 04 F 13/10. Цей спосіб не охоплює інші види кріплення дощок без щілин. Цей спосіб включає операції висвердлювання поперечних отворів в дошках, пропускання через них стяжок, встановлення на кінцях стяжок пружних елементів з гайками та шайбами, що відрізняється тим, що співвісно отворів в дошках виконують пази, в які на стяжках встановлюють дуги і кріплення з боковим зазором на всихання , дошки склеюють, але перед цим через дуги дошки закріплюють кріпленням на каркасі. Пази під дуги можуть бути виконані на каркасі.
Цим способом можна закріплювати порівняно тонкі дошки, так як поперечні отвори в дошках і пази помітно послаблять поперечні перетину дощок, що в ряді випадків неприпустимо. Спосіб ускладнює виготовлення покриттів свердління наскрізних отворів в дошках, виготовленням стяжок і кріплення на стяжках, складанням на стяжках.
Завдання цього винаходу полягає в створенні більш простого способу виготовлення, кріплення дощок до каркасу, що дозволяє збирати щільні підлоги, стіни, стелі та інші настили з будь-яких дощок, сортиментів і з більш тонких дощок, не послаблюючи міцності дощок. Спосіб забезпечує постійно щільне без щілин з'єднання цих дощок.
Поставлена задача досягається тим, що в пропонованому способі кріплення при виготовленні підлог, стін, стель, настилів не виконуються наскрізні поперечні отвори в дошках, не застосовуються стяжки. Дошки до підлоги підтискаються по одному з пропонованих рішень. Дошки між собою з'єднані і можуть підтискатися пружними елементами, встановленими з двох сторін настилу. Дошки можуть бути склеєні по бічних сторонах.
Поставлена задача досягається тим, що в цій заявці на спосіб кріплення дощок розроблені рішення, за якими дошки або панелі з дощок міцно з'єднані між собою і є "плаваючими" в межах розмірів всихання і розбухання деревини, з'єднані з каркасом кріпильними профілями і аналогічного призначення елементами, з'єднують їх з каркасом і дозволяють зміщуватися на задану величину, наприклад, при усушку і зволоженні самих дощок і каркаса.
Цим способом досягається постійна щільність настилу, тобто відсутність щілин між дошками, збільшення міцності, надійності, довговічності покриття, і в результаті покращується екологічність, естетичність, досягається щільність з'єднуються дощок між собою. Нежорстке з'єднання їх з повним правом, каркасом забезпечує обмежене, розрахункове переміщення дощок.
Пропоновані способи є розвитком напрямки способів, представлених в патенті RU №2221121, є прототипом даному.
Пази, що забезпечують можливість зсуву дощок при їх усушку і розбуханні, можуть бути виконані в самих дошках, в секціях з дощок, в кріпленні, в кріпильних профілях, в напрямних, в елементах каркаса, в самому каркасі. Залежно від величини усушки, зволоження, розмірів покриття з дощок розміри пазів по довжині і ширині визначають розрахунковим шляхом і відповідно вибирають один з варіантів способу. Для великих настилів передбачають і і в елементах каркаса поздовжні пази і поперечні пази відповідної величини. Полки кріпильних профілів можливо розташовувати по товщині дошки, з лицьового боку дошки, а й з протилежного боку відносно лицьової. Для розміщення кріпильних профілів в дошках в каркасі виконують відповідні поглиблення, а й пази для переміщення дощок в межах пазів.
Настили з боків по ширині, а іноді і по довжині з торців підтискають пружними елементами. Цим способом можна покрити великі площі щільним настилом дощок, який залишиться щільним на весь період його використання. Можливо виконувати покриття "плаваючим" цим способом без поджима з боків елементами.
Щільне з'єднання дощок, панелей з дощок можливо з паркетом, з поджатием і склеюванням по бічних поверхнях і нежорстке через пази, плінтуси, кріплення, поджатие їх до основи, каркаса дозволяє домогтися щільного, міцнішого, довговічного настилу. Підвищується естетичність, екологічність, герметичність покриття. Підвищуються якісні характеристики покриття. Виконання операцій обробки, включаючи нанесення фарб, лаків, можливо в виробничих умовах, що підвищує продуктивність зайнятих цими операціями і підвищує якість, так як виконується на спеціалізованому підприємстві.
Нижче наводяться конкретні приклади виконання винаходу з посиланням на прикладені креслення, на яких показано кріплення дощок і панелей до каркасу:
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Фиг.1, 2, 3 - через пази кріпильних профілів; Фіг.4, 5 - з поджатием пружними елементами з боків і з торців; Фіг.6, 7 - через поперечні і поздовжні пази напрямних; Фіг.8, 9 - через пази шпунтових профілів - планок; Фіг.10 - наскрізним кріпленням в пазах напрямних каркаса; Фіг.11, 12 - смугами через скоби; Фіг.13 - ковзаючим кріпленням. |
У всіх варіантах виконання способу передбачена можливість для дощок або панелей з дощок переміщатися щодо каркаса в поперечному і в поздовжньому напрямках, наприклад, при усушку і зволоженні деревини.
Спосіб кріплення дощок, панелей з дощок, іншого сортименту з деревини, що виключає утворення щілин, може виконуватися за кількома варіантами або по їх сполученням:

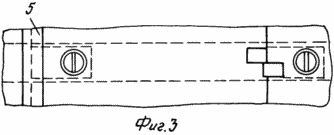

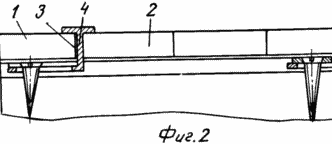

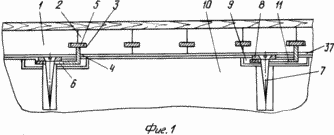

1. Фиг.1, 2, 3. У дошках 1 або панелях 2 перед складанням, перед склеюванням виконують поглиблення 3 розміщення кріпильних профілів 4 і їх поличок 5, виконують пази 6. У поглибленнях 3 встановлюють кріпильні профілі 4 з поличками 5. Дошки 1 , панелі 2 з кріпильними профілями 4 закріплюють через пази 6 кріпленням 7, який спирається на планки або шайби 8. Нижня частина кріпильного профілю 4, що має пази 6, розміщується в виїмках 9 каркаса 10. Виїмки 9 можуть виконуватися в дошках 1, в елементах панелей 2, в елементах каркаса 10 з таким розрахунком, щоб між кріпильним профілем 4 і місцем кріплення залишався зазор 11 при пружно-підібраними дошками 1, наприклад, до каркасу 10. і встановлюють і закріплюють наступні дошки 1, панелі 2. Виходить пружно - стиснуті, плаваюче в заданих величинах покриття з дощок, панелей.

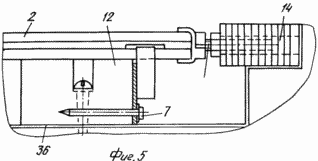

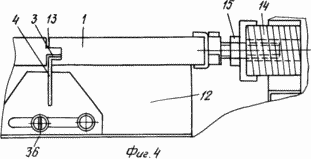

2. Фіг.4, 5. На дошки 1, на панелі 2 перед кріпленням кріпильними профілями 4 наносять на бічні поверхні клей 13. Кріплення кріпленням 7 виконують на бічних поверхнях лаг брусків 12. Зміцнюючи дошки на брусках 12 отримують панелі 2, які встановлюють на каркас 10, закріплюють бруски кріпленням 7 на каркасі 10, з'єднують інші панелі 2 і підтискають з боків з необхідним зусиллям через пружні елементи 14, наприклад, гвинтовими парами 15 або пристроями аналогічного призначення. Опорою для гвинтових пар 15 і пружних елементів в даних випадках є каркас 10. При укладанні довгих покриттів з дощок 1 панелей 2 їх склеюють по довжині клеєм 13 і підтискають по торцях, що показано на фіг.5, через пружні елементи 14 пристроями аналогічного призначення 15 . Можливе кріплення брусків 12 до каркасу 10 клеєм 13.

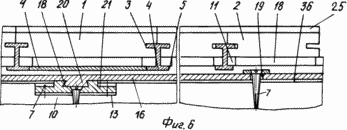

3. Фіг.6, 7. Дошки 1 або панелі 2 з'єднують кріпильними профілями 4 з поперечними напрямними 16, утапливая нижні полиці 5 кріпильних профілів 4 в прорізах 17 полиць 18 напрямних 16. Або закріплюють напрямні 16 через пази 19 кріпленням 7 з каркасом 10. можливо при довгих настилах кріплення поперечних напрямних 16 виступами 20 в пазах 18 поздовжніх напрямних 21, що з'єднуються кріпленням 7 або клеєм 13 з каркасом 10.

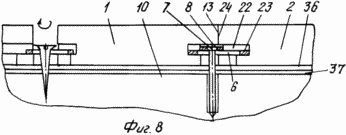

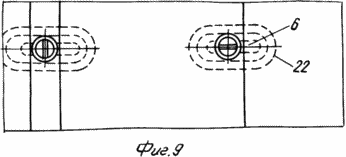

4. Фіг.8, 9. На дошках 1, панелях 2 виконують пази з плічками 22, на планках профілях 23 виконують пази 6. Через пази 6 і пази 22 кріпленням 7, 8 з'єднують дошки 1, панелі 2, проклеєні по бічних поверхнях 24 клеєм 13, з каркасом 10 і підтискають гвинтовими парами 15 через пружні елементи 14.

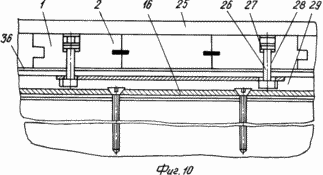

5. Фіг.10. Дошки 1 або панелі 2 без паркету або з паркетом 25 кріплять попарно сполученим кріпленням 26, через пружні елементи 27 і наскрізні отвори з полками 28 в потайних пазах 29 поперечних напрямних 16.
6. Фіг.11, 12. Скоби 30 разом з смугами 31 закріплюють на нижньому боці дощок 1, панелей 2. Смуги 31 кріпленням 7 закріплюють на каркасі 10. Дошки 1 і панелі 2 підтискають гвинтовими парами 15 через пружні елементи 14. Упором для гвинтових пар 15 можуть служити виступи 32 смуг 31 або каркас 10.
7. Штир 34 закріплюють в бічних частинах дощок 1 або панелей 2, на нього надягають кріпильний профіль 33, який через паз 6 або виступ пружно зі свободою переміщення закріплюють скобою 35 в бічній частині бруска 12. Бруски 12 закріплюють на каркасі кріпленням 7 або клеєм 13 .
Залежно від матеріалу каркаса, дощок і вимог між каркасом і дошками розміщують гідроізоляційний матеріал 36 і, наприклад, полімерну плівку 37.
За зазначених варіантах і аналогічним варіантів, згідно з цим способом передбачена можливість зміщуватися дошках 1 і панелям 2 уздовж і поперек. Пружно-дозовано дошки 1 і панелі 2 підтягнуті до каркасу з певним зусиллям, щоб бути скріпленими з каркасом 10. Пружне поджатие дощок 1, панелей 2 з боків і з торців забезпечує надійне склеювання і покращує умови зміщення при усушку або зволоженні деревини.
Величина пазів в поперечному і поздовжньому напрямку настилу розраховується за коефіцієнтом усушки відповідно до ГОСТ 164838-71.
У багатьох інших випадках в підлогах, стінах, стелях, настилах при жорсткому кріпленні до каркаса між дошками утворюються щілини, так як деревина всихає по ширині і довжині і товщині дощок.
Даним способом кріплення забезпечується вибірка зазорів "плаваючих" підлог і інших покриттів і виключення утворення щілин між дошками.
Зусилля стиснення дощок і панелей з боків і торців через пружні елементи в спрощеному вигляді можна підрахувати за формулою:
P> P 1 · F,
де P 1 - сумарна сила підтискання дощок до каркасу;
F - сумарний коефіцієнт тертя між дошками і каркасом.
Для виключення розкриття щілин зусилля стиснення Р про одно:
P o> P 1 · F + P до,
де P к - зусилля, що виникає при викривленні дощок.
Величину поджима дощок з боків гвинтовою парою через пружні елементи визначають, виходячи з розміру покриття, коефіцієнта усушки матеріалу дощок, брусків, каркаса, виходячи з умов експлуатації та характеристики матеріалів покриття.
У ряді випадків після склеювання дощок і панелей по бічних поверхнях пристрою підтискають дошки з боків і торців можуть бути зняті.
Дошки, панелі, каркас, направляючі, кріплення захищають від впливу атмосферної вологи та інших явищ, що призводять до руйнування.
Заявляється винахід в порівнянні з відомими дозволяє:
- Істотно спростити кріплення дощок, панелей між собою і до каркасу із забезпеченням щільного без щілин настилу;
- Виключити ослаблення перетину дощок, панелей, викликане свердлінням отворів для стяжок;
- Забезпечити кріплення більш тонких дощок, тонше 12 мм, без щілин;
- Перешкоджати викривленню дощок в настилах;
- Багаторазово скоротити терміни виготовлення покритті з дощок, панелей, паркету;
- Зменшити вартість покриттів з дощок, панелей, паркету;
- Виготовляти індустріальними методами в масовій кількості в виробничих умовах повністю готові покриті лаком, фарбою дошки, панелі, настили і з паркетом, монтувати за короткі терміни з високою якістю без застосування праці висококваліфікованих фахівців;
- Досягти найкращого для покупця значення величини - ціна x якість.
ФОРМУЛА ВИНАХОДУ
Спосіб кріплення дощок або панелей, що включає виконання в дошках або в панелях заглиблень, склеювання дощок або панелей по бічних сторонах, розміщення в кожному поглибленні кріпильного профілю з пазом і з подальшим поджатием дощок або панелей з боків через пружні елементи, опорою яких є елементи каркаса, і закріпленням кріпленням через паз дощок або панелей до каркасу, який відрізняється тим, що захватні частину кріпильного профілю - полку - розміщують в поглибленні дощок або панелей, а нижню частину кріпильного профілю, що має паз, розміщують у виїмці каркаса з утворенням між кріпильним профілем і місцем кріплення зазору, при цьому з'єднання дощок або панелей з каркасом здійснюють упругодозірованно.
