| початок розділу
Виробничі, аматорські радіоаматорські Авіамодельний, ракетомодельного Корисні, цікаві |
хитрощі майстру
електроніка фізика технології винаходи |
таємниці космосу
таємниці Землі таємниці Океану хитрощі Карта розділу |
  |
| Використання матеріалів сайту дозволяється за умови посилання (для сайтів - гіперпосилання) | |||
Навігація: => |
На головну / Каталог патентів / В розділ каталогу / Назад / |
|
ВИНАХІД
Патент Російської Федерації RU2288200
Керамічна МАСА ДЛЯ ОТРИМАННЯ ЦЕГЛИ
Ім'я винахідника: Абдрахімова Олена Сергіївна (RU); Абдрахімов Володимир Закирович (RU)
Ім'я патентовласника: Державна освітня установа вищої професійної освіти "Самарський державний архітектурно-будівельний університет" (СГАСУ) (RU)
Адреса для листування: 443001, Самара, вул. Молодогвардійська, 194, СГАСУ, патентний відділ
Дата початку дії патенту: 2005.02.22
Винахід відноситься до промисловості будівельних матеріалів, переважно до складів мас для отримання керамічної цегли. Технічним результатом винаходу є зниження усадки і водопоглинання керамічної маси. Зазначений технічний результат досягається тим, що керамічна маса містить глинистий частина "хвостів" гравітації циркон-ільменітових руд і кальційвмісний шлак від виплавки чавуну, при наступному співвідношенні компонентів в мас.%: Глиниста частина "хвостів" гравітації циркон-ільменітових руд - 50 80, кальційвмісний шлак від виплавки чавуну - 20-50. Використання відходів виробництв при отримання цегли сприяє їх утилізації, охорони навколишнього середовища і розширення сировинної бази для будівельних керамічних матеріалів.
ОПИС ВИНАХОДИ
Винахід відноситься до промисловості будівельних матеріалів, переважно до складів мас для отримання керамічної цегли.
Відома керамічна маса для отримання цегли наступного складу, мас.%: Лесовидний суглинок 91-97, вугільна дрібниця 1-3, ватержакетних шлак 2-6 [1].
Недоліком зазначеного складу є відносно низька морозостійкість 18-26 циклів.
Найбільш близькою до винаходу є керамічна маса для виготовлення цегли, що включає наступні компоненти, мас.%: Глиниста частина «хвостів» гравітації циркон-ільменітових руд (ДЦВ) 50-80, відвальні розкривні углисто-глинисті сланці (ОВС) 20-50 [2 ]. Прийнято за прототип.
Недоліком зазначеного складу керамічної маси є висока усадка 7,8-8,5, яка сприяє деформаційних викривлень цегли, і водопоглинання 15,2-18,8.
Метою винаходу є зниження усадки і водопоглинання керамічної маси.
Зазначена мета досягається тим, що відома керамічна маса, що включає глинисту частина «хвостів» гравітації циркон-ільменітових руд, додатково містить кальційвмісний шлак від виплавки чавуну при наступному співвідношенні компонентів, мас.%: Глиниста частина «хвостів» гравітації циркон-ільменітових руд 50 -80, кальційвмісний шлак від виплавки чавуну 20-50

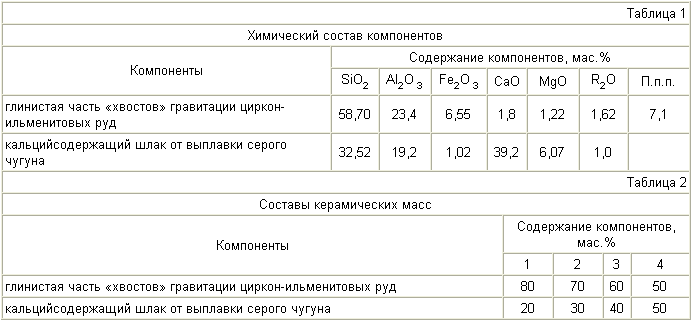

Як отощітеля і плавня для зниження усадки і водопоглинання використовувався кальційвмісний шлак від виплавки чавуну. Відомо, що СаО, незважаючи на високу температуру плавлення, в гліносодержащіх масах є сильним плавнем внаслідок утворення з Al 2 О 3 і SiO 2 порівняно легкоплавких з'єднань. Тому кальційвмісний шлак від виплавки чавуну застосовується замість традиційних дорогих природних плавнів, таких як крейда, доломіт і інших кальцийсодержащих компонентів. Хімічний склад компонентів наведено в табл.1.

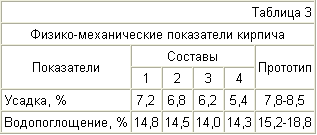

Керамічну масу готували пластичним способом при вологості 18-22%. Сформованих цеглу висушується до залишкової вологості 5-7%. Висушена цегла обпалювали при температурі в інтервалі 1000-1050 ° С. У табл.2 наведені склади керамічних мас, а в табл.3 фізико-механічні показники керамічної цегли.
Як видно з таблиці 3, введення в склади керамічних мас, що містять кальцій шлаку від виплавки чавуну сприяє зниженню усадки і водопоглинання цегли.
Застосування в складах керамічних мас, що містять кальцій шлаку від виплавки чавуну дозволить отримати малоусадочная з низьким водопоглинанням цегла з відходів виробництв без застосування природного традиційної сировини.
Використання відходів виробництв при отримання цегли сприяє утилізації промислових відходів, охорони навколишнього середовища і розширення сировинної бази для будівельних керамічних матеріалів.
ДЖЕРЕЛА ІНФОРМАЦІЇ
1. А.с. 1539185 СРСР, МКІ З 04 В 33/00. Керамічна маса для виготовлення цегли / В.З.Абдрахімов. - Опубл. 30.01.90, Бюл. №4.
2. Абдрахімов В.З. Вплив якій міститься залізо металургійного шлаку на фізико-механічні показники цегли / В.З.Абдрахімов, М.І.Бальзанніков, В.П. Довгий, Е.С. Абдрахімова // Восьмі академічні читання РААСН. Сучасний стан і перспектива розвитку будівельного матеріалознавства. - Самара, 2004. - С.12-14.
ФОРМУЛА ВИНАХОДУ
Керамічна маса для отримання цегли, що включає глинисту частина "хвостів" гравітації циркон-ільменітових руд, що відрізняється тим, що додатково містить кальційвмісний шлак від виплавки чавуну при наступному співвідношенні компонентів, мас.%:
Версія для друку
Дата публікації 15.12.2006гг
Коментарі
Коментуючи, пам'ятайте про те, що зміст і тон Вашого повідомлення можуть зачіпати почуття реальних людей, проявляйте повагу та толерантність до своїх співрозмовників навіть у тому випадку, якщо Ви не поділяєте їхню думку, Ваша поведінка за умов свободи висловлювань та анонімності, наданих інтернетом, змінює не тільки віртуальний, але й реальний світ. Всі коменти приховані з індексу, спам контролюється.
