ВИНАХІД
Патент Російської Федерації RU2133255

СПОСІБ ВИГОТОВЛЕННЯ МАТЕРІАЛІВ І ВИРОБІВ З ЕКОЛОГІЧНО ЧИСТИХ ДРЕВЕСНОНАПОЛНЕННИХ ПЛАСТМАС

Ім'я винахідника: Бікбаєв М.Я .; Коршун О.А .; Семенов Л.Л .; Єжов А.А.
Ім'я патентовласника: Відкрите акціонерне товариство Московський інститут матеріалознавства і ефективних технологій
Адреса для листування: 127521, Москва, 17-й пр-д Мар'їній гаї, д.9, ВАТ "Московський ІМЕТ", Отд-е інтелект. собств., Добриніної Р.М.
Дата початку дії патенту: 1997.10.17

Винахід відноситься до виробництва композиційних матеріалів і виробів на їх основі, отриманих з древеснонаполненних пластмас та їх відходів, і може бути використано для отримання будівельних та інших матеріалів, а й для виготовлення меблів, товарів побутового та промислового призначення. Завданням винаходу є отримання екологічно чистих матеріалів і виробів з високим рівнем технічних характеристик при використанні дисперсних деревних наповнювачів з новими сполучними - термопластами. Поставлена задача досягається тим, що обробку і змішання компонентів здійснюють методом трібоактіваціі в потоці зі швидкістю частинок від 10 до 40 м / с, а формування здійснюють при відомих температурних параметрах і межі плинності композиції від 0,1 до 1,0 г / 10 хв.

ОПИС ВИНАХОДИ

Винахід відноситься до області виробництва композиційних матеріалів і виробів на їх основі, отриманих з древеснонаполненних пластмас та їх відходів, і може бути використано для отримання будівельних та інших матеріалів, а й для виготовлення меблів, товарів побутового та промислового призначення.

У світовій практиці набули широкого поширення матеріали на основі ДСП і МДФ - панелі, дошки і т.п., на основі дисперсних деревних наповнювачів - стружок, тирси, деревного волокна, пов'язаних в твердий масив за допомогою термореактивних зв'язуючих - карбамидоформальдегидних, фенолформальдегідних смол і їх модифікацій, а й на основі ізоціанатних сполучних.

Доступність і дешевизна вихідної сировини, простота апаратурного оформлення технологічних процесів отримання плит на основі термореактивних смол, їх фізико-механічні властивості, можливість різноманітних модифікацій - все це в цілому визначило створення величезної кількості виробництв плитних матеріалів практично по всьому світу.

Однак в останнє десятиліття проблеми екологічної безпеки як виробництва плитних матеріалів, так і виробів на їх основі стали більш значимі для світової спільноти, ніж їх економічні та технологічні переваги. Справа в тому, що вироби, отримані на основі формальдегідсодержащіх смол, є джерелом тривалої міграції в навколишнє середовище формальдегіду, який віднесений до канцерогенних речовин. Незважаючи на численні дослідження в цій області, кардинального вирішення проблеми виділення формальдегіду з виробів до теперішнього часу немає. Що стосується ізоціанатних сполучних, то, хоча вироби на їх основі менш токсичні, вони самі по собі є досить небезпечними речовинами.

Значне число запропонованих технічних рішень щодо зниження токсичності ДСП і МДФ за рахунок введення в термореактивні сполучні різних добавок або ізоляції масиву виробів шпоном, лаком, фарбою та іншими покриттями, на жаль, не вирішує головного завдання з проблеми екологічної чистоти продукції.

Одним з перспективних напрямків є створення композиційних матеріалів на основі екологічно чистих продуктів, де в якості сполучного використовують термопласти (поліетилен, поліпропілен, полівінілхлорид і їх сополімери). Уже є позитивний досвід створення і застосування композиційних матеріалів на основі термопластів, відходів деревини або інших целлюлозосодержащих наповнювачів.

Відомі композиції переробляються основними чотирма способами:

• пресуванням;
• екструзією;
• вальцюванням;
• литтям.

Слід зазначити, що зазначеними способами можна отримати плити, опалубки, профільно-погонажні вироби (лиштва, плінтус, вагонка, брус, дошка для підлоги), меблеві елементи, панелі. Матеріали і вироби, одержані вказаними способами, мають ряд недоліків:

• низькі фізико-механічне властивості;
• високе водопоглинання;
• горючість;
• низька атмосферостійкість.

Відомі способи виготовлення будівельних виробів з деревинно-полімерного композиційного матеріалу, що включають змішання деревних частинок і термопластичного сполучного, нагрів до температури 130 - 220 ^{o C} і подальшу переробку у вироби [патенти Росії - N 1562145, кл. B 27 N / 01, 1991 р, N 1666306, кл. B 27 N / 02, 1991 р].

До недоліків зазначених способів слід віднести низькі значення фізико-механічних характеристик отриманого матеріалу, особливо при зниженні вмісту полімерного сполучного.

Відома полімерна композиція [патент Росії N 2010815, кл. C 08 L 23/06, 1994 г.], яка використовується для виготовлення виробів, що включає поліетилен (1000 мас.ч) і рубаний волокнистий наповнювач. Сполучна додатково може містити в якості модифікатора полівінілхлорид (10 - 950 мас. Ч).

Недоліком відомої композиції є низька адгезія сполучного до волокнистому наповнювача після термоциклирования в діапазоні температур від - 70 ^{o C} до +50 ^{o C.} Це призводить до розтріскування матеріалу і передчасного виходу деталей з ладу. Крім того, слід зазначити, що її застосування екологічно небезпечно.

Найбільш близьким за технічною сутністю і досягається ефекту є спосіб виготовлення матеріалів і виробів з екологічно чистих древеснонаполненних пластмас на основі дисперсного наповнювача і термопластичного полімерного сполучного, що включає сушку, обробку, змішання і формування виробів при нагріванні (див., Наприклад, патент RU N 2081135, кл. C 08 Z 97/02, 1997 г.).

До основних недоліків композиційного матеріалу, отриманого відомим способом, відносяться щодо невисокий вміст древеснорастітельного наповнювача, недостатньо високі характеристики міцності та експлуатаційні властивості, що обумовлено недостатньо сильним адгезійним взаємодією компонентів в композиті. Крім того, не у всіх випадках зазначений композит має високу технологічність при переробці в вироби.

Мета винаходу - отримання екологічно чистих матеріалів і виробів з високим рівнем технічних характеристик.

Поставлена мета досягається тим, що в способі виготовлення матеріалів і виробів з екологічно чистих древеснонаполненних пластмас на основі дисперсного деревного наповнювача і термопластичного полімерного сполучного, що включає сушку, обробку, змішання і формування виробів при нагріванні, обробку і змішання компонентів здійснюють методом трібоактіваціі в потоці зі швидкістю частинок від 10 до 40 м / с, a формування при межі плинності розплаву композиції від 0,1 г / 10 хв до 1,0 г / 10 хв.

Проведений аналіз техніки і виявлення джерел, що містять відомості про аналоги заявленого винаходу, дозволив встановити, що не виявлені аналоги, які характеризуються ознаками, тотожними усіх істотних ознаками заявленого винаходу. ВИЗНАЧЕННЯ з переліку виявлених аналогів прототипу як найбільш близького за сукупністю суттєвих ознак аналога позволілo виявити сукупність істотних по відношенню у технічному результату відмінних ознак в заявленій суміші, викладених у формулі винаходу. Отже, заявлений винахід відповідає умові "новизна".

Для реалізації способу використовували стандартне обладнання з його невеликою модернізацією. Вихідні компоненти у вигляді висушеного деревного наповнювача, первинних і вторинних термопластів змішували у відповідних пропорціях і подавали в розроблений активатор примусової дії, що дозволяє регулювати швидкість переміщення дисперсних частинок щодо внутрішньої поверхні в межах від 10 до 40 м / с. Сутність запропонованого винаходу ілюструється такими прикладами його здійснення пресуванням, екструзією, вальцюванням і литтям.

приклад 1
10 мас.ч вторинного ПЕВТ, попередньо висушеного до залишкової вологості 0,5% в вигляді частинок з розміром 100 - 300 мкм і 90 мас.ч. деревного наповнювача, що має залишкову вологість близько 2,3% і розмір часток 0,1 - 10,0 мм, змішують і подають в активатор, в якому проводять трібоактівацію при середній швидкості частинок 15 - 20 м / с. З отриманої композиції з межею плинності 0,1 г / 10 хв пресують при температурі 180 - 200 ^{o C} і питомому тиску 25 - 30 кгс / см ² плити товщиною 16 мм, при цьому загальний цикл пресування дорівнює 10 хв.

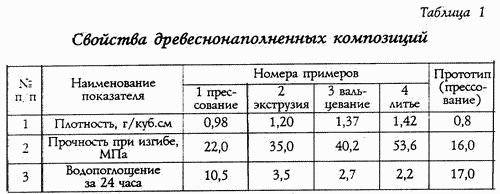

Властивості плит наведені в табл. 1.

приклад 2
30 мас.ч. суміші первинного ПЕ та вторинного ПЕ, взятих у співвідношенні 1: 1 з розміром частинок до 0,5 мм і залишкової вологості 0,5% і 70 мас.ч. деревного наповнювача із залишковою вологістю 1,5% і розміром частинок 0,1 - 10 мм, причому більше 50% частинок мають розміри 0,5 - 0,8 мм, змішують і подають в активатор, в якому проводять трібоактівацію при середній швидкості частинок 30 - 40 м / с. Отриману композицію з межею плинності 0,5 г / 10 хв екструдують в екструдері (температура по зонах I - 130 ^{o C,} II - 150 ^{o C,} III - 175 ^{o C} і IV - 195 ^{o C).} Властивості композиції наведені в табл. 1.

приклад 3
40 мас. ч. попереднього пластифицированного діоктилфталат ПВХ і містить традиційні цільові добавки і 60 мас.ч. деревного наповнювача із залишковою вологістю 1,5% і розмірами частинок 0,1 - 5,0 мм, переважно 1,0 - 3,0 мм, змішують і подають в активатор, в якому проводять трібоактівацію при середній швидкості частинок 10 - 15 м / с. Отриману композицію (межа плинності 0,6 г / 10 хв) пропускають через екструдер (температура по зонах I - 120 ^{o C,} II - 130 ^{o C,} III - 140 ^{o C} і IV - 150 ^{o C).} Властивості композиції наведені в табл. 1.

приклад 4
35 мас. ч. вторинного ПЕ з розмірами частинок 0,3 - 1,0 мм, залишковою вологістю 0,5% і містить до 5 мас.ч. традиційних цільових добавок і 65 мас.ч. деревного наповнювача із залишковою вологістю 1,5% змішують і подають в активатор, в якому проводять трібоактівацію при середній швидкості частинок 20 - 30 м / с. Отриману композицію з межею плинності 1 г / 10 хв) екструдують в екструдері (температура по зонах I - 130 ^{o C,} II - 150 ^{o C,} III - 170 ^{o C} і IV - 195 ^{o C).} Композицію охолоджують на повітрі і гранулюють. Отриманий гранулят переробляють в вироби литтям під тиском при наступних умовах: час вприскування - 10 с, тиск 35 МПа, витримка і охолодження 2 с, температура нагріву по зонам I - 150 ± 5 ^{o C,} II - 170 ± 5 ^{o C,} III і IV - 190 ± 5 ^{o C.} Властивості виробів представлені в табл. 1.

Для порівняння було здійснено контрольний експеримент. 90 частин деревного наповнювача із залишковою вологістю 2,4% змішували з 10 частинами карбамидоформальдегидной смоли, а потім суміш піддавали пресування при температурі 170 ^{o C} і тиску 30 кгс / см ^2. Характеристики отриманого вироби наведені в табл. 1.

Проведені експерименти показали, що при зниженні середньої швидкості переміщення частинок в процесі трібоактіваціі до величини менше 10 м / с істотно ускладнюється формування і погіршуються технічні характеристики отриманих виробів, з цим же пов'язане і те, що відбувається в цьому випадку зменшення показника плинності рідкої композиції до величини менш 0, 1 г / 10 хв. У разі збільшення плинності рідкої композиції вище 1,0 г / 10 хв спостерігається коркове протягом розплаву, і утрудняє формування виробів.

Підвищення середньої швидкості дисперсних частинок при трібоактіваціі вище 40 м / с нераціонально в зв'язку з істотним погіршенням режиму роботи активатора і збільшенням енерговитрат.

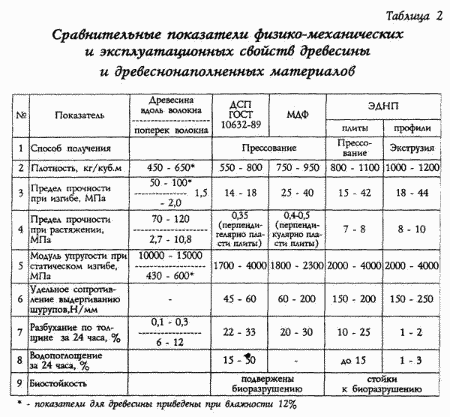

Порівняльні характеристики найбільш поширених виробів з натурального дерева, ДСП, МДФ і екологічно чистих древеснонаполненниx пластмас (ЕДНП) наводяться в табл. 2.

Застосування цього винаходу в промисловості дозволить модернізувати підприємства з виробництва ДСП і МДФ на екологічно чисту більш якісну продукцію.

Розроблена технологія дозволяє отримувати екологічно чисті древеснонаполненние пластмаси та вироби на їх основі з високими експлуатаційними характеристиками методами пресування, екструзії, каландрування і лиття. Прийняті технічні та технологічні прийоми дозволяють отримати широку номенклатуру виробів для меблевої, будівельної, машинобудівної, авіаційної та суднобудівної, авто- і вагонобудівній галузей:

• плити (оброблені різними матеріалами з тисненнями);
• дверні панелі;
• меблеві фасади;
• опалубка;
• облицювальні панелі;
• профілі (лиштва, вагонка, плінтус, брус, багет і ін.);
• труби;
• підвіконні дошки;
• листи типу фанери;
• піддони;
• деталі машин;
• меблеві деталі;
• статева дошка;
• широкий асортимент виробів з наповнених пластмас - посуд, вішалки, форми і т.д.

Особливо важлива встановлена ​​можливість реалізації нових технологій з використанням вторинних пластмас в якості сполучного, тому що це дозволяє економити дорогі сировинні матеріали для отримання пластмас і, крім того, значно поліпшити екологію за рахунок утилізації відходів від її використання.

B якості деревного наповнювача може бути використана не тільки цілісна деревина переважно хвойних порід, як цього вимагає виробництво ДСП, а практично будь-яка порода деревини, а й всі види відходів (рейка, обрізки, шпон, стружки, тирса) лісопильних і деревообробних виробництв і фаунтная деревина санітарних рубок в лісах. Крім того, додатковим сировинним ресурсом є целюлозовмістні відходи сільськогосподарського виробництва (багаття льону, ріпак, рисова лушпиння і ін., А й самооновлювється рослини: очерет, очерет і ін.).

Можливість використання за технологією в екологічно чистих древеснонаполненних пластмасах вторинної сировини, особливо полімерного, дозволяє істотно знизити собівартість продукції і зробити її конкурентоспроможною на світовому ринку.

ФОРМУЛА ВИНАХОДУ

Спосіб виготовлення матеріалів і виробів з екологічно чистих древеснонаполненних пластмас на основі дисперсного деревного наповнювача і термопластичного полімерного сполучного, що включає сушку, обробку, змішання і формування виробів при нагріванні, що відрізняється тим, що обробку і змішання компонентів здійснюють методом трібоактіваціі в потоці зі швидкістю частинок від 10 до 40 м / с, а формування - при межі плинності композиції від 0,1 до 1,0 г / 10 хв.

Версія для друку
Дата публікації 31.10.2006гг
