ВИНАХІД
Патент Російської Федерації RU2232216
КОМБІНОВАНЕ гідроізоляційні рулонні покриття
Ім'я винахідника: Ємельянов П.Ю. (RU); Айзенштейн Е.М. (RU); Соколова Ю.А. (RU); Москвичьов І.Ф. (RU); Лебедєва В.М. (RU); Шаболдін В.П. (RU); Ємельянов Ю.В.
Ім'я патентовласника: Ємельянов Павло Юрійович (RU); Айзенштейн Еміль Михайлович (RU); Соколова Юлія Андріївна (RU); Москвичьов Іван Хомич (RU); Лебедєва Варвара Михайлівна (RU); Шаболдін Володимир Петрович (RU); Ємельянов Юрій Васильович
Адреса для листування: 125413, Москва, вул. Сенежском, 4, кв.31, В.П.Шаболдіну
Дата початку дії патенту: 2002.12.06
Винахід відноситься до області гідроізоляційних рулонних покриттів. Покриття включає полімерно-бітумну композицію на основі хлорсульфированного поліетилену "Антикор МПБ-1", гумовий подслой "Унікром" на основі каучуків і полиамидную тканину з додатковим змістом в полімерно-бітумної композиції в якості модифікуючої добавки хлорованого поліетилену з вмістом хлору 40 мас.%. Покриття для збільшення терміну служби додатково містить захисні шари з полівінілхлориду та антикорозійного емалі на основі хлорсульфированного поліетилену. Покриття має більш високою еластичністю (відносним подовженням при розриві), міцністю при розтягуванні і морозостійкістю при збереженні основних експлуатаційних властивостей (теплостойкости і водопоглинання).
ОПИС ВИНАХОДИ
Винахід відноситься до галузі будівельних гідроізоляційних рулонних покриттів.
Відомі різні гідроізоляційні покриття, що включають в себе для збільшення терміну служби грунтовки клеїть, рулонну тканині основу з гумовим подслоем і іноді верхній захисний шар (ТУ 5774-107-00300191-00; Нафтопереробка і нафтохімія, 2001., 3, с. 34-36 ). Разом з тим ці технічні рішення дозволяють одержувати покриття з недостатньо високими фізико-механічними властивостями і морозостійкістю.
Найбільш близьким до пропонованого по технічній сутності і досягається результату є гідроізоляційне покриття [Технічний текстиль, 2002 4, вересень, с. 32-33], що включає в якості грунтовки клеїть і просочує тканину складу полімерно-бітумну композицію на основі хлорсульфированного поліетилену (ХСПЕ) "Антикор МПБ-1", рулонної тканинної основи - полиамидную тканину і гумового подслоя - матеріал "Унікром" на основі каучуків. Цей склад характеризується хорошою теплостійкістю, але недостатніми еластичністю, міцністю і морозостійкістю. Дане технічне рішення нами було прийнято за прототип.
Метою винаходу є підвищення еластичності, міцності і морозостійкості покриття при збереженні основних експлуатаційних властивостей.
Поставлена мета досягається тим, що комбіноване гідроізоляційне рулонне покриття, що включає полімерно-бітумну композицію на основі хлорсульфированного поліетилену "Антикор МПБ-1", гумовий подслой "Унікром" на основі каучуків і полідмідную тканину, додатково містить в якості модифікуючої добавки в полімерно-бітумної композиції хлорований поліетилен з вмістом хлору 40 мас.% при наступному співвідношенні компонентів, мас.ч .:
Полімерно-бітумна композиція 95,0-105,0
Хлорований поліетилен 25,0-35,0
Для збільшення терміну служби комбінованого гідроізоляційного рулонного покриття на зовнішню поверхню наносяться захисний шар з полівінілхлориду (Енциклопедія полімерів, М., 1972, 1, с. 442) і 1-2 шари антикорозійного емалі на основі хлорсульфированного поліетилену (Патент РФ № 2156784, 2000. ; ТУ 2316-001-45134287-01).
Захисні шари можуть виготовлятися з будь-якого полівінілхлориду і будь-який антикорозійного емалі на основі хлорсульфированного поліетилену.
Оскільки заявлене нами комбіноване гідроізоляційне рулонне покриття відрізняється від прототипу, тобто характеризується інший, ніж прототип сукупністю ознак, кожен з яких необхідний, а в сукупності вони достатні для досягнення поставленої мети, то заявлене рішення можна визнати відповідним критерію винаходу "новизна". Проведені патентно-літературні дослідження показали, що аналогів запропонованим істотним ознаками немає. В процесі проведення патентних досліджень в даній і суміжній галузях техніки не були виявлені технічні рішення, що містять ознаки, що відрізняють заявлене рішення від прототипу, що дозволило зробити висновок про відповідність заявленого комбінованого гідроізоляційного рулонного покриття критерію винаходу "істотні відмінності".
Використання хлорованого поліетилену (ХПЕ) в якості модифікуючої добавки в Грунтувальна клеїть і просочує тканину українських складі, що містить полімерну основу - Хлорсульфірованний поліетилен, добре сумісний з ХПЕ, сприяє підвищенню структуроутворення в сполучному. Це, в свою чергу, робить позитивний вплив на фізико-механічні властивості і морозостійкість всього покриття в цілому.
Оскільки поставлена мета вирішується, тобто позитивний ефект досягається, то заявлене рішення можна вважати відповідним критерію винаходу "позитивний ефект".
В якості грунтовки клеїть і просочує складу, використаний склад для покрівельного і гідроізоляційного покриття - полімерно-бітумна композиція "Антикор МПБ-1" (Авт. Свид. СРСР №1488295, 1989; ТУ 309-3.1-2-92), що модифікує добавки - хлорований поліетилен з вмістом хлору 40 мас.% (Енциклопедія полімерів, М., 1977, 3, с. 19), гумового подслоя - матеріал марки "Унікром" на основі каучуків (ТУ 5774-107-0030019-00), а тканинної рулонної основи - поліамідна тканина ТК-80 виробництва ЗАТ "Мальцевотекс", м Твер.
Покриття готують наступним чином.
У полімерно-бітумну композицію "Антикор МПБ-1" вводять розраховану кількість ХПЕ і ретельно перемішують до однорідного стану. Далі, на підготовлену поверхню наносять два шари цієї суміші. Другий шар наноситься після повного висихання першого. На невисохле другий шар наклеюється гумовий подслой "Унікром" і поліамідна тканина ТК-80, просочена з двох сторін модифікованої композицією "Антикор МПБ-1". Отримані зразки після висихання на протязі доби піддаються випробуванню.

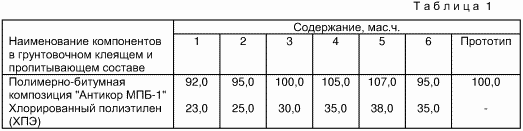

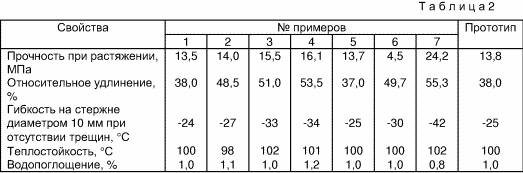

Склади по винаходу наведені в табл. 1, а властивості покриттів за прикладами в порівнянні з прототипом в табл. 2.
Випробування проводилися в суворій відповідності з методиками, які визначаються відповідними ГОСТами.
Отримані результати вказують на те, що пропоноване комбіноване гідроізоляційне рулонне покриття в порівнянні з прототипом володіє вищою еластичністю (відносним подовженням при розриві), міцністю при розтягуванні і морозостійкістю при збереженні основних експлуатаційних властивостей (теплостойкости і водопоглинання).
ФОРМУЛА ВИНАХОДУ
1. Комбінована гідроізоляційне рулонне покриття, що включає полімерно-бітумну композицію на основі хлорсульфированного поліетилену "Антикор МПБ-1", гумовий подслой "Унікром" на основі каучуків і полиамидную тканину, що відрізняється тим, що воно додатково містить в якості модифікуючої добавки в полімерно-бітумної композиції хлорований поліетилен з вмістом хлору 40 мас.% при наступному співвідношенні компонентів, мас. ч .:
Полімерно-бітумна композиція 95,0-105,0
Хлорований поліетилен 25,0-35,0
2. Покриття по п.1, що відрізняється тим, що воно додатково містить захисні шари з полівінілхлориду та антикорозійного емалі на основі хлорсульфированного поліетилену.
