ВИНАХІД
Патент Російської Федерації RU2235817
Рулонний покрівельний і гідроізоляційний МАТЕРІАЛ
"Екофлекс" І СПОСІБ ЙОГО ОДЕРЖАННЯ
Ім'я винахідника:
Ім'я патентовласника: Товариство з обмеженою відповідальністю "Техноніколь" (RU)
Адреса для листування: 450014, Уфа, вул. Мингажева, 100, комн.308, Н.Т. Сулейманову
Дата початку дії патенту: 2002.10.15
Спосіб отримання рулонного покрівельного і гідроізоляційного матеріалу відноситься до галузі будівельних матеріалів, призначених для облаштування покрівельного килима будівель і споруд різного призначення. Спосіб є більш економічно вигідним і технологічним за рахунок спрощення складу в'яжучого шару. Спосіб включає приготування бітумно-полімерного в'яжучого, що складається з бітуму, полімерної складової і наповнювача, обробку основи в просочувально-покривних ваннах при регламентованих температурах, подальше нанесення посипання або плівки і охолодження, причому для приготування бітумно-полімерного в'яжучого використовують поліпропілен атактический, ізотактичний поліпропілен, відходи поліетиленового виробництва, наповнювач і бітум, змішання компонентів здійснюють при 180-250ºС, в якості основи використовують скловолокнисті або поліефірне полотно і температуру в просочувально-покривної ванні підтримують в інтервалі 145-155ºС.
ОПИС ВИНАХОДИ
Винахід відноситься до галузі будівельних матеріалів, а саме до покрівельного і гідроізоляційного матеріалу, призначеному для пристрою покрівельного килима будівель і споруд різного призначення і гідроізоляції будівельних та інших конструкцій.
Основні вимоги, які пред'являються до матеріалу:
- Водонепроникність як при попаданні водяної пари зсередини будинків, так і зовнішньої вологи;
- Опір вигину;
- Міцність - опір розривних навантажень.
Останнє стає вельми актуальним при спорудженні будівель, що мають оригінальну сложнопрофільних покрівлю, при використанні в важкодоступних місцях покрівлі. Актуально і розширення області використання матеріалу для конструкцій спеціального призначення, напрмер транспортуються спортивні споруди, ігрові майданчики, естради. Важливим при цьому є при збереженні властивостей матеріалу зменшення його товщини, що забезпечує насамперед зменшення ваги конструкції.
Найбільш перспективними вважаються бітумно-полімерні покрівельні матеріали, в яких полімери є модифікованими добавками для поліпшення характеристик бітуму. В якості основи можуть бути використані склотканина і поліестер.
Відомі бітумно полімерні покрівельні матеріали на основі бітуму і гумової крихти з добавкою термопластіфіката [А.с. СРСР №1047939, C 08 L 95/00, 1983; а.с. СРСР №1143754, C 08 L 95/00, 1985] і з добавкою бутадієнстирольного каучуку.
Відомий рулонний покрівельний матеріал "філізол", що випускається АТ "Филикровля" м.Москва (товщина 4,5 мм). Його основою є скловолокно, яке просякнуте і покрито з обох сторін бітумно-полімерним в'яжучим. Верхній шар має грубозернисту мінеральну посипання, нижній дрібну, що запобігає злипання рулону. Бітумно-полімерне терпке складається з суміші неокисленного бітуму з дівінілстірольним термоеластопластів.
Відомий і наплавляється рулонний покрівельний та гідроізоляційний бітумно-полімерний матеріал "Біокроеласт" (патент RU 2134330) наступної структури: армована склоосновах просякнута і покрита з двох сторін бітумно-полімерним в'яжучим шаром, що складається з бітуму, термопластичного каучуку, наповнювача, з подальшим покриттям посипанням або полімерною плівкою.
З метою поліпшення властивостей матеріалу, а й забезпечити більшу сумісність полімеру з бітумом застосовується модифікований бітумно-полімерний склад, що включає низькомолекулярний поліетилен і атактический поліпропілен, які є поліненасиченими вуглеводами і забезпечують кращу розчинність полімеру.
Як армуючої склоосновах використовується склотканина, оброблена аппретірующімі складом після видалення замасливателя. Як полімерної плівки - поліетиленова плівка товщиною 8-12 мкм, як посипання - тальк, пісок.
Спосіб виготовлення матеріалу в усіх вищезгаданих випадках включає обов'язкові операції:
1) приготування бітумно-полімерного в'яжучого шару;
2) обробка основи в просочувально-покривних ваннах;
3) нанесення посипання або плівки.
Незважаючи на поліпшені властивості останнього матеріалу, подальше підвищення вологостійкості залишається актуальною проблемою. Особливо при впливі водного середовища під тиском.
Завданням винаходу є створення матеріалу при товщині близько 3 мм і менше, що забезпечує подальше підвищення водонепроникності і інших характеристик, таких як опір вигину і розривної навантаженні.
Поставлена задача вирішується за допомогою рулонного покрівельного і гідроізоляційного матеріалу, в якому армована основа просякнута і покрита з двох сторін бітумно-полімерним в'яжучим шаром, що складається з бітуму, полімерної складової і наповнювача, з подальшим покриттям основи полімерною плівкою і / або використанням посипання. Бітумно-полімерний в'яжучий шар має наступний склад,%:
Поліпропілен атактический (АЛЛ) 3,5-5
Ізотактичний поліпропілен (ІПП) 1,5-2
Відходи поліетиленового виробництва 0,5-1,5
наповнювач 35-40
бітум Решта
Крім того, в якості основи використано скловолокнистого або поліефірне полотно.
Поставлена задача вирішується і способом виготовлення рулонного покрівельного і гідроізоляційного матеріалу, що включає приготування бітумно-полімерного в'яжучого шару і обробку основи в просочувально-покривних ваннах при регламентованих температурах, подальше нанесення посипання або плівки і охолодження. У процесі приготування бітумно-полімерного шару змішування компонентів здійснюють при температурі 180-250ºС, а температуру в просочувально-покривної ванні підтримують в інтервалі 145-155ºС.
Оптимальне поєднання компонентів матеріалу, що забезпечують кращу розчинність і сумісність полімеру з бітумом, і режимів способу, що забезпечують глибоке просочення і зчеплення в'яжучого шару з основою, дозволяє підвищити якість матеріалу за рахунок підвищення таких характеристик, як водонепроникність, опір вигину, опір розривних навантажень при забезпеченні можливості зменшення товщини матеріалу і його ваги.
Винахід не пояснюється графічними матеріалами. При описі способу наводяться посилання на стандартне, широко використовується обладнання. Крім того, режими способу не залежать від виду основи.
Спосіб здійснюється наступним чином.
Приготування покривної маси проводиться в трьох змішувачах по 10 м 3. Змішувач складається з корпусу, пристроями, і приводу. Бітум по трубопроводу подається в змішувач, після заповнення на 3/4 обсягу подаються полімери: АПП, після 30 - 40-хвилинного перемішування вводиться ІПП і одночасно гранули (або плівка) відходів поліетилену. Швидкість обертання мішалки при введенні компонентів повинна бути 150 об / хв. Дозування всіх компонентів здійснюється за вагою для створення композиції АЛЛ 4%, ІПП 2,0%, відходи поліетилену 1,5%. Змішання компонентів проводиться при температурі не нижче 180 ° С протягом 1-2,5 годин. Підтримка температури суміші здійснюється циркуляцією масла-теплоносія з температурою 250ºС через сорочку змішувача. Готова покривна суміш з температурою не нижче 180 ° С насосами подається в турбосмесітель індивідуального приготування над агрегатом, де проводиться дозування наповнювача - талькомагнезита в кількості 40%. Далі готова покривна маса самопливом по лінії подачі маси надходить в просочувально-покривну ванну, де підтримується температура 155ºС.
Ванна просочувально-покривна призначена для просочування основи і нанесення на її поверхню зверху і знизу покривного шару.
Ванна складається з наступних складових частин: рама, направляючий валок, Занурювальне пристрій, віджимні вальці, що відхиляє валок, каліброване пристрій, два намазувати валка, скребок і два приводи.
Ванна працює в режимі циркуляції, таким чином досягається стабілізація температури мас у ванні.
Полотно основи з пристрою осьової проводки надходить на направляючий валок ванни, ролик погружного пристрої направляє його в просочувальну масу, де полотно просочується. Просочене полотно піднімається вгору, проходить між віджимними вулицями, де з нього видаляється надлишок просочувальної маси. Далі полотно піднімається вгору на відхиляє валок, огинає його і занурювальним роликом калібрувального пристрою знову опускається в ванну, але вже в покривну масу. Поки просочене полотно проходить шлях від віджимних вальців до покривної маси, з нього випаровується волога, одночасно полотно частково охолоджується, створюючи сприятливі умови для зчеплення між собою просочувальної і покривної мас. З покривної маси полотно піднімається на перший намазують валок і проходить калібрувальний зазор між намазують валком і калібрувальних роликом. При цьому одночасно ролик вирівнює покривний шар зверху полотна, а намазують валок збільшує товщину покривного шару знизу полотна. Полотно надходить на другий намазують валок, який збільшує покривний шар знизу полотна, і проходить трубчастий скребок, де його нижній покривний шар вирівнюється, при необхідності знімається його надлишок, а бічні скребки вирівнюють кромки полотна.
Попереднє охолодження полотна здійснюється у водяній ванні.
Ванна є резервуар прямокутної форми, встановлений на стійках з регулюючими гвинтами, за допомогою яких можна змінювати положення ванни по висоті.
Після нанесення покривного складу полотно надходить у водяну ванну, де за рахунок контакту нижнього шару полотна з проточною водою відбувається його часткове охолодження.
По виходу з водяної ванни полотно надходить у вузол нанесення посипання.
Вузол нанесення посипання, захисної і кромочної плівки призначений для нанесення на матеріал в залежності від марки кромочної плівки, захисної поліетиленової плівки з нижньої і верхньої сторін або тільки з нижньої, крупнозернистою або дрібнозернистої посипання, підбору і повернення до відповідних бункера прокидаються надлишків посипання і часткового охолодження готового матеріалу.
Вузол нанесення посипання і плівки складається з бункерів-дозаторів крупнозернистою і дрібнозернистою посипання, системи механічного прибирання і повернення надлишків посипання.

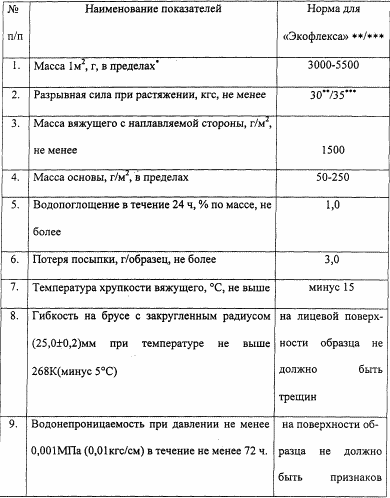

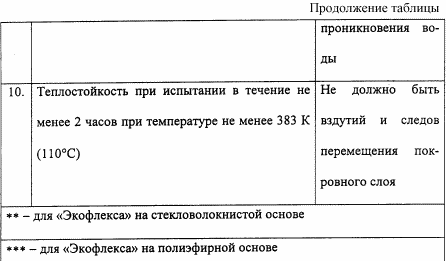

При нанесенні посипання частково охолоджене полотно проходить верхньою стороною, на яку попередньо наноситься кромочная плівка шириною не менше 100 мм, під бункером-дозатором грубозернистого посипання, при цьому обертається рифлений валик безперервно подає посипання на рухоме полотно. Надлишок посипання системою механічного прибирання повертається у виробництво. Для збільшення міцності зчеплення зерен посипання з покривним шаром використовуються прокатні вали, які встановлені на одному з холодильних циліндрів. Далі полотно покривається з нижньої сторони захисною поліетиленовою плівкою або дрібнозернистим посипанням. Якісні показники матеріалу наведені в таблиці.
 |
 |
ФОРМУЛА ВИНАХОДУ
Спосіб виготовлення рулонного покрівельного і гідроізоляційного матеріалу, що включає приготування бітумно-полімерного в'яжучого, що складається з бітуму, полімерної складової і наповнювача, обробку основи в просочувально-покривних ваннах при регламентованих температурах, подальше нанесення посипання або плівки і охолодження, що відрізняється тим, що для приготування бітумно -полімерного в'яжучого використовують, мас.%:
Поліпропілен атактический АПП 3,5-5
Ізотактичний поліпропілен ІПП 1,5-2
Відходи поліетиленового виробництва 0,5-1,5
наповнювач 35-40
бітум Решта
змішання компонентів здійснюють при 180-250ºС, в якості основи використовують скловолокнисті або поліефірне полотно і температуру в просочувально-покривної ванні підтримують в інтервалі 145-155ºС.
Версія для друку
Дата публікації 18.01.2007гг
