ВИНАХІД
Патент Російської Федерації RU2227802
СПОСІБ ОДЕРЖАННЯ бітуму З кислих гудронів
Ім'я винахідника: Філіппова О.П .; Макаров В.М .; Мельников Г.М .; Дубов А.Ю.
Ім'я патентовласника: Ярославський державний технічний університет
Адреса для листування: 150023, г.Ярославль, Московський пр., 88, ЯГТУ, відділ інтелектуальної власності
Дата початку дії патенту: 2002.10.07
Винахід відноситься до способу отримання бітуму з кислого гудрону, що включає нагрів, випарювання води, нейтралізацію кислоти і подальше окислення його киснем повітря. В даному способі процес нагріву кислого гудрону здійснюється електрохімічним способом шляхом введення електродів в масу кислого гудрону. Використовуючи властивість кислого гудрону проводити електричний струм, можливо істотно знизити витрату електроенергії і скоротити час процесу нагріву кислого гудрону до заданої температури, при якій проводиться подальше упаривание води.
ОПИС ВИНАХОДИ
Винахід відноситься до способів отримання бітуму шляхом переробки відходу нафтомаслозаводів, що утворюються при очищенні дистилятів масел концентрованої сірчаної кислотою або олеум.
В даний час цей продукт, так званий кислий гудрон, різного ступеня кислотності, скидають у ставки-накопичувачі, де з плином часу відбувається вимивання кислоти атмосферними опадами, а й виділення SO 2 і SO 3, в результаті цього забруднюються водний і повітряний басейни. Утилізація кислого гудрону вирішує важливу задачу по створенню безвідходного виробництва та охорони навколишнього середовища. (Гун Р.Б. Нафтові бітуми. - М .: Хімія, 1973, с 157-160. Заявка №2001115456. Спосіб отримання будівельного і покрівельного бітуму.)
Відомий спосіб отримання бітуму дорожнього і будівельного шляхом спільної переробки кислого гудрону з кислотним числом 12-30 мг КОН / г гудрону і прямогонного гудрону (10% кислого гудрону і 90% прямогонного гудрону) (А.с. 784323 СРСР, МКІ З 10 З 3 / 04).
Найбільш близьким є спосіб отримання бітуму шляхом окислення повітрям прямогонного гудрону, до якого додають органічну частину кислого гудрону, обраний за прототип. Він характеризується високими енерговитратами і тривалістю процесу (А.с. 810753 СРСР, МКІ З 10 С 3/04.)
В обох цих способах розігрів кислого гудрону здійснюється тепло-електронагрівачами (ТЕН), вмонтованими у внутрішній простір містить його ємності. Внаслідок низької теплопередачі маса кислого гудрону прогрівається довго від поверхні ТЕНів до внутрішньої поверхні ємності, що істотно подовжує операцію розігріву для досягнення необхідної температури і в'язкості сировини для передачі на наступну операцію.
Метою винаходу є скорочення часу процесу, отримання бітуму з кислого гудрону і зниження енерговитрат на процес. Поставлена мета досягається при реалізації запропонованого способу отримання бітуму, що включає в себе розігрів кислого гудрону, нейтралізацію кислого гудрону гідроксидом кальцію і подальше окислення нейтралізованого сировини в бітум шляхом використання електропровідності кислого гудрону і розміщення електродів в ємності для його розігріву.
приклад

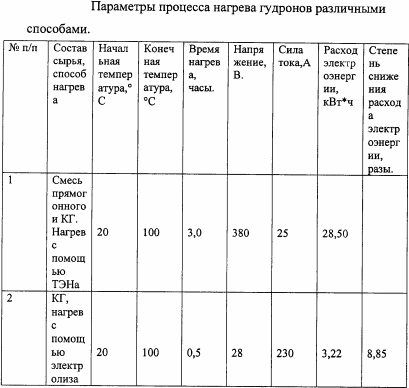

В якості вихідної сировини використовують кислий гудрон з кислотним числом 30-70 мг КОН / г гудрону, який завантажується в ємність, об'ємом 200 л, обладнану пристроєм для електролізу. Обечайка металевої ємності є катодом. У центр ємності міститься анод з нержавіючої сталі. На електроди подається постійний струм. Величина напруги, сила струму, температура кислого гудрону і час розігріву контролюються приладами. У таблиці вказані результати ефективності запропонованого способу в порівнянні з прототипом.
Таким чином, використовуючи властивість кислого гудрону проводити електричний струм, можливо істотно знизити витрату електроенергії і скоротити час процесу нагріву кислого гудрону до заданої температури, при якій проводиться подальше упаривание води.
ФОРМУЛА ВИНАХОДУ
Спосіб отримання бітуму з кислого гудрону, що включає нагрів, випарювання води, нейтралізацію кислоти і подальше окислення його киснем повітря, що відрізняється тим, що процес нагріву кислого гудрону здійснюється електрохімічним способом шляхом введення електродів в масу кислого гудрону.
