НОВА КОНСТРУКЦІЯ трифазного трансформатора
БЕЗ МІДНОЇ ОБМОТКИ
Залиште коментар
У 1984 році автором отримано авторське свідоцтво СРСР N 1089639, МКИ: H01F33 / 00 під назвою трифазний трансформатор, в якому роль мідної обмотки виконує сталевий магнітопровід. Такий трансформатор зберігає всі параметри від традиційного, але у нього немає дорогій мідній обмотки. У цьому полягає перевага цього трансформатора, і його економічна ефективність.
У відомому трансформаторі провідники магнітного потоку і вони ж струмопровідні обмотки охоплюють один одного (взаємно зчеплені) під кутом в 60 o. Цей взаємний охоплення необхідний для замикання магнітних потоків навколо електричних струмів, ними ж створених. Це забезпечує використання ефекту електромагнітної індукції (М. Фарадей, 1831) при роботі трансформатора. Згідно з цим ефекту магнітний провідник повинен перетинатися з провідниками електричної обмотки під прямим кутом. При цьому умови ефективність використання ефекту Фарадея буде найбільшою, але у відомому трансформаторі цей кут всього 60 o, що є недоліком.
Пропонується нова компоновка трансформатора без мідної обмотки, в якому електропровідні обмотки муздрамтеатру перетинаються під кутом 90 o, найбільш вигідним для використання ефекту Фарадея.

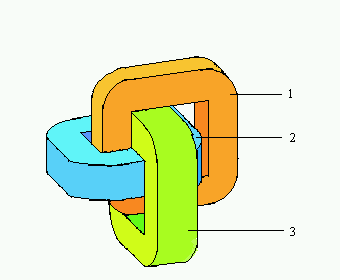

У запропонованому трансформаторі кожна обмотка муздрамтеатру у вигляді концентричної системи охоплює дві інші аналогічні системи, і вони все розташовані щодо один одного під кутом в 90 o (див. Малюнок 1).
На малюнку 1 під 1, 2 і 3 позначені обмотки (первинна і вторинна) всіх трьох фаз.
У трансформатора, по авт. свідченням N 1089639, є ще один недолік. Його успадкував запропонований трансформатор (див. Малюнок 1). Справа в тому, що збірка таких трансформаторів скрутна.

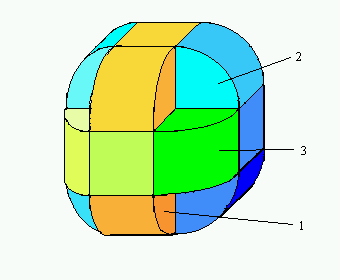

Запропоновано конструкцію ще одного нового трансформатора поліпшеною технологічності. Навивка всіх трьох концентричних систем цього трансформатора проводиться одночасно і в підсумку становить єдину тривимірну концентричну систему (див. Малюнок 2)
На малюнку 2 під 1, 2 і 3 позначені обмотки трьох фаз.

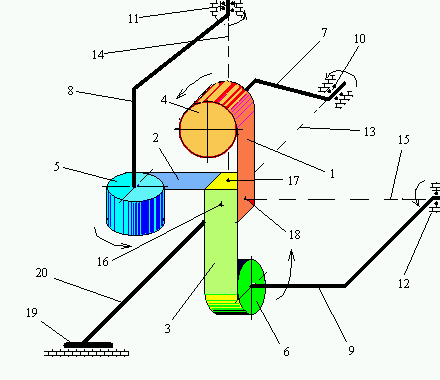

Представлено схематичне зображення пристрою для
виготовлення (навивки) нового трансформатора.
Під 1, 2 і 3 позначені сталеві стрічки покриті ізоляцією і звиті в рулони 4, 5 і 6 відповідно. Кожен рулон обертається на осі зі штангою 7, 8 і 9 відповідно. Кожна штанга кріпитися до валів 10, 11 і 12 відповідно. Осі 13, 14 і 15 кожного вала 10, 11 і 12 відповідно спрямовані на середину межі 16, 17 і 18 центрального технологічного куба відповідно. Куб закріплений на підставі 19 за допомогою штанги 20, вісь якого проходить через найбільшу діагональ куба. Вали 10, 11 і 12 обертаються синхронно. Це забезпечує одночасну навивку обмоток трансформатора.
Висновки до обмоток фаз підключаються відомим способом. Технологічний куб виготовлений з магнітного м'якого матеріалу.
Запропоноване конструктивне (компоновочное) рішення може вже зараз знайти застосування при розробці та виготовленні малопотужних трансформаторів. Для розробки трансформаторів середньої і великої потужності можуть знадобитися додаткові розробки, з приводу яких краще звернутися до автора.
Автор - Володимир Суханов. Опис нового трифазного трансформатора зареєстровано як інтелектуальний продукт у Всеросійському Науково-технічному центрі ВНТИЦ Міністерства промисловості, науки і технологій Російської Федерації 25 грудня 2000 року за номером 72200000050. Текст опису зберігається в інформаційному фонді ВНТИЦ.
Опубліковано в бюлетені ВНТИЦ "Ідеї Гіпотези Рішення" номер 1, 2001 рік.
Версія для друку
Джерело: http://zhurnal.lib.ru/s/suhanow_w_n/transf2ru.shtml
Дата публікації 01.24.2004г
