Роторно-ХВИЛЬОВИЙ ДВИГУН

Автор статті: Седунов І. П.

Залиште коментар

У ньому вдасться повністю або частково відмовитися від: охолодження і мастила, прибрати глушник шуму, маховик, і це при кількості деталей не більшому, ніж в двотактному мото - велодвігателе.

На сьогоднішньому етапі розвитку техніки ця задача може бути вирішена тільки з переходом до якісно новим двигунам внутрішнього згоряння з іншими конструктивними принципами і рішеннями. Таким умовам повністю відповідає концептуальна ідея "роторно-хвильового двигуна" (пат. Росії № 2155272) - об'ємної прямоточною машини, що відтворює послідовність роботи газотурбінного двигуна. У ньому абсолютно усунуто зворотно-поступальний рух робочих органів, ротор повністю урівноважений і обертається з постійною кутовою швидкістю. Робоче тіло, як і в турбіні, рухається уздовж осі двигуна, траєкторія руху - гвинтова лінія. У конструкції відсутній шкідливий простір, що обмежує зростання ступеня стиснення робочого тіла. Через відсутність ущільнювальних елементів і, відповідно тертя в проточній частині, знімаються обмеження по ресурсу і числах оборотів двигуна. Робочий процес допускає, довільно змінювати ступінь стиснення і розширення робочого тіла; без додаткових регулювань і зупинки двигуна здійснювати перехід на будь-який сорт палива.

Оригінальна кінематична схема і прогресивний робочий процес роторного двигуна дозволяє зібрати в одній конструкції тільки позитивні сторони всіх типів ДВС. В основі ж кінематики роторно-хвильового двигуна (РВД) лежить сферичний механізм, де осі його основних деталей перетинаються в одному місці - центрі уявної сфери.

Встановлений з мінімальним зазором конічний гвинтовий ротор поєднує обертання з протилежним йому планетарним обкативаніем по внутрішнім огинають корпусу. Накладаючи два ці види руху на будь-які перетину ротора (крім центру - точки його перегину), можна побачити, що вони роблять в певній послідовності рівні кутові коливання в пазах корпусу, утворюючи хвилі, які послідовно перекочуються по ходу гвинтових поверхонь корпусу.

Аналогічний процес можна бачити на море, спостерігаючи в вітряну погоду за переміщенням хвиль в "стоячій воді".

У компресорному відсіку формування і рух хвиль починається від периферії в напрямку до центру, а в розширювальному відсіку - навпаки - від центру до периферії.

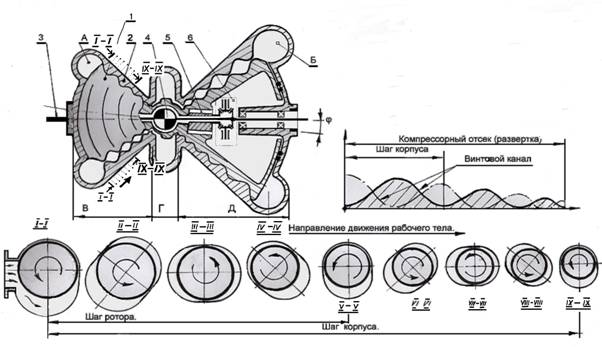

Ротор (1) і вал відбору потужності (3) з'єднуються між собою в центрі двигуна шарніром Гука (4), який можна назвати шарніром рівних кутових швидкостей (Шрусов). Необхідна ж ротора "додаткове" обкатування за внутрішніми огинають корпусу задається допоміжним пристроєм - так званим "генератором хвиль". Його основний елемент - обертається на основному валу ексцентрик (5), з приводом через блок шестерень (6) все від того ж валу. Ексцентрик нахиляючи ротор від 3 до 6 градусів забезпечує кутове хитання перетинах ротора в межах від 12 до 24 градусів (докладніше див. В галузевому журналі "Двигунобудування" 2 і 3 № за 2001 г.). У такій комплектації розрахунковий механічний ККД двигуна складе небачену цифру - 97%.

З початком обертання, гвинтові поверхні ротора починають відкривати внутрішні порожнини гвинтових каналів компресорного відсіку, засмоктуючи і них повітря двома потоками, зміщеними відносно один одного на 180 градусів. За один оборот ротора в обидва канали компресорного відсіку засмоктуються і відсікаються від впускного тракту по дві порції повітря. При подальшому повороті, кожна порція повітря почне самостійно переміщатися до центру двигуна, безперервно скорочуючись в обсязі за рахунок зменшення кроку і амплітуди самого витка. Процес стиснення триватиме до тих пір, поки всі зменшується обсяг зі стисненим повітрям не підійде до камери згоряння. У цей момент процес внутрішнього стиснення повітря в компресорному відсіку закінчиться, настає наступний етап - виштовхування стиснутого повітря в камеру згоряння тильною стороною витка, ближче інших знаходиться до центру ротора. Цей процес супроводжується безперервним розпилюванням палива в повітряному потоці з наступним його згоряння в загальній камері, куди і виштовхуються всі порції повітря. Для початкового підпалювання паливоповітряної суміші в камері встановлюється запальний свічка. Після запуску подальше підпалювання суміші має підтримуватися газами, що залишилися від попередніх циклів в загальній камері згоряння. Останні, з високою температурою і тиском покидаючи камеру згоряння, заповнюють на роторі гвинтові канали розширювальних відсіків, розташованих по інший бік від центру ротора (точки, де крок і амплітуда кутових коливань дорівнює нулю). З поворотом останнього відбувається збільшення обсягів розширювальних відсіків за рахунок чого і здійснюється робочий хід. На момент максимального розширення, кромки зовнішніх витків ротора відкриваються і гази спочатку вільно, а потім примусово видавлюються в випускний колектор. Інтервал випуску відпрацьованих газів з чергової камери розширення складе 180 градусів. Частина отриманої в циклі потужності повертається тілом ротора в компресорний відсік.

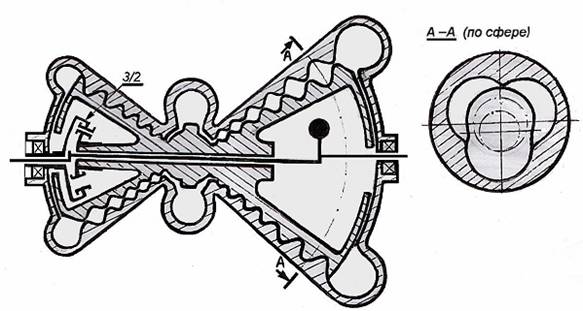

Описаний робочий процес відповідає найпростішій конструкції, в якій двухзаходная корпус працює в парі з однозаходний ротором. Зростання ж числа заходів неминуче призводить до ускладнення форми корпусу і ротора, які між собою будуть співвідноситися як цілі порядкові числа: 2 \ 1; 3 \ 2; 4 \ 3; 5 \ 4 і т.д. Поперечні перерізи тіл ротора і корпусу в усіх випадках будуть мати гіпотрохоідние форми із зовнішніми огинають: наприклад, як це показано на Рис. 2 і 3. На рис 3. зображений один з альтернативних варіантів відбору потужності від ротора - валом з косою шийкою.

Розглянутий тип двигуна, в основі якого лежить внутрішнє гвинтове зачеплення ротора з корпусом, утворює нове сімейство прямоточних колівратні машин: в ньому, зі збільшенням кількості заходів ротора і корпусу, кутова швидкість ротора і відповідно вала відбору потужності обладнаного Шрусов падатиме, з одночасним зростанням величини крутного моменту. Ця чудова особливість кінематичної схеми РВД дозволить многозаходная ротора за сумісництвом виконувати ще й функцію понижуючого редуктора. Адже не секрет, що зростання потужності двигуна завжди йде по шляху збільшення робочих оборотів (йому більше нікуди йти), а споживачі енергії, будь то гвинт судна, або автомобільне колесо, залишаються практично незмінними. Доводиться ставити додаткові редуктори для зниження оборотів. А тут, двигун сам собі і редуктор.

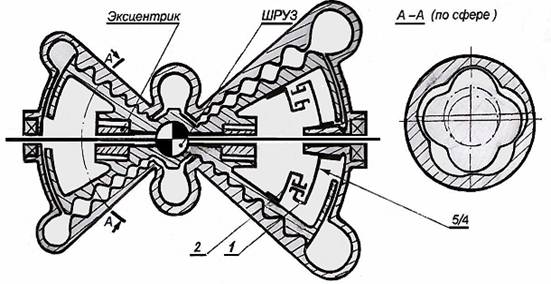

Функція редуктора в многозаходних конструкціях (Рис.2) покладено на механізм синхронізації, що складається з нерухомого вінця з внутрішнім зачепленням (1) і меншою за діаметром планетарної шестерні із зовнішнім зачепленням (2) жорстко з'єднаної з ротором. Кількість зубів вінця до шестерні завжди має відповідати обраній пропорції корпусу до ротора. Інакше не можна, тільки цим досягається синхронізація і необхідну трохоідное рух ротора. Кожному новому обкатування шестерні ротора буде відповідати її поворот на фіксований разом з ротором кут. Для двухзаходная ротора, що працює в парі з трехзаходним корпусом, на одне обкатування шестерні доводиться поворот ротора в корпусі на 50%, в трехзаходном варіанті ротора - на 33%, в четирехзаходном - на 25% і т.д.

Якщо спочатку однозаходний ротор, що працює в парі з двухзаходная корпусом еквівалентний восьмициліндровому поршневого ДВС, то вже двухзаходная ротор в парі з трехзаходним корпусом еквівалентні 24-х циліндровому ДВС. Дальше більше. Трехзаходний ротор відповідає 48 циліндровому поршневому ДВС, четирехзаходний - 80 циліндровому ДВС і т.д.

Для останнього прикладу, у якого буде дещо менший механічний ККД (94 -95%), розрахунковий крутний момент на вихідному валу збільшиться від 16 до 21 рази в порівнянні з поршневим аналогом, і це при рівних з ним оборотах і літражі двигуна. Що само по собі, наприклад, для автомобільного варіанту вже не вимагає установки за двигуном коробки передач, яка підвищує крутний момент двигуна всього в 4 - 10 разів.

Тут ротор, виробляючи повний оборот, змушений при цьому здійснювати чотири повних обкатування за внутрішніми огинають корпусу. Відповідно, при 2500 об / хв ротора, кожен з п'яти гвинтових каналів корпусу повинен всмоктати по 10000 обсягів повітря, що в сумі складе 50000 обсягів в хвилину. Для порівняння, у аналогічного одноциліндрового чотиритактного ДВС при рівних обертах, кількість тактів всмоктування наповнить 625 робочих обсягів двигуна (кожен четвертий такт - всмоктування). Ось звідки вона, восьмідесятікратная різниця. З огляду на низький коефіцієнт наповнення безнаддувного поршневого двигуна, рівний 85% проти 100-105% в РВД, фактична різниця збільшиться до 94. Ми не врахували ще різницю в механічному ККД поршневого ДВС і РВД відповідно 85% проти 94%. Співвіднесемо її на протікання робочого тіла через "нещільності" ротора.

Залишилося згадати і про гранично допустимих оборотах РВД, порівнявши їх з серійними двигунами. Сучасний поршневий ДВС застосовує 4500 - 6000 об / хв; аналогічна по потужності газова турбіна вільно розкручується до 50000 - 70000 об / хв; РВД повинен зайняти проміжне положення - його доля від 2500 до 30000 об / хв (все залежить від кількості заходів ротора).

У робочих відсіках РВД одночасно може стискуватися і розширюватися від декількох одиниць до декількох десятків обсягів повітря. А то місце, де ротор, ледь не торкаючись своєю поверхнею, наближається на мінімальну відстань до корпусу, якраз і є рухомою розділової лінією між послідовно рухаються камерами (на Рис.1 перетину 1-1 і 1Х-1Х). За кожен оборот ротора ступінь стиснення (розширення) змінюється в 4-5 разів. Теоретична ж ступінь стиснення (розширення) в одному агрегаті може досягати ста одиниць (все залежить від кількості витків), і це при повній відмові від ущільнюючих елементів, роль яких виконує тіло ротора.

Ротор, звільняючись від механічного тертя "закручує" порції повітря в камеру згоряння ніде не торкаючись стінок корпусу, тому так само відпадає необхідність в мастилі робочих відсіків двигуна. Тертя залишається лише в підшипниках кочення, на які спирається ротор за межами гарячих зон і в ШРУС. Останній же конструктивно дуже просто дозволяє передавати весь потік потужності від ротора вихідному валу фактично без втрат. Досить згадати, що механічний ККД широко використовуваних в техніці ШРУСов дуже високий і коливається при малих кутах гойдання від 99 до 99,5%. Крім цього, шарнірне з'єднання автоматично точно центрує ротор в будь-якому його положенні, а сам шарнір, розташований в центрі двигуна, надійно захищений від теплового впливу камери згоряння необхідної товщиною сферичного теплового екрана.

Як бачимо, в РВД ніщо не перешкоджає застосуванню дуже високих обертів: ротор обертається з постійною кутовою швидкістю, він прекрасно врівноважується, замість клапанів, або навіть вікон, в конструкції використовуються канали необмеженої пропускної здатності для безперервного надходження повітря в робочі відсіки двигуна. Відсутність тертя і знімає обмеження по зносу деталей і ресурсу двигуна в цілому. У двигуні будуть зношуватися тільки підшипники, а для них ресурс в 30 - 40 тис. Робочих годин не межа. Зауважимо до речі, що хороший автомобільний двигун в наш час має моторесурс 5000- 7000 годин до першого ремонту. Автомобільні РВД, при необмеженої потужності виявляться довговічніші, ніж рама автомобіля (саме довговічне, що є в ньому).

Робочий процес для камери постійного горіння, дозволяє, не зупиняючи двигун, подавати в нього будь-який вид рідкого, газоподібного або навіть твердого розпорошеного палива, повністю стираючи межі між турбінами, дизельними і карбюраторними двигунами.

У кінематичних ланках механізмів поршневих і роторних ДВЗ присутні так звані "мертві точки", для їх подолання за двигуном встановлюється значний по масі маховик. У РВД ж - газові сили, що діють на ротор, спрямовані завжди по дотичній до його поверхні, вони постійні і безперервні, що робить абсолютно не потрібної установку маховика, а в деяких випадках і противаг, що застосовуються для повного урівноваження двигуна.

Основні параметри компресорного та розширювального відсіків РВД така, що допускає і, без зупинки двигуна, в широких межах змінювати ступінь стиснення і розширення робочого тіла, в тому числі до повного розширення відпрацьованих газів, при якому відпадає необхідність у глушнику шуму. Зникає не лише значний опір, яке створює глушник, відбираючи в двигуна до 10% його потужності, а й в процесі продовженого розширення виділиться ще 10 -15% додаткової енергії.

Зрозуміло, приріст потужності в 20-25% дуже привабливі і для розробників серійних ДВС. На практиці ж продовжене розширення не вдається застосовувати через недоцільного збільшення вагогабаритних показників силових установок з одночасним зростанням в них величини механічних втрат.

Ну і, нарешті, головний резерв підвищення ККД - застосування в конструкції РВД керамічних матеріалів - жароміцних теплоізольованих покриттів, що дозволяють відмовитися від системи охолодження і замінити собою складні турбокомпаундние двигуни. З використанням тільки таких властивостей кераміки для РВД, якими вона завжди мала - здатністю працювати на стиск, помірне розтягування при стабільній температурі і тиску у всіх перетинах корпусу і ротора.

На закінчення наведемо ще кілька цифр. Розрахунковий індикаторний ККД простого циклу РВД в адіабатні виконанні і дуже помірного ступеня стиснення рівний 15 зі ступенем розширення 36 складе 51%. Відповідно витрата палива в цьому випадку може скласти 171 г / кВт, при питомій вазі силової установки 0,15 - 0,25 кг / кВт. Для порівняння - в дизельному двигуні, що використовують таку ступінь стиснення, витрата палива становить 224 г / кВт при питомій вазі 3,5 - 15 кг / кВт. За рахунок подальшого збільшення ступеня стиснення в РВД і використання в ньому системи регенерації відпрацьованих газів (для повернення втрачається з відпрацьованими газами теплоти), індикаторний ККД теплового циклу можна ще значно збільшити.

Там, де потрібно отримати максимальний витрата повітря і величезні потужності, наприклад, для авіації і суднових установок - вигідніше використовувати багатозахідні кінематичні схеми, обмежені по зростанню ступеня стиснення. Якщо головним фактором виступає економічність, перспективнішою використовувати двох - трехзаходние схеми роторів, як найбільш прості і допускають найбільшу ступінь стиснення і розширення робочого тіла.

Необхідно визнати, що на даний момент часу сильно відстає технологічна база підприємств, які можна залучати для виготовлення подібного класу машин, але в той же час інтенсивний розвиток комп'ютерного проектування здатне вирішити багато технічних питань, відкриваючи тим самим сприятливі умови для створення високоекономічних і екологічно безпечних енергетичних установок .

Версія для друку
Росія тел / факс: (812) 379-17-32
Автор: Седунов І.П.
PS Матеріал захищений.
Дата публікації 23.09.2004гг
