електрошокер

Варіанти схем: => 1 | 2 | 3 | 4 | 5 | 6

Пристрій призначений для активного захисту металевих дверей квартири або сейфа і може бути. застосовано спільно з іншими охоронними пристроями як додаткове, що включається в разі тривоги. Воно може стати в нагоді і і в сільському господарстві для створення електричного огородження городу від тварин (для цього досить встановити по периметру кілки з натягнутими двома оголеними проводами).

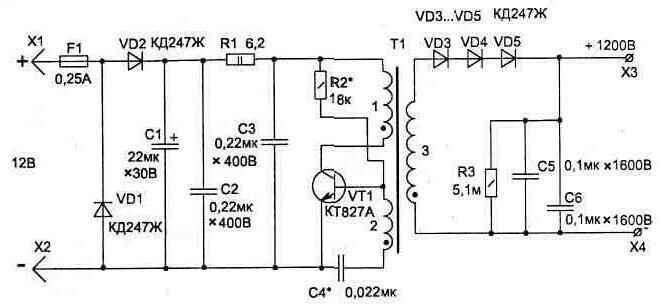

Мал. 3.16. Електрична схема "Їжачок"

Схема пристрою (рис. 3.16) складається з автогенератора на транзисторі VT1 і трансформаторі Т1, з високовольтної обмотки якого після випрямлення на діодах VD3 ... VD5 знімається напруга 1000 ... 1 200 В. Це дозволяє при дотику до будь-якого з високовольтних висновків отримати удар струмом, сила якого буде залежати від загальної ємності конденсаторів С5 і С6 (енергія запасеного заряду на ємності:

, Де: Uc - напруга на конденсаторі в вольтах, С - сумарна ємність у Фарада), а їх величина обрана такою, щоб цей удар не представляв небезпеки для життя, проте вдруге його отримувати вже не захотілося.

Для виготовлення електричного "Їжачок" потрібно намотати трансформатор Т1 на діелектричному каркасі, вставляється в броньовий сердечник БЗО (див. Рис. 3.17) з фериту М2000НМ1 (М1500НМ1). Трансформатор містить в обмотці 1 - 9 витків, 2 - 10 витків дроту ПЕЛШО-0,18, в обмотці 3 - 1800 витків дроту ПЕЛ-0,1. Його виготовлення вимагає акуратності, і під час намотування 3-й обмотки необхідно через кожні 400 витків укладати конденсаторну діелектричну папір (її можна дістати з високовольної конденсатора), а шари просочити конденсаторним або трансформаторним маслом. Після намотування котушки вставляємо її в ферритові чашки і склеюємо (попередньо переконавшись, що вона працює). Місця висновків котушки заливаються розігрітим парафіном.

Мал. 3.17. Складові частини конструкції броньовий котушки

При складанні схеми необхідно дотримуватись полярності фаз обмоток трансформатора, зазначену на схемі.

Топологія друкованої плати і розташування на ній елементів (крім запобіжника) наведені на рис. 3.18. Трансформатор кріпиться до плати клеєм.

Харчується схема від акумулятора або будь-якого джерела з напругою 10 ... 15 В.

При правильному включенні фаз обмоток Т1 схема починає працювати відразу. Налаштування полягає в підборі конденсатора С2 - по максимуму вихідної напруги на клемах ХЗ і Х4, а й в підборі режиму роботи автогенератора резистором R2 для отримання мінімального струму споживання при стійкому самозбудженні (запуск автогенератора в момент включення живлення).

Зазвичай споживаний схемою струм не перевищує 50 мА. Для того щоб підвищити економічність пристрою, можна його доповнити таймером (рис. 3.19), що включається між джерелом живлення і схемою. Таймер дозволяє при подачі на схему напруги включати "Їжачок" на 5 ... 15 секунд (час залежить від величини номіналу конденсатора С10 і резистора R5), після чого він її обезструмлює до моменту повторного включення живлення.

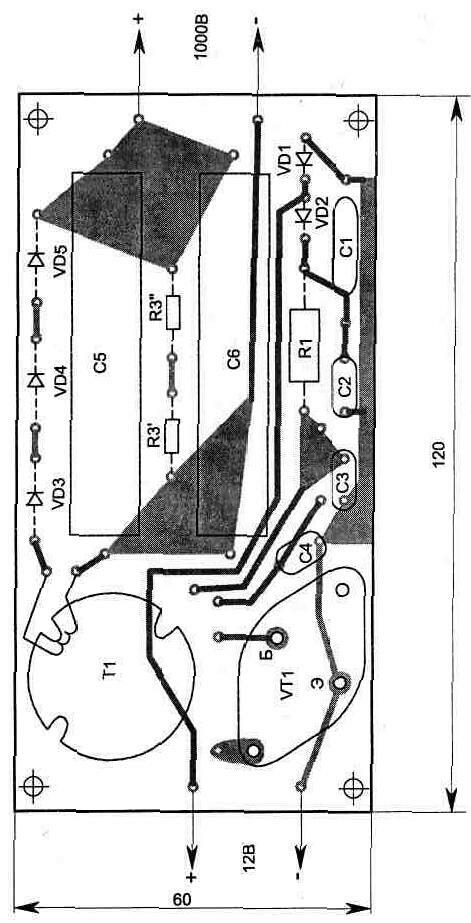

Мал. 3.18. Топологія друкованої плати і розташування елементів

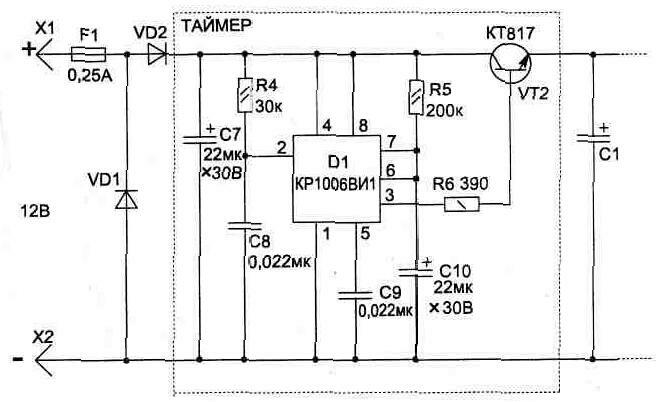

Мал. 3.19. Електрична схема таймера

У схемах застосовані конденсатори С1, С7, С10 типу К53-4; С2, СЗ, С4, С8, С9 - К73-9 на 100 В; С5, С6 - К42У-2 або К73-16В на 1600 В.

Увага!
При роботі з приладом не забувайте про правила техніки безпеки!

Дата публікації 22.03.2003гг.
