електрошокер

Варіанти схем: => 1 | 2 | 3 | 4 | 5 | 6

Електрошокер - це пристрій для індивідуального самозахисту від недоброзичливців, шляхом ураження електричним струмом великої напруженості.

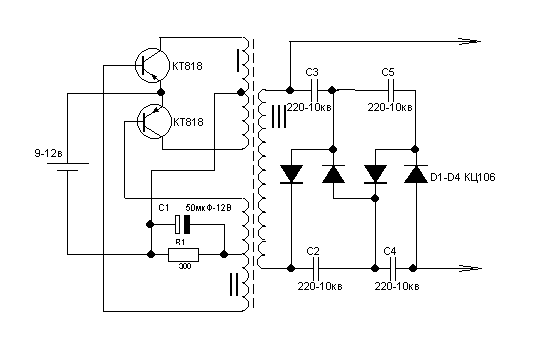

деталі

• VT1, VT2 - КТ818Б КТ816
• VD1, VD2 - КЦ106В ... Г
• Т1 мотається:
  | по 6 витків діам. 0,5-0,8;
  || - По 5-8 тис. 0,15-0,25;
  ||| - По 24 витка діам. 0,5-0,8.

Трансформатор намотується виток до витка на феритових стержні діаметром 8 мм, довжиною 50 мм. Між кожним шаром прокладається шар фторопласту.

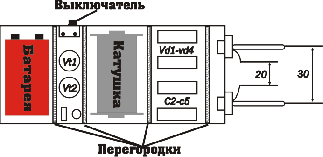

Зовнішній вигляд електрошокера

З зовнішньої частини під електродами, розташовуються невеликі "вусики" з латуні, для зменшення відстані між електродами - розряд утворюється між ними. Відстань між електродами - 30 мм, а довжина корони - 20 мм.

Увага!
При роботі з приладом не забувайте про правила техніки безпеки!
