електрошокер
Варіанти схем: => 1 | 2 | 3 | 4 | 5 | 6
Електрошокер - це пристрій для індивідуального самозахисту від недоброзичливців, шляхом ураження електричним струмом великої напруженості.

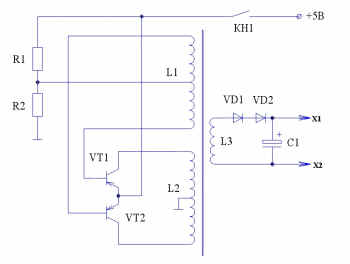

схема електрошокера
збірка електрошокера
Котушки намотані на феритових муздрамтеатрі перетином не менше 0,5 см і проникністю 2000, наприклад на кільці або на броньовий магнітопроводі. Котушка L3 має 600 витків дроту ПЕЛШО або ПЗВ-2 діаметром 0,2 мм. Зверху котушки L3 прокладиваеться 2 шари ізоляції, а потім намотуються котушки L1 і L2: L1 - 8 витків дроту ПЕЛ діаметром 0,4 мм з відведенням від середини; L2 - 12 витків дроту ПЕЛ діаметром 0,8 мм.
R1 - 330 Ом; R2 - 30 Ом; VD1, VD2 - КД105; VT1, VT2 - КТ816; C1 - 1000 мкФ х 400 В (підібрати з малою витоком, наприклад типу К50-73 або японського виробництва)
Пристрій монтується в жорсткому футлярі; відстань між штирями Х1 і Х2 - 30-40 мм, їх довжина - 50 мм. Харчування подаеться кнопкою КН1 короткочасно. Джерело живлення - 4 послідовно з'єднаних елемента Д-0,55.
ТЕХНІЧНІ ДАНІ
Ємність накопичувального конденсатора 100 мкФ (більш ніж достатньо)
Напруга на накопичувальному конденсаторі - 350 В
Збереження заряду на конденсаторі після вимкнення живлення - не менше 30 хвилин.
Увага!
При роботі з приладом не забувайте про правила техніки безпеки!
Дата публікації 22.03.2003гг.
