Цікава технологія ремонту рядкової розгортки телевізора

Як часто стає питання про дефектовке ТДКС при неадекватній поведінці схеми (не хоче включатися телевізор, виходить з ладу рядковий транзистор, порушення лінійності розгортки і т.д.) І скільки сил і коштів витрачається даремно. Далі буде показано, як за допомогою нескладного устаткування можна проводити динамічне тестування ТДКС, ОС, ТДВ і ін. Вузлів телевізора.

Вихідні каскади розгортки тісно взаємодіють з БП і ланцюгами захисту, а й задає генератором і предоконечним каскадом. Часто причину дефекту визначають ОС, виявляється не вона. Міняють ТДКС і продовжують шукати дефект, коли вихідний каскад працює прекрасно. Це швидко визначити допоможе динамічний тест.

Принцип тесту побудований на емуляції роботи рядкової розгортки. На вихідний каскад подається напруга живлення приблизно в десятеро менше номінального (+12). До емітера і колектора вихідного транзистора підключаються відповідно витік і стік польового транзистора (BUZ90). На затвор транзистора подаються імпульси з амплітудою 5-10В, частотою 15,625Гц (або вдвічі більша для 100Гц-телевізорів) і тривалістю активної фази 26 мкс, а пасивної 38 мкс. При цьому в ТДКС і ОС виробляються амплітуди струмів і напруг приблизно в десятеро менше від робочої амплітуди.

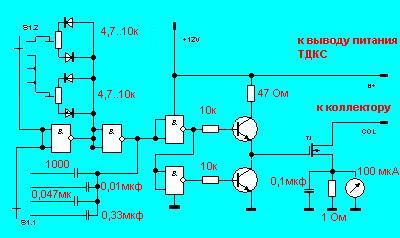

Практика показує, що таку перевірку не заважає проводити вже на початку ремонту, щоб не витрачати даремно час на перевірку пробних версій дефектів. Для цього зручно зібрати нескладний пристрій - навантажувальний Тесторе. Основу схеми складає генератор з регульованою шпаруватістю і КМОП-ключ. Приблизно схема може бути такою:

Три клеми (col, B +, gnd)

За допомогою цього тестера визначається середній струм споживаний рядковою розгорткою і за допомогою осцилографи контролюється форма і тривалість ІОХ. Струм від 20 до 50 мА, тривалість ІОХ 12-15мкс, і гладка (без "колючок") форма говорять про справність вихідного каскаду і ланцюгів відхилення. Найменші зміни регламенту роботи розгортки ведуть до змін вищевказаних параметрів.

Само-собою до приладу треба звикнути. І тоді його можна буде застосовувати в більш широкому аспекті. Наприклад автор застосовує прилад для визначення цокольовка невідомих (або без даних) ТДКС і ТДВ. При адаптації позаштатних ( "лівих") ТДКС замість оригінальних динамічний тестер просто подарунок. З його допомогою можна не тільки сім разів поміряти перед початком експлуатації, але і швидко визначити якомога найбільш вдало скаскадіровать обмотки.

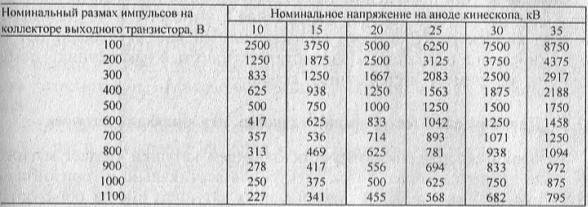

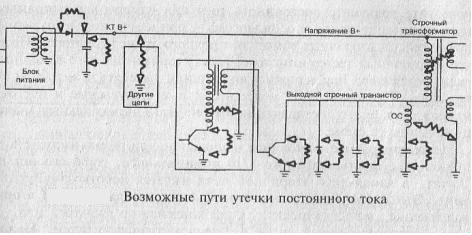

При підключенні тестера до шасі слід переконатися в цілісності рядкового транзистора і випрямляча В +.

Якщо все справно, а розгортка "вантажить" тестер, то слід підключити до тестеру знятий ТДКС і знову зробити вимір (справний споживає близько 10мА)

На перших порах користування приладом можливі проколи в діагнозі .Например, якщо міжшаровими пробою, то на знятому ТДКС ток нормалізується. В цьому випадку слід по черзі загальний провід тестера по черзі підключити до всіх обмоток. Анодний випрямляч на знятому ТДКС перевірятися підключенням ємністю 2200 пф на 3-5кВ між присоскою і висновком ABL. (Якщо ТДКС в схемі, цього робити не потрібно)

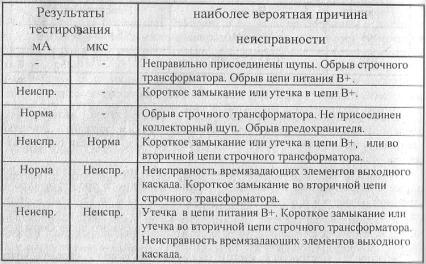

Таким чином можна не тільки визначити справність, але і характер дефекту.

Будь-яку високодобротні котушку можна перевірити подавши на неї короткий імпульс і далі простеживши за загасання, освіченими контуром котушки і її ж власної ємністю. Швидкі загасання говорять про замиканні в контурі.

Якщо передбачити такий режим в тестері, то його функціональні можливості розширяться.

Вищевказаними способами можна перевірити будь-який імпульсний перетворювач (БП, імпульсні стабілізатори і регулятори). А проявивши кмітливість можна перевірити навіть в окремих випадках кінескоп. У міру звикання до приладу його застосування розширюється.

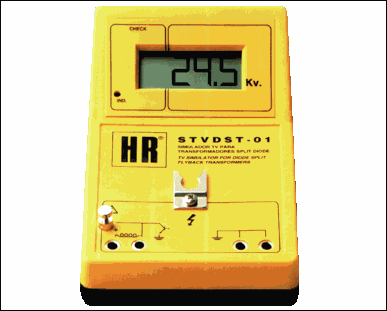

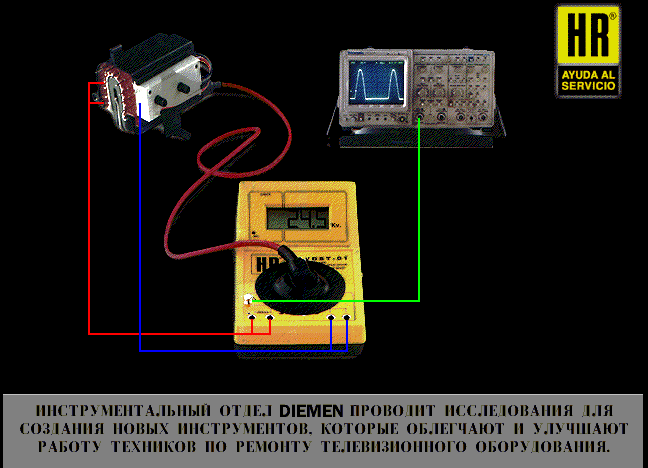

На закінчення слід зазначити, що даний принцип роботи тестера застосовується в іспанському фірмовому приладі HR. Тільки у іспанців детектором справності служить напруга на присоску і тестує прилад тільки зняті ТДКС.

При підготовці теми використовувалося видання "РЕМОНТ ЦИФРОВИХ ТЕЛЕВИЗОРОВ" П. Ф. Гаврилов, А.Я. Дідів Москва "Радіотон" 1999 року, а так же особистий досвід.

Дата публікації 02.03.2004г.
