Недорога і дієздатна схема приладу для
відновлення кінескопів
Дивись також: |
При розробці даного приладу була поставлена мета зробити якомога дешевшу і просту конструкцію для регенерації кінескопів, проте прилад має ряд переваг по відношенню до інших приладів використовують метод пропалювання катода а саме; відновлює більшість кінескопів навіть якщо ніякої прилад типу ППВК їх вже не бере, якщо вони звичайно не були "вбиті" приладом ППВК, відсутня ймовірність пропалювання катода кінескопа, простота виготовлення приладу.
Робота приладу заснована на подачі великої напруги через резистори, що гасять R3-R6 в зворотній полярності на катод і модулятор кінескопа, як відомо вся погань осідає на мінусі на додачу вона ще загострюється на катоді виходить окис, мінус ми в даному приладі підключаємо до модулятору відбувається перенесення окису з катода і відновлення її в метал на модуляторі.
Робота з приладом: |
|
Між катодом і модулятором виникне блакитне світіння, включити тумблер S2 генератора електромагнітних імпульсів, які дозволяють рівномірно прибирати окис з усією поверхні катода. Час відновлення кожної гармати 1-3 години.

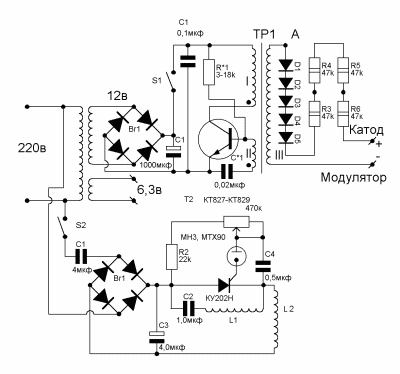

На транзисторі Т1 зібраний перетворювач напруга на 2-4кіловольта, напруга живлення перетворювача - 12вольт, струм споживання 2-2,5 ампера. Трансформатор ТР1 ТВС110пц11 можна застосувати і будь-якої іншої. Транзистор встановлений на радіатор. На тиристоре КУ202Н зібраний генератор електромагнітних імпульсів за принципом електровудки, котушки L1, L2 намотані на різних каркасах шириною по 10 мм і діаметром горловини кінескопа, містять 200-300вітков дроти 0,5-0,7.
При налагодженні приладу підключити до точки А неонка (вихід на помножувач) і підібрати полярність обмоток l і ll, щоб неонка світилася в точці А.
Перший прилад був зроблений без діодів і генератора електромагнітних імпульсів, тобто з точки А відразу йшло на R3, R6 і начебто непогано відновлював.
Увага!
При роботі з приладом не забувайте про правила техніки безпеки!
