Метод відстрілу шлаку з попередньою установкою значення струму
в зоні електричного пробою

В основному методи відновлення кінескопів розроблялися в 50 ... 60 роки, зараз опису схем приладів та методик відновлення кінескопів рідкісні. Проте, прилад такого типу необхідний і в наші дні будь-якого майстра, який займається ремонтом телевізорів або моніторів. Узагальнюючи досвід роботи з різними приладами, пропоную свій варіант. Він відрізняється тим, що в ньому передбачена можливість попередньої установки значення струму в зоні електричного пробою. Таке рішення в поєднанні з простотою застосування є новим рішенням в регенерації катодів.

Прилад компактний і простий у використанні, а по ефективності трохи чим відрізняється від складних фірмових приладів у великих елегантних кейсах. Він не вимагає набору змінних панелей для різних типів кінескопів. Результат відновлення спостерігається відразу ж на екрані телевізора. За роки експлуатації, схемотехніка приладу добре відпрацьована, вартість невисока, зібрати і налаштувати його може навіть радіоаматор. Жоден телевізор або монітор не постраждав за багаторічну практику застосування приладу, але, тим не менш, попередження: автор не несе відповідальності за наслідки використання пропонованого методу і приладу.

Принципова схема приладу приведена на малюнку 1. Прилад складається з блоку живлення і обмежувача-модулятора. В блок живлення приладу входять компоненти Т1, D2, С1, С2. Випрямляч на D2 через струмообмежувальні резистори заряджає конденсатори С1 і С2 до напруги 400 ... 450 В. Енергія конденсатора С2 використовується для розряду в кінескопі через обмежувач-модулятор на Q1. Напруга управління на обмежувач-модулятор подається з конденсатора С1. Незалежне харчування дозволяє зберегти стабільність характеристик обмежувача при розряді конденсатора С2. Для модуляції джерела струму імпульсами зворотного ходу використовується обмотка III трансформатора Т1. Глибина модуляції струму встановлюється резистором R4 в межах 40 ... 60%. Обмеження по струму в межах 30 ... 800 мА встановлюється резистором R7. Світлодіод D3 червоного кольору застосовується в якості стабілізатора базового напруги і індикатора. Резистором R8 встановлюється значення максимального струму в ланцюзі розряду. Резистор R6 обмежувальний, R9 - датчик струму. Транзистор Q1 можна застосувати типу BU508, S2000 або аналогічний, але без резистора в ланцюзі база-емітер. Середня розсіюється на транзисторі потужність невелика, тому можна обійтися без радіатора. Діод D2 типу BYW54 або будь-імпульсний, зі зворотним напругою не менше 600 В. Трансформатор Т1 намотаний на феритових сердечнику від мережевого фільтра блоку живлення телевізора або монітора, розміри сердечника не критичні в силу малої потужності споживання. Обмотка I містить 20 витків дроту 0,53 мм, обмотка II - 180 ... 200 витків дроту 0,12 мм, обмотка III містить 30 витків того ж дроту.

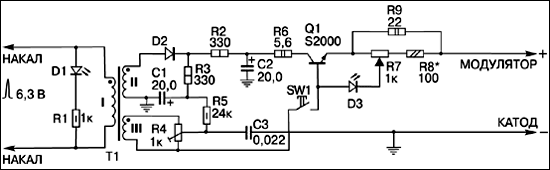

Малюнок 1. Принципова схема приладу

Конструктивно прилад виконаний в компактному пластмасовому корпусі. Позитивний висновок приладу й проведення його підключення до виводів напруження забезпечені "крокодилами". Негативний висновок зручно оформити у вигляді щупа, що представляє собою товсту металеву голку, вмонтовану в корпус від фломастера. У цьому ж щупі зручно розташувати кнопку SW1.

Робота з приладом зводиться до наступного. Висновки харчування підключаємо за допомогою "крокодилів" до виводів напруження кінескопа працюючого телевізора. Правильність підключення визначається за світінням світлодіода D1. Через кілька секунд, необхідних для заряду конденсаторів, прилад готовий до роботи. Позитивний висновок підключаємо до модулятору (найчастіше це загальний провід), негативний до відновлюваному катода. Встановивши струм на мінімум, замикаємо кнопку SW1. Результат регенерації перевіряється за якістю зображення на екрані після відключення приладу від катода. На малюнку 2 показана форма вихідного сигналу. При необхідності збільшуємо ток резистором R7, включаємо прилад і знову перевіряємо результат. Таким чином, поступово збільшуючи струм, можна найменш "травматично" впливати на катоди будь-яких кінескопів.

Малюнок 2. Форма вихідного сигналу

У деяких моделях телевізорів при регенерації може спрацювати захист. В цьому випадку телевізор перезавантажується повторним включенням і процес може бути продовжений. Багаторічна практика використання цього приладу показала, що ніяких дефектів в телевізорах при цьому не виникає. При необхідності, відключення напруги напруження кінескопа можна імітувати просто вимкнувши телевізор. Температурна інерція катодів і енергія, запасені в конденсаторах приладу, дозволяють проводити регенерацію зі збереженням необхідних режимів. Для подачі негативної напруги, що рекомендовано в деяких методиках, необхідно просто поміняти місцями підключаються до кінескопу висновки. Для застосування пристрою в лампових телевізорах або моніторах, які не мають імпульсного напруження, на рядковий трансформатор необхідно намотати тимчасову додаткову обмотку з 3 ... 5 витків і до неї підключити клеми живлення приладу.
