Схема частотомера- цифрової шкали на PIC-16F842

Технічні характеристики:

Максимальна вимірювана частота. .................. 50 мегагерц
Максимальна роздільна здатність вимірюваної частоти ... 10 Гц,
Чутливість по входу .............................. .250 мВ
Напруга живлення ………………………………. 8 ... 12 В,
Струм ....................................... .. 35 мА,

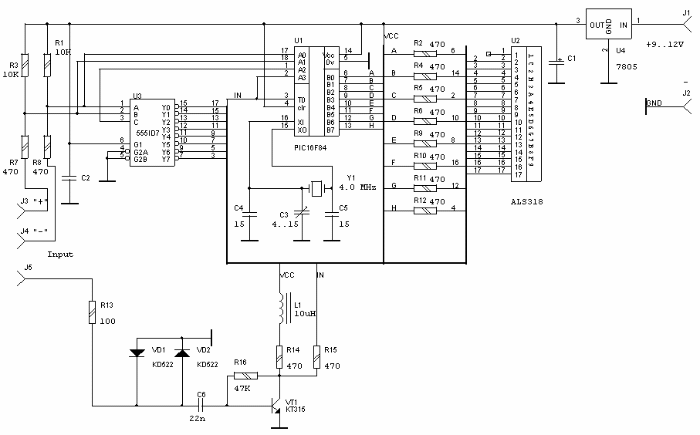

Принципова схема частотоміра - цифровий шкали наведена на рис 1. Вона складається з:

• формувача вхідного сигналу, виконаного на транзисторі VT1. Сигнал вимірюваної частоти, поданий на вхід J5, обмежується, посилюється і подається на вхід PIC процесора для вимірювання;
• центрального процесора U1, що виконує функції вимірювання, розрахунку, перетворення, управління динамічною індикацією і динамічного опитування вхідних сигналів. Висновки J3 і J4 використовуються для вибору режиму цифрової шкали. Тактова частота процесора визначається кварцовим резонатором Y1 і може змінюватися в невеликих межах конденсаторами C3 і C4.
• світлодіодного індикатора U2 для відображення частоти.
• мікросхеми U3 - дешифратора позиції що відображається.
• Інтегрального стабілізатора напруги живлення U4. Напруга живлення частотоміра величиною 8..12 вольт подається на висновки J1 (+) і J2 (-)

Функції пристрою реалізовані в такий спосіб:

• При відключених висновках J3 і J4 працює як частотомір (режим вимірювання);
• При подачі лог. "0" на висновок J3 складає виміряні значення з заздалегідь записаної в незалежну пам'ять константою (цифрова шкала);
• При подачі лог. "0" на висновок J4 віднімає по модулю цю константу з виміряного значення (цифрова шкала);
• При подачі лог. "0" одночасно на висновки J3 і J4 через 1 сек. шкала перейде в режим запису константи, відобразить на індикаторі букву "F" і виміряну частоту.
• Повторна подача лог. "0" на J3 і J4 призведе до запису заміряного значення в незалежну пам'ять процесора і поверненню в режим вимірювання. Після цього нова константа буде використовуватися в якості величини проміжної частоти.
• Даний режим зроблений для того, щоб користувачі могли самі встановлювати величину ПЧ в своїй шкалі без перепрограмування PIC процесора. За замовчуванням в тексті програми записана величина ПЧ рівна 5.5 мгц.

Прим. логічного "0" відповідає потенціал 0 вольт ( "земля").

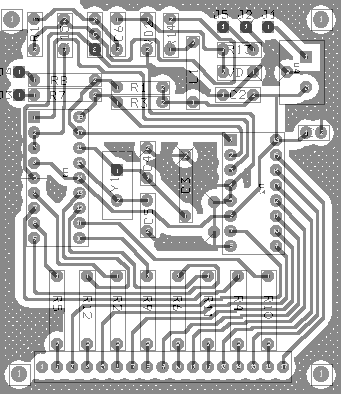

Конструкція виконана на односторонній друкованій платі розмірами 57 х 67 мм. Ескіз друкованої плати наведено на рис.2, проте гранична простота конструкції дозволяє легко повторити її навіть на макетніце.

Правильно зібраний частотомір - цифрова шкала з правильно запрограмованим PIC процесором майже не вимагає настройки. Мінімальна настройка полягає в подачі на вхід частотоміра еталонної частоти і підстроювання конденсатора C3 до отримання правильних показань на індикаторі. При цьому можливо потрібно коректування ємності конденсатора C4.

Друкована плата

Дата публікації 22.03.2003гг.
