СХЕМА ПРИСТРОЇ ДЛЯ ПРОДОВЖЕННЯ ТЕРМІНУ СЛУЖБИ
ламп розжарювання

Автори: Батько і син Чумакова

Цей автомат зменшує кидки струму через освітлювальну лампу в момент її включення. При замиканні контактів вимикача Q1 лампа EL1 починає світитися вполнакала, оскільки струм через неї протікає тільки під час позитивних напівперіодів мережевої напруги на нижньому, за схемою, проводі харчування. Під час же негативних напівперіодів заряджається конденсатор С1. Як тільки напруга на конденсаторі досягне напруги стабілізації стабілітрона VD2, відкриється тринистор VS1 і лампа спалахне майже в повне розжарення.

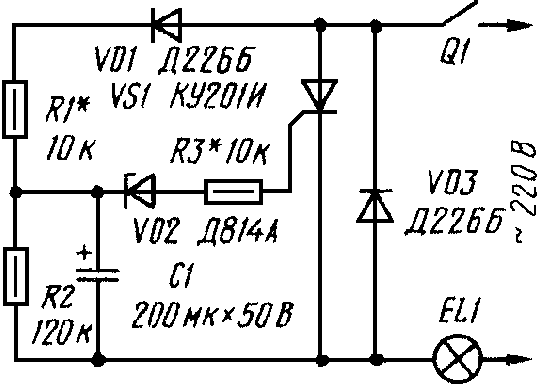

Мал. 1. Принципова схема пристрою

Показання на схемі деталі розраховані на роботу автомата з лампою (або лампами) потужністю до 150 Вт. Для більш потужного навантаження (500 - 700 Вт) потрібно встановити діод VD3 з допустимим випрямленою струмом 2 -3 А (наприклад, КД202Л). Тиристор при цьому можна не встановлювати на радіатор.

Налагоджують автомат при відключеному діод VD3. Замість резистора R3 бажано тимчасово впаяти змінний, опором 15 кОм або 22 кОм. Через кілька секунд після включення пристрою в мережу повинна спалахнути мерехтливим світлом лампа EL1. Якщо світіння її немає, підбирають змінним резистором струм керуючого електрода тиристора. Потім вимірюють напругу на конденсаторі. Якщо воно перевищує 50 В, замінюють конденсатор іншим, з великим номінальним напругою або встановлюють стабілітрон з меншою напругою стабілізації. Після цього підключають діод VD3 і вимірюють змінну напругу на лампі. Змінити його в ту чи іншу сторону можна підбором резистора R1, але значно зменшувати опір резистора в порівнянні з вказаними на схемі небажано, інакше зменшиться тривалість попереднього розігріву нитки лампи (воно не повинно бути менше 2 с) - до включення тиристора.

Примітки. Якщо в процесі роботи лампа постійно горить у пів-накалу, а включається із затримкою, значить згорів VD3. Це може відбуватися постійно, якщо в патроні або люстрі є погані контакти, а отже, відбуваються критичні для VD3 скачки напруги. Потрібно усунути окислення в патроні (краще пропайкой язичків патрона). Якщо контакти нормальні, то можна застосовувати діоди з напругою 200 В. У мене такі діоди працюють з 1997 року. Після установки пристрою, лампи в санвузлі (холодне приміщення) став міняти раз півроку-рік. Але, якщо Вам підходить мерехтливе світло, то простіше і довговічніше буде встановити один діод послідовно з лампою. Після установки діода на сходовому майданчику лампа 75 Вт прослужила 2,5 року! Якщо у Вас неблагополучний під'їзд, то раджу припаяти діод до лампи і проводами під'єднати до патрона, а голі контакти залишити навідь. Допомагає від варвор. Перевірено! Тільки самі будьте обережнішими.

Автори: Батько і син Чумакова
Адреса: м Дзержинськ
Джерело: Радіо №7, 1988 г., стр.51
Дата публікації: 02.01.05г.
