3. УЗО - ефективне протипожежне і електрозахисний засіб
3.2. ПРИНЦИП ДІЇ УЗО
Функціонально УЗО можна визначити як швидкодіючий захисний вимикач, що реагує на диференційний струм в провідниках, що підводять електроенергію до захищається електроустановці.

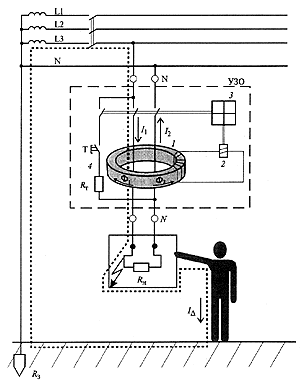

Основні функціональні блоки УЗО представлені на рис. 3.2.
Рис 3.2. структура УЗО
Найважливішим функціональним блоком УЗО є диференціальний трансформатор струму 1. У абсолютній більшості УЗО, вироблених і експлуатованих в даний час в усьому світі, в якості датчика диференціального струму використовується саме трансформатор струму. У літературі з питань конструювання і застосування УЗО цей трансформатор іноді називають трансформатором струму нульової послідовності - ТТНП, хоча поняття "нульова послідовність" може бути застосовано тільки до трифазних ланцюгах і використовується при розрахунках несиметричних режимів багатофазних ланцюгів.
Пусковий орган (пороговий елемент) 2 виконується, як правило, на чутливих магнітоелектричних реле прямої дії або електронних компонентах. Виконавчий механізм 3 включає в себе силову контактну групу з механізмом приводу.
У нормальному режимі, при відсутності диференціального струму - струму витоку, в силовому ланцюзі по провідниках, що проходить крізь вікно муздрамтеатру трансформатора струму 1 протікає робочий струм навантаження. Провідники, що проходять крізь вікно муздрамтеатру, утворюють зустрічно включені первинні обмотки диференціального трансформатора струму. Якщо позначити струм, що протікає у напрямку до навантаження, як I 1, а від навантаження як I 2, то можна записати рівність:
I 1 = I 2.
Рівні струми в зустрічно включених обмотках наводять в магнітному осерді трансформатора струму рівні, але векторно зустрічно направлені магнітні потоки Ф 1 і Ф 2. Результуючий магнітний потік дорівнює нулю, струм у вторинній обмотці диференціального трансформатора також дорівнює нулю.
Пусковий орган 2 знаходиться в цьому випадку в стані спокою.
При дотику людини до відкритих струмопровідних частин або до корпусу електроприймача, на який стався пробій ізоляції, по фазному провіднику через УЗО крім струму навантаження I 1 протікає додатковий струм - струм витоку (I D), який є для трансформатора струму диференціальним (різницевим).
Нерівність струмів в первинних обмотках (I 1 + I D в фазному провіднику) і (I 2, що дорівнює I 1, в нейтральному провіднику) викликає нерівність магнітних потоків і, як наслідок, виникнення у вторинній обмотці трансформованого диференціального струму. Якщо цей струм перевищує значення уставки порогового елемента пускового органу 2, останній спрацьовує і впливає на виконавчий механізм 3.
Виконавчий механізм, який зазвичай складається з пружинного приводу, спускового механізму і групи силових контактів, розмикає електричний ланцюг. В результаті захищається УЗО електроустановка знеструмлюється.
Для здійснення періодичного контролю справності (працездатності) ПЗВ передбачена ланцюг тестування 4. При натисканні кнопки "Тест" штучно створюється відключає диференційний струм. Спрацювання УЗО означає, що воно в цілому справно.
