Визначення відстаней і чутності звуків на місцевості і цілевказування

Дуже часто потрібно визначати відстані до різних предметів на місцевості, а також оцінювати їх розміри. Найбільш точно і швидко відстані визначаються за допомогою спеціальних приладів (далекомірів) і далекомірних шкал біноклів, стереотруб, прицілів. Але через відсутність приладів нерідко відстані визначають за допомогою підручних засобів і на око.

До числа найпростіших способів визначення дальності (відстаней) до об'єктів на місцевості відносяться наступні:

• глазомерно;
• за лінійними розмірами об'єктів;
• по видимості (помітне) об'єктів;
• по кутовий величиною відомих предметів;
• по звуку і ін.

глазомерно

Окомірний - це самий простий і швидкий спосіб. Головне в ньому - тренованість зорової пам'яті і вміння подумки відкладати на місцевості добре подану постійну міру (50, 100, 200, 500 метрів). Закріпивши в пам'яті ці еталони, неважко порівнювати з ними і оцінювати відстані на місцевості. За посиланням Приклад використання окомірного способу визначення відстаней в картинках .

При вимірюванні відстані шляхом послідовного уявного відкладення добре вивченої постійної міри потрібно пам'ятати, що місцевість і місцеві предмети здаються зменшеними відповідно до їх видаленням, тобто при видаленні в два рази і предмет буде здаватися в два рази менше.

Тому при вимірюванні відстаней подумки відкладаються відрізки (міри місцевості) будуть зменшуватися відповідно віддаленню.

При цьому необхідно враховувати наступне:

• чим ближче відстань, тим ясніше і різкіше нам здається видимий предмет;
• чим ближче предмет, тим він здається більше;
• більші предмети здаються ближчими дрібних предметів, що знаходяться на тій же відстані;
• предмет більш яскравого кольору здається ближче, ніж предмет темного кольору;
• яскраво освітлені предмети здаються ближчими слабо освітлених, що знаходяться на тій же відстані;
• під час туману, дощу, в сутінки, похмурі дні, при насиченості повітря пилом спостережувані предмети здаються далі, ніж в ясні і сонячні дні;
• чим різкіше різниця в забарвленні предмета і фону, на якому він видно, тим більше зменшеними здаються відстані; так, наприклад, взимку сніжне поле як би наближає знаходяться на ньому більш темні предмети;
• предмети на рівній місцевості здаються ближче, ніж на горбистій, особливо скороченими здаються відстані, які визначаються через великі водні простори;
• складки місцевості (долини річок, западини, яри), невидимі або в повному обсязі видимі спостерігачем, крадуть відстань;
• при спостереженні лежачи предмети здаються ближчими, ніж при спостереженні стоячи;
• при спостереженні від низу до верху - від підошви гори до вершини, предмети здаються ближчими, а при спостереженні зверху вниз - далі;
• коли сонце знаходиться позаду нас, відстань скрадається, світить в очі - здається більшим, ніж насправді;
• чим менше предметів на даній ділянці (при спостереженні через водяний простір, рівний луг, степ, ріллю), тим відстані здаються менше.

Точність окоміру залежить від натренованості людини.

Для відстані 1000 м звичайна помилка коливається в межах 10-20%.

За лінійними розмірами

Визначення відстаней за лінійними розмірами предметів полягає в наступному (рис. 9). За допомогою лінійки, розташованої на відстані 50 см від ока, вимірюють в міліметрах висоту (ширину) спостережуваного предмета. Потім дійсну висоту (ширину) предмета в сантиметрах ділять на виміряну по лінійці в міліметрах, результат множать на постійне число 5 і отримують шукану висоту предмета в метрах .

Наприклад, відстань між телеграфними стовпами рівне 50 м (рис.8) закривається на лінійці відрізок 10 мм. Отже, відстань до телеграфної лінії одно:

Точність відстаней за кутовими і лінійним величинам становить 5-10% довжини вимірюваного відстані. Для визначення відстаней за кутовими і лінійними розмірами предметів рекомендується запам'ятати величини (ширину, висоту, довжину) деяких з них, наведені в таблиці нижче

предмет	Розміри, м
	Висота	довжина	Ширина
середній танк	2-2,5	6-7	3-3 5
бронетранспортер	2	5-6	2-2,4
Мотоцикл з коляскою	1	2	1,2
Вантажний автомобіль	2-2,5	5-6	2-3,5
Легковий автомобіль	1,6	4	1,5
Пасажирський вагон чотиривісний	4	20	3
Залізнична цистерна чотиривісних	3	9	2,8
Дерев'яний стовп лінії зв'язку	5-7	-	-
Людина середнього зросту	1,7	-	-

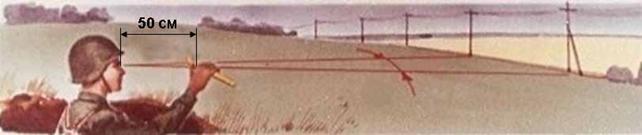

Щоб визначити відстань цим способом, треба:

• тримати перед собою лінійку на відстані витягнутої руки (50-60 см від ока) і виміряти по ній в міліметрах видиму ширину або висоту предмета, до якого потрібно визначити відстань;
• дійсну висоту (ширину) предмета, виражену в сантиметрах, розділити на видиму висоту (ширину) в міліметрах, і результат помножити на 6 (постійне число), отримаємо відстань.

Наприклад, якщо стовп висотою 4 м (400 см) закривається по лінійці 8 мм, то відстань до нього буде 400 х 6 = 2400; 2400: 8 = 300 м (дійсне відстань).

Щоб визначати відстані таким способом, потрібно добре знати лінійні розміри різних об'єктів, або мати ці дані під рукою (на планшеті, в записнику). Розміри найбільш часто зустрічаються об'єктів людині треба пам'ятати, так як вони потрібні і для способу вимірювання по кутовий величиною, що є для нас основним.

По видимості (помітне) об'єктів

Неозброєним оком можна приблизно визначити відстань до цілей (предметів) по мірі їх видимості. Наприклад, якщо хтось побачив трубу на даху будинку, то це означає, що до будинку не більше 3 км, а не рівно 3 км. Військовослужбовець з нормальною гостротою зору може побачити і розрізнити деякі предмети з таких граничних відстаней, зазначених в таблиці нижче:

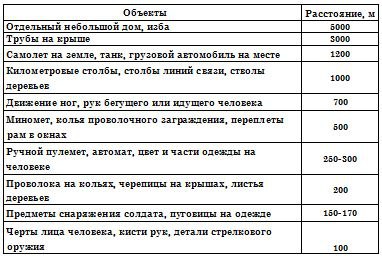

Об'єкти і ознаки	Відстані, з яких вони стають видимі (помітні)
Окремий невеликий будинок, хата	5 км
Труба на даху	3 км
Літак на землі танк на місці	1 2 км
Стовбури дерев, кілометрові стовпи і стовпи лінії зв'язку	1,0 км
Рух ніг і рук біжить або йде людини	700 м
Станковий кулемет, міномет, протитанкова гармата, кілки дротяних загороджень	500 м
Ручний кулемет, гвинтівку, колір і частини одягу на людину, овал його обличчя	250 - 300 м
Черепиця на дахах, листя дерев, дріт на кілках	200 м
Ґудзики і пряжки, подробиці озброєння солдата	100 м
Риси обличчя людини, кисті рук, деталі стрілецької зброї	100 м

Треба мати на увазі, що в таблиці вказані граничні відстані, з яких починають бути видно ті чи інші предмети. Наприклад, якщо військовослужбовець побачив трубу на даху будинку, то це означає, що до будинку не більше 3 км, а не рівно 3 км. Користуватися цією таблицею як довідкової не рекомендується. Кожен військовослужбовець повинен індивідуально для себе уточнити ці дані.

При окомірних визначенні відстаней бажано користуватися орієнтирами, відстані до яких вже точно відомі.

За кутовий величиною

Визначення відстаней за кутовими розмірами предметів засноване на залежності між кутовими і лінійними величинами. Кутові розміри предметів вимірюють в тисячних за допомогою бінокля, приладів спостереження й прицілювання, лінійки і т.д. Для застосування цього способу треба знати лінійну величину спостережуваного предмета (його висоту, довжину або ширину) і той кут (в тисячних), під яким видно даний предмет.

Наприклад, висота залізничної будки складає 4 метри, особа бачить її під кутом 25 тисячних (товщина мізинця).

Тоді відстань до будки складе 4 х 1000 = 4000, поділене на 25, тобто 160 метрів.

Щоб визначити кутову величину, треба знати, що відрізку в 1 мм, віддаленому від ока на 50 см, відповідає кут в дві тисячних (записується: 0-02).

Звідси легко визначити кутову величину для будь-яких відрізків. Наприклад, для відрізка в 0,5 см кутова величина буде 10 тисячних (0-10), для відрізка в 1 см - 20 тисячних (0-20) і т.д.

Найпростіше вивчити напам'ять стандартні значення тисячних:

Найменування предметів	Розмір в тисячних
Товщина великого пальця руки	40
Товщина вказівного пальця	33
Товщина середнього пальця	35
товщина мізинця	25
Патрон по ширині дульця гільзи (7,62 мм)	12
Гільза 7,62 мм по ширині корпусу	18
олівець простий	10-11
Сірникова коробка по довжині	60
Сірникова коробка по ширині	50
Сірникова коробка по висоті	30
товщина сірники	2

Відстань до предметів в метрах визначають за формулою: , Де В - висота (ширина) предмета в метрах; У - кутова величина предмета в тисячних.

наприклад:

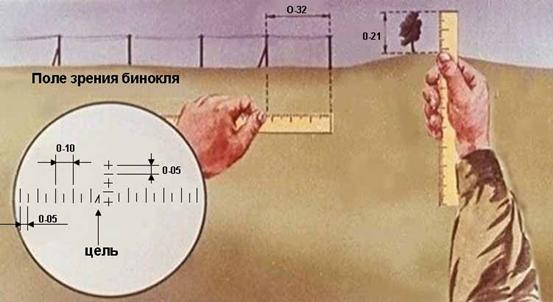

• кутовий розмір спостережуваного в бінокль орієнтира (телеграфний стовп з підпорою), висота якого 6 м, дорівнює малому поділу сітки бінокля (0-05). Отже, відстань до орієнтиру дорівнюватиме:
• кут в тисячних, виміряний лінійкою, розташованої на відстані 50 см від ока, (1 мм дорівнює 0-02) між двома телеграфними стовпами 0-32 (телеграфні стовпи знаходяться один від одного на відстані 50 м). Отже, відстань до орієнтиру дорівнюватиме:
• висота дерева в тисячних, виміряна лінійкою 0-21 (справжня висота дерева 6 м). Отже, відстань до орієнтиру дорівнюватиме:

Визначення відстані на місцевості

Щоб навчитися розраховувати відстані, спершу потрібно дізнатися довжину свого кроку, своє зростання і товщину пальця, яким ви візіруете. Крім цього, необхідно отримати уявлення про те, як далеко лежить від спостерігача лінія горизонту. Іншими словами, потрібно знати, на якій відстані може мисливець оглядати навколишню місцевість. З цією метою слід скористатися формулою: Діяльність горизонту = 113 √ h км, де h - висота спостерігача в км.

Стоячи на рівнині, людина ростом 1,6 м бачить навколишню місцевість на 131 √ 0,0016 = 4,52 км. Сидячи в човні і підносячись над водою тільки на 1 м, людина може оглядати навколишню місцевість лише на 113 √ 0,001 = 3,58 км. Зрозуміло, в дійсності дальність горизонту збільшується, так як земна атмосфера, викривляючи шлях променів світла (рефракція), як би відсуває горизонт приблизно на 6% в порівнянні з цифрами, отриманими з формули. В силу цього людина ростом 1,6 м бачить навколишню місцевість на 4,8 км. Дальність видимості горизонту також збільшується, коли підвищується атмосферний тиск, в холодну погоду, а також вранці і ввечері.

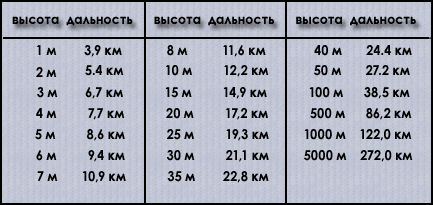

А ось з якої висоти і на якій відстані бачиться горизонт:

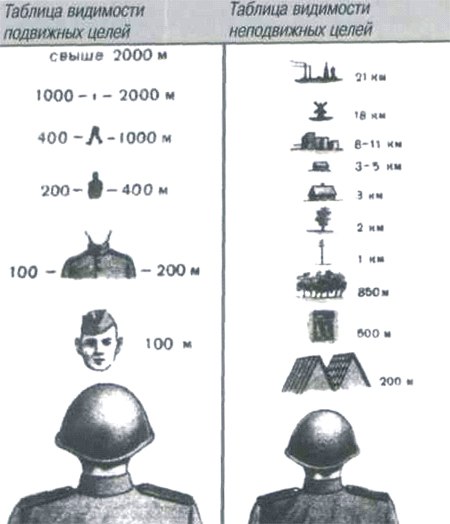

Для глазомерной оцінки відстані можна використовувати наступну таблицю:

Особливості бачення на маршруті різних предметів. Залежать від багатьох факторів, і в першу чергу від відстані до предметів.

Чим далі розташований предмет, тим він виглядає нижче і вужче, ніж в дійсності.

Тому великі предмети здаються ближчими, ніж дрібні. Лежачі предмети (наприклад, повалене дерево) здаються довшими, ніж стоять такого ж розміру:

При орієнтуванні й оцінці відстані на маршруті треба пам'ятати, що крутизна оголених схилів здається звичайно більшою, ніж заліснених; відстань до далекого лісу, річки, гори - коротше реального; рівна дорога - менш довгою, ніж такий же шлях по бездоріжжю.

Особливо «подовжуються» кілометри, пройдені під важким рюкзаком, в негоду або в умовах поганої видимості:

Відстань на воді, в ущелині, на снігу здається коротшою дійсного. Ширина річки з пологого берега представляється більшою, ніж при спостереженні з крутого берега.

При погляді зверху вгору, від підніжжя гори на її вершину схил здається менш крутим, а предмети на горі ближче, ніж при спостереженні зверху вниз, з гори. Вночі все джерела світла і яскраво освітлені предмети представляються значно ближче їх дійсного положення.

Днем світлі або пофарбовані в яскраві кольори предмети здаються ближчими, ніж предмети темні або мало контрастують з природним фоном:

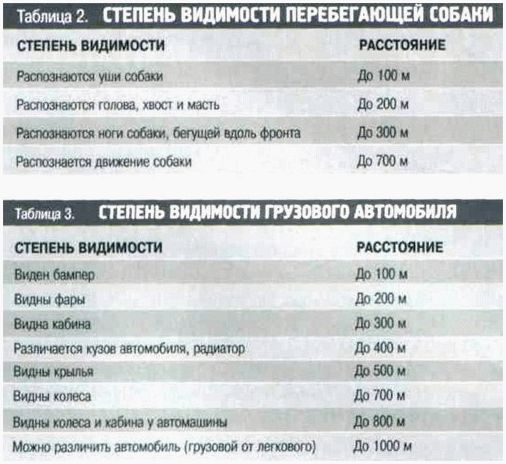

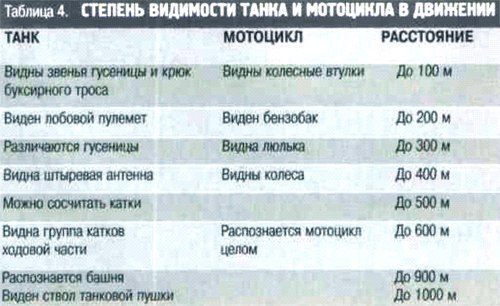

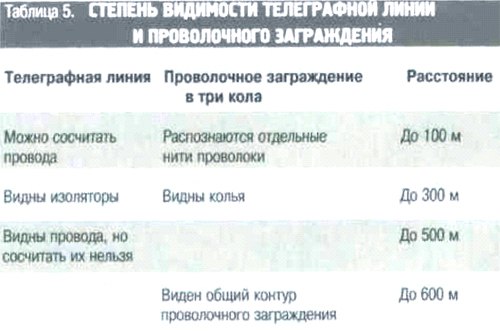

Таблиця відстані початку видимості предметів:

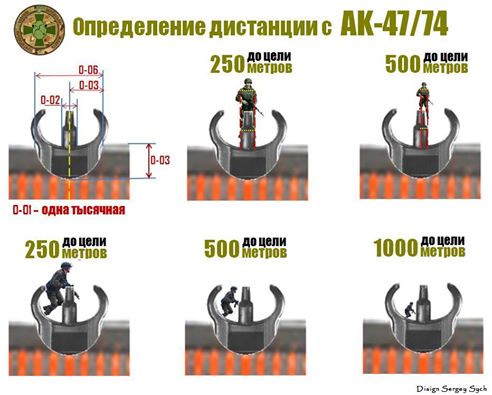

Визначення дистанції за допомогою мушки АК-47/74:

Природно ці дані округлені, але це на порядок точніше ніж визначення відстані на око: Середнє зростання - 1,75., Що біжить -1,5 м., Плечі -0,5м, в зимовому одязі плечі -0,6 м.

Найменування предметів і Відстань до них

Денний час:

.

• Населені пункти 10-12 км
• Великі будови 8 км
• Окремі невеликі будинки 5 км
• Вікна в будинках (без палітурки) 4 км
• Труби на дахах 3 км
• Окремі дерева 2 км
• Люди (у вигляді точок) 1,5-2 км
• Рухи ніг, рук людини 700 м
• Оправи віконних рам 500 м
• Голова людини 400 м
• Колір і частини одягу 250-300 м
• Листя на деревах 200 м
• Риси обличчя, кисті рук 100 м
• Очі (у вигляді точок) 60-70 м

• Дзвіниці і великі вежі 15000-20000 м
• Вітряки 10000 м
• Села і великі будинки 8000 м
• Вікна в будинках 4000 м
• Труби на дахах 3000 м
• Окремі дерева 2000 м
• Люди як точки 2000 м
• Відрізнити вершника від пішохода 1000 м
• Стовбури дерев 900 м
• Відрізнити пішого від кінного 700 м
• Рух ніг коня 600 м
• Палітурки на вікнах 500 м
• Рух рук 400 м
• Кольори і частини одягу 250 м
• Людське обличчя 200 м
• Черепиця і дошки на даху 200 м
• Ґудзики і металеві прикраси одягу 150 м
• Вираз обличчя 100 м
• Очі (здаються окремими точками) 70 м
• Очі і рот (ясно розрізняються) 35 м
• Білки очей 20 м

Нічний час:

.

• Палаюче вогнище 6-8 км
• Світло кишенькового ліхтаря 1,5-2 км
• Гаряча сірник 1-1,5 км
• Вогонь цигарки 400-500 м

Зрозуміло, при окомірних визначенні відстаней треба враховувати ту обставину, що зір людей по-різному. Тому при користуванні таблицею потрібно перевірити наведені дані на практиці і зробити для себе необхідну поправку.

Крім того, завжди слід пам'ятати:

1. Яскраво освітлені предмети здаються ближчими. Наприклад, багаття або пожежа здаються завжди ближче істинного відстані.
2. Предмети, пофарбовані в яскраві кольори - білий, жовтий і червоний, - здаються ближчими.
3. В туман відстані здаються більше, а після дощу, коли немає пилу, - ближче. В сутінки всі предмети здаються далі.
4. Коли сонце попереду спостерігача, то оцінювані відстані менше, а коли, сонце позаду - більше істинного.
5. Великі предмети здаються ближчими, ніж дрібні.
6. Предмети, розташовані на рівному місці, здаються ближчими, ніж ті ж предмети, розташовані на горбистій місцевості або за будь-якими заслонами. Ось чому протилежний берег річки або озера завжди здається ближче, ніж насправді.
7. При спостереженні знизу вгору предмети здаються ближчими, ніж при спостереженні зверху вниз. З цієї причини людині, що знаходиться біля підніжжя гори, гора завжди здається крутіше.
8. Чим темніше фон, на якому знаходиться предмет, тим він здається далі. В силу цього будинок на тлі неба завжди здається ближче, ніж той же будинок на темному тлі лісу або гори.

Точність окомірного визначення відстані залежить від досвіду, а також і від величини вимірюваних дистанцій. При визначенні відстані понад 1 км помилка може досягати 50%. При малих відстанях у досвідчених спостерігачів помилка не перевищує і 10%.

Визначення відстані за допомогою вимірювання кутів

Цей спосіб складніший вимагає тренування. Вихідним положенням для вимірювання відстаней цим способом є наступне правило: кожен предмет, видимий під кутом в 1 °, видалений на відстань в 57 разів більше свого діаметра. Предмет, видимий під кутом в 2 °, видалений на 28 діаметрів; під кутом в 5 ° - на 11 діаметрів; під кутом в 7 ° - на 8 діаметрів і т, д. Якщо відомий кут, під яким видно предмет, можна приблизно визначити і відстань до нього. Найпростіший спосіб вимірювання - за допомогою вказівного пальця. Потрібно витягнути руку і підняти вказівний палець (відстань від пальця до очей береться за 60 см). Предмет, який покривається нігтем вказівного пальця (ширина нігтя 1 см), зазвичай видно під кутом в 1 ° і знаходиться на відстані в 57 разів більше свого діаметра. Якщо ніготь покриває лише половину предмета, значить, кутова його величина 2 °, а відстань до нього так само 28 його поперечникам. Для вимірювань можна користуватися нігтьовим суглобом великого пальця. Його довжина зазвичай 3,5 см. Предмет, який покривається цим суглобом при витягнутій руці, видно приблизно під кутом в 3 ° віддалений на відстань в 18 разів більше свого діаметра.

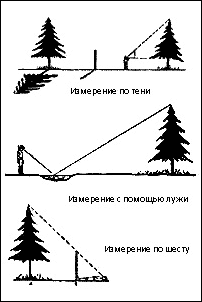

Визначення висоти предметів

Є кілька простих способів визначення висоти предметів. З деякими з них мисливці повинні бути знайомі.

За тіні. У сонячний день не складає труднощів вимір висоти предмета, припустимо дерева, по його тіні. Потрібно лише керуватися таким правилом: висота вимірюваного дерева у стільки разів більше висоти відомого вам предмета (наприклад, палиці або рушниці), у скільки разів тінь від дерева більше тіні від палиці. Якщо при нашому вимірі тінь від рушниці або палиці буде в два рази більше довжини рушниці або палиці, то висота дерева буде в два рази менше довжини його тіні. У тому ж випадку, коли тінь від рушниці або палиці дорівнюватиме їх довжині, висота дерева також дорівнює своєї тіні.

По жердині. Цей спосіб можна застосовувати, коли немає сонця і не видно тіні від предметів. Для вимірювання потрібно взяти жердину, рівний по довжині вашому зростанню. Жердину цей треба встановити на такій відстані від дерева, щоб лежачи можна було бачити верхівку дерева на одній прямій лінії з верхньою точкою жердини. Тоді висота дерева буде дорівнює лінії, проведеної від вашої голови дощенту дерева.

За калюжі. Цей спосіб можна вдало застосовувати після дощу, коли на землі з'являється багато калюж. Вимірювання виробляють таким чином: знаходять неподалік від вимірюваного предмета калюжку і стають біля неї так, щоб вона містилася між вами і предметом. Після цього знаходять точку, з якої видно відображена в воді вершинка предмета. Вимірюваний предмет, наприклад дерево, буде в стільки разів вище вас, у скільки відстань від нього до калюжки більше, ніж відстань від калюжки до вас. Замість калюжки можна користуватися покладеним горизонтально дзеркальцем.

Визначення ширини водойм

Перший спосіб. Потрібно підійти якомога ближче до води і помітити на протилежному березі два будь-якого предмета, розташованих біля самої кромки води. Потім потрібно взяти травинку (паличку, мотузку) і, тримаючи її горизонтально за кінці обома витягнутими руками, закрити одне око. Дивлячись поверх травинки, треба закрити нею проміжок між поміченими орієнтирами. Після цього слід відзначити точку, в якій ви перебуваєте, скласти травинку навпіл і відійти від водойми під прямим кутом до іншої точки, з якої відстань між орієнтирами закриється укороченою травичкою. Відстань від цієї точки до річки, де ви робили вимір в перший раз, і буде дорівнювати ширині водойми.

Другий спосіб. Потрібно підійти до води, засікти на протилежному березі якої-небудь ясно видимий предмет А, розташований біля самої кромки води, і відзначити точку свого стояння каменем або кілочком Б. Потім потрібно пройти вздовж берега по лінії, перпендикулярній до напрямку між А і Б, рівно 30 кроків, увіткнути палицю У, відрахувати ще 30 кроків і зробити нову замітку Г. Після цього, повернувшись спиною до берега, потрібно йти від замітки Г до точки Д, поки палиця не опиниться на одній лінії з предметом за річкою А. Відстань ГД і дорівнюватиме ширині водойми

Третій спосіб. Потрібно насунути на голову кашкета або кепку, підійти до самого берега і подивитися на нього так, щоб козирок прикривав берег. Після цього, не змінюючи нахилу голови, треба повернутися впівоберта і помітити місце на березі, яке прикривається козирком. Число кроків до цієї точки на вашому березі і буде вказувати ширину водойми. »

Орієнтування по звуках

У таблиці вказана дальність початку чутності звуків у відкритій місцевості в умовах тиші і при нормальній вологості повітря.

Вночі та в туман, коли спостереження обмежене або взагалі неможливо (а на сильно пересіченій місцевості і в лісі як вночі, так і вдень) на допомогу зору приходить слух.

Ми обов'язково повинні вчитися визначати характер звуків (тобто що вони означають), відстань до джерел звуків і напрям, звідки вони виходять.

Якщо чути різні звуки, людина повинна вміти відрізняти їх один від іншого. Розвиток такої здатності досягається тривалої тренуванням (таким же чином професійний музикант розрізняє голоси інструментів в оркестрі).

Майже всі звуки, які означають небезпеку, виробляються людиною.

Тому якщо людина чує навіть найслабкіший підозрілий шум, він повинен завмерти на місці і слухати.

Можливо, що недалеко від нього зачаївся ворог.

Якщо противник почне рухатися першим, видавши тим самим своє місце розташування, то він першим і помре.

Точно так же недосвідчений або нетерплячий мисливець видає свою присутність звіру, за яким полює.

Умілий же мисливець своєю витримкою перевершує тварин.

У тиху літню ніч навіть звичайний людський голос на відкритому просторі чутно далеко, іноді на півкілометра.

У морозну осінню або зимову ніч всілякі звуки і шуми чутні дуже далеко.

Це стосується і мови, і кроків, і брязкіт посуду або зброї.

У туманну погоду звуки теж чутні далеко, але їх напрям визначити важко.

По поверхні спокійної води і в лісі, коли немає вітру, звуки розносяться на дуже велику відстань.

А ось дощ сильно глушить звуки.

Вітер, що дме в бік людини, наближає звуки, а від нього o видаляє.

Він також відносить звук в сторону, створюючи спотворене уявлення про місцезнаходження його джерела.

Гори, ліси, будівлі, яри, ущелини і глибокі лощини змінюють напрям звуку, створюючи луна.

Породжують відлуння і водні простори, сприяючи його поширенню на великі відстані.

Звук змінюється, коли джерело його пересувається по м'якій, мокрій або жорсткої грунті, по вулиці, по сільській або польовій дорозі, по бруківці або покритою листям грунті.

Необхідно враховувати, що суха земля краще передає звуки, ніж повітря.

Тому прислухаються, приклавши вухо до землі або до стовбурів дерев.

Вночі звуки добре передаються через землю.

Існують певні способи, що допомагають слухати вночі, а саме:

• лежачи: прикласти вухо до землі;
• стоячи: один кінець палиці притулити до вуха, інший кінець уперти в землю;
• нахилившись: стоячи, злегка нахилившись вперед, перенісши центр ваги тіла на одну ногу, з напіввідкритим ротом, - зуби є провідником звуку.

Навчена людина при підкраданні, якщо тільки йому дорога життя, лягає на живіт і слухає лежачи, намагаючись визначити напрям звуків.

Це легше зробити, повернувши одне вухо в той бік, звідки доноситься підозрілий шум.

Для поліпшення чутності рекомендується при цьому прикласти до вушної раковини зігнуті долоні, казанок, відрізок труби.

Для кращого прослуховування звуків людина може прикласти вухо до покладеної на землю сухий дошці, яка виконує роль збирача звуку, або до сухого колоді, вкопали в землю.

При необхідності можна виготовити саморобний водяний стетоскоп.

Для цього використовується скляна пляшка (або металева фляга), заповнена водою до горловини, яку закопують в грунт до рівня води в ній. У пробку щільно вставляють трубку (пластмасову), на яку одягають гумову трубку. Інший кінець гумової трубки, забезпечений наконечником, вставляють у вухо.

Для перевірки чутливості приладу ударити пальцем землю на відстані 4 м від нього (звук від удару ясно чути через гумову трубку).

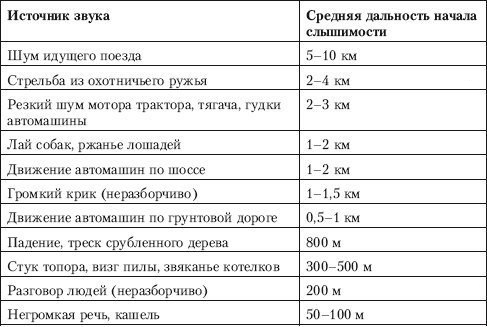

Джерела звуку (Середня дальність початку чутності):

• Шум поїзда, що йде 5-10 км
• Стрільба з мисливської рушниці 2 4 км
• Різкий шум мотора трактора, тягача, гудки автомашини 2 3 км
• Лай собак, іржання коней 1-2 км
• Рух автомашин по шосе 1 2 км
• Гучний крик (нерозбірливо) 1-1,5 км
• Рух автомашин по грунтовій дорозі 0,5-1 км
• Падіння, тріск зрубаного дерева 800 м
• Стук сокири, вереск пилки, брязкіт казанків 300-500 м
• Розмова людей (нерозбірливо) 200 м
• Неголосна мова, кашель 50-100 м
