Ветроустановка 1.6м своїми руками.

Я зробив вітроустановку для життя на дачі і вже три роки вона мене полнустью влаштовує. Хоча інтерес працювати в цьому напрямку залишився.

Щодо кількості лопатей, я для себе вирішив застосовувати тихохідні вітроколеса з кількістю лопатей не менше шести. Спокій і безпека дорожче. Я зробив спочатку трехлопастное триметрове творіння, і коли воно виходило на обороти домашні і сусіди ховалися по кутках. На численні прохання домашніх ця машина була демонтована довічно.

Шестилопатевими дуже хороший і по швидкохідності і по компактності. Монтаж і демонтаж займає по хвилині чистого часу, тому що я його демонтую коли їду з дачі.

Дана модель вітроустановки розроблена спеціально як дачний варіант. Виконує функції зарядної станції і працює спільно з акумулятором 12v 55а / ч.

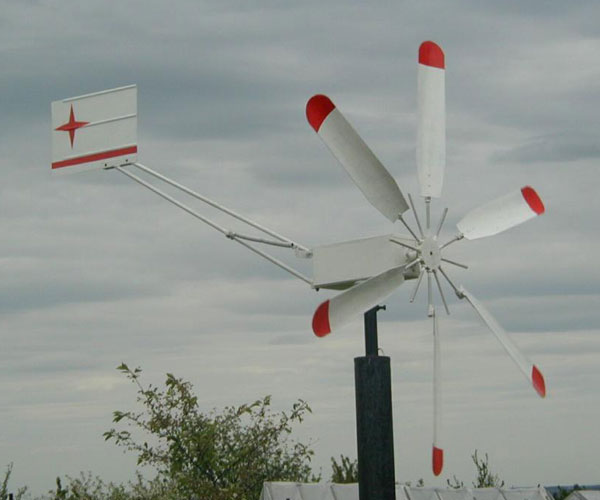

Вітроколесо діаметром 1.6 метра має шість лопатей, встановлених на шпильках з різьбленням М12, які закручуються в центральний фланець вітроколеса.

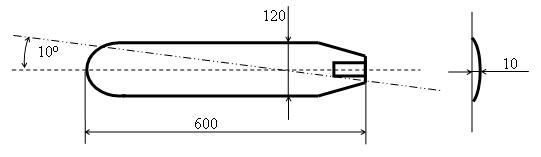

Лопатки лопаті виготовлені з алюмінієвого листа товщиною 2 мм, шириною 120мм, довжиною 600мм. Прокатані в жолобок зі зміщенням осі крутки щодо осьової лінії на кут в 10 градусів.

З торця лопатки лопатей прикріплені до втулок з різьбленням М12 за допомогою яких закріплюється на шпильку і після балансування вітроколеса, шляхом накручування лопаток ближче до центру вітроколеса або назад, фіксується гайками М12.

Редуктор планетарний підвищує 1:12 (бажано 1:15).

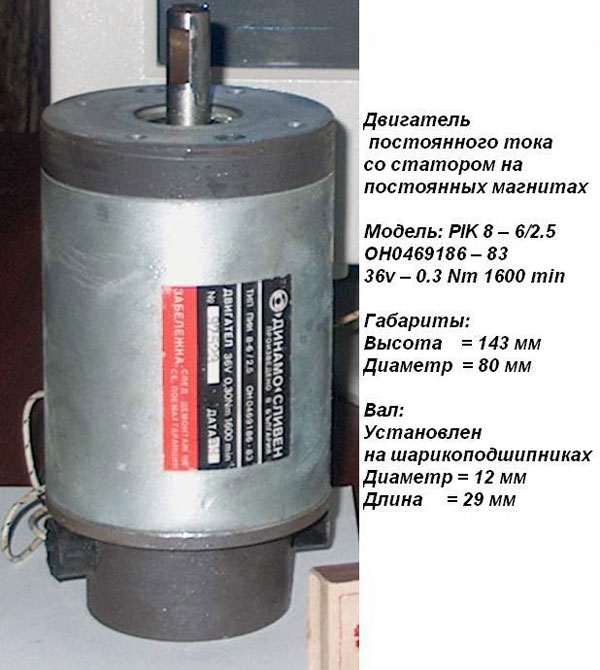

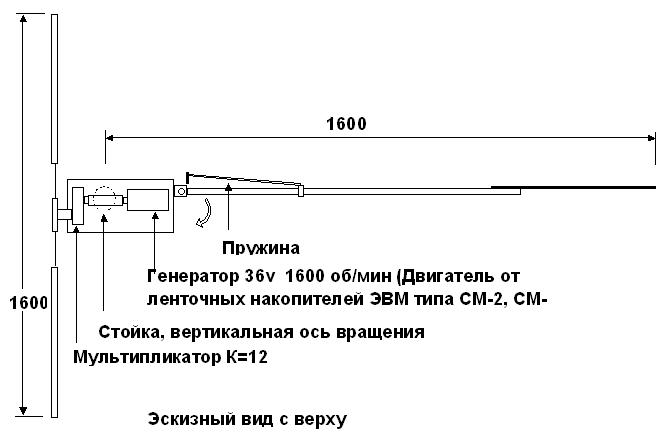

Генератором служить електродвигун на постійних магнітах від приводу стрічкового накопичувача «древніх» ЕОМ болгарського виробництва з параметрами 300 Вт, 36 В, 1600 об / хв.

Кабель від генератора спускається вниз всередині щогли. Струмознімальних кільця не використовую. Практика показала, що великої потреби в них немає.

Вузол повороту, виконаний на підшипниках, зміщений відносно осі вітроколеса, що б забезпечити відведення з під сильного вітру.

Хвіст вітроколеса встановлено шарнірно і подпружинен. Завдяки цьому, і зміщеною осі вітроколеса, установка автоматично йде з під вітру при збільшенні його швидкості вище розрахункової. Силу пружини можна регулювати.

Щогла для вітроустановки застосовується телескопічна, виготовлена ​​з водопровідних труб близьких за розміром діаметрів. Найтонша труба не менше 40 мм внутрішнього діаметра.

Управління роботою здійснюється блоком управління, який повинен бути завжди підключений до вітроустановці, щоб уникнути роботи вітроколеса "в рознос".

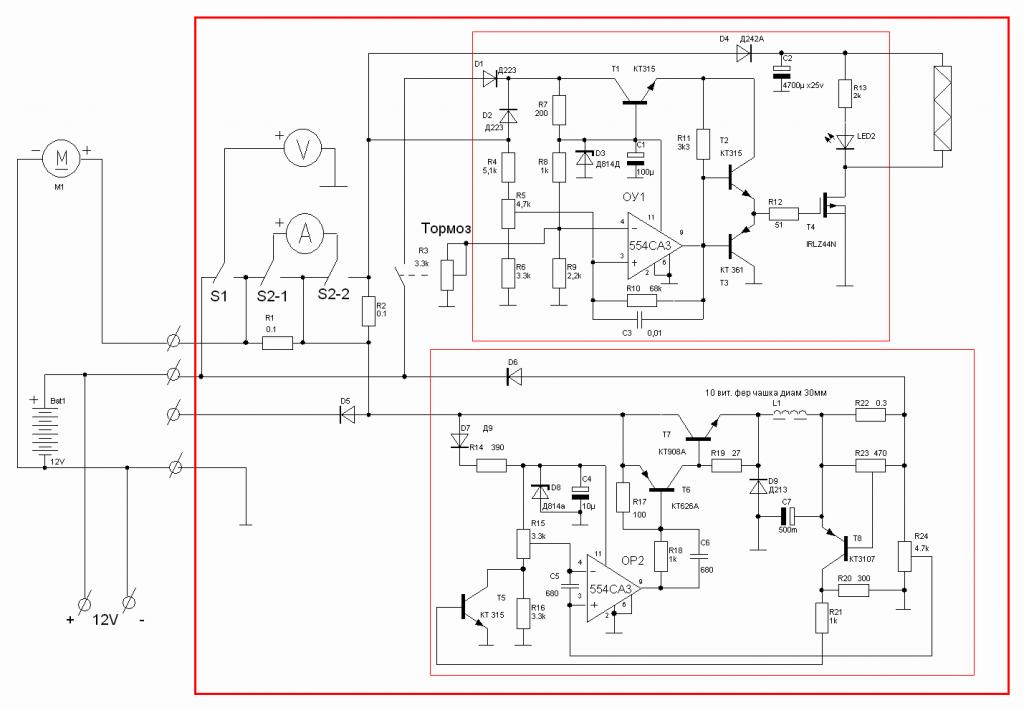

Схема блоку управління

Блок управління виконує три завдання:

1 - стабілізує напруга зарядки акумулятора і запобігає перевищення струму зарядки понад допустимі значення;

2 - стабілізує навантаження вітроустановки, при повністю зарядженому акумуляторі і відсутності зовнішніх споживачів енергії, шляхом підключення навантаження для внаслідок чого ветроустановка не йде в рознос без навантаження;

3 - виконує функцію електрогальмами.

Постараюся пояснити роботу пристрою управління (схема принципова додається). Складається з двох модулів. Модуль на ОУ2 імпульсний стабілізатор напруги з обмежувачем по току налаштованому на максимальний струм рівний 10 відсоткам ємності акумулятора. Напруга на виході стабілізатора = 14.2 В. Модуль на ОУ1 - імпульсний комутатор навантаження. Він вступає в роботу при появі напруги на вході порядку 18v. Вирости, воно може до цього значення, якщо споживачі і заряд акумулятора не вибирають вироблену в даний момент потужність. Тоді комутатор підключає в ключовому імпульсному режимі резистор навантаження, який вибирається з таким розрахунком, щоб забезпечити відбір максимальної потужності від генератора. При необхідності загальмувати обертання вітроколеса, плавно змінним резистором знижуємо напруга на виводі 4 ОУ1, відкриваємо польовий транзистор Т4 і підключеної навантаженням його зупиняємо.

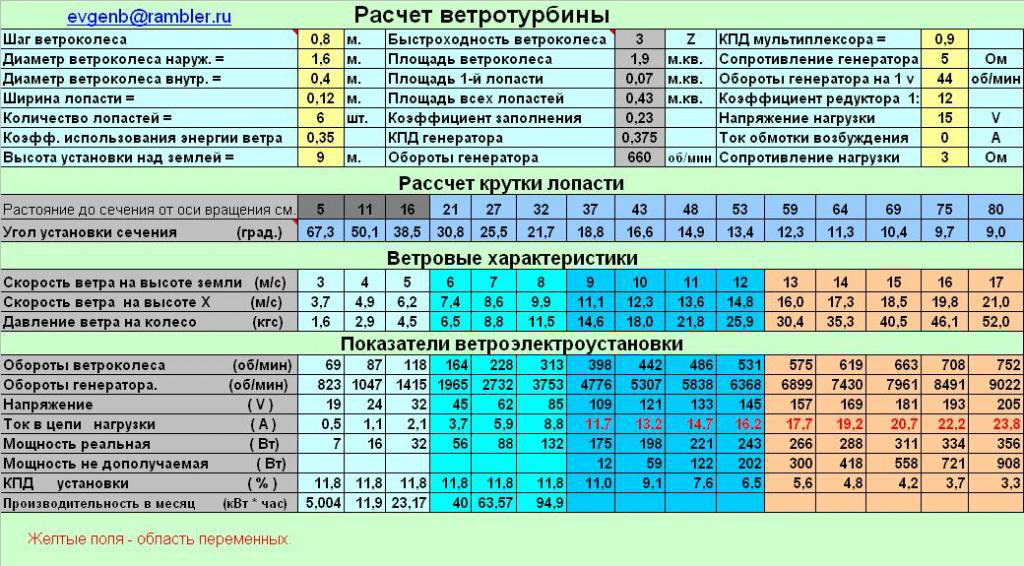

Описувана ветроустановка відповідає параметрам наведеними в таблиці.

Параметри вітроустановки 1.6м
