Самородні елементи: Графіт

Діагностична карта.

C
сингония гексагональная
Твердість 1-2 (дуже м'який)
Питома вага 2,09-2,26
Спайність досконала
злам скалкуватий
Колір чорний
Колір в порошку темно-сірий
блиск алмазний

Графіт - модифікація вуглецю (С). Блиск металевий або тьмяний. Непрозорий. Кольори: від сіро-сталевого до залізо-чорного. Риса сіра. Злам нерівний. Спайність досконала. На дотик жирний, мажеться. Кристали (гексагональної сингонії) дуже рідкісні. Зазвичай утворює лускаті агрегати. Застосовується як матеріал для виготовлення олівців і тиглів, а також твердих антифрикційних мастил. Місця поширення: Баварія (Німеччина), Штирія (Австрія), о. Мадагаскар, Корейський півострів, СНД, США.

Цей мінерал, що складається, як і алмаз, з одного вуглецю, кристалізується у вигляді чорних листоватих мас з досконалою спайність. Останній властивості він зобов'язаний кристалічній структурі, де атоми вуглецю розташовані у вигляді шаруватої гексагональної решітки. Зв'язки всередині шару дуже сильні, а між шарами - слабкі. Колір графіту - чорний. Виключно рідкісні добре освічені кристали. Найчастіше зустрічаються пластинки і лусочки неправильної форми. Найбільше поширені микрокристаллические щільні маси.

Форма кристалічних виділень. Лістоватие, лускаті, радіально-променисті, землисті. Кристалічна структура. Іони вуглецю згруповані в шари, що складаються з плоских гексагональних сіток, на противагу структурі алмазу, схожою на гранецентрированний куб. Клас симетрії. Дігексагонально-бипирамидальний - 6 / mmm. Спайність. Вельми досконала по базису (0001); обумовлює хороші мастильні властивості (графітові мастила). Агрегати. Щільні, тонкочешуйчатая до листоватих.

Діагностичні ознаки.
Графіт визначається безпомилково на підставі кольору (темно-сірого), м'якості і спайности. Але його можна також розпізнати за здатністю залишати слід на папері. Саме слово "графіт" походить від грецького слова "grafein" (писати). Мінерал м'який, легко дряпається нігтем. Чи не плавиться (згоряє при 3500 ^o С). Поведінка в кислотах. Чи не розчиняється.

Походження.
Має метаморфічне походження, представляючи собою кінцевий продукт углефикации органічної речовини. Можливо, що може мати також магматическое походження, оскільки його знаходять в пегматитах і гідротермальних жилах.

Місце народження.
Великі родовища, що розробляються промисловим способом, знаходяться в Шрі-Ланці, на Мадагаскарі, в Росії, багатьох областях Сполучених Штатів, Канаді, Мексиці, Південній Кореї і Німеччини (знамениті родовища Богемії). Прекрасні кристали досконалої форми знаходять в мраморах Стерлінг-Хілл (штат Нью-Джерсі).

Застосування.
Графіт використовується для виробництва олівцевих грифелів, фарб; вогнетривких матеріалів для металургії, електродів і сухих мастил. В основному віддають перевагу штучно отриманий графіт, так як він чистіший.

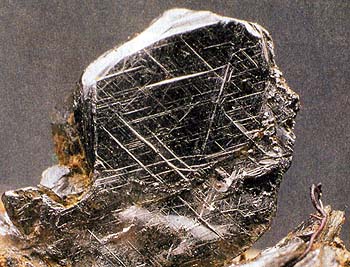

Графіт. Морагалла р-ки, Шрі-Ланка. Фото: © А.А. Євсєєв.

Графіт. Аліберовскій р-к, Ботогольскій голець, Сх. Саян, Ср. Сибір, Росія, СНД. 25 см. Фото: © А.А. Євсєєв.

Самородні елементи: Бітум (РФ, СНД)

Водинский родовище сірки. Фото 2007 . Ми дякуємо Дмитра Давидова (м.Москва) і Миколи Бєлєнкова (г. Екатеринбург) за надані фотографії для цієї сторінки. Всі фото були зроблені під час відвідування самарських сірчаних кар'єрів в 2007 р Самара (місто в європейській частині РФ (СНД), на р. Волга, адміністративний центр Самарської області, до 1991 р - р Куйбишев, РФ, СНД). Сел. Новосімейкіне - кимберлит самородної сірки S. На широті м.Харкова (Україна, СНД), помірний клімат, район м Тольятті і м Жигулевска (р. Волга, РФ, СНД).

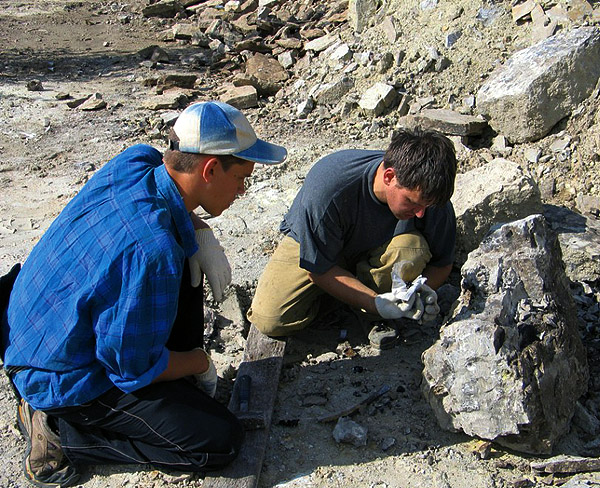

Витягувати кристали з породи і бітуму доводиться акуратно,
щоб самому не вляпатися в липке, ароматне речовина - мінеральний бітум.

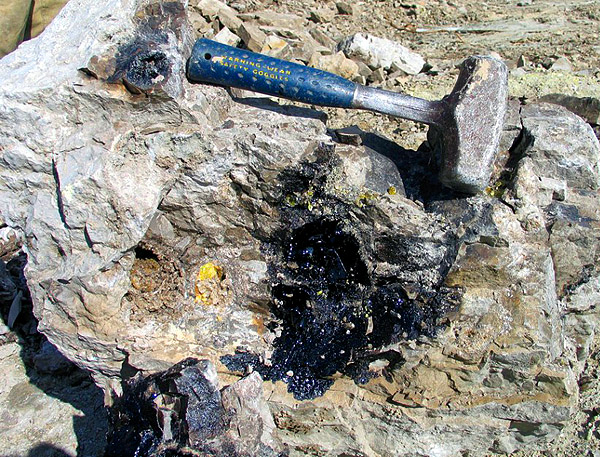

Порожнини з кристалами сірки бувають повністю заповнені чорним рідким бітумом.

Чорний бітум, невід'ємна частина будь-якого асфальтового покриття міста (частина асфальту)
"Чорна" мрія кожної розсудливої ​​городянина, наприклад, г. Харьков, Україна, СНД
Краще і довговічніше покриття доріг та пішохідних тротуарів середньої смуги

Можлива частина покриття автодороги в США - "Американський спосіб життя", автотраси

Кращі автомобільине дороги і пішохідні тротуари - саме з таким чорним бітумом (граніт)

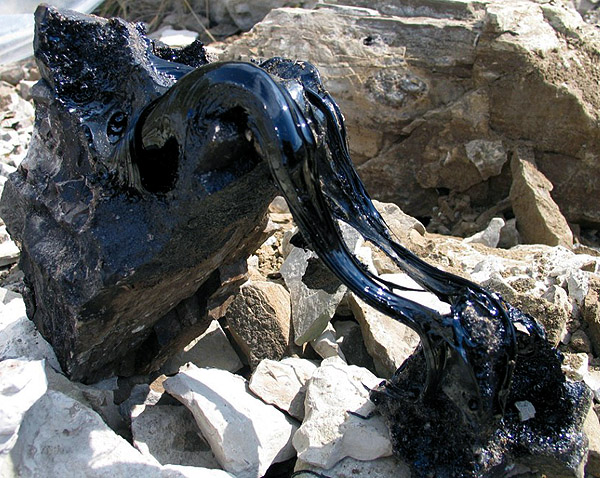

"Горгони" з чорного бітуму, рідкий при нормальній температурі, що не відмивається водою

Кристали сірки, витягнуті з "бітумних" пустот, цілком зберіганню (покриті бітумом)

При укладанні асфальту сірку (жовта) витягують з бітуму - вона горить в асфальтоукладнику
Жовтої сірої вулиці, дороги і тротуари мостять - вона крихка, м'яка і отрут

Національний парк Джошуа-Трі (Joshua Tree National Park), Півд. Каліфорнія, США. Фото: © І. Ликова.
Асфальтова бітумна автодорога - вздовж парку "Дерева Джошуа" ( "Дерева Ісуса"), бітум, 2015 р
Сухо і спекотно на автодорозі США (суккулентні дерева "пляшки" з запасом води, виснажена)
Автодорога - жах т.зв. "Радянських" в'язнів (ЗК СРСР) на сірці і бітумі - раби Іспанії, ЄС
Цю автодорогу також називають "дорога дармоїдів" ( "траса нероб") - укладання бітуму

Самородні елементи: Вугілля (Україна, СНД)

Вугільна і інша промисловість. Україна - найбільша паливно-сировинна база CНГ (промисловий вугілля і графіт трьох типів, до промислового включно): на її частку припадає близько 44% підземного видобутку і близько 37% коксівного вугілля (1988 р). Вона є постачальником палива для чорної металургії, теплових електростанцій, хімічної промисловості та інших галузей народного господарства Європейської частини СНД.

У 1988 р в Україні (екс-УРСР) діяли 248 шахт і 5 вуглерозрізу. На фото - кар'єр і вантаження вугілля (вуглець самородний кристалічний, шпінель) Полтавського ГЗК (гірничо-Збагачувальний Комбінат, 1989 г.).

У Донбасі (Донецька обл., Південний схід) в експлуатації перебувають 225 шахт і видобувається 91% вугілля. У Львівсько-Волинському (захід України) басейні діє 18 шахт. У Дніпровському басейні (центральна південно-східна частина України) буре вугілля розробляються в основному відкритим способом (понад 61% видобутку). Тут функціонують 5 розрізів і 5 шахт загальним річним видобутком 9,7 млн. Т вугілля.

Діючі розрізи вугілля є сучасними високомеханізованими підприємствами із застосуванням сучасних комп'ютерних технологій.

Вугільні пласти відносяться до категорії східчастих і характеризуються складною будовою. Среднедінаміческая потужність пластів, що розробляються в 1988 склала 1,1 м. Питома вага видобутку вугілля з тонких пластів потужністю менше 1 м становить близько 34%, а потужністю менше 1,2 м - близько 56%. Середня глибина розробки на шахтах України - 556 м (перевищує допустимі 340-360 м і позамежні 400 м). Викиди газу - мінімальні (0,7%), по вторинним тріщинах і просочуванням вулканічного газу в земній корі. Первинний сейсмограф. Прийнятні умови роботи навіть для початківців забійників.

Реальні вулканічні підземні батоліти з виходами самородної і іншого вуглецю (осаджують на сульфідах, в т.ч. червоною кіноварі - підвищують потужність пластів) відпрацьовуються на шахтах ВО "Артемвугілля" - 891 м, ВО "Антрацит" 881 м, ВО "Макіїввугілля" 926 м, ВО "Дзержинськвугілля" 810 м (сверглубокіе). Щорічне поглиблення гірничих робіт йде в середньому в середньому 8 м. На глибині понад 600 м розробку ведуть 164 шахти, в т.ч. на глибині понад 1000 м - 35 шахт (питома вага видобутку з них відповідно близько 39% і понад 5%). Викиди газів в шахти йдуть по прилеглим до активного вулканічному високотемпературного батолітах тріщинах і сило-дайковим складовим (49,85% газів). Для напівпрофесійної і високотехнологічної обробки.

Максимальна глибина розробки за окремими (околобатолітовим - чутно, як гуде підземна вулканічна магма і лава, "котел вариться") шахтам склала: ім. Челюскінців - 1200 м, ім. А. А. Скочинського - 1185 м, "Прогрес" - 1133 м-код, ім. В. М. Баженова - 1215 м, ім. А. Г. Стаханова - 1133 м-код. Понад 110 шахт віднесено до 3-ої категорії і надкатегорними по газу, 106 шахт розробляють пласти, небезпечні за раптовими викидами вугілля і газу (прямо з батоліту, огнедишат - 99,3% вулканічних складають таким) . Температура бічних порід на глибині понад 1000 м досягає 45-50 ^o С, що призводить до максимально несприятливим тепловим (надкритичних температурним) умовам при роботі в очисних і підготовчих вибоях - практично неможливі і нездійсненні умови роботи в шахтах (Толкієн - фінальні пригоди хоббітів).

Близько 39% шахт мають виробничу потужність понад 2000 т / добу (з них видобувають понад 62% всього вугілля), більше 8% видобутку надходить з шахт з виробничою потужністю понад 5000 т / добу. Видобуток вугілля стовповими системами розробки до 68% (в ряді об'єднань до 100%); по бесцеликовой технології видобувається 132,5 млн. т вугілля, або 75% всієї очисної видобутку. Основне очисне обладнання: механізовані комплекси KM-103, КД-80, KMT, KM-87, KM-88, KMK-97, КДУ; щитові агрегати АНЩ і 2АНЩ, стругові установки CO-75, УСТ-2М, узкозахватная комбайни 1К-101, IK-ПЗ, ГШ-68, "Пошук" -2 ". Рівень комплексно-механізованої видобутку на шахтах України досяг майже 65%, навантаження на забій склала 500 т / добу (1988 р).

У підготовчих забоях застосовуються: прохідницькі комбайни (4ПП-2М, ГПКС) і вугле-нарізні комплекси KH-78, вантажні машини типу 1ПНБ-2, 2ПНБ-2, ПНБ-ЗД, МПК-3, 1ППH-5, ППH-1С, ППМ-4У, бурова машина "Стріла 77", бурові установки БЕУ-1М, БЕУ-ЗТ, БУ-1Б, БУР-2Б, УБШ-252. Питома обсяг механізованого проведення підготовчих виробок понад 83%, в т.ч. комбайнами 35% (1988 р).

На підземному транспорті застосовуються: стрічкові конвеєри, великовантажні вагонетки, електровози. Здійснюється механізація допоміжних робіт. У 1988 видобуток вугілля досягла 191,7 млн. Т, в т.ч. підземна 185,5 млн. т (з неї для коксування близько 78 млн. т) і відкрита 6,2 млн. т. збагачувальними фабриками України перероблено 147 млн. т вугілля, з них 26,3% збагачене у важких середовищах і 59, 8% відсадків (1988 р).

Випускаються високоякісні концентрати (вуглець) для електродної промисловості, агломерації руд і виробництва сульфоугля ( "шахтні затравки"). Зольність концентратів коксування 7,5-9%, вугілля, відвантажених на коксування, 15,4%, а інше-до 27,9% - для потреб чорної, кольорової металургії та порошкової металургії.

У структурі споживання вугілля основною сферою використання є коксохімія (33,6%) і електроенергетика (27,8%). Частина вугілля йде на експорт, комунально-побутові та власні потреби підприємств і іншим споживачам (на виробництво ртуті з зіноварі і т.п. хімічна і інша промисловість).

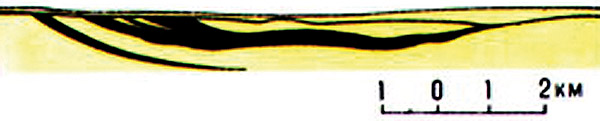

ВУГІЛЬНИЙ ПЛАСТ (а. Соal seam, соal bed; н. Kohlenfloz, Kohlenschicht; ф. Соuche de charbon, veine de houille, banc de charbon; і. Capa de carbon, estrato de carbon) - форма залягання копалин вугілля, у вигляді плито - і лінзоподібних тел з невеликою в порівнянні з площею поширення потужністю. У вугленосних формаціях, що утворилися в великих прогинах прігеосінклінальних і складчастих областей (Донецький, Коваль, Печорський, Карагандинський і ін. Басейни), потужність вугільних пластів коливається від десятків сантиметрів до кількох метрів (одиничних 10-25 м); при цьому за багатьма з пластів потужність витримується на площах в десятки і сотні км2.

Усередині платформних родовищ (Підмосковний, Південно-Уральський басейни РФ, Дніпровський України та ін.) Більш властива лінзовідная форма вугільних пластів з меншими (одиниці - десятки км2) площами поширення і більшим ступенем мінливості морфології і потужностей, яка в покладах деяких родовищ сягає десятків і кілька сотень метрів.

Вугільні пласти можуть бути простого (без прошарку різних гірських порід) будови, представлені однорідними або полосчатим (з двох і більше литотипов) вугіллям. У більшій частині вони мають складну будову з різною кількістю прошарків гірських порід. Значно поширені вугільні пласти (поклади) дуже складної будови, представлені багаторазовим чергуванням в їх розрізі верств вугілля і гірських порід. Контакти вугілля з вміщають вугільні пласти породами можуть бути різкими з чітко вираженим ритмічним переслаиванием, від більш дрібнозернистих, що межують з вугіллям різниць, до грубозернистим. Так само часті поступові переходи вугілля в підошві (грунті) або покрівлі пласта до вміщує його породам через проміжні перешаровуються шари вуглистих порід і високозольного глинистих вугілля.

У практиці підземної розробки вугілля і відповідно розвідки і геолого-економічної оцінки вугільних родовищ СНД (екс-CCCP) вугільні пласти за кутом падіння і потужності поділяються на такі групи: за кутом падіння - пологі (до 18 ^o), похилі (19-35 ^o ), крутопохилі (36-55 ^o) і круті (56-90 ^o); по потужності - вельми тонкі (до 0,7 м), тонкі (0,71-1,2 м), середньої потужності (1,25-3,5 м), потужні (понад 3,51 м). Кут падіння і потужність вугільного пласта в значній мірі визначають системи його розробки і способи управління покрівлею в очисних вибоях, механізацію очисних робіт і т. П.

ДОПНВ 4.2
Речовини, здатні до самозаймання
Ризик пожежі в результаті самозаймання в разі, якщо упаковки пошкоджені або стався витік вмісту.
Можуть бурхливо реагувати з водою
Біла верхня половина ромба, червона - нижня, рівновеликі, номер ДОПНВ, чорне полум'я

ДОПНВ 3
легкозаймисті рідини
Небезпека займання. Може вибухнути. Ємності можуть вибухати при нагріванні (наднебезпечними - легко горять)
Використовувати укриття. Уникати низьких ділянок поверхні (ям, низин, траншей)
Червоний ромб, номер ДОПНВ, чорне або біле полум'я

ДОПНВ 2.1
легкозаймисті гази
Небезпека займання. Може вибухнути. Можуть знаходитися під тиском. Ризик задухи. Можуть спричинити опіки та / або відмороження. Ємності можуть вибухати при нагріванні (наднебезпечними - практично не горять)
Використовувати укриття. Уникати низьких ділянок поверхні (ям, низин, траншей)
Червоний ромб, номер ДОПНВ, чорне або біле полум'я

ДОПНВ 2.2
Газовий балон Незаймисті, нетоксичні гази.
Ризик задухи. Можуть знаходитися під тиском. Можуть викликати відмороження (схоже на опік - блідість, бульбашки, чорна газова гангрена - скрип). Ємності можуть вибухати при нагріванні (наднебезпечними - вибух від іскри, полум'я, сірники, практично не горять)
Використовувати укриття. Уникати низьких ділянок поверхні (ям, низин, траншей)
Зелений ромб, номер ДОПНВ, чорний або білий газовий балон (типу "балон", "термос")

ДОПНВ 2.3
Токсичні гази. Череп і схрещені кістки
Небезпека отруєння. Можуть знаходитися під тиском. Можуть спричинити опіки та / або відмороження. Ємності можуть вибухати при нагріванні (наднебезпечними - миттєве поширення газів по околиці)
Використовувати захисну маску залишення транспортного засобу. Використовувати укриття. Уникати низьких ділянок поверхні (ям, низин, траншей)
Білий ромб, номер ДОПНВ, чорний череп і схрещені кістки

ДОПНВ 6.1
Токсичні речовини (отрута)
Ризик отруєння при вдиханні, контакті зі шкірою або ковтанні. Складають небезпеку для водного середовища або каналізаційної системи
Використовувати захисну маску залишення транспортного засобу
Білий ромб, номер ДОПНВ, чорний череп і схрещені кістки

ДОПНВ 9
Інші небезпечні речовини і вироби
Ризик опіків. Небезпека займання. Може вибухнути.
Складають небезпеку для водного середовища або каналізаційної системи
Сім вертикальних чорних смуг на білому тлі - верх, біла - нижня половина ромба, номер ДОПНВ

Отруйні і радіоактивні небезпечні камені і мінерали

^** - Отруйні камені і мінерали (обов'язкова перевірка в хімлабораторії + явне вказівку на отруйність)
^** - Радіоактивні камені і мінерали (обов'язкова перевірка на штатному дозиметрі + заборона на відкритий продаж в разі радіоактивності понад 24 мілірентген / год + додаткові заходи захисту населення)
