ВИНАХІД
Патент Російської Федерації RU2289039
ВІДЦЕНТРОВА Гидропневматический МАШИНА
Ім'я заявника: Костюков Володимир Миколайович
Ім'я винахідника: Костюков Володимир Миколайович
Ім'я патентовласника: Костюков Володимир Миколайович
Адреса для листування: 400079, Волгоград, вул. Бистрова, 249, В.Н.Костюкову
Дата початку дії патенту: 2001.03.06
Винахід відноситься до галузі машинобудування і може бути використано в компресорах, пневматичних і парових двигунах, в комбінованих газопарових двигунах, відцентрових насосах. Відцентрова гідропневматичне машина містить герметичний корпус з випускним отвором, впускним трубопроводом і двома відсікачами. Корпус частково заповнений рідиною і в ньому вмонтовано з можливістю обертання лопатеве колесо, виконане у вигляді ротора з радіальними криволінійними каналами, вхідні отвори каналів виконані з боку осі колеса, а вихідні отвори виконані по периферії ротора, встановленого з каліброваним зазором до двох відсікач, виконаним в тілі корпусу. Машина оснащена розподільником, встановленим в корпусі з боку центральної частини лопастного колеса з можливістю періодичного перекриття при обертанні вхідних і вихідних отворів каналів ротора. Виконані один проти іншого відсікачі і розподільник поділяють корпус на верхню і нижню порожнини, остання з яких виконана у вигляді равлика і в розширеній частині повідомлена за допомогою трубопроводу і розподільника з вхідними отворами каналів ротора, що знаходяться у верхній порожнині корпуса. Випускний отвір виконано в верхній частині верхньої порожнини, а впускний трубопровід за допомогою розподільника повідомлений з вхідними отворами ротора в нижній порожнині корпуса. Підвищується питома потужність і розширюється сфера застосування.
ОПИС ВИНАХОДИ
Винахід відноситься до галузі машинобудування і може бути використано в компресорах, пневматичних і парових двигунах, в комбінованих газопарових двигунах, відцентрових насосах.
Відома відцентрова гідропневматичне машина, яка містить герметичний корпус з випускними отворами, впускним трубопроводом і двома відсікачами, корпус частково заповнений рідиною і в ньому вмонтовано з можливістю обертання лопатеве колесо, виконане у вигляді ротора з радіальними криволінійними каналами, вхідні отвори каналів виконані з боку осі колеса, а вихідні отвори виконані з боку осі колеса, а й по периферії ротора, відсікачі виконані з каліброваним зазором до лопатевого колеса (DE 952445 а, 25.10.1956, F 01 C 7/00).
Недоліком подібної конструкції є підвищення питомої потужності відцентрових машин і розширення сфери застосування.
Завданням винаходу є підвищення питомої потужності відцентрових машин і розширення сфери застосування.
Зазначена задача досягається тим, що відцентрова гідропневматичне машина, яка містить герметичний корпус з випускним отвором, впускним трубопроводом і двома відсікачами, причому корпус частково заповнений рідиною і в ньому вмонтовано з можливістю обертання лопатеве колесо, виконане у вигляді ротора з радіальними криволінійними каналами, вхідні отвори каналів виконані з боку осі колеса, а вихідні отвори виконані по периферії ротора, встановленого з каліброваним зазором до двох відсікач, виконаним в тілі корпусу, відповідно до винаходу, машина забезпечена розподільником, встановленим в корпусі з боку центральної частини лопастного колеса з можливістю періодичного перекриття при обертанні вхідних і вихідних отворів каналів ротора, виконані один проти іншого відсікачі і розподільник поділяють корпус на верхню і нижню порожнини, остання з яких виконана у вигляді равлика і в розширеній частині повідомлена за допомогою трубопроводу і розподільника з вхідними отворами каналів ротора, що знаходяться у верхній порожнині корпуса, при цьому вихідний отвір виконано в верхній частині верхньої порожнини, а впускний трубопровід за допомогою розподільника повідомлений з вхідними отворами ротора в нижній порожнині корпуса.
Крім того, верхня порожнина корпусу може бути виконана у вигляді равлика.
Крім того, лопаті лопатевого колеса можуть бути потовщені на кінцях.
Крім того, у верхній частині верхньої порожнини корпусу можуть бути виконані знімні відбійники.
На кресленнях зображені:
 Фиг.1 - відцентрова гідропневматичне машина у вигляді компресора, парового або пневмодвигателя, вид збоку, розріз |

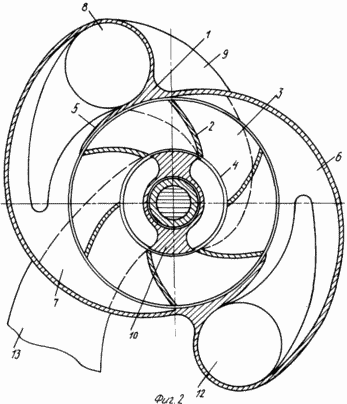

 Фиг.2 - відцентрова гідропневматичне машина у вигляді насоса або гідродвигуна |
Відцентрова гідропневматичне машина містить герметичний корпус 1, встановлене в ньому з можливістю обертання лопатеве колесо 2 у вигляді ротора з каналами 3 з вхідними отворами 4 з боку вала, відсікачами 5, які поділяють корпус на верхню порожнину 6 і нижню порожнину 7, виконану у вигляді равлика з отвором 8 і нагнітальним трубопроводом 9, сполученим за допомогою розподільника 10 з вхідними отворами 4 лопастного колеса 2 у верхній порожнині 6, де встановлені відбійники рідини 11 і вихідний отвір 12, впускний трубопровід 13, що виходить до розподільника 10 в нижній порожнині 7 корпусу 1.
Відцентрова гідропневматичне машина працює наступним чином.
У компресорних установках (Фиг.1) при обертанні колеса 2 від будь-якого приводу в каналі 3 колеса 2 виникають відцентрові сили, що виштовхують з каналів рідина, куди потім завдяки виникає розрідження надходить за допомогою розподільника, через впускний патрубок 13 повітря або газ. З каналів 3 рідина надходить в нижню порожнину 7 звідки завдяки її улиткообразно формі нагнітається через отвір 8 і трубопровід 9 за допомогою розподільника 10 до вхідних отворів 4 каналів 3 колеса 2, що знаходяться у верхній порожнині 6 корпусу 1, де завдяки відцентровим силам і тиску рідина, заповнюючи канали 3, витісняє з них повітря, який піднімаючись відділяється від залишкової рідини за допомогою відбійників 11 і інших пристроїв і виходить через вихідний отвір 12 до споживача.
У пневматичних і парових двигунах (Фиг.1) стиснене повітря, газ або пар подається через впускний трубопровід 13 до вхідних отворів 4 каналів 3 колеса 2, виштовхує з них рідина і, завдяки повороту потоку в криволінійних каналах і реакції струменя, змушує обертатися лопатеве колесо 2. Далі рідина надходить в нижню порожнину 7, звідки нагнітається за допомогою отвору 8 по трубопроводу 9 до вхідних отворів 4 каналів 3, що знаходяться у верхній порожнині 6 корпусу 1, звідки витісняє знаходиться в каналах 3 повітря газ або пар до відбійниках 11 і випускного отвору 12 , знову примушуючи обертатися лопатеве колесо.
У насосах і гідродвигуна (Фиг.2) у впускний трубопровід 13 подається рідина, яка, проходячи через криволінійні канали 3 колеса 2, надходить в нижню порожнину 7, потім за допомогою трубопроводу 9 і розподільника 10 рідина знову надходить в криволінійні канали 3 колеса 2, але вже у верхній порожнині 6 корпусу 1, і далі до випускного отвору 12. Отбойники в даному випадку зняті. Якщо лопатеве колесо 2 підключено до якого-небудь зовнішнього приводу, машина працює як насос, перекачуючи рідина. Якщо впускний трубопровід 13 підключений до гідротрубопроводу підвищеного тиску, машина працює як гідродвигун.
У пневматичних машинах лопаті можуть бути потовщені на кінцях з метою зменшення перетоків з нижньої порожнини 7 в верхню порожнину 6.
При послідовному підключенні декількох відцентрових гідропневматичних машин пристрій може стати багатоступеневим для створення високого робочого тиску.
Використання даного винаходу дозволить підвищити ефективність використання відцентрових машин при малих і середніх швидкостях обертання лопатевого колеса, підвищити крутний момент і питому потужність відцентрових пневматичних і гідравлічних двигунів, розширити сферу застосування відцентрових машин, наприклад, в комбінованих газопаросілових установках, аераторах, очисних спорудах, пилозахисні пристроях , відцентрових насосах.
ФОРМУЛА ВИНАХОДУ
1. Відцентрова гідропневматичне машина, яка містить герметичний корпус з випускним отвором, впускним трубопроводом і двома відсікачами, причому корпус частково заповнений рідиною і в нього вмонтовано з можливістю обертання лопатеве колесо, виконане у вигляді ротора з радіальними криволінійними каналами, вхідні отвори каналів виконані з боку осі колеса, а вихідні отвори виконані по периферії ротора, встановленого з каліброваним зазором до двох відсікач, виконаним в тілі корпусу, що відрізняється тим, що машина забезпечена розподільником, встановленим в корпусі з боку центральної частини лопастного колеса з можливістю періодичного перекриття при обертанні вхідних і вихідних отворів каналів ротора, виконані один проти іншого відсікачі і розподільник поділяють корпус на верхню і нижню порожнини, остання з яких виконана у вигляді равлика і в розширеній частині повідомлена за допомогою трубопроводу і розподільника з вхідними отворами каналів ротора, що знаходяться у верхній порожнині корпуса, при цьому вихідний отвір виконано у верхній частині верхньої порожнини, а впускний трубопровід за допомогою розподільника повідомлений з вхідними отворах ротора в нижній порожнині корпуса.
2. Машина по п.1, що відрізняється тим, що верхня порожнина корпусу виконана у вигляді равлика.
3. Машина по п.1, що відрізняється тим, що лопаті лопатевого колеса потовщені на кінцях.
4. Машина по п.1, що відрізняється тим, що у верхній частині верхньої порожнини корпусу виконані знімні відбійники.
