ВИНАХІД
Патент Російської Федерації RU2180703
Гравітаційні-ТЕПЛОВОЇ ДВИГУН
Ім'я заявника: Степанов Віктор Володимирович
Ім'я винахідника: Степанов Віктор Володимирович
Ім'я патентовласника: Степанов Віктор Володимирович
Адреса для листування: 188540, Ленінградська обл., Г.Сосновий Бор, а / с 84, пат. відділ
Дата початку дії патенту: 2000.04.14
Винахід відноситься до енергетики. Метою винаходу є підвищення ефективності двигуна, що живиться низькопотенційну теплом. Двигун встановлюють зовні джерела тепла. Він являє собою герметичний посудину з теплопровідного матеріалу, утворений двома концентричними стінками, між якими встановлена перегородка, що поділяє посудину на внутрішню і зовнішню області, і заповнений рідким робочим тілом, наприклад водою з повітряною подушкою. Двигун має турбіну, електрогенератор, виконаний таким чином, що статор закріплений на перегородці на рівні турбіни, а обмотки ротора поміщені в турбіні. Як засіб охолодження використовується атмосферне повітря, що спрощує конструкцію двигуна і не вимагає енерговитрат на охолодження робочого тіла.
ОПИС ВИНАХОДИ
Винахід відноситься до теплових машин, а більш конкретно до теплових двигунів, що живиться низькопотенційну теплом.
Відомий гравітаційно-теплової двигун, що поміщається всередину димової труби, виконаний у вигляді циліндричної посудини, заповненого водою з повітряною подушкою, з циліндричною перегородкою, що не доходить до верхньої та нижньої частини посудини. Перегородка розділяє посудину на внутрішню і зовнішню області. У верхній частині судини закріплена турбіна, кінематично з'єднана з електрогенератором, над якою розміщений холодильник [1].
Недоліком відомого двигуна є його невисока продуктивність.
Метою винаходу є підвищення ефективності двигуна.
Зазначена мета досягається тим, що двигун, який представляє собою герметичний посудину з теплопровідного матеріалу, заповнений рідким робочим тілом з повітряною подушкою і має засіб охолодження, турбіну і електрогенератор, має форму ємності, утвореної двома концентричними циліндричними поверхнями і розділеної циліндричної перегородкою, що не доходить до верху і низу судини і ділить об'єм посудини на внутрішню і зовнішню області. Двигун поміщається зовні джерела низько потенційного тепла.
Крім того, електрогенератор виконаний таким чином, що його статор закріплений на перегородці на рівні турбіни, а обмотки ротора поміщені в турбіні.
Крім того, в якості засобу охолодження використовується атмосферне повітря.

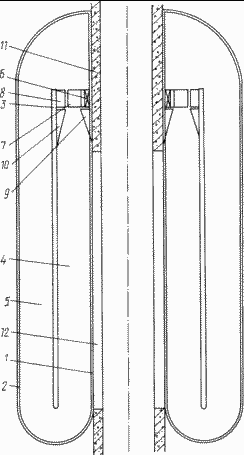

Суть винаходу пояснюється кресленням, на якому зображено вертикальний перетин двигуна.
Пристрій пропонованого гравітаційно-теплового двигуна розглянемо стосовно до випадку використання в якості джерела низько потенційного тепла димової труби.
 |
Пропонований двигун являє собою герметичний посудину з теплопровідного матеріалу, утворений двома концентричними циліндричними стінками: внутрішньої 1 і зовнішньої 2, всередині якого вміщено циліндрична перегородка 3, що розділяє обсяг судини на внутрішню 4 і зовнішню 5 області. У верхній частині судини па підшипнику 6 встановлена турбіна 7. Статор 8 електрогенератора закріплений на перегородці 3 на рівні турбіни 7, а обмотки ротора поміщені в турбіні 7. Нижче турбіни 7 закріплені кільцеві напрямні 9 і 10, що утворюють звуження області 4. Двигун встановлюють на стінці 11 димової труби так, що внутрішня стінка 1 щільно прилягає до вікон 12 в стінці 11 димової труби. Внутрішній об'єм двигуна заповнений рідким робочим тілом, наприклад водою, таким чином, що у верхній частині обсягу двигуна залишається повітряна подушка. Двигун працює в такий спосіб. Які проходять в середині димаря димові гази з температурою 150-350 o С через вікна 12 і внутрішню стінку 1 нагрівають воду в області 4. Вода закипає. Утвориться пароводяна суміш має щільність менше щільності води і спрямовується вгору. Піднімаючись по області 4, пароводяна суміш прискорюється і в звуженої частини між напрямними 9 і 10, що діє подібно соплу, досягає максимальної швидкості і пускає в хід турбіну. Обмотки ротора, розміщені в турбіні 7 перетинають магнітні силові лінії статора 8, в результаті чого виникає електрострум. Спрацьовує в турбіні 7, пароводяна суміш охолоджується, конденсується. Після чого вода переходить в область 5, опускаючись по якій, вона охолоджується атмосферним повітрям через стінку 2. У нижній частині області 5 вода перетікає в область 4. Процес повторюється. |
Охолодження води атмосферним повітрям спрощує конструкцію двигуна і не вимагає енерговитрат на охолодження води. Таким чином, підвищується ефективність пропонованого двигуна.
ДЖЕРЕЛА ІНФОРМАЦІЇ
Патент РФ 2102632, МКИ F 03 J 7/06.
ФОРМУЛА ВИНАХОДУ
Гравітаційно-теплової двигун, який представляє собою герметичний посудину з теплопровідного матеріалу, заповнений рідким робочим тілом з повітряною подушкою і має засіб охолодження, турбіну і електрогенератор, що відрізняється тим, що він має форму судини, утвореного двома концентричними стінками, між якими встановлена перегородка, що поділяє посудину на внутрішню і зовнішню області, причому двигун поміщений зовні джерела тепла таким чином, що його внутрішня стінка щільно прилягає до вікон, виконаним в стінці джерела тепла.
Двигун по п. 1, який відрізняється тим, що його електрогенератор виконаний таким чином, що статор закріплений на перегородці на рівні турбіни, а обмотки ротора поміщені в турбіні.
