ВИНАХІД
Патент Російської Федерації RU2088038
ЕЛЕКТРОДВИГУН ГІЛЬМУТДІНОВА
Ім'я заявника: Гільмутдінов Султангалі Нургалиевич
Ім'я винахідника: Гільмутдінов Султангалі Нургалиевич
Ім'я патентовласника: Гільмутдінов Султангалі Нургалиевич
Адреса для листування:
Дата початку дії патенту: 1992.08.28
Використання: в якості приводу малої і середньої потужності. Мета винаходу - зниження напруги харчування електростатичних двигунів.
Суть винаходу: електродвигун, що складається з ротора і електродів у вигляді смуг, які розташовані на опуклої й увігнутої поверхні циліндра статора, живиться від каскадного генератора з ємнісним зв'язком, при цьому каскади генератора підключені безпосередньо до електродів так, що кожен n електрод внутрішнього циліндра, крім останнього, з'єднаний з n + 1 електродом зовнішнього циліндра через діод прямого включення, а кожен n електрод зовнішнього циліндра - аналогічно n + 1 електродом внутрішнього циліндра через діод зворотного включення.
ОПИС ВИНАХОДИ
Винахід відноситься до галузі машинобудування і може бути використано в усіх галузях народного господарства в якості приводу малої і середньої потужності, наприклад в стрічкопротяжних механізмах, електробритвах і т.п.
Відомі безобмотковим двигуни з використанням електростатичного ефекту, що складаються з ротора і статора з електродами. Електроди виконані у вигляді ножів (а.с. N 780130), у вигляді плоских секторів (а.с. N 1035759).
Відома і конструкція електродвигуна, статор якого виконаний у вигляді двох коаксіальних циліндрів з електродами у вигляді смуг, розташованих на увігнутій та опуклій поверхнях (а.с. N 1054861). Подібні двигуни працюють від високовольтного джерела живлення. Серед таких зазвичай використовують каскадні генератори з ємнісний зв'язком, в яких висока напруга отримують шляхом послідовного (каскадного) з'єднання секцій (див. Наприклад, Хараджа Ф. Н. Загальний курс рентгенотехніки. "Енергія", М.-Л. 1966 стор. 321).
Але застосування каскадних генераторів для живлення вимагає підведення високої напруги генератора до самого двигуну, що ставить жорсткі вимоги до електроізоляції.
Метою даного винаходу є зниження напруги живлення двигуна.
Для цього у відомому двигуні, виконаному у вигляді двох коаксіальних циліндрів з електродами у вигляді смуг, які розташовані на увігнутій та опуклій поверхні циліндрів, між електродами підключені накопичувальні конденсатори. До накопичувальних конденсаторів послідовно підключені випрямні блоки, утворюючи каскадний генератор.

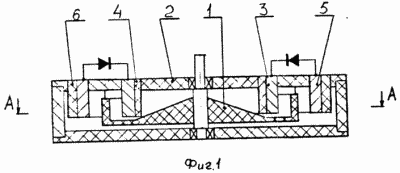

Фіг. 1 зображений загальний вид електродвигуна, розріз

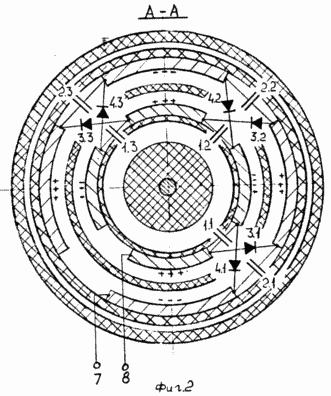

Фиг.2 розріз А-А зі схемою підключення на прикладі трехкаскадного генератора
Двигун складається з ротора 1, виконаного у вигляді маховика з циліндричним виступом, кришки 2 з електродами, розташованими на коаксіальних циліндрах. Електроди 3 розташовані на опуклій поверхні циліндра 4, а електроди 5 на увігнутій поверхні циліндра 6. Роль накопичувальних конденсаторів 1.1 1.3 і 2.1 2.3 зазвичай виконує міжелектродному ємність. Циліндричним виступом маховик вставлений між електродами 3 і 5. Для збільшення ККД каскадного генератора випрямні блоки виконані з двох ланцюжків 3.1-3.3 і 4.1-4.3. Вхідні вводи 7 і 8 утворені електродами 5 і 3, анодом випрямного блоку 3.1, катодом випрямного блоку 4.1, точками з'єднання конденсаторів 1.1 і 2.1. До точкам з'єднання конденсаторів 1.2 і 1.3 підключені точки з'єднання випрямних блоків 3.2 і 3.3. До точкам з'єднання конденсаторів 2.2 і 2.3 підключені точки з'єднання випрямних блоків 4.2 і 4.3. На місці з'єднання конденсаторів і випрямних блоків розташовані електроди 3 і 5.
Двигун працює в такий спосіб. На вхід подається однофазний змінний струм. У перший напівперіод нехай негативна складова струму прикладена до висновку 7, позитивна висновку 8. Тоді все конденсатори заряджаються до амплітудного значення (1U) у зазначеній полярності: конденсатор 1.1 через випрямний блок 4.1, конденсатор 2.1 через випрямний блок 3.1, конденсатор 1.2 через випрямні блоки 4.1, 3.2, 3.1, конденсатор 1.3 через випрямні блоки 4.1, 4.2, 4.3, 3.2, 3.1, конденсатор 2.3 через випрямні блоки 4.1, 4.2, 3.3, 3.2, 3.1. У другій напівперіод, коли негативна складова прикладена до висновку 8, а позитивна висновку 7, конденсатори 1.1, 2.1 і вхід джерела з'єднуються послідовно, заряджаючи наступні конденсатори до потрійного амплітудного значення (3U) у зазначеній полярності. Відповідну полярність і значення амплітудного напруги мають заряди і на електродах 3 і 5. Напруга на першому місці каскаду одно амплітудному значенням U, на другому ступені 2U, на третьому щаблі 3U. Електроди поляризують виступ маховика зарядами зворотного знака прилеглі до них сторони. З причини формування нерівномірного електростатичного поля на стінці ротора 1, він починає обертатися. Підвищення напруги харчування відбувається в самому двигуні, тому воно на вході значно нижче.
ФОРМУЛА ВИНАХОДУ
Електродвигун, що містить статор, виконаний у вигляді двох діелектричних коаксіальних циліндрів, що містять в робочому проміжку полярно-співвісні системи з n електродів, ротор і джерело живлення для підключення електродів, що відрізняється тим, що кожен n електрод внутрішнього циліндра, крім останнього, з'єднаний з кожним n +1 електродом зовнішнього циліндра через діод прямого включення, а кожен n електрод зовнішнього циліндра, крім останнього, з'єднаний з кожним n + 1 електродом внутрішнього циліндра через діод зворотного включення, де n = 1,3,5. при цьому сусідні електроди кожного циліндра, крім останніх, з'єднані між собою через ємності, що утворюють з системою діодів вбудований каскадний генератор, а джерело живлення підключений до перших електродів (n = 1) внутрішнього і зовнішнього циліндрів статора.
Електродвигун по п.1, що відрізняється тим, що вищевказані ємності утворені паразитними Міжелектродні ємностями статора, крім проміжку між першим і останнім електродами.
