ВИНАХІД
Патент Російської Федерації RU2054143
ПІЧ для спалювання рідких ГОРЮЧИХ ВІДХОДІВ
Ім'я винахідника: Марченко Євген Михайлович; Трубіцин Микола Борисович
Ім'я патентовласника: Марченко Євген Михайлович; Трубіцин Микола Борисович
Адреса для листування:
Дата початку дії патенту: 1993.02.26
Винахід відноситься до термічного знешкодження рідких горючих відходів і може бути використано для знешкодження відходів в різних галузях господарства. Рідкі горючі відходи газифікують в камері газифікації при нестачі повітря. Піч додатково забезпечена зовнішнім кожухом, що створює з камерою газифікації кільцевої зазор. У камері газифікації і кільцевому зазорі утворюють кручені в протилежні сторони вихори, які зустрічаються в камері допалювання, коли і через радіальні отвори туди подає третинний повітря. Відпрацьовані гази видаляються через вихлопної патрубок.
ОПИС ВИНАХОДИ
Винахід відноситься до термічного знешкодження рідких горючих відходів і може бути використано при розробці печей для знешкодження відходів для різних галузей господарства.
Відома піч для спалювання рідких горючих відходів, що містить розміщені коаксиально камеру газифікації з торцевою стінкою і камеру допалювання продуктів газифікації, патрубки тангенціального підведення повітря до камер газифікації і допалювання, патрубок підведення рідких горючих відходів, підключений аксіально до камери газифікації через торцеву стінку, і вихлопної патрубок , приєднаний до камери допалювання.
Недоліками відомих рішень, аналогічних вищезазначеному, є знижена надійність, економічність і ступінь знешкодження відходів.
Технічним результатом, т. Е. Метою даного винаходу є підвищення надійності, економічності і ступеня знешкодження відходів.
Технічний результат досягається тим, що піч для спалювання рідких горючих відходом, що містить розміщені коаксиально камеру газифікації з торцевою стінкою і камеру допалювання продуктів газифікації, патрубки тангенціального підведення повітря до камер газифікації і допалювання, патрубок підведення рідких горючих відходів, підключений аксіально до камери газифікації через торцеву стінку, і вихлопної патрубок, приєднаний до камери допалювання, відповідно до винаходу, забезпечена зовнішнім встановленим коаксиально з камерою газифікації кожухом, що створює з останньої кільцевої зазор, приєднаний відкритим торцем до камери допалювання і з закритим стінкою іншим торцем до кожуха тангенциально підключені додаткові патрубки підведення повітря, причому патрубки тангенціального підведення повітря до камери газифікації і кожуха спрямовані протилежно.
Крім того, в кільцевому зазорі може бути додатково розміщена діафрагма, встановлена з внутрішнім радіальним зазором до камери газифікації, причому ця діафрагма може бути розміщена у відкритому торці кільцевого зазору. Патрубки підведення повітря в кожусі і камері допалювання можуть бути рознесені вздовж поздовжньої осі печі, а у внутрішніх бічних стінках камери допалювання з боку торця приєднання кожуха виконаний, принаймні, один ряд радіальних отворів. Додатково в кільцевому зазорі можуть бути встановлені завихряется лопатки.
Вихровий омивання повітрям камери газифікації забезпечить її надійне охолодження, одночасно при цьому буде нагріватися вторинне повітря. Закручування повітря в камері газифікації і в кожусі в протилежних напрямках, забезпечить надійне перемішування продуктів з камери газифікації з вторинним повітрям з кільцевого зазору, і головне, при цьому створюється зворотний потік гарячих газів з камери допалювання до камери газифікації. Установка діафрагми інтенсифікує процес змішування продуктів газифікації та вторинного повітря. Камера допалювання виконується з внутрішніми і зовнішніми бічними стінками, між яких утворюється зазор для проходу повітря. Повітря охолоджує камеру допалювання, потім через ряд радіальних отворів надходить в камеру, що і сприяє збільшенню ступеня знешкодження відходів.
 |
 |

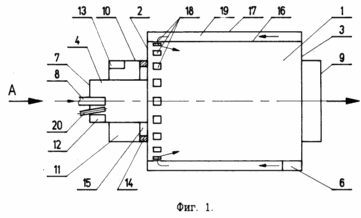

Фіг. 1 представлена піч для спалювання рідких горючих відходів; на фіг. 2 вид по стрілці А на фіг. 1.
Піч для спалювання рідких горючих відходів містить камеру 1 дожигания продуктів газифікації з передньої 2 і задньої 3 торцевими стінками. З боку задньої торцевої стінки 3 до камери допалювання 1 розміщена камера 4 газифікації. До камер газифікації 4 і допалювання 1 приєднані тангенциально патрубки підведення повітря, відповідно 5 і 6. Через торцеву стінку 7 камери газифікації підключений аксіально до камери газифікації 4 патрубок підведення 8 рідких горючих відходів. До торцевій стінці 3 камери допалювання 1 приєднаний вихлопної патрубок 9. коаксіальним з камерою 4 газифікації встановлений зовнішній кожух 10, який утворює з бічною стінкою камери 4 кільцевої зазор 11, з закритим стінкою 12 торцем. До кожуха 10 тангенциально підключені додаткові патрубки 13 підведення повітря. У кільцевому зазорі 11 додатково розміщена діафрагма 14, встановлена з внутрішнім радіальним зазором 15 до камери 4 газифікації. Піч і містить внутрішні і зовнішні бічні стінки відповідно 16 і 17 камери допалювання, причому у внутрішній стінці 16 з примиканням до передньої торцевої стінці 2 виконаний ряд радіальних отворів 18 для підведення теоретичного повітря з зазору 19, утвореного бічними стінками 16 і 17. У камері 4 газифікації встановлено і запальний пристрій 20.
ПІЧ для спалювання рідких ГОРЮЧИХ ВІДХОДІВ працює наступним чином
Рідкі горючі відходи по патрубку 8 подають в камеру 4 газифікації в якій розпилюючим вихровим потоком повітря, що подається тангенціально через патрубки 5. За допомогою запального пристрою 20 суміш відходів з повітрям спалахує. Під дією теплоти рідкі горючі відходи газифікуються при частковому згорянні відходів. При цьому коефіцієнт надлишку повітря в камері 4 газифікації приймається 0,3-0,7 в залежності від виду відходів. Вторинне повітря через патрубки 13 подають в кільцевої зазор 11, причому патрубки 13 під'єднані до кожуха 10 таким чином, щоб крутка вихору в зазорі була спрямована протилежно суканню вихору в камері 4. Проходячи в зазорі 11 повітря охолоджує стінку камери 4 газифікації і одночасно нагрівається. У камері 1 дожигания закручені в протилежні сторони вихори з камери 4 газифікації і з зазору 11 інтенсивно перемішуються, на кордоні цих вихорів утворюється фронт полум'я, при цьому створюється зворотний потік гарячих газів з камери допалювання 1 до виходу камери газифікації.
Установка діафрагми 14 з радіальним зазором 15 створює сприятливі умови для додаткової турбулізації потоку після діафрагми 14. Крім того, в зазорі 15 можна розмістити додатково завихряется лопатки (не показані). Частина повітря (третинний) через патрубок 6 подається в зазор 19 між стінками 16 і 17 камери 1 дожигания. Повітря охолоджує стінки камери 1 дожигания, при цьому нагрівається і через радіальні отвори 18 подається в камеру допалювання.
Інтенсивне перемішування горючих відходів і повітря в камері 4 газифікації, організація трехступенчатого підведення повітря при високому ступені турбулізації потоку дозволяє, з одного боку, знизити утворення оксидів азоту, а з іншого забезпечує повне знешкодження рідких відходів.
Коефіцієнт надлишку повітря на виході з камери 1 дожигания приймається порядку 1,3-1,5. Відпрацьовані гази видаляються з камери 1 через патрубок 9.
Винахід дозволяє підвищити надійність, економічність і ступінь знешкодження відходів шляхом інтенсивного перемішування відходів та повітря і охолодження елементів конструкції печі повітрям.
ФОРМУЛА ВИНАХОДУ
1. ПЕЧЬ для спалювання рідких ГОРЮЧИХ ВІДХОДІВ, що містить розміщені коаксиально камеру газифікації з торцевою стінкою і камеру допалювання продуктів газифікації, патрубки тангенціального підведення повітря до камер газифікації і допалювання, патрубок підведення рідких відходів, підключений аксіально до камери газифікації через торцеву стінку, і вихлопної патрубок , приєднаний до камери допалювання, що відрізняється тим, що вона забезпечена зовнішнім встановленим коаксиально з камерою газифікації кожухом, що створює з останньої кільцевої зазор, приєднаний відкритим торцем до камери допалювання і з закритим стінкою іншим торцем, до кожуха тангенциально підключені додаткові патрубки підведення повітря, причому патрубки тангенціального підведення повітря в камері газифікації і кожусі спрямовані протилежно.
2. Піч по п.1, що відрізняється тим, що в кільцевому зазорі додатково розміщена діафрагма, встановлена з внутрішнім радіальним зазором до камери газифікації.
3. Піч по пп. 1 і 2, що відрізняється тим, що діафрагма розміщена у відкритому кільці торцевого зазору.
4. Піч по пп. 1 - 3, яка відрізняється тим, що патрубки підведення повітря в кожусі і камері допалювання рознесені вздовж поздовжньої осі печі.
5. Піч по пп. 1 - 4, яка відрізняється тим, що у внутрішніх бічних стінках камери допалювання з боку торця приєднання кожуха виконаний принаймні один ряд радіальних отворів.
Версія для друку
Дата публікації 20.02.2007гг
