ВИНАХІД
Патент Російської Федерації RU2251483

СПОСІБ ПЕРЕРОБКИ зношених шин І ПРИСТРІЙ ДЛЯ ЙОГО РЕАЛІЗАЦІЇ

Ім'я винахідника: Дроздов Олексій Володимирович (BY); Ковальов В.В. (RU); Могільнер Олександр Симонович (BY); Калацкій Микола Іванович (BY)
Ім'я патентовласника: Товариство з обмеженою відповідальністю НВО "Технопром" (RU); Дроздов Олексій Володимирович (BY)
Адреса для листування: 220131, м.Мінськ, а / я 500, В.П. самцового
Дата початку дії патенту: 2003.06.02

Винахід відноситься до технології переробки промислових та побутових відходів гуми і може бути використано в паливно-енергетичному комплексі, в гумової промисловості і на підприємствах з переробки автомобільних шин. У способі переробки зношених шин готують і подають їх в реактор через шлюзову камеру. Здійснюють піроліз під тиском в середовищі перегрітої водяної пари, подальше відділення твердої фази, поділ рідкої і парогазообразной фаз зі спалюванням останньою для підтримки процесу піролізу і видалення з реактора твердої і рідкої фаз. Піроліз проводять при негативному тиску в реакторі в інтервалі 0,01-0,1 атм в режимі безперервної завантаження шин і вивантаження твердої фази. Шлюзові камери заповнюють водою з можливістю завантаження (6) і вивантаження (7) реактора (3), заповнюють водою з утворенням водяного затвора. Парогазообразную фазу додатково піддають каталітичного крекінгу. Рідку фазу в кількості 25-30% спалюють в реакторі для підтримки процесу піролізу. Пристрій для переробки зношених шин містить вертикальний реактор з шлюзовий камерою для завантаження шин, засіб вивантаження твердої фази і функціонально пов'язані з реактором конденсатор парогазової фази і накопичувальну ємність-відстійник рідкої фази з краном і витратоміром. Пристрій забезпечений шлюзовий камерою вивантаження. Шлюзові камери завантаження і вивантаження виконані з водяними затворами з можливістю герметизації реактора. Шлюзова камера завантаження забезпечена транспортером завантаження, який на вході і виході водяного затвора обладнаний притискними вальцями. Реактор додатково забезпечений патроном каталітичного крекінгу і обладнаний піччю з пальниками. Корпус печі виконаний конічним у вигляді направляючої для нанизування шин на вершину конуса з транспортера завантаження. В основі конуса печі змонтовано кільцевої інфрачервоний випромінювач з жароміцної сталі. Винахід дозволяє підвищити продуктивність процесу переробки зношених шин і знизити питомі енерговитрати.

ОПИС ВИНАХОДИ

Винахід відноситься до області екології і пов'язане з утилізацією продуктів техногенної діяльності людини, зокрема до технології переробки промислових та побутових відходів гуми, і може бути використано в паливно-енергетичному комплексі, в гумової промисловості, а й на підприємствах з переробки автомобільних шин.

Відомий технологічний комплекс (1) для переробки безвідходним способом твердих органічних відходів, в тому числі зношених автопокришок, авіаційних та інших покришок з отриманням енергоносіїв (бензинової фракції, мазутів, піролізного газу), пірокарбона (твердого вуглецевого залишку) і металу. Спосіб включає підготовку вихідної сировини з його багатостадійним подрібненням до розміру крихти порядку 20-25 мм і наступним сушінням. Висушена крихта надходить в реактор, де при температурі близько 950 ° С піддається деструкції з виділенням парогазової суміші, а твердий вуглецевий залишок з металевими включеннями під власною вагою і тиском яке надходить сировини просувається в нижню частину реактора. Потім через систему охолодження його направляють в двовалкової дробарку для попереднього подрібнення і відділення металу від "припечена" вуглецю. З дробарки подрібнений твердий залишок по стрічковому транспортеру надходить в бункер - запасник, при цьому попередньо з нього витягуються металеві включення. З бункера - запасника вуглецевий залишок гвинтовим живильником подають в мікроізмельчітель, де відбувається остаточне подрібнення до заданої фракції. Піролізний газ частково подають на обігрів реактора, іншу частину - споживачеві. З парів рідких вуглеводнів після нафтохімічної конденсації і ректифікації виділяють бутадієн, бензин, толуол і бензол.

До недоліків відомого способу слід віднести наявність високоенергоемкіх процесів подрібнення шин і сушки крихти, а й циклічність роботи реактора, в зв'язку з періодичністю процесу завантаження сировини і вивантаження твердого залишку з реактора і пов'язані з цим суттєві енергетичні втрати.

Відомий спосіб утилізації гумових відходів в середовищі інертного теплоносія - кварцового піску (2). Спосіб включає піроліз відходів гуми в реакторі при температурі 500-700 ° С, відділення твердої фази, поділ рідкої і газоподібної фаз шляхом конденсації і спалювання останньої для підтримки процесу піролізу.

Недоліком цього способу є висока енергоємність і низька продуктивність внаслідок циклічності процесів завантаження-вивантаження в реактор і неминучих при цьому втрати теплової енергії.

Відома і технологія переробки гумових відходів методом парового термолізу (3). Спосіб включає "переварювання" гуми в робочому середовищі - перегрітому водяній парі. Водяна пара при охолодженні дозволяє легко концентрувати продукти розкладання. При цьому використовують парогазову суміш, що складається з 98-85 мас.% Перегрітого до 300-1600 ° С водяної пари і 2-15 мас.% Газу, отриманого з газоподібних продуктів розкладання. Гумові відходи попередньо перед термічним розкладанням змішують з 3-40 мас.% Олії шляхом пропускання газоподібних продуктів розкладання і робочого середовища через шар відходів при їх масовому співвідношенні (0,05-1,62): 1. Тверді продукти розкладання змішують з 4-40% масла і пресують у брикети з одночасним нагріванням до 100-500 ° С шляхом фільтрації газу, отриманого з газоподібних продуктів розкладання.

До недоліків способу слід віднести високу температуру розкладання гумових відходів, що досягає 1600 ° С, і циклічність процесу переробки, що істотно збільшує енергетичні витрати.

Найбільш близький до пропонованого винаходу спосіб деструкції гумових відходів методом розкладання в реакторі в середовищі перегрітої пари (4), який і був обраний в якості прототипу. Спосіб включає попередню підготовку і піроліз зношених шин під надлишковим тиском в середовищі перегрітої водяної пари. При цьому пар беруть в кількості 18-110% від маси відходів, а отриману вуглецеву тверду фазу подрібнюють до розміру часток 0,001-0,210 мм. Рідку фазу відокремлюють разом з парою і змішують з 23,0-55,8 мас.% Подрібненої вуглецевої фази з отриманням рідкого палива. Технологічний процес розкладання включає періодичну завантаження гумових відходів в реактор і вивантаження з нього твердої вуглецевої фази через шлюзові камери. Термічну деструкцію проводять при температурі 400-500 ° С. Гази деструкції разом з водяною парою конденсують, а неконденсірующаяся гази направляють на спалювання в топку парогенератора для підтримки процесу піролізу.

Рідкий конденсат після змішування з подрібненим вуглецевим залишком до гомогенного стану являє собою паливо - аналог мазуту марки М-40.

Недоліком відомого способу є циклічність процесу переробки гумових відходів і, як наслідок, низька продуктивність і великі втрати теплової енергії, неминучі при періодичному завантаженні сировини в реактор та вивантаження з нього твердої фази.

Відомо пристрій (5) для термічного розкладання вуглеводневої сировини, в тому числі старих автомобільних шин. Пристрій містить піролізні камеру - накопичувач, який розміщений в печі зверненим вниз відкритим торцем. Піч містить верхню частину у вигляді ковпака з подвійними стінками і нижню частину - днище, поєднане з верхньою частиною конічним роз'ємом з ущільненнями. Накопичувач утворює з бічними стінками і стелею печі загальний зазор, з'єднаний патрубками для підведення і відведення продуктів піролізу.

Недоліком пристрою є низька продуктивність і ефективність, обумовлена ​​циклічністю процесу розкладання, пов'язана з періодичним завантаженням сировини та вивантаженням твердої фази з камери - накопичувача.

Відома і піч для піролізу автомобільних шин (6). Пристрій містить верхню і нижню частини, з'єднані за допомогою конічного роз'єму з кільцями ущільнювачів. У порожнині верхньої частини печі вертикально змонтована пиролизная камера. Піч забезпечена кільцевим лотком з патрубком для відводу рідких продуктів піролізу. Працює пристрій циклічно: піднімають підйомним пристроєм верхню частину печі, в піролізні камеру завантажують пакет шин, потім повертають верхню частину на місце і закріплюють роз'ємні з'єднання. Далі подають гарячі гази з топкового пристрою між стінками печі і піролізної камерою і здійснюють розкладання шин за заданим режимом з подальшою вивантаженням в зворотному порядку твердого залишку з піролізної камери.

Недоліком конструкції печі є циклічність роботи і високі втрати енергії, пов'язані з необхідністю періодичного нагріву печі до робочої температури після чергового завантаження шин і подальшого охолодження при вивантаженні твердої фази продуктів деструкції.

Найближче до пропонованого винаходу пристрій для переробки гумових відходів методом піролізу під надлишковим тиском в середовищі перегрітої водяної пари, яке і взято за прототип (7). Пристрій містить вертикальний реактор з верхньої шлюзовий камерою з люком (затвором) для завантаження шин і шнековий транспортер вивантаження твердої фази. За допомогою приводу транспортер кінематично пов'язаний з шлюзовим люком нижньою камерою розвантаження. Реактор через трубопровід з краном і витратоміром функціонально пов'язаний з парогенератором, а й з конденсатором і накопичувальної ємністю - відстійником рідкої фази.

У реактор через шлюзову камеру періодично завантажують шини, закривають люк-затвор. Одночасно від парогенератора через кран і витратомір подають перегрітий водяний пар під надлишковим тиском і здійснюють термолиз за заданим режимом. Газоподібні продукти піролізу в суміші з водяною парою конденсують в конденсаторі. Неконденсірующаяся гази через кран і витратомір направляють на спалювання в топку парогенератора. Конденсат, що утворюється з конденсатора зливають в накопичувальну ємність - відстійник. Після завершення процесу розкладання тверду фазу (вуглецевий залишок) шнековим транспортером через шлюзовий люк розвантажувальної камери видаляють з реактора і направляють на подрібнення. Далі реактор завантажують новою партією шин і відновлюють цикл піролізу.

Недоліком відомих способу і пристрою є великі теплові втрати і низька продуктивність внаслідок циклічного характеру процесів завантаження вихідної сировини і вивантаження твердих продуктів переробки.

Завданням винаходу є усунення зазначених недоліків відомих способу і пристрою для переробки гумових відходів.

Метою винаходу є підвищення продуктивності і зниження енергоємності процесу переробки зношених шин.

Поставлена ​​мета досягається тим, що в способі переробки зношених шин, що включає підготовку і подачу їх в реактор через шлюзову камеру, піроліз під тиском в середовищі водяної пари, подальше відділення твердої фази, поділ рідкої і парогазообразной фаз зі спалюванням останньою для підтримки процесу піролізу і видалення з реактора твердої і рідкої фаз, відповідно до винаходу, піроліз проводять при негативному тиску в інтервалі 0,01-0,1 атм в режимі безперервної завантаження шин і вивантаження твердої фази, при цьому шлюзові камери заповнюють водою з можливістю утворення водяного затвора, парогазообразную фазу додатково піддають каталітичного крекінгу, а рідку фазу в кількості 25-30%, отриману при розкладанні, спалюють в реакторі для підтримки процесу піролізу.

Шини при підготовці розсікають в поперечному кільцевому перетині в радіальному напрямку, а в процесі піролізу переміщують в реакторі зверху вниз і розгинають в стрічку під час вивантаження на виході з реактора.

Поставлена ​​мета досягається і тим, що в пристрої для переробки зношених шин, що містить вертикальний реактор з шлюзовими камерами завантаження і вивантаження твердої фази, транспортер вивантаження, функціонально пов'язані з реактором конденсатор парогазової фази і накопичувальну ємність-відстійник рідкої фази з краном і витратоміром, відповідно до винаходу , шлюзові камери завантаження і вивантаження виконані з водяними затворами з можливістю герметизації реактора, причому шлюзова камера завантаження забезпечена транспортером завантаження, який на вході і виході водяного затвора обладнаний притискними вальцями, реактор додатково забезпечений патроном каталітичного крекінгу і обладнаний піччю з пальниками, при цьому корпус печі виконаний конічним у вигляді направляючої, вершина конуса якої кінематично пов'язана з транспортером завантаження, а в основу конуса печі вмонтований кільцевої інфрачервоний випромінювач з жароміцної сталі.

Корпус печі зсередини виконаний порожнистим і забезпечений вертикальної перегородкою з можливістю утворення димоходу, причому останній функціонально пов'язаний з кільцевим зазором між зовнішньою поверхнею реактора і його зовнішньою теплоізоляційної стінкою, де додатково змонтований спіральний димар.

Пальники печі через додатковий проміжний бак пов'язані з ємністю-відстійником рідкої фази, при цьому днище відстійника за допомогою трубопроводу відведення води приєднано до камери вивантаження твердої фази, а кришка відстійника приєднана до конденсатора.

Конденсатор обладнаний витяжним вентилятором, який виконаний з можливістю створення негативного тиску в реакторі і подачі газоподібних неконденсуючий продуктів розкладання шин на спалювання.

Завантажувальний транспортер виконаний ланцюговим і забезпечений крюками захоплення шин, а розвантажувальний транспортер виконаний стрічковим і обладнаний магнітним сепаратором.

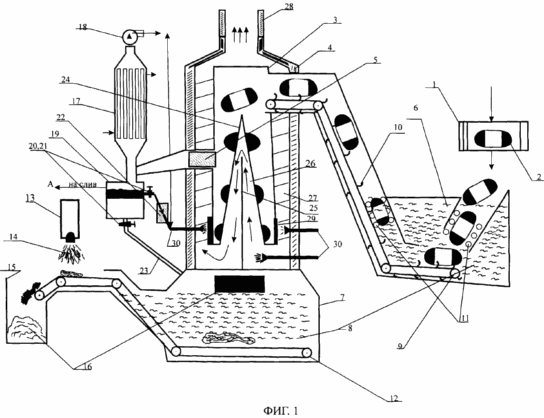

Винахід пояснюється кресленнями, де на фіг.1 наведена принципова схема пристрою для здійснення способу, на фіг.2 - схема розтину шин при їх підготовці, а на фіг.3 - вид шини по перетину Б-Б.

Пристрій містить ділянку 1 для підготовки шин 2, реактор 3 з теплоізоляційної стінкою 4 і патроном каталітичного крекінгу 5, шлюзові камери завантаження 6 і розвантаження 7 з водяними затворами 8, ланцюгової завантажувальний транспортер 9 з гаками захоплення 10 і притискними вальцями 11, стрічковий розвантажувальний транспортер 12 з магнітним сепаратором 13 для відділення металевих включень 14 і бункер 15 складування вуглецевої фази 16. Функціонально з реактором 3 пов'язаний конденсатор 17 з витяжним вентилятором 18, ємність - відстійник 19 з кранами 20, 21 і проміжним баком 22, трубопроводом 23. Піч 24 реактора 3 з вертикальною перегородкою 25, димоходом 26, спіральним димоходом 27, витяжною трубою 28, кільцевим інфрачервоним випромінювачем 29 і пальниками 30.

СУТНІСТЬ СПОСОБУ І ОСОБЛИВОСТІ ПРИСТРОЇ ДЛЯ ЙОГО РЕАЛІЗАЦІЇ
Зводяться до чого

Встановлено, що термічний розклад гуми і зношених виробів з неї, наприклад шин, в середовищі водяної пари є типовим дифузійним процесом, швидкість якого обмежується швидкістю підведення теплоти і кінетикою дифузії летючих компонентів деструкції. Тому інженерно-технологічне вирішення питань підведення і скорочення втрат тепла є ключовим завданням для досягнення ефективних показників технологічного процесу переробки зношених шин. Розроблений спосіб і пристрій дозволяють вести процес парового термолізу гуми в безперервному режимі, виключивши циклічну зупинку реактора на період завантаження вихідної сировини і вивантаження твердих продуктів розкладання з робочої зони. Безперервність процесу деструкції досягають за допомогою відсікання робочої зони реактора від зовнішнього середовища за допомогою водяних затворів в шлюзових камерах завантаження і вивантаження, що дозволяє вести процес термолізу в стаціонарному режимі, не зупиняючи реактор розкладання. При цьому змочування шин водою, під час проходження водяного затвора камери завантаження, сприятливо впливає на кінетику подальшого розігріву відходів гуми до температури розкладання (280-500 ° С). Робочу температуру в зоні розкладання реактора, після виходу на режим, підтримують за рахунок власного джерела енергії - спалювання газових і частини рідких продуктів розкладання відходів. При цьому рідку фазу деструкції гуми, для цілей енергозабезпечення процесу розкладання, використовують в кількості 25-30% від отриманого обсягу, а газову складову продуктів розкладання повністю спалюють в печі реактора. Таким чином, досягається висока екологічна безпека і економічність процесу утилізації гумових відходів.

Істотно, що паровий термолиз ведуть при негативному тиску в робочій зоні реактора (0,01-0,1 атм), останнє забезпечує ефективне пароутворення при більш низькій температурі в реакторі за рахунок зсуву точки рівноважного вологовмісту і підвищує безпеку і економічність процесу розкладання шин.

В процесі деструкції гуми разом з летючої парогазової фазою виділяється мелкодисперсная сажа, вловлюється за допомогою змінного цеолитового патрона, яким додатково обладнаний реактор. При цьому патрон просочений солями металів зі змінною валентністю (Ni, Co, Сr, Сu і т.п.), що забезпечує каталітичний крекінг органічною складовою парогазової фази і підвищує екологічну безпеку процесу утилізації зношених шин.

Ефективний відбір і повернення тепла в реактор від димових газів досягається і завдяки спіральної конструкції димоходу, що в поєднанні з конічною формою направляє печі реактора забезпечує рівномірний всебічний підведення тепла до шин і не вимагає їх попереднього подрібнення. Таке конструктивне виконання реактора істотно знижує енергетичні витрати на попередню підготовку шин і економить енергоресурси за рахунок рекуперації тепла.

Важливим фактором економічної роботи пристрою є оптимізації умов підведення тепла до шин і ефективне використання реакційного об'єму реактора, що досягається шляхом впорядкованої щільної укладки завантажуються шин шляхом нанизування їх на конічну напрямну печі. Обід шин перед завантаженням в реактор попередньо розсікають, тим самим забезпечують їх безперервне плавне переміщення в робочій зоні реактора зверху вниз під власною вагою за рахунок поступового розкриття шини по розрізу і розгинання кільця в стрічку в нижньому підставі конуса з подальшим видаленням твердого залишку з реактора.

Застосування водяного затвора в шлюзовий камері вивантаження твердого вуглецевого залишку, крім герметизації робочої зони реактора, виключає забруднення робочої атмосфери цеху частками дрібнодисперсного сажі, яка вловлюється водою в шлюзовий камері. Таке конструктивне рішення пристрою для реалізації способу покращує гігієну праці та підвищує екологічну безпеку ведення процесу.

ВИНАХІД ЗДІЙСНЮЄТЬСЯ наступним чином

На підготовчому ділянці 1 шини 2 сортують по типорозміру і розсікають по схемі, як показано на фіг.2. Далі шини 2 захоплюють навантажувачем (на кресленні не показано) і, орієнтуючи перетином розрізу "С" "вгору", подають в шлюзову камеру завантаження 6, де вулицями 11, на вході в водяний затвор 8, видавлюють повітря з порожнини (31) шини 2 і укладають на ланцюгової транспортер 9. Потім їх гаками захоплення 10 подають в реактор 3, при цьому на виході з водяного затвора 8, шини 2 пропускають через вальці 11 і видавлюють з порожнини 31 воду через перетин "С", яке тепер зорієнтоване "вниз" . У верхній частині робочої зони реактора 3 шини 2 нанизують на конічну напрямну корпуса печі 24. В результаті відповідного вибору кута конічної направляючої печі 24 і розм'якшення гуми під дією високої температури, шини 2 деформуються, розкриваються по перетину "С" і під дією власної ваги поступово просуваються по робочій зоні реактора 3 зверху вниз. Висота реактора 3 і швидкість просування шин 2 в ньому обрані з розрахунку часу, достатнього для повного розкладання гуми, яке в середньому становить 2,5-3 години. У підставі конічної направляючої печі 24, в зоні інфрачервоного випромінювача 29, нагрівається пальниками 30, шини 2 вже в вигляді вуглецевої фази 16 (твердого залишку з включенням металу) повністю розпрямляються в стрічку і надходять в шлюзову камеру розвантаження 7. Далі вуглецева фаза 16 через водяний затвор 8 потрапляє на стрічковий транспортер 12, за яким її подають до магнітного сепаратора 13, де звільняють від металевих включень 14 і потім складують в бункері 15. Після розміщення шин 2 в реакторі 3 витяжним вентилятором 18 створюють розрідження (негативний тиск в інтервалі 0,01 -0,1 атм), а потім здійснюють розподіл продуктів деструкції на вуглецеву, рідку і парогазову фази, при цьому останню видаляють під дією розрідження через патрон каталітичного крекінгу і направляють в конденсатор 17. парогазової фазу очищають від дрібнодисперсного сажі і проводять каталітичний крекінг міститься в ній органіки. Сконденсована рідка фаза з конденсатора 17 надходить в ємність-відстійник 19, де рідкі вуглеводні відокремлюють від води. По трубопроводу 23 через кран 20 воду зливають в водяний затвор 8 шлюзовий камери розвантаження 7. Частина вуглеводневої складової рідкої фази (в кількості 25-30%) з ємності-відстійника 19 направляють в проміжну ємність 22 і далі на спалювання в пальники 30 печі 24. решта 70-75% рідкої фази, як готове паливо з ємності-відстійника 19, направляють на слив (по стрілці "А") в сховище (на кресленні не показано).

Чи не конденсується газову фазу з конденсатора 17 витяжним вентилятором 18 направляють в пальники 30 для спалювання в печі 24 і підтримки процесу піролізу в реакторі 3. Відпрацьовані гази по димоходу 26 печі 24 і спіральному димоходу 27, між теплоізоляційної стінкою 4 і зовнішньою поверхнею реактора 3, видаляють через димову трубу 28 в атмосферу.

Процес деструкції зношених шин характеризується наступними параметрами.

Маса, кг / год:

- Тверда вуглецева фаза - 900

- Газоподібні продукти - 600

- Металокорд (5% від ваги) - 75

Температура, ° С:

- Парогазова суміш - (350-450);

теплопровідність пара, Вт / (м · К) - 67,3 · 10 ^"3.

Отримані продукти переробки зношених шин усереднено мають наступні параметри (табл.1).

За своїми характеристиками рідка фаза відповідають мазуту марки М-40, тверда вуглецева фаза являє собою аналог вуглецевого адсорбенту, а металеві включення - легований сталевий брухт.

Реалізація способу в безперервному режимі, на відміну від прототипу, дозволяє в 2-3 рази підвищити продуктивність процесу переробки зношених шин, знизити на 25-30% питомі енерговитрати.

Пропонований спосіб випробуваний в лабораторних умовах і в даний час досвідчена установка готується заявником для дослідно-промислових випробувань.

ВИКОРИСТОВУВАНА ЛІТЕРАТУРА

1. Белавін В. "Виробництво технологічних комплексів з утилізації твердих органічних відходів", НВФ ПП "пірол" "Вторинні ресурси. Альтернативна енергетика, нафтохімія "-" Утилізація органічних відходів ", www.belizl.narod.ru: березень, 2003 р

2. Пальгунов П.П., Сумароков М.В. "Утилізація промислових відходів". -М .: Стройиздат, 1990. -с.165-166.

3. Аристархов Д.В., Єгоров М.М., Журавський Г.І. та ін. "Паровий термолиз органічних відходів", Мінськ-2001, с.86-94.

4. (72) Гребеньков А.Ж., Дроздов В.М., Новіков Г.Т. "Спосіб переробки гумових відходів", Патент RU №2076501, (71) АТЗТ "Робентех", (51) МПК6 У 29 У 17/00, С 08 J 11/10, 11/14; RU БІ №9 від 27.03.97г.

5. Dipl.-Ing. Rudolf Seibrt, Rechtsanwait u. Patentanwalt. Tattenbachatrabe 9, 8000 MONCHEN, 22; "Пристрій для отримання вуглеводнів з автомобільних шин за допомогою термічної обробки". Заявка ФРН №2949983, Кл. З 10 В 53/00, 1991.

6. (72) Садиков А.Ф., Тахаутдінов Ш.Ф. та ін. "Піч для піролізу вуглеводневої сировини", (71) (73) АТ "Татарський НДПКІ нафтового машинобудування", АТ "Татнафта", Патент RU №2078111, МПК6 З 10 В 1/04, С 10 G 1/10, З 10 В 53/08, БІ №12 від 27.04.97 р

7. (72) Журавський Г.І., Дроздов В.М., Мулярчик В.В. та ін. "Спосіб переробки гумових відходів", (71) (73) НТПВЦ "ТОКЕМ", Патент BY №862, (21) №1046A, (22) 09.12.93 р, (51) MПK5 C 08 J 11 / 14, С 10 L 1/00 ​​(прототип).

ФОРМУЛА ВИНАХОДУ

1. Спосіб переробки зношених шин, що включає підготовку і подачу їх в реактор через шлюзову камеру, піроліз під тиском в середовищі перегрітої водяної пари, подальше відділення твердої фази, поділ рідкої і парогазообразной фаз зі спалюванням останньою для підтримки процесу піролізу і видалення з реактора твердої і рідкої фаз, що відрізняється тим, що піроліз проводять при негативному тиску в реакторі в інтервалі 0,01-0,1 атм в режимі безперервної завантаження шин і вивантаження твердої фази, при цьому шлюзові камери заповнюють водою з можливістю утворення водяного затвора, парогазообразную фазу додатково піддають каталітичного крекінгу, а рідку фазу в кількості 25-30% спалюють в реакторі для підтримки процесу піролізу.

2. Спосіб за п.1, що відрізняється тим, що шини при підготовці розсікають в поперечному кільцевому перетині в радіальному напрямку, а в процесі піролізу переміщують в реакторі зверху вниз і розгинають в стрічку під час вивантаження на виході з реактора.

3. Пристрій для переробки зношених шин, що містить вертикальний реактор з шлюзовий камерою завантаження шин, засіб вивантаження твердої фази і функціонально пов'язані з реактором конденсатор парогазової фази і накопичувальну ємність-відстійник рідкої фази з краном і витратоміром, що відрізняється тим, що пристрій забезпечений шлюзовий камерою вивантаження , а шлюзові камери завантаження і вивантаження виконані з водяними затворами з можливістю герметизації реактора, причому шлюзова камера завантаження забезпечена транспортером завантаження, який на вході і виході водяного затвора обладнаний притискними вальцями, реактор додатково забезпечений патроном каталітичного крекінгу і обладнаний піччю з пальниками, при цьому корпус печі виконаний конічним у вигляді направляючої для нанизування шин на вершину конуса з транспортера завантаження, а в основі конуса печі змонтовано кільцевої інфрачервоний випромінювач з жароміцної сталі.

4. Пристрій за п.3, що відрізняється тим, що корпус печі виконаний порожнистим і забезпечений вертикальної перегородкою з можливістю утворення димоходу, причому останній функціонально пов'язаний з кільцевим зазором між зовнішньою поверхнею реактора і його зовнішньою теплоізоляційної стінкою, в якому додатково змонтований спіральний димар.

5. Пристрій за допомогою одного з пп.3 і 4, що відрізняється тим, пальники печі через додатковий проміжний бак пов'язані з ємністю-відстійником рідкої фази, при цьому днище відстійника за допомогою трубопроводу відведення води приєднано до камери вивантаження твердої фази, а кришка відстійника приєднана до конденсатора .

6. Пристрій за допомогою одного з пп.3-5, що відрізняється тим, що конденсатор обладнаний витяжним вентилятором, який виконаний з можливістю створення негативного тиску в реакторі і подачі газоподібних неконденсуючий продуктів розкладання шин на спалювання.

7. Пристрій за допомогою одного з пп.3-6, що відрізняється тим, що завантажувальний транспортер виконаний ланцюговим і забезпечений крюками захоплення шин, а розвантажувальний транспортер виконаний стрічковим і обладнаний магнітним сепаратором.
