ВИНАХІД
Патент Російської Федерації RU2226649

ВСТАНОВЛЕННЯ для спалювання ТВЕРДИХ ПОБУТОВИХ ТА ІНШИХ ОРГАНІЧНИХ ВІДХОДІВ З ВУГІЛЛЯМ

Ім'я винахідника: Калінін Олександр Валерійович; Калініна Олеся Валеріївна; Тихонов Олександр Володимирович; Тихонова Катерина Володимирівна
Ім'я патентовласника: Калінін Олександр Валерійович; Калініна Олеся Валеріївна; Тихонов Олександр Володимирович; Тихонова Катерина Володимирівна
Адреса для листування: 660079, г.Красноярск, вул. Свердловська, 3, ТОВ "СібстромЕко", В.І. Калініну
Дата початку дії патенту: 2002.06.10

Винахід відноситься до області теплоенергетики з використанням нетрадиційних видів палива - органічних відходів промисловості і життєдіяльності людини, наприклад твердих побутових відходів, відходів деревини, лігніну, пластмас, целюлози, автопокришок та ін. Винахід може бути застосоване в котельнях та комунально-побутових підприємствах поряд з твердим традиційним паливом - вугіллям. Завданням запропонованого технічного рішення є підвищення повноти згоряння твердих побутових та інших органічних відходів з вугіллям, що забезпечує більш високу енергетичну ефективність процесу і його екологічну безпеку. Завдання вирішується тим, що установка для спалювання твердих побутових та інших органічних відходів з вугіллям, що включає систему подачі відходів і вугілля, систему подачі повітря, механізм видалення шлаку, живильник подачі вугілля, додатково включає систему подачі вугілля і повітря, змонтовані до піролізної камері, яка представляє собою горизонтальний канал таким чином, що забезпечують смолоскипна спалювання подрібненого до порошку вугілля, а система подачі відходів змонтована таким чином, що забезпечує вкидання відходів в факел, механізм видалення шлаку розташований в нижній частині вертикальної циклонічної камери окисного дожига піролізного газу - суміші продуктів згоряння вугілля і термічного розпаду відходів, забезпеченою системою подачі вторинного повітря і повідомленої з послідовно розташованої камерою каталітичного допалювання, що працює за принципом безполуменевої пальника, для повного окислення залишкових вуглеців, і камерою осадження золи для відділення тонкодисперсної мінеральної частини продуктів згоряння від газової.

ОПИС ВИНАХОДИ

Винахід відноситься до області теплоенергетики з використанням нетрадиційних видів палива - органічних відходів промисловості і життєдіяльності людини, наприклад твердих побутових відходів, відходів деревини, лігніну, пластмас, целюлози, автопокришок та ін. Винахід може бути застосоване в котельнях та комунально-побутових підприємствах поряд з твердим традиційним паливом - вугіллям.

Проблема утилізації твердих побутових та інших органічних відходів полягає в тому, що досягти автогенного окислення, тобто згоряння за рахунок внутрішньої енергії самих відходів без залучення додаткової енергії досить важко через велику вологість і, як правило, великий вміст в них мінеральних включень.

Тому в більшості відомих технічних рішень тверді побутові та інші органічні відходи спалюють, використовуючи додаткові джерела енергії.

Відомо пристрій в способі термічної переробки побутових відходів (а.с. 1836603, F 23 G 5/00), що включає шахту з завантажувальним пристроєм, плазмові пальники, летку для випуску шлаку, газохід для газів, що відходять, додатково забезпечене ванній для випуску розплаву металу, обладнаної вертикальними перегородками з вікнами, а по периметру шахти над плазмотронами встановлені пальники.

Недоліком відомого пристрою є необхідність використання для отримання плазми чистого водню, а й застосування струмів високої напруги - 1200 В на електророзрядники, що робить пристрій найскладнішим за конструкцією і небезпечним в експлуатації, при цьому очевидно, що техніко-економічні показники відомого пристрою низькі, т. к. вартість використаного для отримання плазми чистого водню незрівнянно вище відпускної вартості товарної теплової енергії як результату функціонування пристрою.

Відома установка в способі термічної переробки органічних відходів (а.с. 2140611, 6 F 23 G 5/08, 5/14, 7/00), виконана у вигляді реактора, в якому здійснюється термічна переробка відходів за рахунок енергії спалювання горючого газу, отриманого впливом електричної дуги на топковий мазут.

Недоліком установки є застосування дефіцитного і досить дорогого топкового мазуту, для використання якого необхідно мати спеціальні сховища з підігрівом, а застосування електричної дуги для газифікації мазуту вимагає організації високонадійній апаратури, перш за все з точки зору техніки безпеки. В реальних умовах сучасних котелень впровадити таке технічне рішення практично неможливо.

Найбільш близьким технічним рішенням, прийнятим за прототип, є "Топка для спалювання твердих побутових відходів з вугіллям" по авт.св. №2125206, 6 F 23 G 5/00, що містить систему подачі відходів і вугілля, колосникові решітки, систему подачі повітря, механізм видалення шлаку, живильник подачі вугілля на шар відходів з течкой і заслінкою, предтопком з подачею вугілля під шар відходів, сполученим з живильником подачі вугілля на шар відходів з можливістю їх роботи і (або) послідовно за допомогою встановлених у відповідних точках заслінок, керованих датчиком температури, розміщеним на виході топки, і механізм видалення золи.

Недоліком прототипу є неповнота згоряння вугілля і відходів, характерна для будь-яких теплових пристроїв з шаровим спалюванням палива, в результаті якого, як показує практика, з шлаком відходять від 15 до 30% несгоревшей органічної субстанції палива, в даному випадку відходів і вугілля. В результаті знижується енергетична ефективність топки і збільшується викид шкідливих речовин.

Завданням запропонованого технічного рішення є підвищення повноти згоряння твердих побутових та інших органічних відходів з вугіллям, що забезпечує більш високу енергетичну ефективність процесу і його екологічну безпеку.

Завдання вирішується тим, що установка для спалювання твердих побутових та інших органічних відходів з вугіллям, що включає систему подачі відходів і вугілля, систему подачі повітря, механізм видалення шлаку, живильник подачі вугілля, додатково включає систему подачі вугілля і повітря, змонтовані до піролізної камері, яка представляє собою горизонтальний канал таким чином, що забезпечують смолоскипна спалювання подрібненого до порошку вугілля, а система подачі відходів змонтована таким чином, що забезпечує вкидання відходів в факел, механізм видалення шлаку розташований в нижній частині вертикальної циклонічної камери окисного дожига піролізного газу - суміші продуктів згоряння вугілля і термічного розпаду відходів, забезпеченою системою подачі вторинного повітря і повідомленої з послідовно розташованої камерою каталітичного допалювання, що працює за принципом безполуменевої пальника, для повного окислення залишкових вуглеців, і камерою осадження золи для відділення тонкодисперсної мінеральної частини продуктів згоряння від газової.

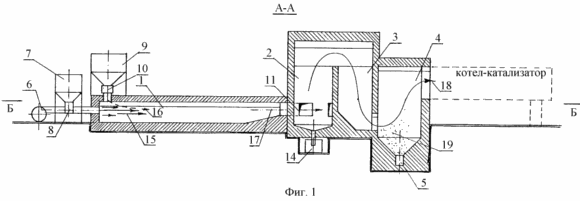

На фіг.1 зображено поздовжній розріз А-А установки.

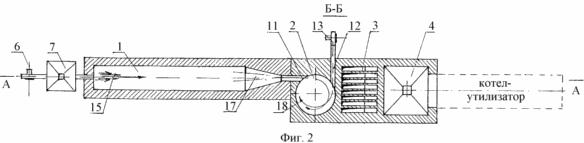

На фіг.2 зображено розріз Б-Б в плані.

Установка для спалювання твердих побутових та інших органічних відходів з вугіллям складається з піролізної камери 1, циклонічної камери окисного дожига 2, камери каталітичного допалювання 3, камери осадження золи 4.

До піролізної камері 1, що представляє горизонтальний канал, змонтований повітропровід дутьевой машини 6 з бункером подрібненого вугілля 7 і живильником вугілля 8. На піролізної камері 1 змонтований бункер відходів 9 і живильник відходів 10.

У циклонічної камері окисного дожига і представляє вертикальний циліндр виконані фурма піролізного газу 11 і фурма вторинного повітря 12, через яку повітря подається дутьевой машиною 13. У нижній частині циклонічної камери окисного дожига 2 розташовується гідравлічний шлакосборнік 14. Камера каталітичного допалювання 3 виконана у вигляді вертикальних щілинних газоходів, стінки яких викладені з алюмосилікатних вогнетривів. Камера осадження золи 4 має в нижній частині збірник твердих дисперсних частинок і механізм видалення золи 5.

РОБОТА УСТАНОВКИ ЗДІЙСНЮЄТЬСЯ наступним чином

Попередньо подрібнені відходи подають в бункер 9. Подрібнений вугілля подають в бункер 7. Дуттьовий машина 6 нагнітає повітря в піролізні камеру 1. З бункера 7, живильником 8 вугілля потрапляє в повітряний струмінь, змішується з повітрям і паливна суміш згорає факелом 15 в піролізної камері 1 . З бункера 9 живильником 10 відходи 16 вкидаються в факел 15 і при русі газового потоку через піролізні камеру 1 піддаються інтенсивному термічному впливу, в результаті якого відбувається піроліз, тобто розпад органічної субстанції на летючі продукти (включаючи випаровування воду відходів) і твердий залишок - суміш вуглецю і мінерального шлаку. Суміш продуктів згоряння вугілля і продуктів термічного розпаду відходів - умовно піролізний газ - 17 тангенциально через фурму 11 вводиться в циклон камеру окисного дожига 2, де змішується з вторинним повітрям, що надходять від дутьевой машини 13 через фурму 12. В результаті окисного дожига утворюються продукти згоряння 18 , що складаються з азоту, СО _2, Н ₂ О, SО _2, з незначною домішкою неокислених вуглеводнів. Великий шлак збирається в нижній частині циклонічної камери окисного дожига 2 і видаляється через гідравлічний шлакосборнік 14. Відпрацьовані гази 18 проходять камеру каталітичного допалювання 3, в якій відбувається необоротне окислення залишкових вуглеводнів, включаючи поліхлордібензодіоксіни. Далі, проходячи через камеру осадження золи 4, в результаті різкого падіння швидкості потоку з продуктів згоряння випадає зола 19, яка періодично виводиться механізмом видалення золи 5. З камери осадження золи 4 продукти згоряння спрямовуються в теплообмінний апарат, наприклад котел-утилізатор.

Приклади практичного використання запропонованого технічного рішення, побудовані на основі експериментальних робіт

приклад 1

Є діюча котельня потужністю 50 Гкал теплової енергії в годину. Котельня працює на бурому вугіллі з теплотворною здатністю 3740 ккал / кг і витрачає на годину 16 т вугілля.

Передбачається замінити 50% вугілля на тверді побутові відходи з середньою вологістю 40% і середньої розрахункової теплотворною здатністю 2500 ккал / кг.

За умовами прикладу вихідна потужність котельні 50 Гкал / год повинна зберегтися. Ця умова виконується при співвідношенні компонентів: відходи - 12 т / год, вугілля - 8 т / год.

При піролізі відходи розпадаються: на летючі - 80,9%; вуглець -15%; мінеральний залишок - 4,1%.

Летючі складаються: смоли - 8,4%; вода - 64,3%; СО ₂ - 7,5%;

СО - 5,9%; легкі вуглеводні - 9%; інші - 4,9%.

Для спалювання 1 кг бурого вугілля потрібно 6,28 кг (5,2 м ³⁾ повітря, при цьому склад продуктів згоряння наступний: СО ₂ - 20,5%; H ₂ O - 8,1%; SO ₂ - 0,04%; О ₂ - 4,1%; N ₂ - 67,26%; зола - 0,1 кг.

Таким чином за 1 год роботи котельні повинно бути подано в піролізні камеру 1: повітря 8000 кг · 6,28 кг = 50240 кг (42000 м ³⁾ від дутьевой машини 6, подрібнене вугілля 8 т з бункера 7 через живильник 8. У результаті згоряння утворюється факел 15 і 57440 кг газоподібних і 800 кг зольних продуктів з температурою близько 1100 С. За цей же час в піролізні камеру 1 безпосередньо в факел 15 подають з бункера 9, живильником 10 відходи 12 т, які в результаті піролізу розпадуться на компоненти, зазначені вище. Суміш продуктів згоряння вугілля і продуктів розпаду відходів загальною масою 70240 кг складається з умовно-піролізного газу 67148 кг і вугільно-мінерального залишку 3092 кг, в якому вміст чистого вуглецю 58,2%.

У складі умовно-піролізного газу горючими речовинами є: смоли, оксид вуглецю і легкі вуглеводні, сумарно 3,35% від маси газу. У складі вугільно-мінерального залишку пальним є вуглець.

З піролізної камери 1 суміш газів і твердого залишку потрапляє через фурму 11 в циклон камеру окисного дожига 2, де змішується з 43000 кг (35800 м ³⁾ повітря, необхідного для вигоряння компонентів піролізного газу і вуглецю, що подається дутьевой машиною 13 через фурму 12.

В результаті окисного дожига утворюється 111948 кг газоподібних продуктів згоряння з температурою приблизно 1050ºС і 1292 кг золошлаки.

Приблизно половина маси золошлаки (найбільш великі частки) осідає в циклонічної камері окисного дожига 2 і буде виведена гідравлічним шлакосборніком 14. Інша половина тонкодисперсного шлаку піде разом з газовим потоком через камеру каталітичного допалювання 3 і випаде в камері осадження золи 4, звідки буде відібрана механізмом видалення золи 5.

У газоподібному субстанції продуктів згоряння після окислювального дожига залишаються незгорілі до 5% легких вуглеводнів і до 10% вуглецю (сажі). Проходячи через камеру каталітичного допалювання, продукти згоряння повністю звільняються від незгорілих продуктів і, минаючи камеру осадження золи 4, потрапляють в теплообмінний апарат, де виробляють товарну теплову енергію 50 Гкал / год.

Техніко-економічні переваги запропонованого технічного рішення очевидні з простого розрахунку. Котельня з годинною витратою вугілля 16 т за рік споживає не менше 140000 т. При середній ціні на вугілля 200 руб / т вартість придбаного вугілля - 28 млн. Руб. на рік. Якщо половину вугілля замінити на відходи, то витрати на придбання вугілля скоротяться на половину, тобто складуть 14 млн. руб. на рік. Однак, приймаючи на переробку відходи, підприємство отримує з виробників відходів приблизно 100 руб. за 1 т (в різних регіонах РФ вартість різна), тому, прийнявши на переробку 105000 т відходів, котельня отримає 10,5 млн.руб. Якщо ці гроші витратити на придбання вугілля, то фактичні витрати котельні на придбання 70000 т вугілля складуть не 14 млн.руб., А 14-10,5 = 3,5 млн.руб. на рік.

Таким чином, котельня потужністю 50 Гкал / год, яка впровадила пропоноване технічне рішення, буде економити:

28 млн.руб. - 3,5 млн.руб. = 24,5 млн.руб. щорічно.

приклад 2

Є діюча котельня потужністю 50 Гкал теплової енергії в годину. Котельня працює на бурому вугіллі (Q = 3740 ккал / кг) і витрачає на годину 16 т вугілля.

Передбачається замінити 50% вугілля на гідролізний лігнін - відхід підприємств біохімічної переробки деревини - з вологістю 65% і середньої розрахункової теплотворною здатністю 1650 ккал / кг.

За умовами прикладу вихідна потужність котельні 50 Гкал / год повинна зберігатися. Ця умова виконується при співвідношенні компонентів: лігнін - 19 т / год, вугілля - 8 т / год.

При піролізі лігнін розпадається: на летючі - 80%; вуглець - 20%; мінеральний залишок практично близький до нуля. Летючі складаються: смоли - 3,1%; води - 68,5%; СО ₂ - 5,5%; СО - 2.8%; легкі вуглеводні - 7,7%; інші - 12,4%.

Витрата повітря для спалювання вугілля аналогічний прикладу 1.

Таким чином, за 1 год роботи котельні в піролізні камеру 1 подається 50240 кг (42000 м ³⁾ повітря, 8 т вугілля і 19 т лігніну. З піролізної камери 1 через фурму 11 в циклон камеру окисного дожига 2 надходить 72640 кг умовно піролізного газу і 4600 кг вугільно-шлакового залишку.

Для дожига горючих летких і вуглецю в камеру окисного дожига 2 подається 62000 кг (51700 м ³⁾ повітря. В результаті окисного дожига утворюється 138440 кг газоподібних продуктів згоряння з температурою приблизно 950ºС і 800 кг золошлаки.

Далі продукти згоряння проходять аналогічно прикладу 1 камеру каталітичного допалювання 3, камеру осадження золи 4 і потрапляють в теплообмінник для виробництва товарної теплової енергії -50 Гкал / год.

Техніко-економічні переваги запропонованого технічного рішення, розраховані аналогічно прикладу 1, складуть економію коштів за статтею "придбання палива" - 30,6 млн.грн., Тобто на 2,6 млн.руб. більше, ніж первісна вартість вугілля. Ця обставина пов'язана з тим, що кількість лігніну і плата за його переробку в рік становить 16,6 млн.руб.

ФОРМУЛА ВИНАХОДУ

Установка для спалювання твердих побутових та інших органічних відходів з вугіллям, що включає систему подачі відходів і вугілля, систему подачі повітря, механізм видалення шлаку, живильник подачі вугілля, яка відрізняється тим, що системи подачі вугілля і повітря змонтовані до піролізної камері, що представляє собою горизонтальний канал, таким чином, що забезпечують смолоскипна спалювання подрібненого до порошку вугілля, а система подачі відходів змонтована таким чином, що забезпечує вкидання відходів в факел, механізм видалення шлаку розташований в нижній частині вертикальної циклонічної камери окисного дожига піролізного газу - суміші продуктів згоряння вугілля і термічного розпаду відходів , забезпеченою системою подачі вторинного повітря і повідомленої з послідовно розташованими камерою каталітичного допалювання, що працює за принципом безполуменевої пальника, для повного окислення залишкових вуглеводнів, і камерою осадження золи для відділення тонкодисперсної мінеральної частини продуктів згоряння від газової.

Версія для друку
Дата публікації 21.02.2007гг
