ВИНАХІД
Патент Російської Федерації RU2249154
КАМЕРА ЗГОРЯННЯ ДЛЯ СПАЛЮВАННЯ Піролізна газів
сміттєспалювальний завод
Ім'я винахідника: Сістер В.Г. (RU); Гонопольскій А.М. (RU); Щепілло Л.В. (RU); Нефедова Ю.А.
Ім'я патентовласника: Гонопольскій Адам Михайлович (RU); Сістер Володимир Григорович
Адреса для листування: 117556, Москва, вул. Болотниковській, 10А, кв.101, пат.пов. А.В. Моравського, рег. № 140
Дата початку дії патенту: 2003.10.23
Винахід відноситься до обладнання для спалювання газів, що відходять піролізних печей заводів для переробки твердих побутових відходів (ТПВ). Технічний результат: можливість використання найбільш економічного парогазового циклу. Камера згоряння для спалювання відхідних газів, що утворюються при піролізі твердих побутових відходів, містить камеру змішування і розташовані на її вході співвісні активне і пасивне сопла, підключені відповідно до джерел стисненого повітря і газів, що відходять, причому камера змішання виконана у вигляді дифузора з кутом розкриття 10 18 о, а співвідношення діаметрів активного дакт і пасивного Дпас сопел становить дакт / Дпас = 0,35-0,4.
ОПИС ВИНАХОДИ
Винахід відноситься до обладнання для спалювання газів, що відходять піролізних печей заводів для переробки твердих побутових відходів (ТПВ).
Відомі камери згоряння для спалювання газів, що містять камеру змішання і розташовані на її вході співвісні активне і пасивне сопла, підключені відповідно до джерел стисненого повітря і газів, що відходять (Ю.М.Пчелкін. Камери згоряння газотурбінних двигунів. Машинобудування, 1984 р, стор. 208-210).
Істотним недоліком таких камер згоряння при використанні їх в системах утилізації теплоти відхідних газів печей для піролізу ТПВ є неможливість використання для цієї мети найбільш економічного парогазового циклу.
 |
Цей винахід дозволяє усунути зазначений недолік. Це досягається тим, що в камері згоряння для спалювання газів, що відходять, що містить камеру змішування і розташовані на її вході співвісні активне і пасивне сопла, підключені відповідно до джерел стисненого повітря і газів, що відходять, камера змішання виконана у вигляді дифузора з кутом розкриття 10-18 ° , а співвідношення діаметрів активного дакт і пасивного Дпас сопел становить дакт / Дпас = 0,35-0,4. |

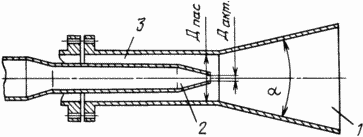

На доданому кресленні показана камера згоряння для спалювання відхідних газів, що утворюються при піролізі твердих побутових відходів, що містить камеру змішування 1 і розташовані на її вході співвісні активне 2 і пасивне 3 сопла, підключені відповідно до джерел стисненого повітря і газів, що відходять, причому камера змішання 1 виконана у вигляді дифузора з кутом розкриття
10-18 °, а співвідношення діаметрів активного дакт і пасивного Дпас сопел становить дакт / Дпас = 0,35-0,4.
КАМЕРА ЗГОРЯННЯ працює наступним чином
В активну сопло 2 від джерела, наприклад компресора, подається стиснене повітря, який розганяється в соплі до заданої швидкості і закінчується з сопла 2 у вигляді струменя. У процесі змішування з навколишнім сопло 2 пасивним піролізного газом струмінь повітря створює розрідження в соплі 3, завдяки чому через сопло 3 всмоктується потік піролізного газу. Останній змішується в камері 1 з повітрям і утворилася газоповітряна суміш згорає в камері 1. З огляду на диффузорной форми останньої в камері 1 відбувається збільшення тиску продуктів згоряння. Це дозволяє перетворити енергію продуктів згоряння в механічну роботу на валу в газовій турбіні. Теплота газів, що відходять останньої може бути використана для генерування пари в котлі-утилізатори. Таким чином, запропоноване виконання камери згоряння дозволяє ефективно використовувати енергію піролізних газів в парогазової установки, яка має найвищим ККД з сучасних теплових двигунів.
ФОРМУЛА ВИНАХОДУ
Камера згоряння для спалювання відхідних газів, що утворюються при піролізі твердих побутових відходів, що містить камеру змішування і розташовані на її вході співвісні активне і пасивне сопла, підключені відповідно до джерел стисненого повітря і газів, що відходять, що відрізняється тим, що камера змішання виконана у вигляді дифузора з кутом розкриття 10-18 о, а співвідношення діаметрів активного Д акт. і пасивного Д пас. сопел становить Д акт / Д пас = 0,35-0,4.
