ВИНАХІД
Патент Російської Федерації RU2232348

ВСТАНОВЛЕННЯ ДЛЯ ТЕРМІЧНОЇ ПЕРЕРОБКИ ТВЕРДИХ ВІДХОДІВ

Ім'я винахідника: Сафін Р.Г. (RU); Башкіров В.Н. (RU); Грачов А.Н. (RU); Нелюбин А.А. (RU); Мавлеева Д.А. (RU); Міфтахова Н.Ш. (RU); Воронін Є.К. (RU); Окішев О.І. (RU); Смирнова Н.Х.
Ім'я патентовласника: Науково-технічний центр з розробки технологій та обладнання
Адреса для листування: 420059, м.Казань, вул. Павлюхіна, 104/15, В.Н.Башкірову
Дата початку дії патенту: 2002.11.26

Винахід відноситься до обладнання для спалювання твердих відходів і може бути використано для спалювання відходів у деревообробній промисловості. Технічний результат: зниження концентрації токсичних компонентів у відхідних газах до значень, допустимих санітарними нормами. Установка для термічної переробки твердих відходів включає камерну піч, що складається з камери спалювання з бункером для завантаження відходів і виходом для видалення золи, камеру допалювання, теплообмінник, систему очищення газів, що відходять. Система очищення складається з послідовно з'єднаних пристрої для видалення грубодисперсной летючого попелу у вигляді циклонічної камери, скрубера, виконаного у вигляді скрубера Вентурі, забезпеченого трубної вставкою і форсунками, розташованими по осі у верхній частині кожної з труб і в дифузорі, прийомній ванни, насадочного абсорбера, сепаратора у вигляді рукавного фільтра і вентилятора. Скруббер повідомлений з насадним абсорбером через приймальню ванну, а з пристроєм для видалення грубодисперсной летючого попелу - через теплообмінник, виконаний у вигляді окремих блоків, які працюють в режимі протитечії.

ОПИС ВИНАХОДИ

Винахід відноситься до обладнання для спалювання твердих відходів і може бути використано для спалювання відходів у деревообробній промисловості.

Відома установка для спалювання твердих відходів, що містить топковий пристрій з механічною колосникових гратами, вертикальну камеру допалювання з соплами гарячого дуття, парогенератор, пристрої для завантаження відходів та видалення золи продуктів згоряння [див., Наприклад, а.с. СРСР №1095019, кл. F 23 G 5/00, 3.05.84, Б.І. №20].

Недоліком даної установки є низький ступінь очищення димових газів. Зазначений недолік обумовлений тим що, знешкоджуються лише горючі компоненти димових газів, а негорюча складова (летюча зола, важкі метали, і ін.) Викидається в атмосферу, забруднюючи її.

Відома і установка для спалювання відходів, що складається з печі і системи мокрого очищення, виконаної у вигляді послідовно встановлених прямоточного і противоточного скрубберов [див., Наприклад, Термічні методи знешкодження відходів. Під ред. Богушевської К.К. і Беспамятнова Г.П. Л .: Хімія, 1975. - С. 119-120].

Недоліком даного технічного рішення є низька ефективність очищення газових викидів.

Зазначений недолік обумовлений забрудненням робочої рідини скруберів і великою витратою останньої внаслідок інтенсивного Бризко-винесення.

Найбільш близькою по технічній сутності і досягається результату до винаходу є установка для термічної переробки твердих відходів, що включає камерну піч, що складається з камери спалювання з бункером для завантаження відходів і виходом для видалення золи, камеру допалювання, теплообмінник, систему очищення з скрубера і блоку фільтрації [ см., наприклад, а.с. РФ №2137044, кл. F 23 G 5/14, 1999].

Недоліком даного пристрою є низький ступінь очищення топкових газів. Вищевказаний недолік обумовлений тим, що режим роботи скрубера при високих температурах 800-900ºС не дозволяє здійснити поглинання пилу і газоподібних токсичних компонентів, а ефективність очищення газів, що відходять в блоці фільтрації від полідисперсної пилу дуже низька.

Метою винаходу є зниження концентрації токсичних компонентів у відхідних газах до значень, допустимих санітарними нормами.

Поставлена ​​мета досягається тим, що певною установці для термічної переробки твердих відходів, що включає камерну піч, що складається з камери спалювання з бункером для завантаження відходів і виходом для видалення золи, камеру допалювання, теплообмінник, систему очищення з скрубера і блоку фільтрації, відповідно до винаходу система очищення складається з послідовно з'єднаних пристрої для видалення грубодисперсной летючого попелу у вигляді циклонічної камери, скрубера, виконаного у вигляді скрубера Вентурі, забезпеченого трубної вставкою і форсунками розташованими по осі у верхній частині кожної з труб і в дифузорі, прийомній ванни, насадочного абсорбера, сепаратора в вигляді рукавного фільтра і вентилятора, причому скруббер повідомлений з насадним абсорбером через приймальню ванну, а з пристроєм для видалення грубодисперсной летючого попелу - через теплообмінник, виконаний у вигляді окремих блоків, які працюють в режимі протитечії.

Відмінними ознаками пропонованої установки є те, що система очищення складається з послідовно з'єднаних пристрої для видалення грубодисперсной летючого попелу у вигляді циклонічної камери, скрубера, виконаного у вигляді скрубера Вентурі, забезпеченого трубної вставкою і форсунками, розташованими по осі у верхній частині кожної з труб і в дифузорі, прийомній ванни, насадочного абсорбера, сепаратора у вигляді рукавного фільтра і вентилятора, причому скруббер повідомлений з насадним абсорбером через приймальню ванну, а з пристроєм для видалення грубодисперсной летючого попелу - через теплообмінник, виконаний у вигляді окремих блоків, які працюють в режимі протитечії.

Завдяки цьому забезпечується зниження концентрації токсичних компонентів у відхідних газах до значень, допустимих санітарними нормами.

Застосування пристрою для видалення грубодисперсной летючого попелу у вигляді циклонічної камери дозволяє виключити забруднення і уникнути Золов зносу поверхонь теплообмінника і газоходів, а й забезпечити стабільну роботу всієї системи очищення.

Теплообмінник, виконаний у вигляді окремих блоків, які працюють в режимі протитечії, дозволяє отримувати теплоносії різних температур, які можуть бути використані в залежності від потреби підприємства для технологічних (100-180ºС) і побутових потреб (50-80ºС), а й знизити температуру топкових газів до 50-60ºС і тим самим забезпечити оптимальні умови для протікання процесів масообміну.

У скрубері, виконаному у вигляді скрубера Вентурі, здійснюється мокра очищення газів від пилу з одночасним поглинанням токсичних газів. Інтенсифікація масообміну забезпечується розміщенням в корпусі скрубера трубної вставки, в кожну трубу якої поміщені форсунки для розпилення робочої рідини, а й за рахунок зниження температури взаємодіючих середовищ до 30-35ºС.

Насадок абсорбер забезпечує остаточне очищення топкових газів від токсичних компонентів.

Сепаратор у вигляді рукавного фільтра запобігає механічний винесення крапель розпиленого абсорбенту через вентилятор в атмосферу.

Винахід ілюструється кресленнями, де

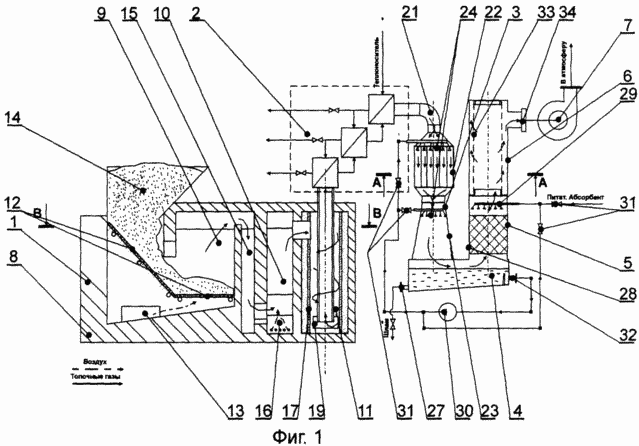

Фіг.1 зображений поздовжній розріз установки для термічної переробки твердих відходів.

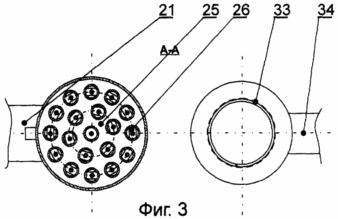

Фиг.2 - поперечний розріз пристрою для видалення грубодисперсной летючого попелу. Фіг.3 показано поперечний переріз скрубера і сепаратора.

Установка складається з камерної печі 1, теплообмінника 2, скрубера 3, приймальні ванни 4, насадочного абсорбера 5, сепаратора 6 і вентилятора 7.

Піч 1 складається з корпусу 8, який включає в себе камеру спалювання 9, камеру допалювання 10 і пристрій для видалення грубодисперсной летючого попелу 11.

Камера спалювання 9 містить похилу і горизонтальну колосникові решітки 12 і з'єднана з завантажувальним бункером 14. У нижній частині камери спалювання 9 розташована дверцята 13, яка призначена для підведення повітря, необхідного для спалювання відходів і періодичного видалення золи. Камера спалювання 9 повідомляється з камерою допалювання 10 через газохід 15.

Камера допалювання 10 виконана прямокутної і повідомляється в нижній частині з газоходів 15. У нижній частині камери допалювання 10 розташована пальник 16. Підведення топкових газів в камеру допалювання здійснюється над площиною пальника 16. Верхня частина камери допалювання 10 повідомляється з внутрішнім об'ємом пристрої для видалення грубодисперсной летючої золи 11.

Пристрій для видалення грубодисперсной летючого попелу 11 виконано у вигляді циклонічної камери з тангенціальним введенням топкових газів. Циліндричний обсяг циклонічної камери утворений сталевим кожухом 17. Простір між кожухом 17 і корпусом 8 заповнене теплоізоляцією 18 (див. Фіг.2).

У нижній частині пристрою для видалення грубодисперсной летючого попелу 11 передбачений технологічний люк 19, який призначений для періодичного видалення осілого летючого попелу.

Пристрій для видалення грубодисперсной летючого попелу 11 повідомлено з теплообмінником 2 через центральну трубу 20, яка коаксиально розташована в центрі сталевого кожуха 17 і утворює з ним кільцевої канал.

Теплообмінник 2 виконаний у вигляді окремих блоків, які працюють в режимі протитечії, і з'єднаний зі скрубером через трубу 21.

Скруббер 3 містить корпус 22, дифузор 23, форсунки 24. У корпус 22 поміщена трубна вставка 25. Форсунки 24 розташовані по осі у верхній частині кожної з труб і в дифузорі. Форсунки 24 з'єднані з колектором 26, який розміщений у верхній частині конфузора 22 і дифузора 23 (див. Фіг.3). Скруббер 3 повідомляється через приймальню ванну 4 з насадним абсорбером 5.

Приймальна ванна 4 являє собою прямокутну ємність з похилим дном. У нижній частині приймальні ванни 4 розташований патрубок 27, призначений для періодичного видалення шламу.

Насадок абсорбер 5 розташований вертикально над приймальні ванній 4 і забезпечений шаром насадки 28, над якою розташовані форсунки 29.

Скруббер 3, насадок абсорбер 5 і приймальня ванна 4 забезпечені загальною лінією циркуляції абсорбенту, яка включає в себе насос 30, вентилі 31, форсунки 24, 29. Лінія циркуляції абсорбенту та приймальня ванна 4 з'єднані через зливний патрубок 32.

Насадок абсорбер 5 у верхній частині з'єднаний з сепаратором 6, забезпеченим фільтрує рукавом 33.

Відвідний патрубок 34, розташований у верхній частині сепаратора 6, з'єднує його з вентилятором 7.

Установка для спалювання твердих відходів працює таким чином. Відходи завантажуються в бункер 14, звідки подаються в камеру спалювання 9, на горизонтальну колосникові грати 12.

Горіння відходів здійснюється на горизонтальній колосникових решітці 12. Підведення свіжого повітря і видалення золи здійснюється через нижні дверцята 13.

Утворилися при спалюванні відходів топкові гази через димохід 15 надходять в камеру допалювання 10. У зоні дії факела пальника 16 відбувається окислення топкових газів киснем повітря. Вторинне повітря подається через отвори, розташовані в нижній частині камери допалювання 10. Температура топкових газів в камері допалювання підтримується на рівні 1000-1200ºС.

З камери допалювання топкові гази надходять в пристрій для видалення грубодисперсной летючого попелу 11, де відбувається відцентрове очищення закрученого потоку газів від частинок золи.

Очищені від пилу топкові гази через центральну трубу 20 подаються в теплообмінник 2, де відбувається охолодження топкових газів до необхідної температури з одночасною утилізацією тепла. Теплоносій, нагрітий в залежності від потреби підприємства до необхідних температур, використовується для технічних і побутових потреб. Охолоджені до 50-60ºС топкові гази з теплообмінника 2 через трубу 21 подаються в корпус 22 скруббера 3.

Циркуляційний насос 30 робочу рідину з приймальні ванни 4 подає в форсунки 24 і 29. Робоча рідина рівномірно розпорошується в трубах вставки 25 і в дифузорі 23, вступаючи взаємодія з топковими газами.

Подальша очищення газів здійснюється при їхньому проходженні через шар насадки 28 і диспергований абсорбент. Багатоступінчасте взаємодія рідини з газом в скрубері 3 і насадок абсорбери 5 забезпечує ефективну очистку димових газів від токсичних парогазових компонентів і дрібнодисперсного пилу.

При проходженні топкових газів через фільтруючий рукав 33 сепаратора 6 забезпечується відділення вологи абсорбенту від газової фази.

Далі очищені і охолоджені до 20-25ºС гази через відвідний патрубок 34 подаються в вентилятор 7 і потім видаляються в атмосферу.

Пропоновану установку планується впровадити на приладобудівний завод в м Муромі для спалювання відходів деревообробного цеху.

Таким чином, впровадження установки для термічної переробки твердих відходів дозволить скоротити токсичні газові викиди в атмосферу.

ФОРМУЛА ВИНАХОДУ

Установка для термічної переробки твердих відходів, що включає камерну піч, що складається з камери спалювання з бункером для завантаження відходів і виходом для видалення золи, камеру допалювання, теплообмінник, систему очищення газів, що відходять, що відрізняється тим, що система очищення складається з послідовно з'єднаних: пристрої для видалення грубодисперсной летючого попелу у вигляді циклонічної камери, скрубера, виконаного у вигляді скрубера Вентурі, забезпеченого трубної вставкою і форсунками, розташованими по осі у верхній частині кожної з труб і в дифузорі, прийомній ванни, насадочного абсорбера, сепаратора у вигляді рукавного фільтра і вентилятора, причому скруббер повідомлений з насадним абсорбером через приймальню ванну, а з пристроєм для видалення грубодисперсной летючого попелу - через теплообмінник, виконаний у вигляді окремих блоків, які працюють в режимі протитечії.
