ВИНАХІД
Патент Російської Федерації RU2164446
СПОСІБ ПЕРЕРОБКИ ТВЕРДИХ ПОБУТОВИХ ВІДХОДІВ
Ім'я винахідника:
Ім'я патентовласника: "Компанія" Спецкоммунтехника "
Адреса для листування: 127410, Москва, Алтуфьевское ш. 73, ТОВ "Компанія" Спецкоммунтехника "
Дата початку дії патенту: 2000.06.15
Використання: переробка твердих побутових відходів з метою вилучення з них цінних компонентів, зниження витрат на видалення ТПВ.
Технічний результат - підвищення ефективності технологічних операцій переробки ТПВ.
Суть винаходу полягає в тому, що ТПВ направляються на сортування з подальшим їх ущільненням методом пресування. При цьому спільне ущільнення хвостів сортування та ТПВ здійснюють при утриманні хвостів сортування в суміші відходів від 25 до 75%, причому ущільнення можна і піддавати хвости сортування при глибині сортування вихідних ТПВ, регульованою виходом корисної продукції в межах 4-25%.
ОПИС ВИНАХОДИ
Винахід відноситься до області переробки твердих побутових відходів (ТПВ) і може бути використано в установках для їх комплексної переробки і збагачення в містах Російської Федерації.
В даний час в Росії близько 99% утворюється маси ТПВ віддаляється сміттєвозами на полігони захоронення, розташовані, як правило, на значній відстані від міста. Для зниження витрат на видалення практикується двоетапне видалення ТПВ: з місць накопичення ТПВ видаляються збирають сміттєвозами на сміттєперевантажувальної станції (МПС), де піддаються ущільненню (компактірованія, пресування), перевантажуються в засоби для видалення до місць поховання. У ряді випадків на МПС застосовують сортування для вилучення утильних компонентів.
Відомий спосіб сортування ТПВ (А.С. Матросов. Управління відходами. Вид-во "Гардарики", М., 1999, с. 121, 123), що включає ручний вибір тих чи інших цінних компонентів з стрічки тихохідного конвеєра, на якому "розділяється і попередньо вилучається частина чорного металобрухту (особливо крупнокускового), а й віддаляються текстильні компоненти і великі фрагменти поліетиленової плівки, що перекривають відходи на конвеєрі і ускладнюють їх ручної відбір ". Для підвищення ефективності ручного сортування відходи попередньо поділяються на кілька фракцій по крупності.
Недоліки цього способу: чи не передбачається виділення небезпечних і баластних компонентів, не передбачена механізована сортування і не вирішується питання оптимального управління хвостами сортування.
Найбільш близьким за технічною сутністю і досягається результату до винаходу є спосіб переробки ТПВ, що включає їх сортування з отриманням корисних продуктів і хвостів з подальшим їх ущільненням методом пресування (Л.Г. Федоров. Тенденції розвитку сміттєперевантажувальних станцій в Московському регіоні. Науково-технічний журнал " чисте місто ", 1998, N 2, с. 8-9).
До недоліків відомого способу слід віднести невисоку ефективність ущільнення ТПВ методом пресування (пакетування), після їх сортування через штучне збільшення в хвостах сортування харчових відходів. Так, при пакетування відходів з обв'язкою дротом не забезпечується міцність пакетів і останні розвалюються при транспортуванні (вміст харчових відходів перевищує 50%).
Технічною задачею винаходу є підвищення ефективності переробки ТПВ методом сортування та ущільнення.
Поставлена технічна задача вирішується таким чином, що в способі переробки ТПВ, що включає їх сортування з отриманням корисних продуктів і хвостів з подальшим їх ущільненням методом пресування, ущільнення піддають хвости сортування спільно з частиною вихідних ТПВ при утриманні хвостів сортування в суміші відходів від 25 до 75% . Разом з тим, ущільнення можна піддавати хвости сортування при регульованою в межах 4-25% (по виходу) глибині сортування вихідних ТПВ.
СУТНІСТЬ ВИНАХОДИ
В результаті проведених досліджень було встановлено можливість оптимізації переробки ТПВ на основі їх сортування з отриманням корисних продуктів і хвостів з подальшим їх ущільненням методом пресування, що створює сприятливі умови для спільного ущільнення хвостів сортування та ТПВ. При цьому спільне ущільнення хвостів сортування та ТПВ здійснюють при утриманні хвостів сортування в суміші відходів від 25 до 75%, причому ущільнення можна піддавати хвости сортування при виході корисної продукції в межах 4-25% від вихідних ТПВ.
Винахід пояснюється кресленнями, де на:
 |
 |

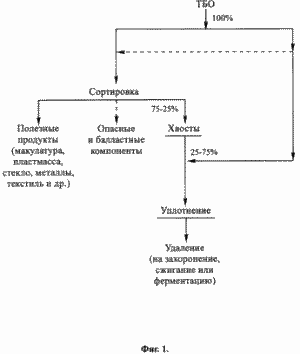

Фіг. 1 зображена технологічна схема сортування та ущільнення ТПВ;

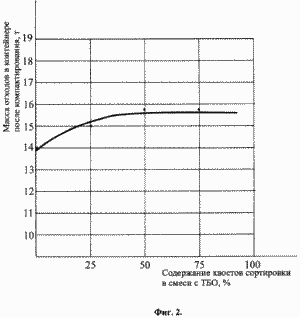

фіг. 2 - вплив складу відходів на їх ущільнення
ПРИКЛАД КОНКРЕТНОЇ РЕАЛІЗАЦІЇ ВИНАХОДИ
Дослідження проводилися на пробах ТПВ.
Вихідний матеріал доставляється на сортування ТПВ (фіг. 1). За допомогою методів ручної і механізованої сортування з ТПВ, що транспортують стрічковими конвеєрами, виділяють корисні продукти (макулатура, скло, пластмаси, дерево, текстиль, метали). Вихід корисної продукції - 5-40% від сортируемих ТПВ (залежно від їх складу, більше високе вилучення компонентів відповідає переважної сортування ТПВ з нежитлового сектора міста - комерційні та торговельні підприємства, адміністративні та навчальні заклади та ін.). Хвости сортування піддаються ущільненню.
Експерименти показали (фіг. 2), що ущільнення хвостів сортування спільно з несортованими ТПВ забезпечує, при певному співвідношенні відходів, краще ущільнення матеріалу при незмінному зусиллі штовхає плити ущільнюючого пристрою. Так, при утриманні хвостів в суміші ущільнюються відходів від 25 до 75%, маса ущільнених відходів зростає на 10% в порівнянні з ущільненням несортованих ТПВ, що вилучається з міста. При цьому одночасно зміцнюється пакети ущільнюються відходів, обв'язані дротом.
При направленні на сортування всіх вихідних ТПВ і вилученні з них більше 25% корисних компонентів хвости сортування погано пакетуються (обв'язування дротом не забезпечує міцність пакетів) через зростання вмісту в них харчової фракції більше 50%. Тому глибина сортування повинна регулюватися виходом корисної продукції в межах 4-25% (при виході корисної продукції менше 4% сортування застосовувати недоцільно з економічних міркувань).
Підвищення ступеня ущільнення пояснюється тим, що при спільному ущільненні відходів знижується обсяг, яку він обіймав повітрям через зміни складу і крупності піддаються ущільненню відходів, зокрема, істотно знижується вміст в ущільнюються відходах ПЕТФ-пляшок, скляної та жерстяної тари, громіздких предметів і ін. зміцнення обв'язаних дротом пакетів пояснюється зниженням вмісту у відходах харчової фракції.
Описуваний спосіб, реалізований при проектуванні, будівництві та експлуатації комплексів по сортуванню і ущільнення ТПВ, має велику значимість для економічного і соціального розвитку російських міст: мінімізуються витрати на видалення ТПВ, збільшується оборотність збирають сміттєвозів, виходить комерційний прибуток від реалізації продукції, мінімізується кількість відходів, тобто вирішуються найважливіші міські завдання.
ФОРМУЛА ВИНАХОДУ
Спосіб переробки твердих побутових відходів (ТПВ), що включає їх сортування з отриманням корисних продуктів і хвостів з подальшим їх ущільненням методом пресування, що відрізняється тим, що ущільнення піддають хвости сортування спільно з частиною вихідних ТПВ при утриманні хвостів сортування в суміші відходів від 25 до 75% .
Спосіб за п. 1, який відрізняється тим, що ущільнення піддають хвости сортування при виході корисної продукції в межах 4 - 25% від сортируемих ТПВ.
Версія для друку
Дата публікації 06.11.2006гг
