ВИНАХІД
Патент Російської Федерації RU2068972
Комбінована ОПАЛЮВАЛЬНА СИСТЕМА
Ім'я винахідника: Ахмедов Юлчі [UZ]
Ім'я патентовласника: Ахмедов Юлчі [UZ]
Адреса для листування:
Дата початку дії патенту: 1992.01.09
Винахід відноситься до комунального господарства та житловому будівництву, конкретно до побутових приладів, апаратів, пристроїв, призначених для приготування їжі, випічки, хлібобулочних виробів, сушіння фруктів-ягід, а й для одночасного гарячого водопостачання і є замінником центральної опалювальної системи. Комбінована система містить камерну пальник з воздухоподогревателямі первинного і вторинного підігріву повітря, посуд висить типу, які спираються на плитковий водяній настил, а й сушильну камеру для сушки на плитковій настилі. Новим в комбінованій системі є те, що в воздухоподогревательних Крильчатку проводиться гаряче повітря, необхідний для обробки продуктів харчування в духовій шафі без присутності будь-яких шкідливих домішок. Застосування посуду висить типу через велику поверхні їх обігріву вогнем забезпечує прискорене приготування їжі, отже витрата палива набагато скорочується.
ОПИС ВИНАХОДИ
Винахід відноситься до комунального господарства та житловому будівництву, конкретно до побутових агрегатів, пристроїв, систем, призначеним для приготування їжі, продуктів харчування, хлібобулочних виробів, сушіння фруктів-ягід та інших продуктів, а й для одночасного гарячого водопостачання і є замінником центральної опалювальної системи.
Відома комбінована піч, що містить корпус, оточену водяною сорочкою топку з гратами і плитних настилом, розміщену між цією топкою і плитних настилом додаткову топку, димар і димову трубу, при цьому плитний настил виконаний з конфорками і має можливість приготування їжі, а водяна сорочка виконана з патрубками для підключення до системи квартирного опалення [1] При роботі печі в літньому режимі забезпечується зниження витрати палива за рахунок використання тільки додаткової топки. Основні недоліки: тепло, що виділяється при роботі пальника використовується частково, так як площа / дно / піддається нагріванню складає третю від десятої частини загальної поверхні, Повільний процес приготування їжі, отже, велика витрата палива через те, що сьома частина загальної поверхні з десяти не береться нагрівання. У конфорках немає повноти спалювання палива, отже, немає економії палива, а й є виділення шкідливих компонентів. Приготування продуктів харчування в духовій шафі ведеться в присутності шкідливих компонентів. Відсутня сушильна камера, продукти горіння по ходу їх закінчення не регулюються.
Завдання винаходу економія палива і поліпшення екології за рахунок поєднання процесів приготування їжі та опалення.
Поставлена задача вирішується тим, що в комбінованій опалювальній системі, що містить корпус, топку, оточену водяною сорочкою з патрубками, з'єднаними з системою опалення, плитний настил з конфорками, відвідний газохід, димову трубу, топка розділена на секції водоохолоджуваними циліндрами, кожна секція забезпечена посудом з буртиками, котрі спиралися б на плитний настил, причому, сім десятих поверхні ємності розташоване в топковому просторі, а система опалення забезпечена розміщеної в кожній секції під ємністю камерної пальником з первинними для допалювання та вторинними для обробки продуктів харчування воздухоподогревателямі у вигляді крильчатки, з'єднаними з центральним воздуховодом, при цьому над топкою розташована сушильна камера, утворена плитних настилом і шарнірно відкидаються ковпаками над кожною секцією, а в зворотному газоході встановлені регулювальні шибери.

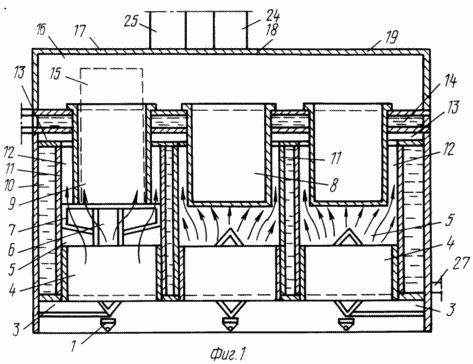

Фіг. 1 зображений вертикальний розріз системи

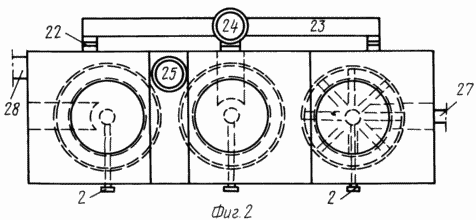

Фіг. 2 загальний вигляд системи в плані
 Фіг. 3 вид в плані камерної пальники з бічними повітряними крильчатками, де показаний стрілками виходить з щілин нагріває повітря |
 Фіг. 4 вид аксонометрии пальника, де і показано напрямок руху продуктів горіння і повітря |
 Фіг. 5 розгортка камерної пальники з показом аксонометричного виду загального воздуховода, привареного до повітряних крил |
 Фіг. 6 вид в аксонометрии комбінованої системи зі стрілками В, надходження повітря в воздуховод |
 Фіг. 7 показ в двох проекціях / в плані і вертикальний вид / камерної пальники з повітряним підведенням |
 Фіг. 8 вид в аксонометрии камерної пальники. | |
Комбінована опалювальна система містить:
первинну опалювальну пальник 1 з краном 2 і воздуховодом 3, повідомленими з воздухоподогревательнимі крильчатками 4, камерної пальники допалювання, високотемпературну зону допалювання 5, центральний воздуховод 6, з'єднана з крилами 7 вторинного підігріву і відповідний внутрішньому діаметру циліндра розділового корпусу 7а, посуд висить типу для їжі і чаю 8, посуд 9 без дна для комплекту духовки, водяний резервуар 10 квадратного перетину з циліндрами 11, які ізолюють від топкової кільцевої камери 12, проміжний газохід 13, розміщений під водяним настилом 14, комплект для духовки 15 / показаний пунктиром /, сушильну камеру 16, утворену при закритих положеннях корпусів-ковпаків 17, 18, 19, прикріплених на шарнірних з'єднаннях 20, відводять газоходи 21 з регулювальними шиберами 22, загальний газохід 23 з викидної трубою 24 і викидних трубу 25, змонтовану на сушильній камері, патрубок 26, що з'єднує два водяних резервуара, відвідний патрубок 27 від квартирної системи теплопостачання і підвідний патрубок 28.
Комбінована ОПАЛЮВАЛЬНА СИСТЕМА працює наступним чином
Запалюванням пальника 1 при коефіцієнті витрати повітря
<1 починається процес нагрівання повітря в Крильчатку 4, що надходить чеpез воздуховод 3 і з вузьких їх щілин вихід нагрітого повітря / стрілки НВ / від пальника нагрівається і вода в резервуарі 10 за рахунок продуктів горіння ПГ, що піднімаються між крильчатками. Недогорілі компоненти продуктів горіння ПГ догоряють в зоні 5 під посудом 8.
У кільцевій камері 12, утвореної між ємностями 8 і циліндрами 11, продукти горіння, піднімаючись вгору, омивають поверхні ємності тим самим, прискорюється процес обробки їжі і нагрівання води в резервуарі 10. У газоході 13 продукти горіння нагрівають воду в плитковій настилі 14. При необхідності при сушінні під плитковим настилом продукти горіння розподіляються через сушильні камери 16, при цьому конфорки закриваються без посуду. Продукти горіння, що використовуються в процесі сушіння з сушильної камери надходять викидних трубку 25, а переважна більшість продуктів горіння з проміжного газоходу 13 через збірний газохід 23 йдуть до викидної трубі 24.
При роботі духовки 15 з висить посудом 9 без дна продукти горіння після допалювання в зоні 5 вдруге підігрівають повітря, частково піднімається по воздуховоду 6 в повітряних крильчатка 4. Розділовий верхній корпус 7а повітропідігрівників вторинного підігріву не дає підніматися вгору продуктам горіння, тільки вихід з периферії ( на фіг. 8 видно праворуч і ліворуч поворотними стрілками ПГ вихід продуктів горіння з під розділового корпусу), а вихід вторинного нагрітого повітря з щілин по стрілці НВ (де білі смуги вузькі щілини для виходу нагрітого повітря, а чорні смуги означають закритий прохід). Вдруге нагріте повітря, виходячи з щілин розділового корпусу, піднімається по стрілці НВ і надходить до духовки, де йде процес обробки продуктів в духовій комплекті 15 тільки високотемпературним нагрітим повітрям, а продукти горіння омиваючи висить посуд, надходять в проміжний газохід 13 і по колінчастого газоходу 21 через збірний газохід 23 йдуть до викидної трубі 24. викидних труби 24, 25 повідомляються перед входом продуктів горіння в вентиляційну систему будівлі.
По частині теплопостачання система працює як в літній, так і в зимовий період року без заміни будь-яких елементів, вузлів або деталей, але воду в літній період пускають з нагрівальних резервуарів 10, 14, а коли буде потрібно гаряче водопостачання, заповнюються тільки нагрівальні резервуари в будь-який час, при цьому патрубки, що з'єднують систему квартирного опалення, будуть відключеними і по потребі, відкривають. Відбір гарячої води проводиться з верхнього нагрівача, тобто, з плиткового водяного настилу 14 (де відбирається вода, не показано). В даному випадку кран в сполучної трубки 26 закривається. Коли немає обробки продуктів харчування, знімається посуд і конфорки закриваються і система працює тільки для опалення. У літній період нагріваються від продуктів горіння поверхні замазуються тонким шаром огнеупора або ж покривають змоченою водою азбестовим порошком, а в опалювальному сезоні ці шари знімають.
Застосування комбінованої системи опалення за рахунок використання посуду висить типу, сьома частина поверхні яких омивається продуктами горіння, забезпечується прискорений процес обробки продуктів харчування і економія палива.
ФОРМУЛА ВИНАХОДУ
Комбінована опалювальна система, що містить корпус, топку, оточену водяною сорочкою з патрубками, з'єднаними з системою опалення, плитний настил з конфорками, відвідний газохід, димову трубу, яка відрізняється тим, що топка розділена на секції водоохолоджуваними циліндрами, кожна секція забезпечена посудом з буртиками, котрі спиралися б на плитний настил, причому сім десятих поверхні посуду розташоване в топковому просторі, в кожній секції розміщена камерна пальник з первинними для допалювання та вторинними для обробки продуктів харчування воздухоподогревателямі у вигляді крильчатки, з'єднаними з центральним воздуховодом, над топкою розташована сушильна камера, утворена плитних настилом і шарнірно відкидаються ковпаками над кожною секцією, а в зворотному газоході встановлені регулювальні шибери
