ВИНАХІД
Патент Російської Федерації RU2262639
Теплонасосної системи опалення
Ім'я винахідника: Рахматулін Віктор Раисович (RU); Гостюнін Юрій Вікторович (RU); Шамсудін Тахір Фасрідіновіч (RU); Центрів Михайло Валерійович (RU); Бірюлін Ігор Борисович (RU)
Ім'я патентовласника: Рахматулін Віктор Раисович (RU); Гостюнін Юрій Вікторович (RU); Шамсудін Тахір Фасрідіновіч (RU); Центрів Михайло Валерійович (RU); Бірюлін Ігор Борисович (RU)
Адреса для листування: 414022, г.Астрахань, вул. Зоряна, 47, корп.5, Держенергонагляд, В.Р. Рахматулина
Дата початку дії патенту: 2003.11.21
Теплонасосна система опалення містить напівпровідниковий опалювальний агрегат, теплоакумулюючу стіну, розміщену між склінням і агрегатом, і терморегулятор температури. У стіні у верхній частині встановлено канал, наприклад, прямокутного перетину з відкидним клапаном, в середній частині її в горизонтальному положенні вмонтовані теплові трубки, а в вертикальному положенні з боку скління вмонтовані теплоакумулювальні капсули, заповнені теплоакумулюючі речовиною, що змінює свій агрегатний стан в робочому діапазоні температур , причому в нижній частині агрегату з боку стіни встановлений відкидний клапан, а терморегулятор, встановлений в приміщенні, електрично через імпульсні лінії повідомлений з датчиком температури приміщення і датчиком зовнішньої температури, а й з електродвигунами вентиляторів агрегату і термоелектричної батареєю. Технічним результатом є економія електроенергії, простота обслуговування і регулювання.
ОПИС ВИНАХОДИ
Винахід відноситься до теплотехніки, зокрема до систем повітряного опалення, вентиляції та охолодження.
Відомий тепловий насос на напівпровідниках, який використовується в системі опалення приміщення за схемою "повітря - повітря", що містить вентилятори для переміщення зовнішнього і внутрішнього повітря і патрубок для виходу нагрітого повітря (Н.Б.Богословскій, А.Н.Сканаві. Опалення: Підручник для вузів. М. Стройиздат, 1991, стр.599, ріс.14.14).
Відомий тепловий насос працює без урахування зовнішніх теплопоступлений, наприклад, сонячної енергії.
Відома автоматизована система опалення, яка містить котлоагрегат, теплообмінник, трубопроводи з опалювальними приладами і терморегулятор з датчиками температури приміщення і зовнішньої температури (Ю.С.Давидов, С.В.Нефедов. Нові системи автоматизації опалювальних пристроїв. М. Стройиздат, 1980, стор. 138, Ріс.47).
Відома система опалення складна по конструкції, металоємність, для її роботи необхідний природний газ і електроенергія.
Відома теплова труба, яка містить герметичний корпус з капілярно-пористим наповнювачем на його внутрішній поверхні, причому корпус розділений поперечними перегородками на відсіки (А.С. 340852, кл. F 25 В 19/04 і О.С. 1712764, кл. F 28 В 15/02, БІ №18, 1972 р СРСР).
Теплові трубки здатні швидко передавати теплову енергію від більш нагрітого тіла до менш нагрітого.
Найбільш близьким за технічною сутністю до заявляється рішенням є пасивна сонячна система опалення будівлі, що містить теплоакумулюючу стіну і скління (Внутрішні санітарно-технічні пристрої. В 3 х ч., Ч.1. "Опалення". В.Н.Богословскій і ін. М ., Стройиздат, 1990, стр.177, Ріс.16.3).
Певною сонячній системі відсутній додаткове джерело для забезпечення теплом будинку на випадок похмурої погоди і нічний час.
Технічним результатом запропонованого винаходу є підвищення економічності системи, простоти обслуговування і регулювання.
Технічний результат досягається тим, що теплонасосная система опалення містить напівпровідниковий опалювальний агрегат, теплоакумулюючу стіну, розміщену між склінням і агрегатом, і терморегулятор температури, в стіні у верхній частині встановлено канал, наприклад, прямокутного перетину з відкидним клапаном, в середній частині її в горизонтальному положенні вмонтовані теплові трубки, а в вертикальному положенні з боку скління вмонтовані теплоакумулювальні капсули, заповнені теплоакумулюючі речовиною, що змінює свій агрегатний стан в робочому діапазоні температур, причому в нижній частині агрегату з боку стіни встановлений відкидний клапан, а терморегулятор, встановлений в приміщенні, електрично через імпульсні лінії повідомлений з датчиком температури приміщення і датчиком зовнішньої температури, а й з електродвигунами вентиляторів агрегату і термоелектричної батареєю.

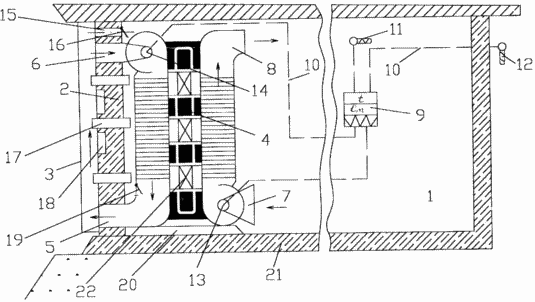

На кресленні представлена схема теплонасосної системи опалення.
Приміщення (будівля) 1 має з південного фасаду теплоакумулюючу стіну 2 і скління 3. Напівпровідниковий опалювальний агрегат 4 через повітряні канали 5 і 6, розміщені в стіні 2, повідомлений з простором між склінням 3 і стіною 2. Патрубки 7 і 8 нагрівається і нагрітого повітря , відповідно, пневматично повідомлені з повітрям приміщення 1. Терморегулятор 9, встановлений в приміщенні 1, через імпульсні лінії 10 повідомлений електрично з датчиком температури приміщення 11, датчиком зовнішньої температури 12 і електродвигунами 13 і 14 вентиляторів опалювального агрегату 4. у стіні 2, у верхній частини, встановлений канал 15, наприклад, прямокутного перетину, з відкидним клапаном 16. у середній частині стіни 2 в горизонтальному положенні вмонтовані теплові трубки 17, а у вертикальному положенні з боку скління 3 вмонтовані теплоакумулювальні капсули 18, заповнені теплоакумулюючі речовиною, що змінює свій агрегатний стан в робочому діапазоні температур. У нижній частині опалювального агрегату 4, з боку стіни 2, встановлений відкидний клапан 19. Агрегат 4 встановлений на фундаменті 20, розміщений на підлозі 21 приміщення 1. Термоелектрична батарея 22 електрично з'єднана з терморегулятором 9.
Теплонасосна система опалення працює наступним чином. Вечірньої пори, коли вже теплопоступления ззовні відсутні, терморегулятор 9 подає сигнал в залежності від зниження температури в приміщенні 1 на включення в роботу електромоторів 13 і 14 і батареї 22 опалювального агрегату 4. При досягненні в приміщенні 1, наприклад, температури + 18 ° С , терморегулятор дає сигнал на відключення вентиляторів і батарей 22. при зниженні температури до + 15 ° С, терморегулятор 9 знову включає вентилятори і батарею 22 агрегату 4. у денний час в опалювальний період при наявності сонячної радіації через скління 3 тепло надходить до стіни 2, нагріває її та теплоакумулювальні капсули 18. Теплові трубки 17 в цей час будуть виробляти трансформацію тепла з освітленої сторони стіни 2 в приміщення 1. При нагріванні приміщення 1 понад 18 ° с за рахунок тепла, що надходить через канал 15 і відкидний клапан 16, а і нагріву правого боку стіни 2 вентилятори агрегату 4 зупиняться. При наявності підвищеного тиску в просторі між склінням 3 і стіною 2 буде відбуватися природна вентиляція повітря і в самому приміщенні 1. Холодне повітря з приміщення 1 через відкидний клапан 19 і повітряний канал 5 надходитиме знизу до скління 3, а нагріте повітря підніматиметься вгору до каналу 15 і відкриє клапан 16. Тепле повітря з верхньої частини приміщення охолоне від стелі, стін і охолодженим опуститься до підлоги 21, через відкидний клапан 19 знову надійде для нагріву в простір між склом 3 і стіною 2. Капсули 18 протягом дня будуть поглинати тепло , а у вечірній і нічний час віддавати його повітрю, що знаходиться зліва від стіни 2. у вечірній час, коли температура в приміщенні знизиться до 15 ° С, терморегулятор 9 включить вентилятори 13 і 14 агрегату 4 в роботу. В цьому випадку відкидні клапани 16 і 19 закриються під тиском примусово циркулює повітря в приміщенні 1, вентиляція повітря від природної перейде до штучної (примусової).
Наявність з південного фасаду приміщення 1 теплоаккумулирующей стіни 2, вмонтованих в неї теплових трубок 17 і теплоаккумулюючих капсул 18, дозволить знизити роботу опалювального агрегату 4 до 10 годин на добу і менше і тим самим заощадити електричну енергію, що використовується на привід його електромоторів і роботи батареї 22 . в літній міжопалювальний період теплонасосная система опалення може працювати на охолодження приміщення 1 і підтримувати в ньому комфортні умови.
Можна відзначити, що опалювальний коефіцієнт термоелектричного теплового насоса при застосовуваних напівпровідникових матеріалах (вісмут-телур та вісмут-селен) доходить до 2,5-3,0. Гідність цього теплового насоса - відсутність компресорів, компактність, малошумність, довговічність, простота обслуговування і регулювання.
Пропонована теплонасосная система опалення може знайти застосування для тепло-холодопостачання виробничих і житлових приміщень Півдня Росії.
ФОРМУЛА ВИНАХОДУ
Теплонасосна система опалення, яка містить напівпровідниковий опалювальний агрегат, теплоакумулюючу стіну, розміщену між склінням і агрегатом, і терморегулятор температури, яка відрізняється тим, що в стіні у верхній частині встановлено канал, наприклад, прямокутного перетину з відкидним клапаном, в середній частині її в горизонтальному положенні вмонтовані теплові трубки, а в вертикальному положенні з боку скління вмонтовані теплоакумулювальні капсули, заповнені теплоакумулюючі речовиною, що змінює свій агрегатний стан в робочому діапазоні температур, причому в нижній частині агрегату з боку стіни встановлений відкидний клапан, а терморегулятор, встановлений в приміщенні, електрично через імпульсні лінії повідомлений з датчиком температури приміщення і датчиком зовнішньої температури, а й з електродвигунами вентиляторів агрегату і термоелектричної батареєю.
Версія для друку
Дата публікації 06.12.2006гг
