ВИНАХІД
Патент Російської Федерації RU2059162
СИСТЕМА ТЕПЛОПОСТАЧАННЯ СПОЖИВАЧІВ
Ім'я винахідника: Дмитрієв Микола Тихонович; Яхно Віктор Онисимович; Марчануков Едуард Татлустановіч; Бугуруслане Валентин Васильович; Москаленко Олександр Андрійович; Шалько Ігор Федорович
Ім'я патентовласника: Дмитрієв Микола Тихонович; Яхно Віктор Онисимович; Марчануков Едуард Татлустановіч; Бугуруслане Валентин Васильович; Москаленко Олександр Андрійович; Шалько Ігор Федорович
Адреса для листування:
Дата початку дії патенту: 1994.07.01
Використання: в області теплопостачання і призначене для опалення та гарячого водопостачання споживачів. Система містить теплогенератор 1, виконаний у вигляді вихрової труби з тангенціальним підведенням теплоносія через конфузор і форсунку. Теплогенератор з'єднаний з приводом 6 спонукача 7 руху теплоносія, а й через трубопроводи 8, 9, 10 і запірно-регулюючого арматуру 11, 12, 13 - зі споживачами 16.
ОПИС ВИНАХОДИ
Винахід відноситься до теплопостачання і може бути використано для опалення та гарячого водопостачання будь-яких споживачів тепла, особливо в тих приміщеннях, в яких з різних причин неможливо розміщення теплогенераторів, що працюють як на рідкому, так і на твердому паливі, а й там, де відсутні централізовані джерела теплопостачання.
Відома система теплопостачання споживачів або центральні системи опалення та пального водопостачання, яка містить котел (теплогенератор) або тепломережа, замкнутий контур руху теплоносія (наприклад, води) з теплообмінниками, споживачами тепла (нагрівальними приладами, точками розбору гарячої води і т.п.), що подає зворотним і розводить трубопроводом, розширювальним баком, запірно-регулюючої арматурою і системою автоматики [1]
Однак такі системи центрального опалення характеризуються значними габаритами теплогенераторів, великий метало- та матеріаломісткістю, вимагають значних площ для їх розміщення, а й забезпечення значною кількістю палива.
Відомі й системи теплопостачання, в яких теплогенератори працюють від електромережі [2]
Однак, як правило, застосовують місцеві електротеплогенератори, а там, де застосовуються ємкісні електрокотли, на них і витрачається значна кількість металу.
Відомі системи опалення, в яких тепло отримують за рахунок процесів, що проходять при подоланні потоком теплоносія місцевих опорів [3]
Але і ці системи є громіздкими, погано піддаються регулюванню по тиску і температурі теплоносія.
Найбільш близьким аналогом, прийнятим за прототип, є система водяного опалення [4] містить замкнутий контур циркуляції теплоносія-води з теплогенератором, розподільним баком, споживачами тепла, насосом, що подає зворотним і з'єднувальним трубопроводами, запірно-регулюючої арматурою і пристроєм автоматичного регулювання температури теплоносія.
Однак і в цій системі притаманні велика матеріало- і металоємність, необхідність виділення спеціальних площ під генератор тепла і забезпечення останнього паливом.
Мета винаходу створити систему теплопостачання з теплогенератором, який би відрізнявся надійністю, практично не вимагав спеціальних площ, мав малої матеріаломісткістю, не вимагав забезпечення паливом і міг би розміщуватися в будь-якому, навіть важкодоступному місці. Крім того, система теплопостачання повинна легко регулюватися по температурі і тиску теплоносія.
У запропонованій системі теплопостачання споживачів теплогенератор виконаний у вигляді вихрової труби з тангенціальним підведенням теплоносія через конфузор і форсунку з спонукача руху теплоносія. Причому для регулювання температури і тиску теплоносія використовується обводная лінія з можливістю перепуску теплоносія з подає в зворотний трубопровід, а й пристрій автоматичного регулювання температури теплоносія з блоком управління.
 |
 |
 |
 |

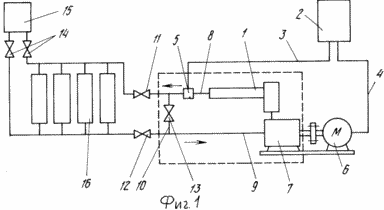

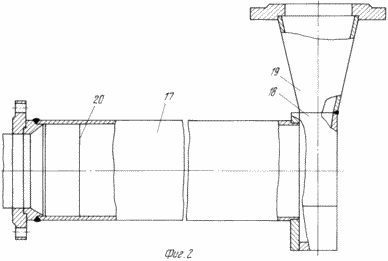

На фіг. 1 представлена принципова схема системи теплопостачання споживачів; на фіг.2 вихрова труба, розріз; на Фіг.3 форсунка; на фіг.4 той же, перетин.
Система теплопостачання споживачів містить теплогенератор 1, блок 2 управління, з'єднаний ланцюгами управління 3, 4 з датчиком 5 температури і приводом 6 спонукача 7 руху теплоносія, що подає 8, зворотний 9 і з'єднувальний 10 трубопроводи, запірно-регулюючу арматуру 11-14, розширювальний бак 15 , з'єднаний зі споживачем 16.
Датчик температури розміщений на що подає 8 трубопроводі за теплогенератором 1, який виконаний у вигляді вихрової труби 17 з форсункою 18 і конфузорів 19. На виході вихровий труби 17 встановлено гаситель 20 швидкості. Тангенціальний підведення теплоносія забезпечений нахилом на кут
вхідного отвору форсунки 18, наприклад скосом її внутрішніх поверхонь 21 (фіг.4).
Система теплопостачання працює наступним чином, При включенні блоку 2 управління запускається привід 6 і стимул 7 руху теплоносія направляє потік рідини (вода, її розчини та ін.) Через конфузор 19 в форсунку 18, в якій відбувається формування потоку рідини вихровий труби 17. Рідина, відбиваючись від стінки форсунки 18, отримує обертальний рух і, обертаючись, переміщається поступально по трубі 17, створюючи розрядження всередині труби і виділяючи при цьому теплову енергію. На виході з труби 17 встановлено гаситель 20 швидкості, який гасить обертальний рух. Рідина надходить через запірно-регулюючу арматуру 11, 12, 13 і трубопровід 8 споживачеві 16. Арматура 13 дозволяє регулювати кількість рідини, що надходить до споживача 16, а і на повторний нагрів по трубопроводах 10, 9 через стимул руху 7 в теплогенератор 1. Розширювальний бак 15 дозволяє компенсувати відплив рідини з системи.
Датчик 5 температури і поєднане з ним ланцюгом управління 3 теплове реле блоку управління 2 забезпечує включення і виключення системи в заданому діапазоні температур.
В системі може бути утворений мале коло циркуляції рідини за допомогою запірно-регулюючої арматури 11, 12, 13 для попереднього розігріву системи.
Система має нескладну конструкцію, проста і надійна в експлуатації.
ФОРМУЛА ВИНАХОДУ
СИСТЕМА ТЕПЛОПОСТАЧАННЯ СПОЖИВАЧІВ, що містить замкнутий контур циркуляції рідкого теплоносія, що включає теплогенератор, стимул руху теплоносія з приводом, розширювальний бак, зворотний і з'єднувальний трубопроводи, запірно-регулюючу арматуру і пристрій автоматичного регулювання температури теплоносія з датчиком температури, розміщеним на трубопроводі, що подає за теплогенератором і ланцюгами управління, яка відрізняється тим, що пристрій автоматичного регулювання температури теплоносія додатково містить блок управління, пов'язаний ланцюгами управління з датчиком температури і приводом спонукача руху теплоносія, при цьому теплогенератор виконаний у вигляді вихрової труби з тангенціальним підведенням теплоносія через конфузор і форсунку від спонукача руху, причому обводная лінія з запірно-регулюючої арматурою повідомлена з подає і зворотним трубопроводами з можливістю перепуску теплоносія до споживачів тепла, а на виході теплоносія з вихровий труби розміщений гаситель швидкості.
