ВИНАХІД
Патент Російської Федерації RU2285866
АВТОНОМНА СИСТЕМА квартирних ТЕПЛОПОСТАЧАННЯ
Ім'я заявника: Державна освітня установа вищої професійної освіти "Курський державний технічний університет" (RU)
Ім'я винахідника: Єжов Володимир Сергійович (RU); Левіт Володимир Олександрович (RU); Мамаєва Діана Володимирівна (RU)
Ім'я патентовласника: Державна освітня установа вищої професійної освіти "Курський державний технічний університет" (RU)
Адреса для листування: 305040, г.Курск, вул. 50 років Жовтня, 94, КурскГТУ, ОІВ
Дата початку дії патенту: 2005.01.11
Винахід відноситься до теплоенергетики, а саме до теплопостачання, і може бути використано для автономного теплопостачання окремих квартир та індивідуальних житлових будинків. Технічний результат: збільшення економічної і екологічної ефективності автономної системи теплопостачання шляхом очищення димових газів, утилізації їх тепла, що реалізується поза будівлею. Автономна система квартирного теплопостачання, включає водогрійний котел, з'єднаний з опалювальними приладами, системою гарячого водопостачання, газоходів димових газів з блоком утилізації тепла димових газів, причому гирлі газоходу димових газів пов'язане з блоком очищення і утилізації тепла димових газів, встановленим із зовнішнього боку віконного огородження опалювального приміщення, який складається з секцій охолодження і конденсації, які представляють собою вертикальні канали, відокремлені один від одного повітряними зазорами і з'єднані між собою, вгорі і внизу, верхніми і нижніми колекторами, а через нижній колектор останньої, по ходу димових газів, секції охолодження і конденсації - з колонкою очищення димових газів, усередині якої поміщені знімні вертикальні перфоровані пластини, покриті шаром гашеного вапна Са (ОН) 2, закриті бічною кришкою, причому колонка очищення димових газів повідомляється зверху із зовнішньою атмосферою через дефлектор і забезпечена конічним днищем, сполученим через гідрозатвор з каналізацією.
ОПИС ВИНАХОДИ
Винахід відноситься до теплоенергетики, а саме до теплопостачання, і може бути використано для автономного теплопостачання індивідуальних житлових будинків та квартир.
Відома система теплопостачання житлового будинку, що містить газовий генератор тепла з пальниками, встановлений у верхній частині, з'єднаного з ним головного стояка з підключеними до нього подає і зворотним трубопроводами системи опалення та гарячого водопостачання [1].
Недоліками відомої системи теплопостачання є неможливість очищення димових газів від шкідливих домішок і утилізації їх тепла, що погіршує її економічні та екологічні показники.
Більш близьким за технічною сутністю до пропонованого винаходу є котельня, яка складається з водогрійного котла, з'єднаного трубопроводами з системою теплопостачання та газоходів димових газів, сполучених з атмосферою через систему (блок) утилізації тепла, що представляє собою калорифер для нагріву повітря за рахунок тепла відхідних газів, що подається потім в топку котла дутьевих вентилятором через повітропровід гарячого повітря [2].
Основними недоліками відомої котельні є громіздкість конструкції і неможливість очищення димових газів від шкідливих домішок, що не дозволяє використовувати її в автономних системах теплопостачання окремих квартир та індивідуальних житлових будинків.
Технічною задачею, на вирішення якої спрямовано пропоноване винахід, є збільшення економічної і екологічної ефективності автономної системи теплопостачання шляхом очищення димових газів від шкідливих домішок і вловлюються шкідливих речовин, утилізації їх тепла, що реалізуються поза опалювального приміщення.
Технічний результат досягається тим, що пропонована автономна система квартирного теплопостачання містить водогрійний котел, з'єднаний з опалювальними приладами та гарячим водопостачанням та газоходів димових газів, гирло якого забезпечено блоком утилізації тепла димових газів, встановленого із зовнішнього боку огорожі і складається з секцій охолодження і конденсації, які представляють собою вертикальні канали, відокремлені один від одного повітряними зазорами і з'єднані між собою верхніми і нижніми колекторами, а через нижній колектор останньої по ходу димових газів секції з колонкою очищення димових газів, усередині якої поміщені знімні вертикальні перфоровані пластини, покриті шаром гашеного вапна (Са ( ВІН 2)), закриті бічною кришкою, причому колонка очищення димових газів повідомляється зверху із зовнішньою атмосферою через дефлектор і забезпечена конічним днищем, сполученим через гідрозатвор з каналізацією.

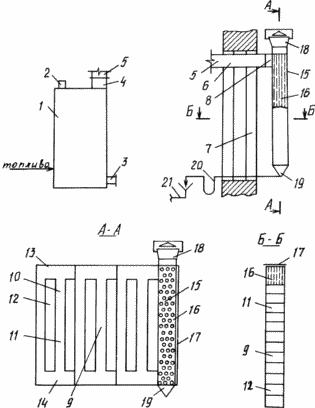

Пропонована автономна система квартирного теплопостачання зображена на кресленні.
Автономна система квартирного теплопостачання містить водогрійний котел 1, з'єднаний через штуцери 2 і 3 з опалювальними приладами і гарячим водопостачанням, патрубок виходу димових газів 4, з'єднаний газоходом 5, що проходить через отвір 6 в огородженні 7 (наприклад, у віконному огорожі), з патрубком входу димових газів 8 блоку очищення і утилізації тепла димових газів 9, що складається з секцій охолодження і конденсації 10, що представляють собою вертикальні канали 11, відокремлені один від одного повітряними зазорами 12 і з'єднані між собою вгорі і внизу через верхні і нижні колектори 13, 14 відповідно, а через нижній колектор 14 останньої по ходу димових газів секції 10 з колонкою очищення димових газів 15, всередині якої встановлені знімні вертикальні перфоровані пластини 16, вкриті шаром гашеного вапна (Са (ОН) 2), закриті бічною кришкою 17, причому колонка 15 повідомляється зверху з атмосферою через дефлектор 18 і забезпечена конічним днищем 19, сполученим через гідрозатвор 20 з каналізацією 21.
 |
Автономна система квартирного теплопостачання працює наступним чином. Димові гази, що утворюються в топці водогрійного котла 1, надходять через вихлопної патрубок 4 і газохід 5 у вхідний патрубок 8 блоку очищення і утилізації тепла димових газів 9, встановлений на деякій відстані від віконного огородження 7 зовні приміщення, звідки через верхні колектори 13 секцій охолодження і конденсації 10, з'єднані в загальний верхній колектор, розподіляються по вертикальних каналах 11, рухаються зверху вниз, охолоджуючись при цьому до температури нижче точки роси з утворенням конденсату водяної пари, за рахунок омивання зовнішньої поверхні стінок каналів 11 потоком зовнішнього повітря, який, нагріваючись, рухається від низу до верху, створюючи повітряну завісу між віконним огорожею 7 і зовнішньою атмосферою, знижуючи тим самим тепловтрати приміщення, після чого охолоджені димові гази збираються в нижні колектори 14, і з'єднані в загальний колектор, надходять в низ колонки очищення 15 і рухаються знизу вгору між вертикальними перфорованими пластинами, покритими шаром гашеного вапна (Са (ОН) 2) 16, з якої відбуваються реакції взаємодії знаходяться в димових газах оксидів азоту (NO x), двоокису вуглецю (CO 2), що буря крапель конденсату з утворенням нітриту кальцію (Ca (NO 2 ) 2), нітрату кальцію (Са (NO 3)2), вуглекислого кальцію (СаСО 3), після чого очищені від значної частини шкідливих домішок ([3, с.417, с.483], [4, с.227] ) димові гази через дефлектор 18, який підсилює величину тяги [5, с.309], запобігаючи тим самим задування газоходу 5, видаляються в атмосферу, а конденсат водяної пари стікає вниз по внутрішніх стінках каналів 11 у вигляді плівки, взаємодіє з двоокисом азоту ( NO 2), кількість якої може досягати 5% від загальної кількості окислів азоту в димових газах [6, с.460], з утворенням азотної кислоти [3, с.418], яка подкисляет його і через нижній колектор збирається в конічному днище 19 , звідки гідрозатвор 20 зливається в каналізацію 21. |
Після втрати реакційної здатності перфорованих пластин, покритих шаром гашеного вапна 16, їх замінюють на регенеровані.
Процес регенерації пластин 16 полягає в очищенні їх від шару гашеного вапна, в якому знаходяться продукти реакції - нітрит і нітрат кальцію (Са (NO 2)2 і Са (NO 3)2), які можна використовувати в якості азотосодержащих добрив в сільському господарстві [ 4, с.227] і повторному покритті поверхні пластин 16 шаром свіжої гашеного вапна (Са (ОН) 2).
Після закінчення опалювального сезону блок очистки та утилізації тепла димових газів 15 можна використовувати як інтер'єр віконного огородження 7 в якості віконниці або «маркізи».
При наявності групового газоходу 5, що обслуговує групу систем квартирного теплопостачання, блок очистки та утилізації 9 встановлюють зовні огорожі технічного поверху будівлі.
Таким чином, пропонована автономна система квартирного опалення дозволяє значно знизити вміст шкідливих викидів (NO x, CO 2, водяні пари) в димових газах, частково утилізувати їх тепло і шкідливі домішки, що збільшує її екологічну та економічну ефективність.
ВИКОРИСТАНА ЛІТЕРАТУРА
1. А.с. СРСР №1560925, мкл. 4 F 24 D 3/08.
2. А.с. СРСР №1831638, мкл. 4 F 24 D 3/00.
3. Неніцеську К. Загальна хімія. - М .: Вища школа, 1958, 624 с.
4. Позін М.Є. Технологія мінеральних добрив. - Л .: Хімія, 1983, 360 с.
5. Богословський В.Н. Опалення та вентиляція ч.II. - М .: Стройиздат, 1976, 440 с.
6. Делягін Г.Н. та ін. Теплогенеруючі установки. - М .: Стройиздат, 1986, 560 с.
ФОРМУЛА ВИНАХОДУ
Автономна система квартирного теплопостачання, що включає водогрійний котел, з'єднаний з опалювальними приладами, системою гарячого водопостачання, газоходів димових газів з блоком утилізації тепла димових газів, що відрізняється тим, що гирло газоходу димових газів пов'язане з блоком очищення і утилізації тепла димових газів, встановленим з зовнішньої сторони віконного огородження опалювального приміщення, який складається з секцій охолодження і конденсації, які представляють собою вертикальні канали, відокремлені один від одного повітряними зазорами і з'єднані між собою - вгорі і внизу - верхніми і нижніми колекторами, а через нижній колектор останньої по ходу димових газів секції охолодження і конденсації - з колонкою очищення димових газів, усередині якої поміщені знімні вертикальні перфоровані пластини, покриті шаром гашеного вапна Са (ОН) 2, закриті бічною кришкою, причому колонка очищення димових газів повідомляється зверху із зовнішньою атмосферою через дефлектор і забезпечена конічним днищем, сполученим через гідрозатвор з каналізацією.
