ВИНАХІД
Патент Російської Федерації RU2292000

ПРИСТРІЙ ДЛЯ ЕНЕРГОЗАБЕЗПЕЧЕННЯ ПРИМІЩЕНЬ З ВИКОРИСТАННЯМ низько потенційного ЕНЕРГОНОСІЇВ

Ім'я винахідника: Калінін Михайло Іванович (RU); Кудрявцев Євген Павлович
Ім'я патентовласника: Федеральне державне унітарне підприємство "Науково-виробничий центр по надглибокому буріння і комплексному вивченню надр Землі" (ФГУП НВЦ "Надра")
Адреса для листування: 150063, г.Ярославль, вул. Труфанова, 21, корп.2, кв.67, М.І. Калініну
Дата початку дії патенту: 2005.04.20

Винахід відноситься до пристроїв для автономного теплохолодопостачання приміщень в будівлях житлового, культурно-освітнього, торгово-адміністративного та іншого призначення, з використанням відновлюваних низькопотенційних теплових джерел з навколишнього середовища (верхні, до глибини 100-200 м, шари грунту) і теплових скидів вентиляційного повітря , утилізованих після збору тепла грунту і повітря, із застосуванням теплових насосів. Технічний результат: розширення технологічних функцій пристрою за рахунок забезпечення можливостей коригування температури теплоносія на виході з СТО перед подачею його в тепловий насос під час опалювального сезону і впливу на температурний режим свердловин теплосбора в міжопалювальні періоди, з метою стабілізації КПТН і підвищення його среднесезонний величини, з урахуванням різних геологічних передумов для роботи пристрою (включаючи діапазон початкових температур верхніх шарів грунту 5-8 ° С), а й забезпечення можливості використання потенціалу охолоджених свердловин на охолодження приміщень і отримання таким чином, крім розширених технологічних можливостей, додаткового вкладу в енергопотоки, що надходять споживачеві , що збільшує КІПЕ. Пристрій для енергозабезпечення приміщень з використанням низькопотенційних енергоносіїв, що містить підключені до мережі теплопостачання приміщень з трубопроводами подачі холодної і гарячої води, через водоаккумулятори з піковими догрівачами і конденсатори основного і додаткового теплових насосоз, систему збору та утилізації тепла грунту, що включає основний контур циркуляції низько потенційного теплоносія, проходить через встановлені в свердловинах теплообмінники і випарник основного теплового насоса, а й систему збору та утилізації тепла видаляється з приміщень вентиляційного повітря, що включає додатковий контур циркуляції низько потенційного теплоносія, що проходить через водоповітряний теплообмінник, приєднаний повітряної стороною до калорифера і вентилятора подачі повітря, що видаляється, а водяний стороною до входу і виходу випарника додаткового теплового насоса, причому водяна сторона водоповітряного теплообмінника підключена до входу і виходу випарника додаткового теплового насоса через перемички і пов'язана через інші перемички з виходами теплообмінників в свердловинах, з можливістю передачі тепла, що збирається на повітряній стороні теплообмінника, або на догрів низько потенційного теплоносія в основному циркуляційному контурі перед подачею теплоносія в випарник основного теплового насоса при відключеному через перемички від водоповітряного теплообмінника додатковому тепловому насосі або на відновлення теплового режиму охолоджених при зборі тепла грунту свердловин при відключених через перемички від контурів циркуляції низько потенційного теплоносія основному і додатковому теплових насосах , при цьому виходи і входи теплообмінників в свердловинах пов'язані з входом і виходом випарника основного теплового насоса через перемички, а водяна сторона водоповітряного теплообмінника забезпечена на виході виделкою для поділу потоку низько потенційного теплоносія на пряму і зворотну, в теплообмінник гілки, пов'язаної з регулятором витрат теплоносія в прямий і зворотної гілки і встановленим на виході теплообмінника, перед виделкою, датчиком температури теплоносія.

ОПИС ВИНАХОДИ

Винахід відноситься до систем автономного енергозабезпечення приміщень (опалення, гаряче водопостачання, отримання холоду) в будівлях житлового, культурно-освітнього, торгово-адміністративного, промислового та іншого призначення, як в новому будівництві, так і в реконструйованому фонді, з використанням відновлюваних низькопотенційних енергетичних джерел , в основному, природного походження (тепло верхніх, до глибини 100-200 м, шарів грунту) або техногенного походження, наприклад, теплових скидів вентиляції. При цьому низький тепловий потенціал джерел доводять до більш високого температурного рівня, необхідного споживачеві, шляхом утилізації витягується низькопотенційної теплової енергії з термотрансформаціей в теплових насосах.

Відомо пристрій для енергозабезпечення приміщень з використанням як поновлюване природного джерела енергії низько потенційного тепла верхніх шарів Землі, за допомогою ґрунтових теплообмінників в свердловинах і теплових насосів. Пристрій застосовано в геолого-кліматичних умовах одного з центральних регіонів Росії для теплопостачання будівлі сільської школи / Васильєв Г.П., Крундишев Н.С. Енергоефективна сільська школа в Ярославській області. - АВОК, 2002 №5, С.22-24 /. Пристрій містить підключену до мережі теплопостачання приміщень (опалювальної мережі), через водоаккумулятори з піковими догрівачами і конденсатори теплових насосів, систему збору та утилізації тепла грунту, що включає контур циркуляції незамерзаючої низько потенційного теплоносія (вода з антифризні добавками етиленгліколю - тосол), що проходить через випарники теплових насосів і встановлені в свердловинах теплообмінники коаксіального типу (8 теплообмінників типу "труба в трубі"). У міжтрубномупросторі теплообмінника відбувається передача тепла від навколишнього грунту теплоносія, після чого підігрітий теплоносій подають через центральну трубу до випарника теплового насоса.

При зборі (витягу) тепла грунту за допомогою свердловинних теплообмінників (СТО) відбувається охолодження свердловин, яка накопичується за опалювальний сезон, а отже, зниження температури циркулюючого через СТО теплоносія, що веде протягом сезону і від сезону до сезону до зменшення коефіцієнта перетворення теплового насоса ( КПТН). КПТН визначається як відношення виробленої теплової потужності (сума електричної потужності приводу теплового насоса і теплової потужності, що витягується з СТО) до електричної потужності теплового насоса.

Як наслідок, це призводить до збільшення кількості електроенергії, споживаної приводом, в результаті чого відбувається зниження поточного і середньосезонного коефіцієнтів використання первинної енергії (КІПЕ), тобто використання палива, що витрачається на виробництво електроенергії на електростанції, що підвищує витрати на експлуатацію та вартість теплової енергії від грунтових теплонасосних установок (ТНУ).

Недоліком відомого пристрою є та обставина, що його конструкція не забезпечує можливість підігріву остигає теплоносія перед подачею в тепловий насос в періоди роботи опалювальної мережі, а й коригування температурного режиму охолоджених за опалювальний сезон СТО. Остання обставина призводить до неповного природному відновленню температури грунту в міжопалювальні періоди, рівень якого визначається інтенсивністю і тривалістю сонячного випромінювання, причому ці характеристики можуть змінюватися з року в рік, а дефіцит температури грунту щодо початкової його величини - накопичуватися з кожним опалювальним сезоном. Тим більше це проявляється в многоскважінной системі збору тепла грунту, застосованої в пристрої, оскільки рівень охолодження свердловин при добуванні тепла грунтовими теплообмінниками посилюється за рахунок теплового взаємовпливу свердловин.

Через неможливість коригувань і стабілізації температури остигає теплоносія величина КПТН для відомого пристрою протягом декількох опалювальних сезонів склала середньозважену величину близько 2,5 одиниць (виходячи з 3,23 в перший місяць опалювального сезону і далі 2,16 - до закінчення сезону / Васильєв Г.П., Крундишев Н.С. Енергоефективна сільська школа в Ярославській області. - АВОК, 2002, №5, С.22-24 /). Як випливає з відомих рекомендацій, наприклад / Калнинь І.М., Савицький І.К. Теплові насоси: вчора, сьогодні, завтра. Холодильна техніка, 2000., №10, С.2-6 /, ця величина відповідає нижній межі економічно прийнятних показників для геотермальної установки з електричним тепловим насосом, що визначають її конкурентоспроможність по відношенню до традиційних котелень. До того ж залишається незатребуваним потенціал охолоджених свердловин, який можна було б економічно вигідно застосувати на охолодження приміщень в літній період, поєднуючи можливість охолодження з додатковим відновленням теплового режиму свердловин і збільшуючи таким чином КІПЕ за рахунок корисних температурних коригувань і додаткових енергопотоків до споживача.

Відомо інший пристрій для енергозабезпечення приміщень з використанням низькопотенційних енергоносіїв у вигляді утилізованого, за допомогою теплових насосів, тепла припливної та витяжної вентиляції / Гершкович В.Ф. Досвід застосування в Києві теплового насоса "повітря-вода" для опалення офісної будівлі. - Новини теплопостачання. 2001, №11, С.38-41 /. Пристрій, призначений для опалення приміщень і надання додаткових послуг у вигляді холодопостачання в літній період, містить підключені до мережі теплопостачання (до опалювальної мережі), через водоаккумулятори і конденсатор теплового насоса типу "повітря-вода" (кондиціонер з контуром циркуляції тосола), систему збору і утилізації тепла вентиляційного повітря, що подається в приміщення і видаляється з приміщень. Система включає основний (припливна лінія) і додатковий (витяжна лінія) контуру циркуляції низько потенційного теплоносія, що проходять через випарник теплового насоса і водоповітряний теплообмінник (типу "рідина-повітря"), приєднаний повітряної стороною до вентилятора подачі повітря, забезпеченому калорифером в складі кондиціонера, і водяний стороною - до входу і виходу випарника теплового насоса. В даному випадку калорифер в складі кондиціонера служить для пікового догрева при температурах зовнішнього повітря нижче -15 ° С.

Недоліки цього пристрою полягають в тому, що ефективне застосування зовнішнього (атмосферного) повітря в якості джерела низько потенційного тепла обмежена, по-перше, зазначеним межею зовнішніх температур, який, стосовно до інших кліматичних умов, наприклад, в центральних регіонах Росії, істотно далекий від розрахункової температури для опалювальних мереж. Ця обставина призведе до зростання частки пікового догрева до економічно неприйнятних значень. До того ж повітря припливної та витяжної вентиляції через більш низьку питому теплосодержания, в порівнянні з рідкими теплоносіями, вимагає значних обсягів його подачі, що пов'язано з установкою вентиляційного обладнання великої потужності. Хоча пристрій і забезпечує додаткові послуги за рахунок можливості використання теплового насоса в режимі холодильної машини, проте для використання пристрою, крім опалення, на гаряче водопостачання (ГВП) будуть потрібні збільшення обсягів повітря і значні додаткові витрати, пов'язані з вартістю вентиляторів і споживаних ними енергоносіїв. До того ж, як зазначено в наведеному джерелі інформації, що досягається рівень КПТН в цьому пристрої при максимально можливій опалювальної потужності становить близько 2,4 одиниці, тобто знаходиться навіть трохи нижче порога економічно конкурентної величини для електроприводних теплових насосів.

Відомо найбільш близьке до пропонованого винаходу пристрій для енергозабезпечення приміщень з використанням низькопотенційних енергоносіїв, в якому поєднано використання двох джерел низькопотенційної теплової енергії: тепла верхніх шарів грунту і тепла видаляється вентиляційного повітря. Пристрій застосовано в геолого-кліматичних умовах одного з центральних регіонів Росії, для ГВП багатоповерхового житлового будинку на околиці Москви / Васильєв Г.П. Енергоефективний експериментальний житловий будинок в мікрорайоні Нікуліно-2. - АВОК, 2002 №4, с.10-18 /.

Пристрій містить підключені до мережі теплопостачання приміщень (мережа ГВП з трубопроводами подачі холодної і гарячої води), через водоаккумулятори з піковими догрівачами і конденсатори основного і додаткового теплових насосів, систему збору та утилізації тепла грунту, що включає основний контур циркуляції низько потенційного теплоносія, що проходить через встановлені в свердловинах теплообмінники і випарник основного теплового насоса, а й систему збору та утилізації тепла видаляється з приміщень вентиляційного повітря, що включає додатковий контур циркуляції низько потенційного теплоносія, що проходить через водоповітряний теплообмінник, приєднаний повітряної стороною до калорифера і вентилятора подачі повітря, що видаляється з приміщень повітря, а водяний стороною - до входу і виходу випарника додаткового теплового насоса. Забезпечуючи поперемінно або спільну завантаження основного і додаткового теплових насосів за рахунок можливості подачі в них двох потоків тосола, один з яких підігрівається теплом грунту, інший - теплом, що видаляється вентиляційного повітря, пристрій дозволяє здійснювати цілий рік підігрів води в мережі ГВП. При цьому за рахунок переключення одного потоку на інший є можливість відключення грунтового контуру в літній період для забезпечення природного відновлення теплового режиму свердловин шляхом сонячної інсоляції.

Оскільки це відновлення з причин, вказаних вище, відбувається не повністю і дефіцит температури грунту щодо вихідної температури накопичується від одного опалювального сезону до іншого, відомий пристрій, ефективне для такого виду теплозабезпечення, як ГВС, коли є технологічні перерви в відборі гарячої води з водоаккумуляторов в протягом доби, не можна застосувати в комплексі з безперервним технологічним процесом, наприклад, для одночасного опалення приміщень з використанням тепла грунту. Досягнуті за допомогою пристрою показники КПТН (середньорічна величина - близько 3,5 одиниць; з урахуванням споживання електроенергії циркуляційними насосами - 2,1) або через необхідність підвищення обсягів перекачування вентиляційного повітря і пов'язаних з цим витрат, або значної частки пікового догрева, виявляться при опаленні нижче економічно прийнятних значень, що є основним недоліком пристрою. Як і в розглянутому першому аналогу, в пристрої не передбачена можливість впливу за допомогою технічних засобів на температуру подаваного від СТО в теплові насоси теплоносія і на відновлення температурного режиму свердловин. Перераховані недоліки, а й ту обставину, що пристрій розроблений таким чином (обраного за прототип) не дозволяє застосувати різні джерела низько потенційного тепла для комплексного енергозабезпечення приміщень (опалення, ГВП, охолодження), в т.ч. з використанням потенціалу охолоджених свердловин в літню пору, негативним чином впливають на середньорічні величини КПТН і КІПЕ.

Таким чином, одним із завдань, яке вирішується в пропонованому винаході, є розширення технологічних функцій пристрою за рахунок забезпечення можливостей коригування температури теплоносія на виході з СТО перед подачею його в тепловий насос під час опалювального сезону і впливу на температурний режим свердловин теплосбора в міжопалювальні періоди, з метою стабілізації КПТН і підвищення його среднесезонний величини, з урахуванням різних геологічних передумов для роботи пристрою (включаючи діапазон початкових температур верхніх шарів грунту: 5-8 ° с).

Друге завдання: в комплексі з "штучним" відновленням температурного режиму свердловин забезпечити можливість використання потенціалу охолоджених свердловин на охолодження приміщень і отримати таким чином, крім розширених технологічних можливостей, додатковий внесок в енергопотоки, що надходять споживачеві, що збільшує КІПЕ.

Вирішення першого завдання дозволить при температурах грунту, характерних для центральних регіонів Росії (5-8 ° С), і невисоких значеннях ККД виробництва електроенергії (прийнято 0,3 одиниці), отримати среднесезонний величину КПТН не менше 3,0-3,5 одиниць і рівні КІПЕ, близькі або перевищують 1,0 одиницю (КІПЕ визначається твором к.к.д. електростанції на досягнуту величину КПТН ).

Вирішення другого завдання дозволить, крім розширення послуг споживачеві за рахунок комплексного енергозабезпечення приміщень (опалення, ГВП, охолодження), отримати при використанні потенціалу охолоджених свердловин в міжопалювальні періоди можливість додаткового збільшення КПТН і КІПЕ, не менше 10-20%.

Розкриття винаходу. З метою вирішення поставлених завдань і ліквідації недоліків відомих пристроїв в пристрої для енергозабезпечення приміщень з використанням низькопотенційних енергоносіїв, що містить підключені до мережі теплопостачання приміщень з трубопроводами подачі холодної і гарячої води, через водоаккумулятори з піковими догрівачами і конденсатори основного і додаткового теплових насосів, систему збору та утилізації тепла грунту, що включає основний контур циркуляції низько потенційного теплоносія, що проходить через встановлені в свердловинах теплообмінники і випарник основного теплового насоса, а й систему збору та утилізації тепла видаляється з приміщень вентиляційного повітря, що включає додатковий контур циркуляції низько потенційного теплоносія, що проходить через водоповітряний теплообмінник, приєднаний повітряної стороною до калорифера і вентилятора подачі повітря, що видаляється, а водяний стороною до входу і виходу випарника додаткового теплового насоса, відповідно до винаходу водяна сторона водоповітряного теплообмінника підключена до входу і виходу випарника додаткового теплового насоса через перемички і пов'язана через інші перемички з виходами теплообмінників в свердловинах, з можливістю передачі тепла, що збирається на повітряній стороні теплообмінника, або на догрів низько потенційного теплоносія в основному циркуляційному контурі перед подачею теплоносія в випарник основного теплового насоса при відключеному через перемички від водоповітряного теплообмінника додатковому тепловому насосі або на відновлення теплового режиму охолоджених при зборі тепла грунту свердловин при відключених через перемички від контурів циркуляції низько потенційного теплоносія основному і додатковому теплових насосах, при цьому виходи і входи теплообмінників в свердловинах пов'язані з входом і виходом випарника основного теплового насоса через перемички, а водяна сторона водоповітряного теплообмінника забезпечена на виході виделкою для поділу потоку низько потенційного теплоносія на пряму і зворотний, в теплообмінник, гілки, пов'язаної з регулятором витрат теплоносія в прямій і зворотної гілки і встановленим на виході теплообмінника, перед виделкою, датчиком температури теплоносія.

Додатковим відмінністю пристрою є те, що воно забезпечене системою водяного, повітряного або змішаного охолодження приміщень, що включає встановлені один або кілька контурів циркуляції охолоджуючого енергоносія, кожен з яких забезпечений охолоджуючим колектором у вигляді змонтованих в огороджувальних елементах приміщення труб, включаючи один з контурів, виконаних з можливістю підключення через перемичку до трубопроводу подачі холодної води, або у вигляді змонтованого додаткового водоповітряного теплообмінника, приєднаного повітряної стороною до встановленого вентилятора подачі повітря в додатковий теплообмінник, при цьому, принаймні, один з контурів циркуляції охолоджуючого енергоносія підключений трубами або іншою стороною додаткового теплообмінника до виходів і входів теплообмінників в свердловинах через перемички, з можливістю подачі низько потенційного теплоносія до одного або декількох охолоджуючим колекторам при відключеному через перемички від основного контуру циркуляції низько потенційного теплоносія основному тепловому насосі і підключеному через перемички до додаткового контуру циркуляції низько потенційного теплоносія додатковому тепловому насосі.

Ще одним додатковим відмінністю пристрою є те, що воно забезпечене додатковим контуром циркуляції охолоджуючого енергоносія, підключеним через перемички до входу і виходу конденсатора основного теплового насоса і пов'язаним, через встановлену на виході з конденсатора холодильну ємність, з однієї зі сторін змонтованого водоводяного теплообмінника, інша сторона якого підключена через перемички до виходів і входів теплообмінників в свердловинах, з можливістю отримання холодильної потужності в реверсному режимі включення основного теплового насоса, випарник якого підключений при цьому через додаткові перемички до встановленого спільно з системою повітряного охолодження приміщень ще одному додатковому контуру циркуляції охолоджуючого енергоносія , пов'язаному через перемичку з трубопроводом подачі холодної води, або до контуру циркуляції охолоджуючого енергоносія з трубопроводом подачі холодної води в складі системи водяного або змішаного охолодження приміщень.

Короткий опис креслень.

На фіг.1 представлена ​​схема пропонованого пристрою, в режимі підключення його елементів для здійснення функцій теплозабезпечення приміщень, тобто опалення та ГВП.

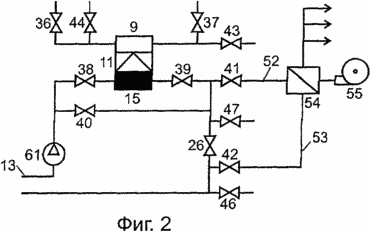

На фіг.2 представлений фрагмент запропонованого пристрою, в режимі підключення його елементів для здійснення в міжопалювальні періоди ГВС, а й охолодження приміщень влітку за рахунок прямого використання потенціалу охолоджених в опалювальний період свердловин.

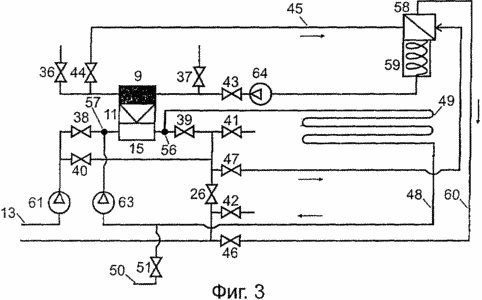

На Фіг.3 представлений інший фрагмент запропонованого пристрою, в режимі підключення його елементів для здійснення в міжопалювальні періоди ГВС, а й створення більш вищому щаблі охолодження за рахунок використання холоду з свердловин із застосуванням теплового насоса в режимі холодильної машини.

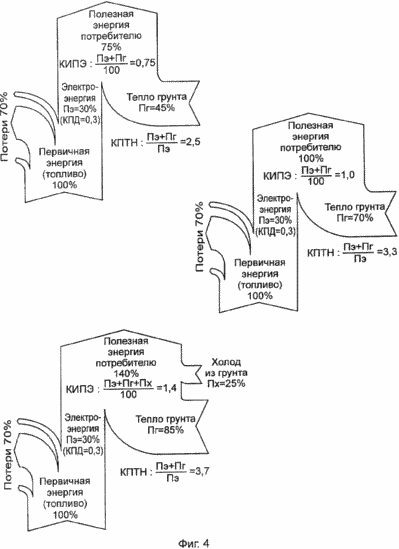

На фіг.4 для ілюстрації переваг пропонованого винаходу по величинам досягаються КПТН і КІПЕ наведені діаграми енергопотоків в пропонованому пристрої в порівнянні з діаграмою для одного з аналогів пристрою.

Здійснення винаходу. Пристрій для енергозабезпечення приміщень з використанням низькопотенційних енергоносіїв містить підключену до мережі теплопостачання (на фіг.1 мережу теплопостачання зображена умовно у вигляді трубопроводу 1 подачі холодної води, прямого і зворотного трубопроводів 2, 3 гарячої води в підсистемі опалення, трубопроводу 4 гарячої води в підсистемі ГВС ) через водоаккумулятори 5, 6 з піковими електродогревателямі 7, 8 (можливі варіанти пікових догрівачів на твердому, рідкому або газоподібному паливі) і конденсатори 9, 10 основного 11 і додаткового 12 теплових насосів, систему збору та утилізації тепла грунту. Система включає в себе основний замкнутий контур 13 циркуляції незамерзаючої низько потенційного теплоносія (наприклад, тосол), що проходить через встановлені в свердловинах теплообмінники 14 у вигляді, наприклад, U-образних поліетиленових трубок (на фіг.1 свердловини умовно не показані, можливо і застосування теплообмінників коаксіального типу) і через випарник 15 основного теплового насоса 11. Параметри многоскважінной системи з теплообмінників 14 вибирають відповідно до заданої теплонеобхідністю об'єкта теплопостачання. При цьому, в порівнянні з відомими пристроями, за рахунок забезпечуваних коригувань температури теплоносія перед подачею в тепловий насос 11 і додаткового відновлення теплового режиму свердловин в міжопалювальні періоди, є можливість зменшення довжини або кількості СТО при проектуванні пристрою на однакову теплонеобхідністю (приблизно на 20-40 %, виходячи з раціонального співвідношення витрат на будівництво і величини КПТН в заданому діапазоні: від 3,0 до 3,5 одиниць). Враховують і можливість зменшення, з тих же причин, відстаней між СТО і загальної площі під забудову підземного контуру, що теж знижує витрати на будівництво.

Пристрій і містить підключену до мережі теплопостачання приміщень через водоаккумулятори 5, 6 з піковими електродогревателямі 7, 8 і конденсатори 9, 10 теплових насосів 11, 12 систему збору та утилізації тепла, що міститься в повітрі, що видаляється з приміщень вентиляційному повітрі. Система включає в себе додатковий контур 16 циркуляції низько потенційного теплоносія, що проходить через водоповітряний теплообмінник 17, приєднаний повітряної стороною до калорифера 18 і вентилятору 19 подачі повітря, що видаляється, а водяний стороною - до входу і виходу випарника 20 теплового насоса 12 через перемички 21 і 22, а і до виходів теплообмінників 14 через перемички 23 і 24. При цьому виходи і входи теплообмінників 14 пов'язані з входом і виходом випарника 15 теплового насоса 11 через перемички 25, 38, 39 і 26. Водяна сторона теплообмінника 17 забезпечена на виході виделкою 27 (на фіг .1 умовно показана точкою) для поділу надходить з теплообмінника потоку теплоносія на пряму 28 і зворотний 29 гілки. Вилка 27 пов'язана з регулятором 30 витрати потоків в прямій і зворотної гілки і з встановленим на виході теплообмінника 17, перед виделкою, датчиком 31 температури теплоносія.

Обидва теплових насоса парокомпрессионного типу з електроприводом компресора (напрямок компресії парів холодоагенту показано на умовних зображеннях теплових насосів, на фіг.1, вершиною трикутника). По крайней мере, один з теплових насосів (основний тепловий насос 11) має реверсне виконання, тобто можливість перемикання в режим холодильної машини (зміна напрямку компресії при цьому умовно показана на фіг.3 протилежним напрямком вершини трикутника).

Пристрій забезпечений і перемичками 32, 33, 34 (фіг.1) для розділення потоку холодної води; перемичками 35, 36, 37 на трубопроводах подачі гарячої води, перемичками 40, 41, 42 для підключення через контур 13 до виходів і входів теплообмінників 14 системи повітряного охолодження приміщень (фіг.2). Є і перемички 43 і 44 для підключення додаткового контуру 45 циркуляції тосола до входу і виходу конденсатора 9 теплового насоса 11 (Фіг.3), перемички 46 і 47 для підключення до входу і виходу випарника 15 теплового насоса 11 ще одного додаткового контуру 48 циркуляції охолоджуючого енергоносія (тосола від СТО або холодної води). Контур 48 може бути виконаний автономно (для реконструюється фонду) або у вигляді запроектованого (при новому будівництві) одного з додаткових контурів в складі системи водяного або змішаного охолодження приміщень, з охолоджуючим колектором у вигляді труб, змонтованих в огороджувальних елементах приміщення, наприклад, в стельовому перекритті або стінових панелях. На Фіг.3 показано на прикладі підключення контуру 48 з змійовиком 49 з трубок, прокладених в стелі кабіни, з можливістю підживлення холодною водою через трубопровід 50 (фіг.1) і перемичку 51 (Фіг.3).

Система повітряного охолодження приміщень (фіг.2) включає в себе контур циркуляції охолоджуючого енергоносія (тосола від СТО), що складається з трубопроводів 52 і 53, забезпечений охолоджуючим колектором у вигляді змонтованого додаткового водо-повітряного теплообмінника 54, приєднаного повітряної стороною до вентилятора 55 подачі в теплообмінник 54 повітря на охолодження. При цьому іншою стороною теплообмінник 54 за допомогою перемичок 41 і 42 і трубопроводів 52 і 53 підключений до виходів і входів теплообмінників 14 (фіг.2, на фіг.1 і 3 система повітряного охолодження умовно не відображено).

Замість системи повітряного типу можливі інші виконання системи охолодження, наприклад, водяний або змішана система охолодження. Для створення водяної системи охолодження контур 48 (Фіг.3) своїм входом 56 і виходом 57 пов'язують через контур 13, минаючи випарник 15, з виходами і входами теплообмінників 14 для подачі охолодженого тосола в змійовик 49 (на фіг. Це підключення умовно не показано) .

Змішана система охолодження краще, оскільки паралельно з повітряним охолодженням (фіг.2) контур 48 шляхом приєднання через перемичку 34, трубопровід 50 (фіг.1) і перемичку 51 (Фіг.3) до трубопроводу 1 подачі холодної води і підключення через перемички 38 і 39 до входу і виходу випарника 15 теплового насоса 11, використовують для створення більш вищому щаблі охолодження, з циркуляцією через випарник 15 холодної води. Для забезпечення такого ступеня до теплового насосу 11 і підключають через перемички 43 і 44 до входу і виходу конденсатора 9 додатковий контур 45 циркуляції холодоносія (тосола). Контур 45 забезпечений водо-водяним теплообмінником 58 зі змонтованої на одній стороні теплообмінника холодильної ємністю 59, призначеної, наприклад, для зберігання продуктів. При цьому інша сторона теплообмінника 58 підключена через перемички 40, 47 і 46 до виходів і входів свердловинних теплообмінників 14 з можливістю створення додаткового контуру 60 циркуляції тосола від теплообмінників 14 через теплообмінник 56 (Фіг.3).

Для здійснення циркуляції енергоносіїв в пристрої використовуються циркуляційні насоси 61, 62, 63, 64 (циркуляційні насоси в мережах опалення та ГВП умовно не показані).

РОБОТА ПРИСТРОЮ ЗДІЙСНЮЄТЬСЯ наступним чином

На початку опалювального сезону за допомогою циркуляційних насосів 61 і 62 (фіг.1) запускають в роботу контури 13 і 16 циркуляції низько потенційного теплоносія (тосола). Для цього, перекриваючи перемички 23, 24, 40, 41, 42, 46, 47 і підключаючи перемички 25, 38, 39, 26, теплоносій насосом 61 подають на вхід випарника 15 теплового насоса 11, далі через випарник на входи свердловинних теплообмінників 14 і знову повертають через виходи СТО на вхід випарника 15, забезпечуючи циркуляцію в контурі 13. Циркуляційним насосом 62, при відкритих перемичках 21 і 22, здійснюють подачу тосола через теплообмінник 17 на вхід випарника 20 теплового насоса 12, через випарник і далі, забезпечуючи циркуляцію тосола в замкнутому контурі 16. Одночасно включають вентилятор 19 і видаляється за допомогою його з приміщень повітря подають через калорифер 18 (включається при необхідності підігріву повітря) до повітряної стороні теплообмінника 17, на виході якого повітря направляють в охолоджувані зони (на фіг.2 показано стрілками зліва ).

При циркуляції низько потенційного теплоносія в контурі 13 теплоносій проходить через теплообмінники 14 в свердловинах, що супроводжується відбором тепла з навколишнього ґрунту через стінки трубок теплообмінників. Нагріте таким чином теплоносій подають у випарник 15 теплового насоса 11, де відбувається утилізація тепла (знімання) за рахунок взаємодії теплоносія з циркулюючим в контурі теплового насоса низкокипящим холодоагентом, з випаровуванням і утворенням парів. Термотрансформація переданого тепла до більш високого температурного рівня відбувається шляхом стиснення парів компресором, в результаті чого вони нагріваються і передають тепло через конденсатор 9 підігрівається воді (на роботу компресора витрачають електроенергію). Воду, що подається в конденсатор 9 через зворотний трубопровід 3 від опалювальних приладів (радіаторів), встановлених в приміщеннях, нагрівають за допомогою теплового насоса 11 до деякої температури, яка визначається умовами економічної роботи теплового насоса (рекомендований максимум для ґрунтових ТНУ становить 55 ° С, що відповідає , наприклад, розрахунковій температурі для ГВП).

Для пікового догрева опалювальної води в найхолодніші добу (до розрахункової температури в прямому трубопроводі 70 ° С, фіг.1) використовують догрівач 7, наприклад, у вигляді Тена, розміщеного в водоаккумуляторе 5.

Аналогічним чином здійснюють підігрів води для побутових потреб, яка подається по трубопроводу 4, прокладеному через конденсатор 10 теплового насоса 12 і водоаккумулятор 6. При цьому низько потенційного теплоносій, циркулює в контурі 16, перед подачею циркуляційним насосом 62 у випарник 20 підігрівають за рахунок проходження через одну зі сторін теплообмінника 17 шляхом передачі тепла, що збирається на повітряній стороні цього теплообмінника. Оскільки температура видаляється з приміщень вентиляційного повітря, перед подачею його вентилятором 19 в теплообмінник 17, завжди позитивна, стабільний температурний режим роботи теплового насоса 12 в мережі ГВП підтримують цілий рік, використовуючи при необхідності в якості пікового догрівачі в системі збору та утилізації тепла повітря калорифер 18 , а для води, що надходить з водоаккумулятора 6, встановлений в ньому електродогреватель 8 (для приготування води з температурою 50-55 ° с обходяться, як правило, тепловим насосом без пікового догрівачі, службовця в якості резервної потужності). При цьому, на відміну від теплового насоса 11, що працює на опалення, тепловий насос 12 мережі ГВП періодично вимикають відповідно до циклограми завантаження водоаккумулятора 6, яку задають згідно періодам розбору гарячої води споживачами. Перевагу віддають роботі теплового насоса і завантаженні водоаккумуляторов в нічний час, при зниженому, як правило, тариф на електроенергію в цей час доби, керуючись фактором зниження витрат на енергоносії.

Зазначені технологічні перерви використовують в пропонованому пристрої для перемикання системи збору та утилізації тепла повітря, що видаляється на функцію підігріву та стабілізації температури низько потенційного теплоносія в контурі 13 системи збору та утилізації тепла грунту, перед подачею теплоносія в тепловий насос 11. Це необхідно, щоб компенсувати, хоча б частково, не перериваючи процес опалення, зниження температури теплоносія внаслідок охолодження свердловин при зборі тепла грунту в опалювальний сезон. При цьому беруть до уваги рекомендовану температуру теплоносія для подачі в випарник, яка протягом опалювального сезону і проектного терміну служби грунтовій ТНУ (не менше 15-20 років) не повинна опускатися нижче -5 ° С. Цю систему при перервах в ГВП та підключають, щоб внести корисну коригування в температурний режим свердловин в міжопалювальні періоди, коли тепловий насос 11 не буде задіяний на опалення.

З цією метою при вимкнених циркуляційному насосі 62 і тепловому насосі 12, перекриваючи перемички 21, 22, 25 і підключаючи перемички 23, 24, тосол циркуляційним насосом 61 подають після випарника 15 через свердловини теплообмінники 14 до теплообмінника 17. Одночасно підключають температурний датчик 31 на виході з теплообмінника 17, настроюється перед роботою в цей період на деяку позитивну температуру теплоносія, наприклад, 2-3 ° С. Контролюють датчиком температуру теплоносія і, якщо вона відповідає або вище заданої величини, подають повний потік теплоносія через вилку 27 і перемичку 24 до випарника 15 теплового насоса 11. Якщо контрольована температура знижується за допустиму величину, від датчика 31 включають вентилятор 19 і калорифер 18. Щоб уникнути обмерзання калорифера внаслідок контакту повітряного боку теплообмінника 17 з іншого його стороною, де циркулює тосол може мати температуру близько 0 ° с і нижче, запускають в роботу регулятор 30, за допомогою якого потік з теплообмінника 17 після проходження через вилку 27 поділяють на пряму гілку 28 (далі через перемичку 24) і зворотний гілка 29 (далі до теплообмінника 17). При періодичної (неодноразової) циркуляції теплоносія через теплообмінник 17 регулятор 30 використовують для зміни співвідношення витрат прямого і зворотного потоків таким чином, щоб теплоносій, що подається від теплообмінників 14, поступово, від циклу до циклу подачі через зворотний гілка 29, підігріти до нормативної величини, контрольованої датчиком 31. Після цього знову весь потік теплоносія подають через пряму гілку 28. Число циклів регулювання обмежують відповідно до заданими технологічними включеннями в роботу теплового насоса 12 мережі ГВП, коли систему збору та утилізації тепла повітря, що видаляється необхідно знову переключити на випарник 20.

Після закінчення опалювального сезону розглянутий метод підвищення і стабілізації температури низько потенційного теплоносія використовують для коригування температурного режиму свердловин в міжопалювальні періоди. Для цього в проміжки часу, які визначаються технологічними перервами в приготуванні води для побутових потреб влітку, низько потенційного теплоносій (тосол), перекриваючи перемички 38, 39 і підключаючи перемичку 40, подають циркуляційним насосом 61, минаючи тепловий насос 11, і далі через свердловини теплообмінники 14 до теплообмінника 17 для підігріву теплоносія теплом видаляється з приміщень, за допомогою вентилятора 19, повітря. При цьому вузол регулювання (позиції 29-31) підключають тільки при необхідності використання калорифера 18, яка визначається сигналом температурного датчика 31.

Для підтримки мікроклімату в приміщеннях в літній час пристрій може бути застосоване шляхом використання потенціалу охолоджених протягом опалювального періоду свердловин, або на пряме охолодження приміщень від свердловин з підключенням системи повітряного охолодження (фіг.2), або на створення вищого ступеня охолодження з використанням холоду від свердловин через тепловий насос 11, який перемикають в режим холодильної машини (фіг.3).

У першому випадку, перекриваючи перемички 23, 24, 46, 47 і підключаючи перемички 41 і 42 (фіг.1), хладоноситель (охолоджений тосол) після проходження через свердловини теплообмінники 14 і відкриту перемичку 25 подають циркуляційним насосом 61, минаючи тепловий насос 11, через перемичку 41, к холодному тілу колектора, тобто до водо-повітряному теплообміннику 54 (фіг.2), повітряну сторону якого підключають до працюючого вентилятора 55, що входить, наприклад, в якості одного з вузлів до складу кондиціонера. Варіант з кондиціонером краще, оскільки в кондиціонері вже передбачено усунення можливих негативних ефектів, пов'язаних з контактом повітряної сторони теплообмінника з рідким хладоносителем, що проходить через іншу сторону теплообмінника і мають температуру близько 0 ° С і нижче. При охолодженні вентилятором 55 одного боку теплообмінника 54 за рахунок контакту з іншою стороною, через яку подають охолоджене за опалювальний сезон тосол з теплообмінників 14, відбувається охолодження повітря, після чого повітря з теплообмінника 54 направляють в охолоджувані зони приміщень (на фіг.2 умовно показано стрілками ). З теплообмінника 54 тосол повертають знову на входи теплообмінників 14 через перемичку 42, при перекритих перемичках 26 і 46. При цьому забезпечують невисоку щабель охолодження, з температурою повітря, що подається в приміщення, 14-18 ° С.

У разі використання водяної системи охолодження, яка може застосовуватися автономно або паралельно з повітряною системою охолодження, циркуляційний контур 48 підключають входом 56 і виходом 57 (Фіг.3) до виходів і входів свердловинних теплообмінників 14 (на фіг. Умовно не показано). Охолодження приміщень проводять через стельове перекриття, в якому розташований змійовик 49, шляхом подачі на вхід 56 і далі в змійовик циркуляційним насосом 61 тосола з теплообмінників 14 (при цьому перемичка 51 на холодну воду перекрита, фіг.3). Можливо і виконання водяної системи охолодження з подачею тосола з теплообмінників 14 безпосередньо в опалювальні прилади (радіатори), які раніше використовувалися для опалення приміщень.

Щоб забезпечити більш високий щабель повітряного або водяного охолодження і створити умови, наприклад, для зберігання продуктів в літній період, використовують можливість перемикання теплового насоса 11 в реверсивний режим роботи в якості холодильної машини. Для цього циркуляційний контур 48 живиться через трубопровід 50, перемички 34 (фіг.1) і 51 (Фіг.3) холодною водою і підключають контур 48 входом 56 і виходом 57 до випарника 15 теплового насоса 11 між перемичками 38 і 39, забезпечуючи таким чином за допомогою циркуляційного насоса 63 циркуляцію води через випарник 15 і змійовик 49. Разом з цим конденсатор 9 теплового насоса 11 підключають до додаткового циркуляційного контуру 45 за допомогою перемичок 43 і 44, відключаючи за допомогою перемичок 36 і 37 лінію подачі опалювальної води в конденсатор 9. після перемикання теплового насоса в реверсивний режим (умовно показано протилежним напрямком вершини трикутника на зображенні теплового насоса 11, фіг.3) охолоджуючий енергоносій (тосол в контурі 45) подають через конденсатор 9 циркуляційним насосом 64 до однієї зі сторін водоводяного теплообмінника 58, через теплообмінник 58, через підключену до нього холодильну ємність 59 і далі знову повертають в конденсатор 9, який в реверсивному режимі включення теплового насоса 11 виконує роль випарника / Хайнріх Г., Найорк X., Нестлер В. Теплонасосні установки для опалення та гарячого водопостачання // пер. з нім. - М .: Стройиздат. 1985, с.202-206 /. Через іншу сторону теплообмінника 58 і відкриті перемички 46 і 47 (41 і 42 перекриті) подають охолоджене тосол від свердловинних теплообмінників 14 циркуляційним насосом 61, минаючи через перемичку 40 тепловий насос 11. При цьому, використовуючи потенціал охолоджених свердловин не безпосередньо, а за допомогою теплового насоса в режимі холодильної машини, забезпечують рівень охолодження істотно вище, ніж при прямому охолодженні від свердловин (температура в холодильній ємності 59 складе 2-4 ° С).

Таким чином в контур 48 для прямого охолодження від свердловин подають тосол, а при необхідності створення більш вищому щаблі охолодження перемикають контур 48 на подачу холодної води, підключаючи при цьому контур 13 на подачу тосола в теплообмінник 58 (Фіг.3). Замість холодильної ємності 59, що служить акумулятором холоду, теплообмінник 58 може комплектуватися вузлом повітряного охолодження з приєднанням, аналогічно схемі на фіг.2, вентилятора 55. Таким чином забезпечують більш високу ступінь повітряного охолодження, необхідну, наприклад, для охолодження приміщень при максимальних літніх температурах зовнішнього повітря. Однак в першу чергу використовують пряме охолодження від свердловин, як це показано на фіг.2, оскільки в цьому випадку експлуатаційні витрати на охолодження мінімальні (обмежуються витратами на циркуляцію).

Пропоноване пристрій, забезпечене технічними засобами для забезпечення коригування температур виходить з СТО низько потенційного теплоносія, з підігрівом і температурної стабілізацією теплоносія перед подачею в випарник теплового насоса опалювальної мережі, а й для коригування температурного режиму свердловин в міжопалювальні періоди, дозволить істотно збільшити среднесезонний величину КПТН.

Проведені розрахунки техніко-економічних показників / Калінін М.І., коханці Б.М., Баранов А.В. Геотермальне теплопостачання центральних регіонів Росії з використанням дрібних і глибоких свердловин. Електрика, 2004, №4, с.8-13 / показали, що удосконалення грунтових ТНУ, згідно п.1 наведеної нижче формули винаходу, навіть при невисокій початковій температурі верхніх, до глибини 100 м, шарів грунту (наприклад, по Ярославській області середнє значення не більше 6-8 ° с), дозволить отримати, стосовно водяної мережі опалення з температурним режимом 70/50 ° с (фіг.1), при однаковій довжині і кількості СТО, среднесезонний величину КПТН на рівні 3,3 одиниці (відповідна діаграма енергопотоків на фіг.4, праворуч). Ця величина в 1,3 рази більше досягнутого раніше середньосезонного показника при опаленні від ґрунтової ТНУ приміщень школи, в однакових геолого-кліматичних умовах - 2,5 одиниці / Васильєв Г.П., Крундишев Н.С. Енергоефективна сільська школа в Ярославській області. - АВОК, 2002 №5, С.22-24 /, якому відповідав би інша діаграма енергопотоків (фіг.4, вгорі). При цьому КІПЕ для вдосконаленого проекту складе близько 1,0 одиниці, що перевищує ККД традиційних котелень і порівнюваний показник для чинної грунтовій ТНУ (КІПЕ = 0,75, фіг.4, вгорі).

Для оцінки КПТН і КІПЕ були застосовані наступні формули:

(Для всіх установок, що використовують тепло грунту),

(Для установок без вироблення холоду),

(Для установок з виробленням холоду),

де П _Е - внесок електричної потужності приводу теплового насоса в енергопотоки, в% (прийнятий відповідно до втратами при транспортуванні палива на електростанцію, виробництві та передачі електричної енергії);

П _Р - внесок витягується з грунту теплової потужності, в%;

П _Х - внесок прямого охолодження від СТО влітку, в%.

При цьому первинну енергію від палива, що витрачається на виробництво електроенергії для теплового насоса приймають за 100%.

З діаграми 4 видно, що виконання пристрою згідно п.2 формули винаходу, крім значного розширення технологічних можливостей (опалення, ГВП круглий рік, два ступені охолодження в літній період), дозволить до того ж внести додатковий внесок в енергопотоки, що надходять споживачеві. При цьому за рахунок прямого охолодження від свердловин з одночасним скиданням в них тепла з приміщень через теплообмінник 54 по схемі на фіг.2 КПТН зросте до 3,7 одиниць (діаграма енергопотоків, фіг.4, внизу), оскільки в цьому випадку низько потенційного теплоносій додатково підігрівається в теплообміннику повітрям, що подається вентилятором 55 через теплообмінник.

Порівняння діаграм на фіг.4 показує, що частка П _Р, яка припадає на одиницю приводний електроенергії для теплового насоса, зростає відповідно до збільшення КПТН. Зміна співвідношення між П _Е і П _Р означає, що реалізовується за рахунок застосування винаходу підвищення на 5-10 ° С і стабілізація среднесезонний температури теплоносія перед подачею в тепловий насос приведуть до того, що на кожні 10 кВт теплопродуктивності теплового насоса 7,3 кВт будуть забезпечені за рахунок витягується теплової потужності грунту і лише 2,7 кВт - за рахунок електричної потужності приводу теплового насоса (фіг.4, внизу), тоді як для обраного аналога: від теплової потужності грунту - 6 кВт, від електроприводу - 4 кВт (фіг .4, вгорі). На практиці це призведе до зниження витрат на енергоносії в 1,5 рази.

Отже, загальне збільшення КІПЕ, згідно діаграмі на фіг.4, внизу, складе при використанні прямого охолодження від свердловин не менше 85% (позитивний ефект від використання охолодження за допомогою теплового насоса в режимі холодильної машини тут не враховували). Відповідно знизиться вартість вироблюваної теплової енергії і покращаться ресурсозберігаючі та екологічні (зниження викидів CO ₂ та інших шкідливих викидів) показники в порівнянні з відомими аналогами ТНУ, застосовуваними для енергозабезпечення приміщень з використанням тепла грунту і скидного тепла повітря.

Переваги винаходи тут розглянуті на прикладі порівняно низького ККД виробництва електроенергії (0,3), споживаної тепловими насосами, і при опалювальному режимі з температурою води в прямому і зворотному трубопроводах 70 і 50 ° С відповідно. Очевидно, в разі використання палива на електростанції з підвищеним ККД, а й теплопостачання приміщень на базі опалювальних мереж з низькотемпературними режимами (45/35 ° С і нижче, реалізованими в підлогових варіантах опалення або капілярних мережах, прокладених в стінових панелях , і ін.) КПТН із застосуванням запропонованого винаходу має перспективу збільшення до 4,0-4,5 одиниць, а КІПЕ - до 1,5 одиниць і більше. Це приблизно в 2 рази вище показників, досягнутих до цього часу на грунтових ТНУ при однакових геолого-кліматичних передумовах.

ФОРМУЛА ВИНАХОДУ

1. Пристрій для енергозабезпечення приміщень з використанням низькопотенційних енергоносіїв, що містить підключені до мережі теплопостачання приміщень з трубопроводами подачі холодної і гарячої води через водоаккумулятори з піковими догрівачами і конденсатори основного і додаткового теплових насосів систему збору та утилізації тепла грунту, що включає основний контур циркуляції низько потенційного теплоносія, проходить через встановлені в свердловинах теплообмінники і випарник основного теплового насоса, а й систему збору та утилізації тепла видаляється з приміщень вентиляційного повітря, що включає додатковий контур циркуляції низько потенційного теплоносія, що проходить через водоповітряний теплообмінник, приєднаний повітряної стороною до калорифера і вентилятора подачі повітря, що видаляється, а водяний стороною - до входу і виходу випарника додаткового теплового насоса, що відрізняється тим, що водяна сторона водоповітряного теплообмінника підключена до входу і виходу випарника додаткового теплового насоса через перемички і пов'язана через інші перемички з виходами теплообмінників в свердловинах з можливістю передачі тепла, що збирається на повітряній стороні теплообмінника , або на догрів низько потенційного теплоносія в основному циркуляційному контурі перед подачею теплоносія в випарник основного теплового насоса при відключеному через перемички від водоповітряного теплообмінника додатковому тепловому насосі, або на відновлення теплового режиму охолоджених при зборі тепла грунту свердловин при відключених через перемички від контурів циркуляції низько потенційного теплоносія основному і додатковому теплових насосах, при цьому виходи і входи теплообмінників в свердловинах пов'язані з входом і виходом випарника основного теплового насоса через перемички, а водяна сторона водоповітряного теплообмінника забезпечена на виході виделкою для поділу потоку низько потенційного теплоносія на пряму і зворотну в теплообмінник гілки, пов'язаної з регулятором витрат теплоносія в прямій і зворотній гілках і встановленим на виході теплообмінника перед виделкою датчиком температури теплоносія.

2. Пристрій за п.1, що відрізняється тим, що воно забезпечене системою водяного, повітряного або змішаного охолодження приміщень, що включає встановлені один або кілька контурів циркуляції охолоджуючого енергоносія, кожен з яких забезпечений охолоджуючим колектором у вигляді змонтованих в огороджувальних елементах приміщення труб: включаючи один з контурів, виконаних з можливістю підключення через перемичку до трубопроводу подачі холодної води, або у вигляді змонтованого додаткового водоповітряного теплообмінника, приєднаного повітряної стороною до встановленого вентилятора подачі повітря в додатковий теплообмінник, при цьому, принаймні, один з контурів циркуляції охолоджуючого енергоносія підключений трубами або іншою стороною додаткового теплообмінника до виходів і входів теплообмінників в свердловинах через перемички, з можливістю подачі низько потенційного теплоносія до одного або декількох охолоджуючим колекторам при відключеному через перемички від основного контуру циркуляції низько потенційного теплоносія основному тепловому насосі і підключеному через перемички до додаткового контуру циркуляції низько потенційного теплоносія додатковому тепловому насосі.

3. Пристрій за п.2, що відрізняється тим, що воно забезпечене додатковим контуром циркуляції охолоджуючого енергоносія, підключеним через перемички до входу і виходу конденсатора основного теплового насоса і пов'язаним через встановлену на виході з конденсатора холодильну ємність з однієї зі сторін змонтованого водоводяного теплообмінника, інша сторона якого підключена через перемички до виходів і входів теплообмінників в свердловинах, з можливістю отримання холодильної потужності в реверсному режимі включення основного теплового насоса, випарник якого підключений при цьому через додаткові перемички до встановленого спільно з системою повітряного охолодження приміщень ще одному додатковому контуру циркуляції охолоджуючого енергоносія, пов'язаному через перемичку з трубопроводом подачі холодної води, або до контуру циркуляції охолоджуючого енергоносія з трубопроводом подачі холодної води в складі системи водяного або змішаного охолодження приміщень.
