ВИНАХІД
Патент Російської Федерації RU2258870

СПОСІБ автономного опалення І ГАРЯЧОГО ВОДОПОСТАЧАННЯ ЖИТЛОВОГО БУДИНКУ І АВТОНОМНА СИСТЕМА ОПАЛЕННЯ І ГАРЯЧОГО ВОДОПОСТАЧАННЯ ЖИТЛОВОГО БУДИНКУ

Ім'я винахідника: Кокарев Володимир Архіпова
Ім'я патентовласника: Кокарев Володимир Архіпова
Адреса для листування: 170042, г.Тверь, вул. Скворцова-Степанова, 18, кв.66, Е.Н. Хрустальову (для В.А. Кокарєва)
Дата початку дії патенту: 2003.09.12

Винаходи відносяться до області теплотехніки системах і призначені для автономного опалення та гарячого водопостачання житлових будинків, заводів і промислових будівель і споруд. Спосіб автономного опалення та гарячого водопостачання житлового будинку включає використання тепла генератора теплової енергії шляхом нагрівання газового і водяного теплоносіїв, що циркулюють в трубопроводах по замкнутому контуру, запуск двигуна внутрішнього згоряння на вихідному рідкому або газоподібному паливі, нагрів теплоносіїв вихлопними газами двигуна і гарячою водою водяної системи охолодження двигуна, припливну вентиляцію приміщень теплим повітрям від теплообмінника, прогрів приміщень від радіаторів батарей теплоносієм, нагрів води в бойлері для побутових потреб і акумуляцію тепла в теплоємних матеріалах, ізольованих в грунтовому підставі під будинком. Теплоту для опалення та гарячого водопостачання отримують шляхом піролізу побутових відходів і горючого сміття і матеріалів в автоклавних газогенераторах. Розігрів і піроліз горючих матеріалів виробляють теплом вихлопних газів двигуна внутрішнього згоряння і теплоелектронагрівачів, що харчуються енергією електрогенератора двигуна. Продукти піролізу - горючі і димові гази використовують як теплоносій в теплообміннику системи вентиляції повітря приміщень і потім конденсують в рідке пальне в бойлері з нагріванням води. Рідке пальне використовують для роботи двигуна в робочому режимі. Вихлопні гази двигуна після газогенераторів використовують в якості теплоносія для радіаторів батарей, потім направляють на акумуляцію тепла в теплоємних матеріалах, далі - в бойлер для нагріву води і через каталізатор шкідливих газів - в атмосферу. Охарактеризована установка для реалізації описаного способу. Технічний результат: підвищення ККД системи опалення та гарячого водопостачання при зниженні витрати вихідного дорогого енергоносія шляхом утилізації побутових відходів та горючого сміття без забруднення навколишнього атмосфери шкідливими викидами.

ОПИС ВИНАХОДИ

Винаходи відносяться до області теплотехніки і призначені для автономного опалення та гарячого водопостачання житлових будинків, а й промислових будівель і споруд.

Відомий спосіб автономного опалення та гарячого водопостачання, що полягає в отриманні тепла від газогенератора за рахунок спалювання в ньому вихідного палива, нагріванні води в якості теплоносія в баку-акумуляторі, яка під дією природної циркуляції рухається по подає і зворотному трубопроводах між водонагрівачем газогенератора і баком-акумулятором , причому в період запуску газогенератора тепло акумулюють цегляною кладкою димаря з тепловою ізоляцією циркуляцією води між баком-акумулятором і розширювальним баком [1].

Недоліком відомого способу автономного опалення та гарячого водопостачання є низька екологія процесу через спалювання вихідного палива в газогенераторе і великого викиду димових газів разом з теплом через димохід із загальним зниженням ККД опалення та гарячого водопостачання. Акумуляція тепла водою в баку-акумуляторі і розширювальному баку недостатня для тривалого періоду між запусками генератора тепла.

Найбільш близьким за технічною сутністю до пропонованого є спосіб автономного опалення та гарячого водопостачання, реалізований в будівлі гімназії м Кунгсбакка в Швеції [2], що полягає в отриманні тепла від сонячних колекторів покрівельного настилу будівлі, нагріванні повітря в якості теплоносія в сонячних колекторах і подачі його по подводящему трубопроводу тепловим насосом з приводом від двигуна внутрішнього згоряння в грунтовий акумулятор тепла, встановлений під будівлею, далі при виході з грунтового акумулятора повітря обігріває воду в баку-накопичувачі і надходить в бак-водонагрівач, звідки по зворотному трубопроводу повітряним насосом направляється на рециркуляцію, при цьому нагрів в баку-накопичувачі виробляють вихлопними газами двигуна внутрішнього згоряння, охолодження якого здійснює вода бака-накопичувача, а гаряча вода від бойлера надходить до кранів для господарських потреб і циркулює в системі опалення по радіаторів приміщень, а й надходить у вентиляційну установку з теплообмінником для підігріву повітря в приміщеннях будівлі.

Недоліком відомого способу є залежність роботи системи опалення та гарячого водопостачання від кількості сонячної радіації і сонячних днів в році, і яка в районах Крайньої Півночі і в тривалий зимовий період в кліматичних районах з низькими температурами повітря не може бути застосована. При цьому, якщо цей недолік компенсується теплом від вихлопних газів двигуна внутрішнього згоряння, то ККД системи стає низьким при значних витратах на пальне для двигуна. Двигун же працює в основному в режимі холостого ходу для вироблення гарячих вихлопних газів, тому що повітряний насос буде перекачувати тільки повітря з грунтового акумулятора. Слід врахувати і сильну забрудненість навколишнього середовища від вихлопних газів двигуна, що викидаються через димохід в атмосферу.

Відома автономна система опалення та гарячого водопостачання житлового будинку від водонагрівача, вбудованого в газогенератор, що працює на твердому, рідкому або газоподібному паливі, що містить бак-акумулятор тепла для води, непользуемой в якості теплоносія, газогенератор тепла з вбудованим водонагрівачем, сполученим з баком-акумулятором подає і зворотним трубопроводом, санітарно-технічні пристрої та розширювальний бак з підключеними до нього водопровідним та напірним трубопроводами, перший з яких заведено вхідним кільцем в порожнину розширювального бака, причому бак-акумулятор і розширювальний бак з'єднані додатково циркуляційних і напірним трубопроводом, а димар забезпечений тепловою ізоляцією для акумулювання тепла в цегляній кладці [1].

Недоліками цієї системи є: використання в якості газогенератора печі або опалювального котла з димоходом для викиду димових газів в атмосферу із забрудненням навколишнього середовища, а й низький ККД системи за рахунок викиду великої кількості тепла з нагрітими димовими газами в атмосферу і недостатній захист акумулюється тепла в баку Акумулятор і розширювальному баку, теплоємність яких з водою недостатня для тривалого періоду між запусками генератора тепла. Потужності цієї системи для опалення і гарячого водопостачання заводських промислових приміщень і багатоповерхових житлових будинків може не вистачити.

Найбільш близькою по технічній сутності до пропонованої є автономна система опалення та гарячого водопостачання житлового будинку [2], що включає генератор тепла у вигляді сонячних колекторів, вбудованих в покрівельний настил будівлі, з підвідним і зворотним трубопроводом для повітря, непользуемого в якості теплоносія, циркуляція якого здійснюється повітряним насосом з приводом від двигуна внутрішнього згоряння, водяна сорочка охолодження якого пов'язана з напірним і підводять замкнутим трубопроводом, повітряний насос пов'язаний повітряним трубопроводом по замкнутому контуру з ґрунтовим акумулятором тепла з одного боку і з баком-накопичувачем з іншого боку, водяна сорочка охолодження двигуна внутрішнього згоряння пов'язана по замкнутому контуру з баком-накопичувачем, при цьому напірний трубопровід двигуна виконаний у вигляді нагрівається змійовика навколо колектора вихлопних газів, причому бак-накопичувач з водою в якості теплоносія пов'язаний по замкнутому контуру через трубопровід з баком-водонагрівачем і після нього з радіаторами обігріву приміщень з одного боку і з вентиляційної установкою з теплообмінником з іншого боку.

Недоліком відомої системи опалення та гарячого водопостачання є її низька екологічність за рахунок викиду в атмосферу вихлопних газів, а й низький ККД роботи в умовах Крайньої Півночі і кліматичних районах з тривалим зимовим періодом, коли трохи кількість сонячних днів в році, а опалення ведеться тільки за рахунок тепла вихлопних газів двигуна внутрішнього згоряння при значному витраті вихідного рідкого або газоподібного палива.

Технічний результат за способом автономного опалення та гарячого водопостачання житлового будинку, що включає використання тепла генератора теплової енергії шляхом нагрівання повітряного і водяного теплоносіїв, що циркулюють в трубопроводах по замкнутому контуру, запуск двигуна внутрішнього згоряння на вихідному рідкому або газоподібному паливі, нагрів теплоносіїв вихлопними газами двигуна і гарячої водою водяної системи охолодження двигуна, припливну вентиляцію приміщень теплим повітрям від теплообмінника, прогрів приміщень від радіаторів батарей теплоносієм, нагрів води в бойлері для побутових потреб і акумуляцію тепла в теплоємних матеріалах, ізольованих в грунтовому підставі під будинком, досягається тим, що теплоту для опалення та гарячого водопостачання отримують шляхом піролізу побутових відходів і гарячого сміття і матеріалів в автоклавних газогенераторах, розігрів і піроліз горючих матеріалів виробляють теплом вихлопних газів двигуна внутрішнього згоряння і теплоелектронагрівачів, що харчуються енергією електрогенератора двигуна, продукти піролізу - горючі і димові гази використовують як теплоносій в теплообміннику системи вентиляції повітря приміщень і потім конденсують в рідке пальне в бойлері з нагріванням його води, рідке паливо використовують для роботи двигуна в робочому режимі, а вихлопні гази двигуна після газогенераторів використовують в якості теплоносія для радіаторів батарей, потім направляють на акумуляцію тепла в теплоємних матеріалах, далі - в бойлер для нагріву води і через каталізатор шкідливих газів надходять в атмосферу.

Пропонований спосіб автономного опалення та гарячого водопостачання має підвищений коефіцієнт корисної дії в реалізованих за нього опалювальних системах за рахунок замкнутості циклу, коли горючі продукти переробки відходів повертаються газогенератором в двигун, а на виході залишаються тільки золи, шлаки і сажа, що використовуються в приватному господарстві для добрива і будівництва. За новим способом відсутня залежність від нетрадиційних джерел енергії, зокрема сонячної радіації, а в якості палива використовується сміття, горючі відходи будівництва, побутові відходи та інші непотрібні матеріали, що підлягають утилізації на сміттєві звалища, тим самим відбувається захист навколишнього середовища від забруднення. Екологічна захист навколишнього середовища відбувається і за рахунок каталізу вихлопних газів. Електрична енергія від електрогенератора двигуна може бути використана для освітлення, побутових потреб, а й і для опалення, що розширює сферу застосування запропонованого способу. Теплові розрахунки показують на значне отримання тепла за пропонованим способом, достатнього для обігріву 2-4 житлових будинків з 2-3 поверхами і підсобним господарством. Стає можливим надійне і дешеве опалення тепличних господарств, тваринницьких ферм, промислових і заводських будівель і допоміжних споруд, з'являється їх незалежність в електро- і гарячому опаленні і водопостачанні від центральних електромереж і тепловодопостачання.

Технічний результат по автономній системі опалення і гарячого водопостачання житлового будинку, що включає санітарно-технічні пристрої та опалювальні приміщення житлового будинку з радіаторами батарей і припливної системою вентиляції нагрітим від теплообмінника повітрям, замкнуті системи трубопроводів для пропуску теплоносіїв, двигун внутрішнього згоряння з насосом, водяною сорочкою охолодження , пов'язаної з водяним баком замкнутим трубопроводом, з дозатором палива і колектором вихлопних газів, що проходять через теплообмінник водяного бака, а й тепловий акумулятор у вигляді ізольованого матеріалу в грунтовому підставі під підлогою будинку, навколишнього трубопровід теплоносіїв, досягається тим, що генератор теплової енергії виконаний в вигляді по черзі включаються і розвантажуються автоклавних газогенераторів для піролізу побутових відходів, горючого сміття та матеріалів з вбудованими під кожухом теплоелектроносітелямі, що харчуються енергією електрогенератора двигуна, і з центральним стовбуром для пропуску вихлопних газів з колектора двигуна, стовбур через трубопровід на виході з газогенератора з'єднаний з радіаторами батарей опалення приміщень, від яких трубопровід з вихлопними газами в якості теплоносія проходить через ізольований тепловий акумулятор під підлогою будинку і з'єднаний з бойлером, встановленим в баку з водою у вигляді змійовика, а на виході з бойлера з'єднаний з каталізатором шкідливих газів, завантажена горючими матеріалами для піролізу порожнину газогенератора між центральним стовбуром і кожухом теплоелектронагрівачів з'єднана трубопроводом з горючими і димовими газами в якості теплоносіїв з теплообмінником системи вентиляції, а далі - з окремим змійовиком в бойлері водяного бака для конденсації в рідке паливо для дозатора двигуна.

Пропонована система опалення та гарячого водопостачання повністю автономна і не залежить від центральних електромереж і магістральних теплопроводів, може бути реалізована в районах сільської місцевості і на дачних ділянках, на заводських територіях і в промислових будівлях і спорудах. Система відрізняється високим ККД, паливом для отримання тепла в системі служить побутові відходи, горючий сміття та інші матеріали, які піддають піролізу без виходу димових і чадних газів в атмосферу. Продукти піролізу - горючі гази і рідке паливо, що отримується після конденсації горючих газів, використовується для роботи двигуна внутрішнього згоряння, сполученого з електричним генератором, який виробляє електроенергію для освітлення приміщень і для забезпечення процесу піролізу в газових генераторах, що працюють за принципом автоклавів. Запуск і роботу в заданому режимі газових генераторів забезпечують теплові електронагрівачі і вихлопні гази двигуна з температурою на виході з колектора 2300 ° С, розігріваючи генератори теплової енергії до 800 ° С. Суміш горючих і димових газів, що надходять в теплообмінник вентиляційної установки, що нагнітає нагріте повітря в приміщення, і далле - в бойлер бака-накопичувача для конденсації в рідке паливо двигуна і для нагріву води опалювальної системи, достатня безпечна для приміщень, тому що вона може працювати в запропонованій системі за межами будинку, а вихлопні гази з колекторів двигуна, що надходять в стовбур генераторів тепла, далі - в бойлер бака-накопичувача для нагріву води опалювальної системи і після бойлера в регістри ізольованого акумулятора тепла в грунтовому підставі під будівлею, що не представляють для приміщень небезпеки.

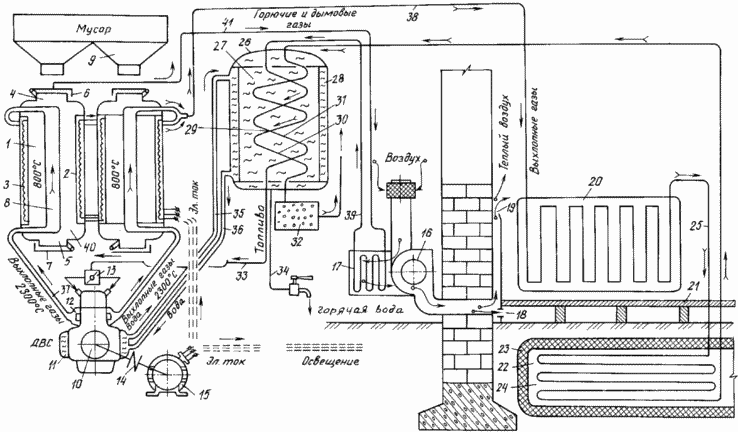

Суть винаходу пояснюється кресленням, де схематично представлена ​​система автономного опалення і гарячого водопостачання житлового будинку.

Автономна система опалення містить черзі включаються і розвантажувати автоклавні газогенератори 1 з вбудованими під кожухом 2 теплоелектронагрівачів 3, завантажувальними і розвантажувальними люками 4, 5 з герметичними кришками 6 і 7 і з центральним стовбуром 8, призначені для піролізу побутових відходів, горючого сміття та матеріалів, що накопичуються в бункерах 9, а й двигун внутрішнього згоряння 10 з водяною сорочкою охолодження 11 і водяним насосом (на схемі не показаний), з колектором 12 вихлопних газів, які використовуються в якості теплоносіїв, і з дозатором 13 рідкого і газоподібного палива, пов'язаний через муфту 14 з електрогенератором 15 для вироблення електричного струму для теплоелектронагрівачів 3 і освітлення приміщень. Приміщення будинку оснащені системою припливної вентиляції для обігріву теплим повітрям, що складається з повітрозабірника вентилятора 16, коробів з вбудованим теплообмінником 17 і вентиляційними вікнами 18 і щілинами 19, що виходять в підвал і в бічні стіни, а й радіаторами батарей 20 опалення. Під підлогою 21 в грунтовому підставі будинку влаштований тепловий акумулятор 22, виконаний у вигляді закритого в ізоляторі 23 теплоємність матеріалу 24, в якості якого використовується кругляк, щебінь і пісок, що приховує трубопровід 25 з вихлопними газами в якості теплоносія. Система гарячого водопостачання (див. Креслення) складається з водяного бака 26 з нагрівається для санітарно-технічних потреб водою 27, виконаного з подвійними стінками, що утворюють ємність 28 для охолодження води з водяної сорочки охолодження 11 двигуна 10, і з вбудованим всередині бойлером 29, виконаним у вигляді двох змійовиків 30 і 31 з гарячими теплоносіями, в якості яких використані відповідно вихлопні гази, що надходять з теплового акумулятора 22, і димові та горючі гази, що надходять з теплообмінника 17 системи вентиляції. На виході з водяного бака 26 змійовик 30 пов'язаний з каталізатором 32 шкідливих газів з відпрацьованих вихлопних газів, що викидаються після каталізатора в атмосферу, а змійовик 31 з сконденсованим з горючих і димових газів рідким паливом пов'язаний через трубопровід 33 з дозатором 13 двигуна 10. Водяний бак 26 з нагрітою водою пов'язаний через трубопровід 34 з санітарно-технічними пристроями. Ємність 28 водяного бака 26 через напірний 35 і підвідний трубопровід 36 пов'язана з водяною сорочкою охолодження 11 двигуна 10. Колектори 12 вихлопних газів двигуна 10 пов'язані з центральним стовбуром 8 газогенераторів 1 через трубопровід 37. Стовбур 8 газогенератора 1 пов'язаний з теплообмінником 17 системи вентиляції через трубопровід 41, а теплообмінник 17 пов'язаний зі змійовиком 31 трубопроводом 39. Порожнина 40 газогенератора 1, завантажена горючими матеріалами для піролізу, з'єднана трубопроводом 38 з радіаторами батарей 20, пов'язаними на виході з трубопроводом 25 в тепловому акумуляторі 22.

Система автономного опалення житлового будинку працює наступним чином. З бункера 9 накопичені побутові відходи, горючі сміття і матеріали завантажують через завантажувальні вікна 4 в порожнину 40 автоклавних газогенераторів 1 і закривають герметично кришками 6. На початковому рідкому або газоподібному паливі запускають двигун внутрішнього згоряння 10 і від нього через муфту 14 електрогенератор 15, енергія електричного струму якого йде на розігрів горючих матеріалів від теплоелектронагрівачів 3 під кожухом 2, а й на висвітлення та побутові потреби, а вихлопні гази з температурою 2300 ° с з колектора 12 двигуна по трубопроводу 37 направляють в центральний стовбур 8 газогенератора 1 для його розігріву і піролізу горючих матеріалів при температурі 800 ° С і далі при виході з газогенератора - по трубопроводу 38 в радіатори батарей 20 опалення приміщень будинку, після чого їх направляють в трубопровід 25 теплового акумулятора 22, в якому передається тепло від вихлопних газів теплоємність матеріалу 24 (щебінь, камінь, пісок та ін.), встановленого в ізоляторі 23 під підлогою 21 приміщень в грунтовому підставі будинку, а потім по трубопроводу вихлопні гази направляють в змійовик 30 бойлера 29, вбудованого в водяний бак 26, для отримання гарячої води, і після каталізатора 32 і очищення від шкідливих газів направляють в атмосферу. Горючі і димові гази з ємності газогенератора як теплоносії - продукти піролізу направляють по трубопроводу 41 спочатку в теплообмінник 17, вбудований в короби системи вентиляції з вентилятором 16, для отримання припливного теплого повітря для опалення приміщень через щілини 19 в стінках будинку і через вікна 18 під підлогою 21. Після теплообмінника 17 горючі і димові гази по трубопроводу 39 направляють в змійовик 31 бойлера 29, де конденсуються в рідке паливо, яке надходить на виході з водяного бака 26 по трубопроводу 33 в дозатор 13 палива двигуна 10. Вода охолодження двигуна 10 з водяної сорочки 11 , нагріваючись, водяним насосом двигуна (не показаний) надходить по напірному трубопроводу 35 в нагрівається ємність 28 водяного бака 26, віддає тепло на обігрів води в баку і по подводящему трубопроводу 36 повертається охолодженої в сорочку охолодження 11 двигуна 10, підтримуючи робочу температуру 93 ° С . Нагріта в баку з водою 26 гаряча вода надходить по трубопроводу 34 в санітарно-технічні пристрої. Газогенератори черзі розвантажують після піролізу горючих матеріалів шляхом викиду сажі, золи і шлаків через розвантажувальні вікна 5 після відкриття кришок 7. У проміжку між послідовними запусками газогенераторів 1 використовується тепло, накопичене в тепловому акумуляторі 22.

Пропонований спосіб на базі автономної системи опалення та гарячого водопостачання реалізується на заводі "Тверьстроймаш" і дозволить відключити заводські приміщення від центральних електромереж і тепломагістралей міста, періодично відключаються через нестачу енергії. Це дозволить перейти підприємству на автономне незалежне опалення, гаряче водопостачання і освітлення, при цьому утилізуються виробничі горючі відходи, автопокришки, збирається міське сміття для знищення в газогенераторах без викиду шкідливих залишків в навколишнє середовище. Економляться значні кошти на придбання дорогих енергоносіїв (вугілля, газ та ін.), На утилізацію відходів, транспортні витрати. Організація централізованого збору сміття для його використання в газогенераторах заводу дозволить вирішити міські проблеми з утилізації побутових і промислових відходів, в тому числі оброблених автопокришок. Доцільно через отримання і економії великої кількості тепла використовувати запропонований спосіб для автономного опалення та гарячого водопостачання відразу декількох дачних будиночків або котеджів, і навіть цілих селищ, що залежить від потужності і кількості автоклавних газогенераторів. Є значний інтерес промисловців, приватних осіб і муніципальних служб в якнайшвидшому впровадженні пропонованих винаходів.

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. SU 1295157 А1, 02.01.1985.

2. БОРИСОВ В.І. та ін. Ваш будинок. Посібник індивідуальному забудовнику, Твер, ІПП "Прометей": М .: Колос, 1994, с.308-309.

ФОРМУЛА ВИНАХОДУ

1. Спосіб автономного опалення та гарячого водопостачання житлового будинку, що включає використання тепла генератора теплової енергії шляхом нагрівання газового і водяного теплоносіїв, що циркулюють в трубопроводах по замкнутому контуру, запуск двигуна внутрішнього згоряння на вихідному рідкому або газоподібному паливі, нагрів теплоносіїв вихлопними газами двигуна і гарячою водою водяної системи охолодження двигуна, припливну вентиляцію приміщень теплим повітрям від теплообмінника, прогрів приміщень від радіаторів батарей теплоносієм, нагрів води в бойлері для побутових потреб і акумуляцію тепла в теплоємних матеріалах, ізольованих в грунтовому підставі під будинком, який відрізняється тим, що теплоту для опалення та гарячого водопостачання отримують шляхом піролізу побутових відходів і горючого сміття і матеріалів в автоклавних газогенераторах, розігрів і піроліз горючих матеріалів виробляють теплом вихлопних газів двигуна внутрішнього згоряння і теплоелектронагрівачів, що харчуються енергією електрогенератора двигуна, продукти піролізу - горючі і димові гази використовують як теплоносій в теплообміннику системи вентиляції повітря приміщень і потім конденсують в рідке пальне в бойлері з нагріванням води, рідке пальне використовують для роботи двигуна в робочому режимі, а вихлопні гази двигуна після газогенераторів використовують в якості теплоносія для радіаторів батарей, потім направляють на акумуляцію тепла в теплоємних матеріалах, далі - в бойлер для нагріву води і через каталізатор шкідливих газів - в атмосферу.

2. Автономна система опалення та гарячого водопостачання житлового будинку, що включає санітарно-технічні пристрої та опалювальні приміщення житлового будинку з радіаторами батарей і припливної системою вентиляції нагрітим від теплообмінника повітрям, замкнуті системи трубопроводів для пропуску теплоносіїв, двигун внутрішнього згоряння з насосом, з водяною сорочкою охолодження , пов'язаної з водяним баком замкнутим водопроводом, з дозатором палива і колектором вихлопних газів, що проходять через теплообмінник водяного бака, а й тепловий акумулятор у вигляді ізольованого теплоємність матеріалу в грунтовому підставі під підлогою будинку, навколишнього трубопровід теплоносіїв, що відрізняється тим, що генератор теплової енергії виконаний у вигляді черзі включаються і розвантажуються автоклавних газогенераторів для піролізу побутових відходів, горючого сміття та матеріалів з вбудованими під кожухом теплоелектронагрівачів, що харчуються енергією електрогенератора двигуна, і з центральним стовбуром для пропуску вихлопних газів з колектора двигуна, стовбур через трубопровід на виході з газогенератора з'єднаний з радіаторами батарей опалення приміщень, від яких трубопровід з вихлопними газами в якості теплоносія проходить через ізольований тепловий акумулятор під підлогою будинку і з'єднаний з бойлером, встановленим в баку з водою у вигляді змійовика, а на виході з бойлера з'єднаний з каталізатором шкідливих газів, завантажена горючими матеріалами для піролізу порожнину газогенератора між центральним стовбуром і кожухом теплоелектронагрівачів з'єднана трубопроводом з горючими і димовими газами в якості теплоносіїв з теплообмінником системи вентиляції, а далі - з окремим змійовиком в бойлері водяного бака для конденсації в рідке паливо для дозатора двигуна.
