ВИНАХІД
Патент Російської Федерації RU2287743
СИСТЕМА ПОСТАЧАННЯ БУДІВЛІ ТЕПЛОМ І ХОЛОДНОЇ ВОДОЮ (СИСТЕМА 3 Т)
Ім'я винахідника: Анічхін Олександр Глібович
Ім'я патентовласника: Анічхін Олександр Глібович
Адреса для листування: 117465, Москва, вул. Профспілкова, 156, корп.1, кв.202, А.Г. Анічхін
Дата початку дії патенту: 2005.03.29
Винахід відноситься до техніки опалення, вентиляції, гарячого і холодного водопостачання та теплопостачання будівель. Технічний результат: підвищення ефективності обліку теплової енергії, яка споживається споживачем, при збільшенні їх функціональних можливостей, а й підвищення якості, умов експлуатації і скорочення термінів будівництва. Система постачання будівлі теплом і холодною водою містить підведення до будівлі магістральні трубопроводи тепло- і холодного водопостачання, з'єднані через запірні засувки і відповідно через теплосчетчик і водомір з розвідних по будівлі трубопроводами холодного водопостачання і подають і зворотними трубопроводами теплопостачання, з'єднаними зі споживачами за допомогою стояків відповідно зі змішувачами холодного водопостачання, підключеними до циркуляційного трубопроводу гарячого водопостачання, і індивідуальними системами опалення, причому система у кожного споживача додатково обладнана встановленими в місцях приєднання споживачів до стояків термотрансформірующімі агрегатами, які підключені з одного боку до подає і зворотним стояках теплопостачання і стояку холодного водопостачання, а з іншого боку - до індивідуальної системи опалення і змішувача з циркуляційним трубопроводом гарячого водопостачання, на останньому змонтований циркуляційний насос і розширювальний бак; причому термотрансформірующій агрегат включає в себе щонайменше два теплообмінника один з яких однією порожниною включений в циркуляційний трубопровід гарячого водопостачання, інший порожниною підключений на вході і виході до подає стояка теплопостачання; а другий теплообмінник - однієї порожниною підключений до змішувача і стояку холодного водопостачання, а інший порожниною - на вході відповідно до подає стояка і зворотному трубопроводу індивідуальної системи опалення, а на виході - до зворотного стояка теплопостачання.
ОПИС ВИНАХОДИ
Винахід відноситься до техніки опалення, вентиляції, гарячого і холодного водопостачання та теплопостачання.
Відомі системи постачання будівлі теплом і холодною водою, які містять підведення до будівлі магістральні трубопроводи тепло- і холодного водопостачання, з'єднані через запірні засувки і відповідно через розвідних по будівлі трубопроводами холодного водопостачання і подають і зворотними трубопроводами теплопостачання, з'єднаними зі споживачами за допомогою стояків відповідно зі змішувачами холодного водопостачання, підключеними до циркуляційного трубопроводу гарячого водопостачання, і індивідуальними системами опалення (див. Довідник проектувальника Внутрішні санітарно-технічні пристрої, частина 1 "опалення, водопровід, каналізація" під ред. Староверова І.Г. - М .: Стройиздат, 1975, стр.70-102).
У зв'язку з виниклою потребою визначення у кожного споживача кількостей спожитої їм теплоти і холодної і гарячої води останнім часом з'явилися системи постачання будівлі теплом і холодною водою, які містять підведення до будівлі магістральні трубопроводи тепло- і холодного водопостачання, з'єднані через запірні засувки і відповідно через теплосчетчик і водомір з розвідних по будівлі трубопроводами холодного водопостачання і подають і зворотними трубопроводами теплопостачання, з'єднаними зі споживачами за допомогою стояків відповідно зі змішувачами холодного водопостачання, підключеними до циркуляційного трубопроводу гарячого водопостачання, і індивідуальними системами опалення (див. СниП "опалення, вентиляція і кондиціонування" СниП 2.04.05-91 * п.3.15).
Даним системам властиві такі недоліки:
- Забезпечують облік спожитого кількості теплоти і холодної води, але вимагають підвищену кількість теплолічильників і водомірів (на гаряче водопостачання - водомір і теплосчетчик; і на систему опалення - теплолічильники).
- Чи не забезпечують у споживача підігріву припливного повітря при організації примусової вентиляції, що при впровадженні герметичних склопакетів, стає нагальною потребою. А у разі виникнення потреби влаштування вентиляції додатково необхідно організувати додаткову прокладку від запірних засувок і лічильника теплової енергії до споживача труб теплопостачання повітронагрівачів припливного повітря з установкою на підводках ще додаткових теплолічильників.
- Крім того, при сучасній практиці будівництва, коли споживач не може на свій розсуд вирішувати питання температурного режиму в приміщеннях пристроєм обігріваються, не надаючи негативного впливу на інші системи (гарячого водопостачання).
Пропонована система дозволяє уникнути зазначених недоліків і, крім того, підвищити ефективність обліку теплової енергії, яка споживається споживачем, при збільшенні їх функціональних можливостей.
При промисловому виробництві термотрансформірующіх агрегатів підвищується якість і скорочуються терміни будівництва, поліпшуються умови експлуатації.
Дані позитивні якості пропонованої системи досягаються тим, що система постачання будівлі теплом і холодною водою, що містить підведення до будівлі магістральні трубопроводи тепло- і холодного водопостачання, з'єднані через запірні засувки і відповідно через теплосчетчик і водомір з розвідних по будівлі трубопроводами холодного водопостачання і подають і зворотними трубопроводами теплопостачання, з'єднаними зі споживачами за допомогою стояків відповідно зі змішувачами холодного водопостачання, підключеними до циркуляційного трубопроводу гарячого водопостачання, і індивідуальними системами опалення, у кожного споживача додатково обладнана встановленими в місцях приєднання споживачів до стояків термотрансформірующімі агрегатами, які підключені з одного боку до подає і зворотним стояках теплопостачання і стояку холодного водопостачання, а з іншого боку - до індивідуальної системи опалення і змішувача з циркуляційним трубопроводом гарячого водопостачання, на останньому змонтований циркуляційний насос і розширювальний бак; причому термотрансформірующій агрегат включає в себе, щонайменше, два теплообмінника, один з яких однією порожниною включений в циркуляційний трубопровід гарячого водопостачання, інший порожниною підключений на вході і виході до подає стояка теплопостачання; а другий теплообмінник - однієї порожниною підключений до змішувача і стояку холодного водопостачання, а інший порожниною - на вході відповідно до подає стояка і зворотному трубопроводу індивідуальної системи опалення, а на виході - до зворотного стояка теплопостачання, крім того, термотрансформірующій агрегат може бути додатково забезпечений
а) насосним пристроєм змішувача, підключеним відповідно до індивідуальної системи опалення та подає і зворотному стояках теплопостачання;
б) воздухоподогревателем, мають насосне змішувальне пристрій, підключений до подає і зворотному стояках теплопостачання;
в) повітря-і водопідігрівачами, порожнини яких з'єднані між собою циркуляційних кільцем з насосом і розширювальним баком, а друга порожнину водопідігрівача приєднана до стояків;
г) розширювальним баком і опалювальним теплообмінником, який однією порожниною через насос включений в систему індивідуального опалення, а інший - до подає і зворотному стояках теплопостачання, причому розширювальний бак приєднаний до системи індивідуального опалення.
Суть винаходу пояснюється кресленнями, представленими на фіг.1-7.

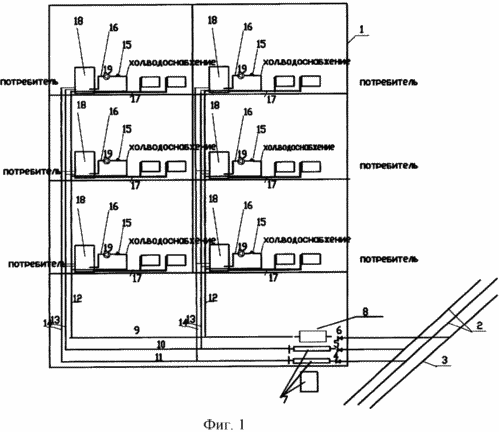

Фиг.1 - система постачання будівлі теплом і холодною водою (принципова схема)

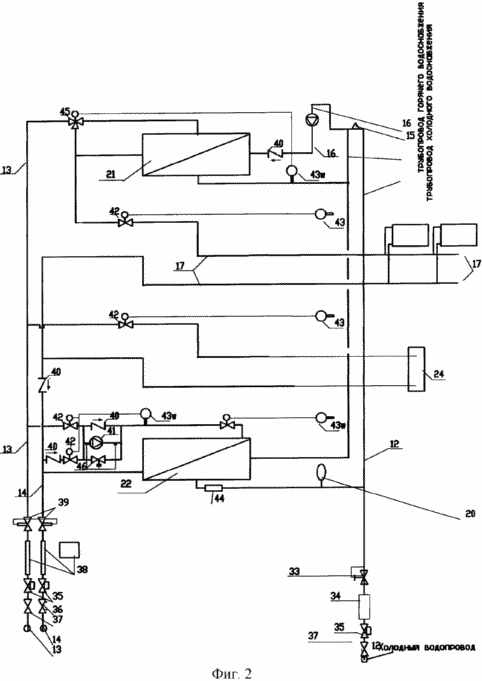

Фиг.2 - схема термотрансформірующего агрегату, виконаного для індивідуальних систем гарячого водопостачання на базі теплообмінників, а для індивідуальних систем опалення та вентиляції споживача, приєднаними безпосередньо до подає і зворотному стояках теплопостачання

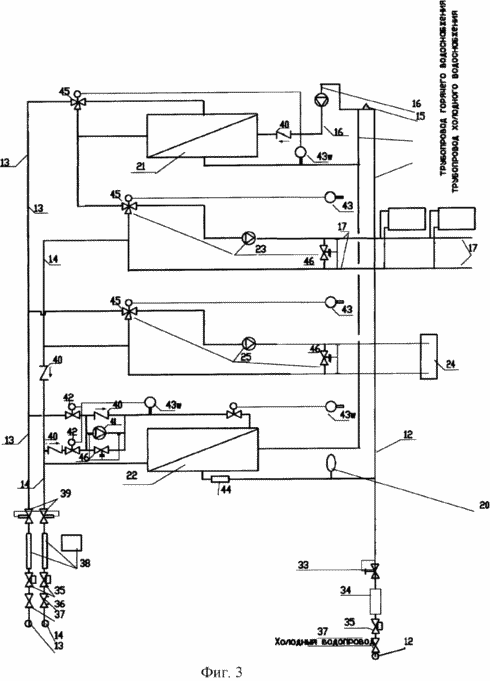

Фіг.3 - схема термотрансформірующего агрегату, виконаного для індивідуальних систем гарячого водопостачання на базі теплообмінників, а для індивідуальних систем опалення та вентиляції споживача з насосними змішувальними пристроями

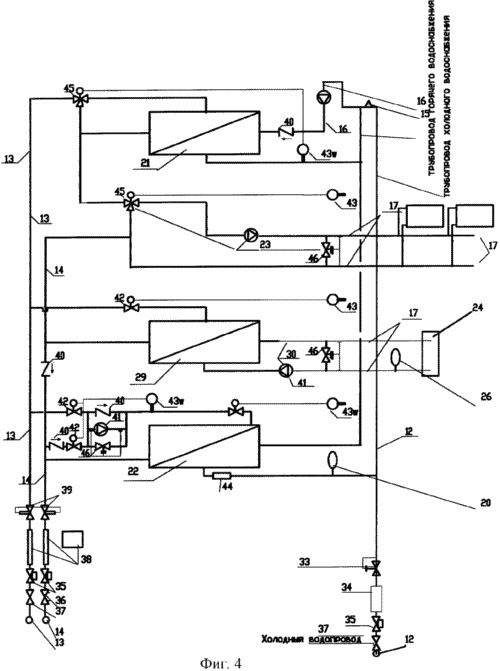

Фіг.4 - схема термотрансформірующего агрегату, виконаного для індивідуальних систем гарячого водопостачання на базі теплообмінників, а для індивідуальних систем опалення з насосними змішувальними пристроями

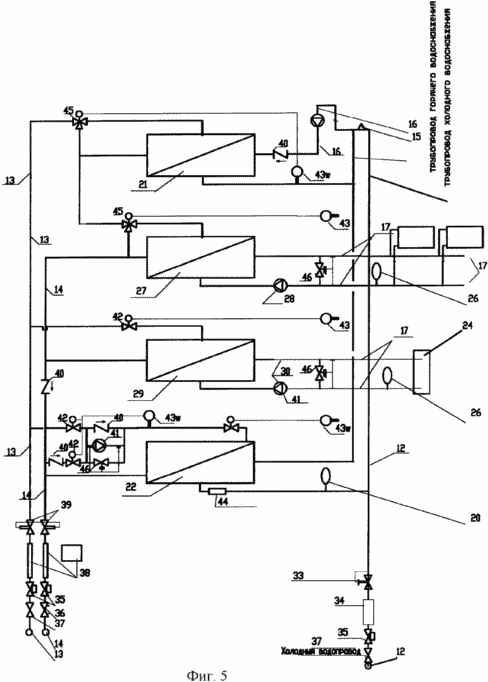

Фіг.5 - схема термотрансформірующего агрегату, виконаного для індивідуальних систем гарячого водопостачання та індивідуальних систем опалення та вентиляції споживача на базі теплообмінників

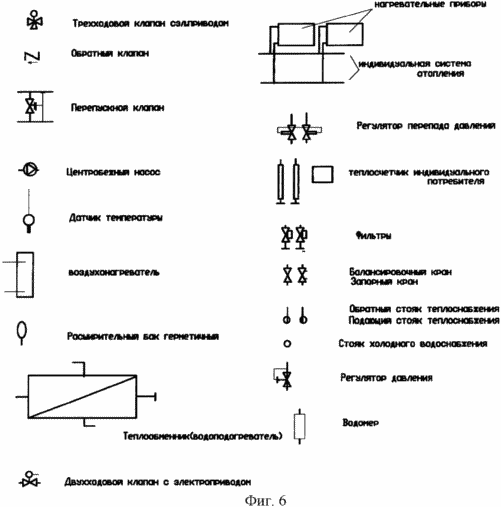

Фіг.6 - умовні позначення

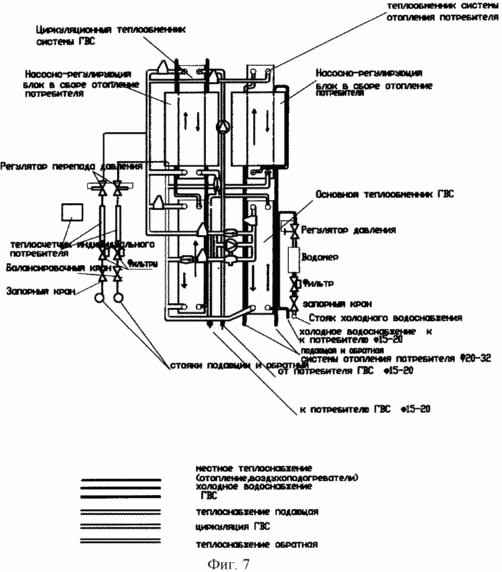

Фіг.7 - приблизна схема компонування термотранформірующего агрегату
Представлені на кресленнях системи і схеми термотрансформіруюшіх агрегатів можуть бути доповнені різними поєднаннями (із зазначених на кресленнях) виконання приєднань індивідуальних систем до стояків.
Система постачання будівлі теплом і холодною водою містить підведення до будівлі (1) магістральні трубопроводи тепло- (2) і холодного (3) водопостачання, які через запірні засувки (4, 5, 6,) і через теплосчетчик (7) і водомір (8 ) з'єднані з розвідних по будівлі трубопроводами холодного водопостачання і подають і зворотними (9, 10, 11) трубопроводами теплопостачання. Від цих трубопроводів до споживачів відходять відповідно стояки (12) холодного водопостачання та (13, 14) теплопостачання. Перші з яких (12) підведені до змішувачів (15), приєднаним циркуляційним (16) трубопроводом системи гарячого водопостачання. Стояки (13, 14) підключені до індивідуальних систем опалення (17).
Згідно винаходу система постачання будівлі теплом і холодною водою у кожного споживача додатково обладнана термотрансформірующімі агрегатами (18), які підключені з одного боку до подає і зворотним стояках теплопостачання (13, 14) і стояку холодного водопостачання (12), а з іншого боку до індивідуальної системі опалення (17) і змішувача (15) з циркуляційним трубопроводом (16), на якому змонтований циркуляційний насос (19) і розширювальний бак (20). Термотрансформірующій агрегат складається щонайменше з двох теплообмінників (21, 22), один з яких (21) однією порожниною включений в циркуляційний трубопровід (16) гарячого водопостачання, а інший порожниною підключений на вході і виході до подає стояка теплопостачання (13). Другий теплообмінник (22) - однієї порожниною підключений до змішувача (15) і стояку холодного водопостачання (12), а інший - на вході відповідно до подає і зворотному стояках теплопостачання, а на виході - до зворотного стояка (14) теплопостачання. Як варіант термотрансформірующій агрегат може бути додатково обладнаний насосним пристроєм змішувача (23), підключеним відповідно до індивідуальної (17) системі опалення і подає і зворотному стояках (13, 14) теплопостачання. У разі якщо на систему постачання будівлі теплом і холодною водою покладаються завдання постачання споживачів підігрітим припливним вентиляційним повітрям, то термотрансформірующій агрегат додатково обладнується воздухоподогревателем (24), які мають насосне змішувальне пристрій (25), підключений до подає і зворотному стояках (13, 14) теплопостачання .
Іноді, коли в індивідуальних системах опалення не допускається підвищений тиск, термотрансформірующій агрегат слід виконувати з розширювальним баком (26) та опалювальним теплообмінником (27), який однією порожниною через насос (28) включений в систему індивідуального опалення (17), а інший - до подає і зворотному стояках (13, 14) теплопостачання, причому розширювальний бак (26) приєднаний до системи (17) індивідуального опалення.
Теплопостачання підігрівачів повітря (24, 29) може здійснюватися по закритій системі, для чого термотрансформірующій агрегат необхідно додатково обладнати повітро-і водопідігрівачами (28, 29), порожнини яких з'єднані між собою циркуляційних кільцем (30) з насосом (31) і розширювальним баком (32 ), а друга порожнину водопідігрівача (29) приєднана до стояків (13, 14) теплопостачання.
Залежно від умов використання агрегату останні можуть бути обладнані:
33 - регуляторами тиску,
34 - індивідуальними водомірами,
35 - фільтрами води,
36 - балансувальними кранами,
37 - індивідуальними запірними кранами,
38 - індивідуальними теплолічильниками споживача,
39 - регуляторами перепаду тиску,
40 - зворотними клапанами,
41 - циркуляційними насосами,
42 - регулюючими вентилями,
43 - датчиками температури повітря,
43w - датчиками температури води,
44 - реле протоки,
45 - регулюючими триходовими клапанами,
46 - пропускними клапанами.
Система постачання будівлі теплом і холодною водою працює наступним чином.
За підведеними до будівлі 1 магістральних трубопроводах 2 підводиться і відводиться теплоносій, а магістральним трубопроводом 3 холодна вода для цілей водопостачання. Далі теплоносій і холодна вода через запірні засувки 4, 5, 6, і через теплосчетчик 7 і водомір 8 надходять в трубопроводи, які розводять по будівлі теплоносій до подає і зворотним стояках 13, 14 і холодну воду до стояків 12. Стояки 13, 14 підключені до індивідуальним системам опалення 17 кожного споживача, а до стояка холодного водопостачання 12 підключені змішувачі 15, до яких під'єднані у кожного споживача циркуляційний трубопровід 16 гарячого водопостачання. Згідно винаходу у кожного споживача в місцях приєднання стояків до індивідуальних систем опалення та змішувачів водопостачання розміщені термотрансформірующіе агрегати 18, під'єднані до стояків 12, 13, 14 систем водопостачання і теплопостачання і до індивідуальних систем опалення та циркуляційного трубопроводу 16 гарячого водопостачання зі змішувачем 15. Термотрансформірующіе агрегати призначаються термічної трансформації (зміни температури і кількості теплоти, тиску робочого середовища в індивідуальних системах споживача, приготування гарячої води для системи гарячого водопостачання та забезпечення в ній сталості температури і необхідної витрати) теплоти, підведеної до споживача по стояках 13, 14 теплопостачання, в залежності від споживчих вимог. Як правило, термотрансформірующій агрегат містить щонайменше два теплообмінника 21, 22. Теплообмінник 21 однією порожниною включений в циркуляційний трубопровід 16 гарячого водопостачання, а інший порожниною підключений на вході і виході до подає стояка (13) теплопостачання. Теплоносій, що надходить в теплообмінник, далі використовується для підтримки температури теплоносія в індивідуальних системах опалення, вентиляції за допомогою теплообмінників або насосних змішувальних пристроїв. Через цей теплообмінник циркулює і догрівається тільки гаряча вода, охолола в трубопроводах системи гарячого водопостачання, тим самим забезпечуючи у змішувача воду з постійною температурою. Теплообмінник 22 однією порожниною підключений до змішувача 15 і стояку 12, а інший порожниною приєднаний на вході до подає і зворотному стояках 13, 14; на виході - тільки до зворотного стояка 14. Даний теплообмінник забезпечує, при наявності водорозбору через змішувач 15, нагрів холодної води водопостачання до необхідної температури системи гарячого водопостачання. Приєднання теплообмінника на вході теплоносія одночасно до зворотного і подає стояках з обладнанням даного приєднання зворотними клапанами 40, циркуляційним насосом 41, регулюючими вентилями 42, пропускними клапанами 46 дозволяє раціонально використовувати температурний потенціал зворотного теплофикационной води для приготування гарячої води в системі водопостачання.
Температура нагріву води регулюється за допомогою датчиків води 43w і вентилі 42 в поєднанні з перепускним клапаном 46.
Підігрів циркуляційної води системи гарячого водопостачання забезпечується подає теплоносієм, призначеним для індивідуальних систем опалення, вентиляції та ГВП. Регулювання здійснюється регулюючим триходовим. Далі теплоносій після теплообмінника 21 використовується в індивідуальних системах опалення, вентиляції та в теплообміннику ГВП.
Індивідуальні системи опалення та вентиляції можуть приєднуватися безпосередньо до подає і зворотному стояках 13, 14 теплопостачання (фіг.2). У цьому випадку в термотрансформірующем агрегаті 18 передбачаються для кожної системи регулюючі вентилі 42, керовані по сигналу датчиків температури повітря 43 у споживача. Іноді, коли за температурними параметрами безпосередньо не представляється можливим використовувати теплоносій з наявними температурами, то термотрансформірующіе агрегати можуть бути обладнані насосними змішувальними пристроями (фіг.3), які за сигналом датчика температури повітря 43 регулюють температуру теплоносія, що надходить в індивідуальні системи, які регулюють вентилями 42 ( триходовими клапанами 45) і пропускними клапанами 46.
Якщо гідростатичний тиск в системі висока і не можна його зменшити, не витримує обладнання індивідуальних систем. Те термотрансформірующій агрегат повинен обов'язково містити теплообмінники (фіг.4, 5), а індивідуальні системи, приєднані до теплообмінників, оснащуються циркуляційними насосами 41, а на підводках теплоносія до теплообмінників розміщують регулюючі вентилі 42, що працюють за сигналом датчиків температури повітря 43, встановлених у споживача .
На вході ліній під'єднання термотрансформірующіх агрегатів до стояків 12, 13, 14 у кожного споживача встановлюються відповідно на лінії холодного водопостачання регулятор тиску 33, індивідуальний водомір 34, водяний фільтр 35, запірний кран 37, а на лініях зв'язку термотрансформірующіх агрегатів зі стояками теплопостачання 13, 14 - регулятор перепаду тиску 39, індивідуальні теплолічильники 38, балансування кран 36, фільтри 35, запірні крани 37.
У зв'язку з тим що в запропонованій системі в порівнянні з відомими до споживача підводиться три трубопроводу (подаючий і зворотний трубопроводи теплоносія і трубопровід холодного водопостачання) замість 5 (1 подає і 2 зворотних трубопроводу теплоносія і трубопроводи 3, 4, 5 холодного, гарячого водопостачання та циркуляційний ГВС) пропонуємо систему позначити як система "3Т".
ФОРМУЛА ВИНАХОДУ
1. Система постачання будівлі теплом і холодною водою, що містить підведення до будівлі магістральні трубопроводи тепло- і холодного водопостачання, з'єднані через запірні засувки і відповідно через теплосчетчик і водомір з розвідних по будівлі трубопроводами холодного водопостачання і подають і зворотними трубопроводами теплопостачання, з'єднаними зі споживачами за допомогою стояків відповідно зі змішувачами холодного водопостачання, підключеними до циркуляційного трубопроводу гарячого водопостачання, і індивідуальними системами опалення, що відрізняється тим, що система у кожного споживача додатково обладнана встановленими в місцях приєднання споживачів до стояків термотрансформірующімі агрегатами, які підключені з одного боку до подає і зворотним стояках теплопостачання і стояку холодного водопостачання, а з іншого боку - до індивідуальної системи опалення і змішувача з циркуляційним трубопроводом гарячого водопостачання, на останньому змонтований циркуляційний насос і розширювальний бак; причому термотрансформірующій агрегат включає в себе щонайменше два теплообмінника, один з яких однією порожниною включений в циркуляційний трубопровід гарячого водопостачання, інший порожниною підключений на вході і виході до подає стояка теплопостачання, а другий теплообмінник однієї порожниною підключений до змішувача і стояку холодного водопостачання, а інший порожниною - на вході відповідно до подає стояка і зворотному трубопроводу індивідуальної системи опалення, а на виході - до зворотного стояка теплопостачання.
2. Система по п.1, що відрізняється тим, що термотрансформірущій агрегат додатково забезпечений насосним пристроєм змішувача, підключеним відповідно до індивідуальної системи опалення та подає і зворотному стояках теплопостачання.
3. Система по п.1, що відрізняється тим, що термотрансформірующій агрегат додатково забезпечений воздухоподогревателем, мають насосне змішувальне пристрій, підключений до подає і зворотному стояках теплопостачання.
4. Система по п.1, що відрізняється тим, що термотрансформірующій агрегат забезпечений розширювальним баком і опалювальним теплообмінником, який однією порожниною через насос включений в систему індивідуального опалення, а інший - до подає і зворотному стояках теплопостачання, причому розширювальний бак приєднаний до системи індивідуального опалення .
5. Система по п.1, що відрізняється тим, що термотрансформірующій агрегат додатково обладнаний повітро-і водопідігрівачами, порожнини яких з'єднані між собою циркуляційних кільцем з насосом і розширювальним баком, а друга порожнину водопідігрівача приєднана до стояків теплопостачання.
Версія для друку
Дата публікації 25.01.2007гг
