ВИНАХІД
Патент Російської Федерації RU2272221

СИСТЕМА автономного ТЕПЛОПОСТАЧАННЯ І ГАРЯЧОГО ВОДОПОСТАЧАННЯ
З природною циркуляцією теплоносія І СПОСІБ НАГРІВУ ВОДИ

Ім'я винахідника: Рудін Михайло Федорович
Ім'я патентовласника: Рудін Михайло Федорович
Адреса для листування: 454091, Челябінськ, вул. Праці, 157, каб.28-4, пат.пов. Н.К. Скрипкіної, рег.№ 726
Дата початку дії патенту: 2004.08.20

Винаходи відносяться до водяних систем теплопостачання і можуть використовуватися в автономних системах теплопостачання та гарячого водопостачання. Технічний результат: підвищення стійкості циркуляції нагрівальної води, підвищення стійкості роботи системи в разі аварійного припинення надходження води з водопроводу, запобігання закипання гарячої води в головному стояку, інтенсифікація перемішування холодної і гарячої води в розширювальному баку і спрощення експлуатації системи для багатоповерхових будівель. Система автономного теплопостачання і гарячого водопостачання з природною циркуляцією теплоносія, поєднана з гарячим водопостачанням, містить теплогенератор, розширювальний бак, який використовується і як ємнісний підігрівач і бак-акумулятор гарячої води з поплавковим клапаном автоматичної підтримки рівня води в ньому і контрольним переливним патрубком, головний стояк , що з'єднує верхню точку водяної сорочки теплогенератора з дном розширювального бака, що подає трубопровід, що з'єднує нижню частину бічних стінок розширювального бака з стояками теплопостачання і стояками гарячого водопостачання, опалювальні прилади, з'єднані зі стояками теплопостачання, душові сітки і крани гарячої води, з'єднані зі стояками гарячого водопостачання , стояки теплопостачання і стояки гарячого водопостачання з'єднані в нижніх точках зі зворотним трубопроводом, який з'єднаний з нижньою точкою водяної сорочки теплогенератора і утворює єдиний контур циркуляції теплоносія, стояки теплопостачання і стояки гарячого водопостачання у верхній і нижній точках мають крани для відключення. Розширювальний бак-теплоаккумулятор виконаний у вигляді вертикально встановленого циліндра і забезпечений тангенціальним патрубком підведення холодної води, встановленим у верхній частині бака, і тангенціальним патрубком відведення гарячої води, встановленим в його нижній частині. Подаючий і зворотний трубопроводи виконані у вигляді прямокутних закольцовок і з'єднані відповідно з додатковим баком-теплоаккумулятором і з теплогенератором в геометричних центрах прямокутних закольцовок через Т-подібні трубопроводи, причому кожен стояк гарячого водопостачання з'єднаний з подає трубопроводом верхньої трубної розводки через проміжний бак-теплоаккумулятор, дно якого розташоване вище трубопроводу, що подає на виході його з розширювального бака-теплоаккумулятора не менше ніж на 100 мм. Датчик автоматичної підтримки заданої температури гарячої води, яка подається на потреби теплопостачання та гарячого водопостачання, встановлено на виході з розширювального бака. і описаний спосіб нагріву води в системі автономного теплопостачання та гарячого водопостачання з природною циркуляцією теплоносія.

ОПИС ВИНАХОДИ

Винаходи відносяться до водяних систем теплопостачання і можуть використовуватися в автономних системах теплопостачання та гарячого водопостачання.

Відома водяна система теплопостачання, що включає подає і зворотну магістралі, що подає і зворотний трубопроводи системи опалення, трубопроводи холодної і гарячої води, причому вода на гаряче водопостачання береться з системи опалення (див. Ливчак І.О., «Квартирне опалення», М., 1982 року, с.130, ріс.111.2-3).

Недоліком відомого аналога є мала ефективність роботи опалювальних приладів.

Відома система водяного опалення з природною циркуляцією для багатоповерхових споруд по а.с. СРСР №1638480, опубл.30.03.1991 р

Система з природною циркуляцією містить теплогенератор, нагрівальні прилади, з'єднані з ним подає і зворотним трубопроводами з утворенням першого контуру. З метою збільшення рушійного напору, підвищення надійності циркуляції для багатоповерхових споруд, система забезпечена конденсатором-теплообмінником, встановленим по лінії охолодження на що подає, а по лінії нагріву - на зворотному трубопроводі, причому конденсатор-теплообмінник розташований вище теплогенератора.

Недоліками відомої системи водяного опалення з природною циркуляцією є:

- Відсутність рішення з гарячого водопостачання;

- Нестійкість циркуляції гріючої води;

- Нестійкість роботи системи в разі аварійного припинення надходження води з водопроводу;

- Відсутність в схемі пальників, що забезпечують економію електроенергії;

- Складність застосування системи для багатоповерхових будівель.

Відома система опалення з природною циркуляцією теплоносія і гарячим водопостачанням за патентом RU 2123155, МКИ 6: F 24 D 3/08, опубл.10.12.98 р, обрана заявником як прототип пристрою і способу.

Відома система призначена для автономного опалення та гарячого водопостачання будинків. Система оснащена автоматичною підживленням розширювального бака-теплоаккумулятора попередньо підігрітою водою при незначних одноразових витратах гарячої води (ранковий туалет, мийка посуду і т.д.), яка здійснюється за рахунок підключення поплавкового клапана розширювального бака до вихідного патрубка змійовика попереднього підігріву водопровідної холодної води теплогенератора. Здійснюється одночасна підживлення всієї системи попередньо підігрітою водою при великих одноразових витратах гарячої води (ванна, душ і т.д.), що дає можливість використовувати всю систему як акумулятор гарячої води, усуває недоліки при підживленні системи холодною водою.

Прототипу притаманні такі недоліки, а саме:

- Нестійкість циркуляції гріючої води;

- Нестійкість роботи системи в разі аварійного припинення надходження води з водопроводу;

- Можливість закипання гарячої води в головному стояку;

- Відсутність в схемі елемента інтенсифікації перемішування холодної і гарячої води в розширювальному баку;

- Складність застосування системи для багатоповерхових будівель.

Технічний результат винаходів направлений на усунення зазначених вище недоліків аналогів і прототипу і досягається наступними рішеннями.

В системі автономного теплопостачання та гарячого водопостачання з природною циркуляцією теплоносія, суміщеної з гарячим водопостачанням, що містить теплогенератор, розширювальний бак, який використовується і як ємнісний підігрівач і бак-акумулятор гарячої води з поплавковим клапаном автоматичної підтримки рівня води в ньому і контрольним переливним патрубком, головний стояк, що з'єднує верхню точку водяної сорочки теплогенератора з дном розширювального бака, що подає трубопровід, що з'єднує нижню частину бічних стінок розширювального бака з стояками теплопостачання і стояками гарячого водопостачання, опалювальні прилади, з'єднані зі стояками теплопостачання, душові сітки і крани гарячої води, з'єднані зі стояками гарячого водопостачання, стояки теплопостачання і стояки гарячого водопостачання з'єднані в нижніх точках зі зворотним трубопроводом, який з'єднаний з нижньою точкою водяної сорочки теплогенератора і утворює єдиний контур циркуляції теплоносія, стояки теплопостачання і стояки гарячого водопостачання у верхній і нижній точках мають крани для відключення, відповідно до винаходу розширювальний бак-теплоаккумулятор виконаний у вигляді вертикально встановленого циліндра і забезпечений тангенціальним патрубком підведення холодної води, встановленим у верхній частині бака, і тангенціальним патрубком відведення гарячої води, встановленим в його нижній частині, що подає і зворотний трубопроводи виконані у вигляді прямокутних закольцовок і з'єднані відповідно з розширювальним баком-теплоаккумулятором і з теплогенератором в геометричних центрах прямокутних закольцовок через Т-подібні трубопроводи, кожен стояк гарячого водопостачання з'єднаний з подає трубопроводом верхньої трубної розводки через проміжний бак-теплоаккумулятор, дно якого розташовано вище трубопроводу, що подає на виході його з розширювального бака-теплоаккумулятора не менше ніж на 100 мм, датчик автоматичної підтримки заданої температури гарячої води, яка подається на потреби теплопостачання та гарячого водопостачання, встановлено на виході з розширювального бака.

Крім того, в системі автономного теплопостачання та гарячого водопостачання з природною циркуляцією теплоносія діаметр головного стояка прийнятий мінімальним за нормами проектування, що забезпечує швидкість руху води в ньому від 1,0 до 1,2 м / с.

При цьому в системі автономного теплопостачання та гарячого водопостачання з природною циркуляцією теплоносія діаметри стояків теплопостачання прийняті максимальними за нормами проектування, що забезпечують швидкість руху води в них до 0,5 м / с.

В системі автономного теплопостачання та гарячого водопостачання з природною циркуляцією теплоносія на вході теплоносія в теплогенератор встановлений циркуляційний насос.

Крім того, розширювальний бак-теплоаккумулятор забезпечений трубопроводом паралельної подачі холодної води безпосередньо в головний стояк за схемою труба в трубі, при цьому внутрішній підвідний трубопровід виконаний перфорованим, а його торець заглушений конусоподібної пробкою.

В системі автономного теплопостачання та гарячого водопостачання з природною циркуляцією теплоносія в якості теплогенератора застосований пароводогрійних котел з кратністю циркуляції від 50 до 500.

Теплогенератор може бути оснащений газовими пальниками без примусової подачі повітря.

Крім того, на опалювальних приладах можуть бути встановлені терморегулятори покомнатно регулювання температури повітря.

У способі нагріву води в системі автономного теплопостачання та гарячого водопостачання з природною циркуляцією теплоносія, що включає подачу в систему водопровідної води, нагрівання води в теплогенераторі до температури початку кипіння, подачу гарячої води через головний стояк в розширювальний бак-теплоаккумулятор, подачу гарячої води з розширювального бака по подаючому трубопроводі до опалювальних приладів, кранів гарячого водопостачання та душовим сіток, повернення охолодженої води в теплогенератор з стояків по зворотному трубопроводу, відповідно до винаходу подача в систему водопровідної води в розширювальний бак-теплоаккумулятор проводиться тангенциально у верхній частині розширювального бака, а відведення гарячої води з розширювального бака до подає трубопроводу верхньої трубної розводки проводиться тангенциально в нижній частині розширювального бака, швидкість руху гарячої води в головному стояку забезпечують в межах від 1,0 до 1,2 м / сек за рахунок зменшення діаметра трубопроводу, витрата води через стояки теплопостачання забезпечують великим , ніж прийнято за нормами проектування для функціонування терморегуляторів опалювальних приладів за рахунок збільшення діаметрів трубопроводів, забезпечуючи швидкість руху води не вище 0,5 м / сек, подача гарячої води до опалювальних приладів, душових сіток і водорозбірних кранів і повернення охолодженої води в теплогенератор здійснюється через трубопроводи, виконані у вигляді прямокутних закольцовок, з'єднаних відповідно з розширювальним баком і теплогенератором в геометричних центрах прямокутних закольцовок через Т-подібні трубопроводи, подачу гарячої води від трубопроводу, що подає верхній трубної розводки до стояків гарячого водопостачання здійснюють через проміжні баки-теплоакумулятори, дена яких розташовані вище трубопроводу, що подає на виході його з розширювального бака-теплоаккумулятора не менше ніж на 100 мм, на додаток до природної циркуляції теплоносія виконана примусова циркуляція його за рахунок циркуляційного насоса, що створює додатковий натиск нагрівальної води, на додаток до подачі води з водопроводу в розширювальний бак-теплоаккумулятор виконана подача води безпосередньо в головний стояк за схемою труба в трубі.

Крім того, в способі нагріву води в системі автономного теплопостачання та гарячого водопостачання з природною циркуляцією теплоносія нагрів води виробляють в пароводогрійних котлі з кратністю циркуляції від 50 до 500 до температури кипіння.

Сутність заявлених технічних рішень пояснюється кресленнями, зображеними на фіг 1 і фіг.2.

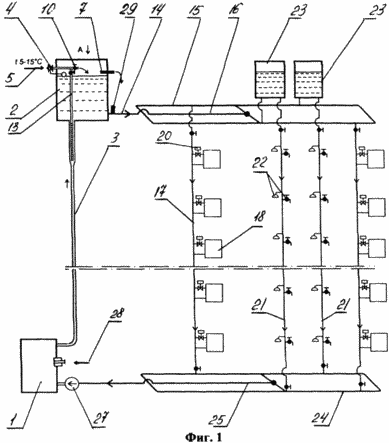

На фіг.1 зображена система автономного теплопостачання та гарячого водопостачання з природною циркуляцією теплоносія. На фіг.2 зображено вигляд по стрілці А на фіг.1.

Система автономного теплопостачання і гарячого водопостачання з природною циркуляцією теплоносія містить теплогенератор 1, розширювальний бак-теплоаккумулятор 2, виконаний у вигляді вертикально встановленого циліндра, головний стояк 3.

Розширювальний бак 2 забезпечений і поплавковим клапаном 4, що регулює рівень води в ньому, і контрольним переливним патрубком 7.

Зверху до баку-теплоаккумулятор 2 підведений подає холодну воду з водопроводу трубопровід 5. Трубопровід 5 за допомогою трійника з'єднаний з вентилем 6, вихідний патрубок якого розташований тангенціально щодо розширювального бака 2. У трубопровід 5 врізаний патрубок 13, кінець якого перфоровано, заглушений і розміщений всередині головного стояка 3. до нижньої частини бака-теплоаккумулятора 2 тангенциально приєднаний патрубок 14, що з'єднує бак 2 з подає трубопроводом 15 верхньої трубної розводки, виконаним у вигляді прямокутної закольцовку через Т-подібний патрубок 16, прикріплений до трубопроводу 15 в його геометричному центрі. До подаючому трубопроводі 15 верхньої трубної розводки приєднані стояки 17 теплопостачання з опалювальними приладами 18, підводять патрубки яких забезпечені терморегуляторами 20. Стояки 21 гарячого водопостачання, обладнані поквартирні водорозбірними кранами і душовими сітками 22, з'єднані з подає водопроводом 15 через проміжні баки-теплоакумулятори 23, дена яких розташовані вище патрубка 14 не менше ніж на 100 мм. Стояки 17 і 21 з'єднані в нижній частині зі зворотним трубопроводом 24 нижньої трубної розводки. Зворотна лінія 24, так само як і подає трубопровід 15, виконаний у вигляді прямокутної закольцовку і з'єднаний з нижньою частиною нагрівальної сорочки теплогенератора 1 за допомогою Т-образного трубопроводу 25, приєднаного до трубопроводу 24 в його геометричному центрі. Система оснащена циркуляційним насосом 27, пальником 28. Система обладнана датчиком 29 температури гарячої води на виході її з розширювального бака 2, розташованим на патрубку 14.

Пропонована система автономного теплопостачання та гарячого водопостачання з природною циркуляцією теплоносія працює наступним чином.

Заповнення системи водою здійснюють через що подає холодну воду з водопроводу трубопровід 5. При цьому рівень води в баку 2 регулюється поплавковим клапаном 7. Підживлення системи холодною водою під час її роботи здійснюється через вентиль 6, вихідна трубка якого розташована тангенциально щодо розширювального бака 2, а й через патрубок 13, кінець якого перфоровано, заглушений і розміщений всередині головного стояка 3, що запобігає викид пари в розширювальний бак 2 з стояка 3.

При роботі теплогенератора 1 вода, нагріта до температури початку кипіння, під впливом різниці ваг стовпів води в зворотних стояках 17 і 21 і головному стояку 3 з теплогенератора 1 по головному стояку 3 надходить в розширювальний бак 2. Тут гріє вода змішується з холодною водою, що надходить з водопроводу, нагріває її до температури, прийнятої для гарячого водопостачання. Вода, нагріта в баку 2, подається через патрубок 14, розташований в нижній точці бака-теплоаккумулятора 2, тангенциально по відношенню до нього і надходить у вхідний трубопровід 15 верхньої трубної розводки.

Тангенціальний підведення в розширювальний бак холодної води і тангенціальний відведення з нього гарячої води забезпечують обертальний рух води в баку, що сприяє інтенсивному змішуванню нагрівальної води, що надходить з теплогенератора 1, і холодної води, що надходить з водопроводу.

По подаючому трубопроводі 15 верхньої трубної розводки гаряча вода надходить до стояків 17 теплопостачання та опалювальних приладів 18, а й до стояків 21 гарячого водопостачання і по ним до поквартирні водорозбірних кранів і душових сіток 22, при цьому гаряча вода до стояків 21 подається через проміжні бакі- теплоакумулятори 23, дена яких розташовані вище патрубка 14 не менше ніж на 100 мм. Це забезпечує роботу опалювальних приладів при аварійному відключенні водопровідної води, так як в першу чергу гаряча вода не буде надходити в стояки 21 гарячого водопостачання. У стояках 17 і 21, опалювальних приладах 18 гаряча вода віддає деяку частину свого тепла, а через водорозбірні крани і душові сітки 22 частково розбирається на потреби гарячого водопостачання. Охолоджена вода зі стояків 17 і 21 по зворотному трубопроводу 24 нижньої трубної розводки повертається в теплогенератор 1, завершуючи контур циркуляції. Циркуляційний насос 27 підвищує стійкість циркуляції теплоносія при перехідних режимах.

При закінченні опалювального сезону стояки 17 теплопостачання зверху і знизу перекриваються вентилями, а стояки 21 гарячого теплопостачання продовжують функціонувати.

Запропонована система автономного теплопостачання та гарячого водопостачання з природною циркуляцією теплоносія може бути застосована для багатоповерхових будівель, наприклад 10-поверхових і навіть вище, так як зі збільшенням висоти будинків рушійний натиск природної циркуляції пропорційно збільшується.

Рушійний натиск природної циркуляції пропонованої системи автономного теплопостачання та гарячого водопостачання з урахуванням нагріву води в пароводогрійних котлі до температури початку кипіння за рахунок утворення пароводяної суміші може бути навіть надмірною для забезпечення надійної циркуляції теплоносія, внаслідок чого циркуляційний насос буде обертатися вхолосту, практично не витрачаючи електроенергію, але при перехідних режимах для підвищення стійкості циркуляції насос може бути корисним.

Використання системи автономного теплопостачання та гарячого водопостачання для багатоповерхових будівель у вигляді пристроя дозволяє мати димову трубу великої висоти і, отже, з великою Самотяга, достатньої для евакуації продуктів згоряння і застосування в теплогенераторі пальників без примусової подачі повітря для горіння, а значить, без витрат електроенергії .

З урахуванням економії витрат електроенергії на циркуляційному насосі і на приводі дутьевого вентилятора пальників теплогенератора можна стверджувати, що пропонована система автономного теплопостачання та гарячого водопостачання дуже економічна.

ФОРМУЛА ВИНАХОДУ

1. Система автономного теплопостачання і гарячого водопостачання з природною циркуляцією теплоносія, поєднана з гарячим водопостачанням, яка містить теплогенератор, розширювальний бак, який використовується і як ємнісний підігрівач і бак-акумулятор гарячої води з поплавковим клапаном автоматичної підтримки рівня води в ньому і контрольним переливним патрубком, головний стояк, що з'єднує верхню точку водяної сорочки теплогенератора з дном розширювального бака, що подає трубопровід, що з'єднує нижню частину бічних стінок розширювального бака з стояками теплопостачання і стояками гарячого водопостачання, опалювальні прилади, з'єднані зі стояками теплопостачання, душові сітки і крани гарячої води, з'єднані зі стояками гарячого водопостачання, стояки теплопостачання і стояки гарячого водопостачання з'єднані в нижніх точках зі зворотним трубопроводом, який з'єднаний з нижньою точкою водяної сорочки теплогенератора і утворює єдиний контур циркуляції теплоносія, стояки теплопостачання і стояки гарячого водопостачання у верхній і нижній точках мають крани для відключення, що відрізняється тим , що розширювальний бак-теплоаккумулятор виконаний у вигляді вертикально встановленого циліндра і забезпечений тангенціальним патрубком підведення холодної води, встановленим у верхній частині бака, і тангенціальним патрубком відведення гарячої води, встановленим в його нижній частині, що подає і зворотний трубопроводи виконані у вигляді прямокутних закольцовок і з'єднані відповідно з розширювальним баком-теплоаккумулятором і з теплогенератором в геометричних центрах прямокутних закольцовок через Т-подібні трубопроводи, кожен стояк гарячого водопостачання з'єднаний з подає трубопроводом верхньої трубної розводки через проміжний бак-теплоаккумулятор, дно якого розташовано вище трубопроводу, що подає на виході його з розширювального бака- теплоаккумулятора не менше ніж на 100 мм, датчик автоматичної підтримки заданої температури гарячої води, яка подається на потреби теплопостачання та гарячого водопостачання, встановлено на виході їх розширювального бака.

2. Система автономного теплопостачання і гарячого водопостачання з природною циркуляцією теплоносія по п.1, що відрізняється тим, що діаметр головного стояка прийнятий мінімальним за нормами проектування, що забезпечує швидкість руху води в ньому від 1,0 до 1,2 м / с.

3. Система автономного теплопостачання і гарячого водопостачання з природною циркуляцією теплоносія по п.1, що відрізняється тим, що діаметри стояків теплопостачання прийняті максимальними за нормами проектування, що забезпечують швидкість руху води в них до 0,5 м / с.

4. Система автономного теплопостачання і гарячого водопостачання з природною циркуляцією теплоносія по п.1, що відрізняється тим, що на вході теплоносія в теплогенератор встановлений циркуляційний насос.

5. Система автономного теплопостачання і гарячого водопостачання з природною циркуляцією теплоносія по п.1, що відрізняється тим, що розширювальний бак-теплоаккумулятор забезпечений трубопроводом паралельної подачі холодної води безпосередньо в головний стояк за схемою труба в трубі, при цьому внутрішній підвідний трубопровід виконаний перфорованим, а його торець заглушений конусоподібної пробкою.

6. Система автономного теплопостачання і гарячого водопостачання з природною циркуляцією теплоносія по п.1, що відрізняється тим, що в якості теплогенератора застосований пароводогрійних котел з кратністю циркуляції від 50 до 500.

7. Система автономного теплопостачання і гарячого водопостачання з природною циркуляцією теплоносія по п.1, що відрізняється тим, що теплогенератор оснащений газовими пальниками без примусової подачі повітря.

8. Система автономного теплопостачання і гарячого водопостачання з природною циркуляцією теплоносія по п.1, що відрізняється тим, що на опалювальних приладах встановлені терморегулятори покомнатно регулювання температури повітря.

9. Спосіб нагріву води в системі автономного теплопостачання та гарячого водопостачання з природною циркуляцією теплоносія, що включає подачу в систему водопровідної води, нагрівання води в теплогенераторі до температури початку кипіння, подачу гарячої води через головний стояк в розширювальний бак-теплоаккумулятор, подачу гарячої води з розширювального бака по подаючому трубопроводі до опалювальних приладів, кранів гарячого водопостачання та душовим сіток, повернення охолодженої води в теплогенератор з стояків по зворотному трубопроводу, який відрізняється тим, що подача в систему водопровідної води в розширювальний бак-теплоаккумулятор проводиться тангенциально у верхній частині розширювального бака, а відведення гарячої води з розширювального бака до подає трубопроводу верхньої трубної розводки проводиться тангенциально в нижній частині розширювального бака, швидкість руху гарячої води в головному стояку забезпечують в межах від 1,0 до 1,2 м / с за рахунок зменшення діаметра трубопроводу, витрата води через стояки теплопостачання забезпечують більшим, ніж прийнято за нормами проектування для функціонування терморегуляторів опалювальних приладів, за рахунок збільшення діаметрів трубопроводів, забезпечуючи швидкість руху води не вище 0,5 м / с, подача гарячої води до опалювальних приладів, душових сіток, водорозбірних кранів і повернення охолодженої води в теплогенератор здійснюється через трубопроводи, виконані у вигляді прямокутних закольцовок, з'єднаних відповідно з розширювальним баком і теплогенератором в геометричних центрах прямокутних закольцовок через Т-подібні трубопроводи, подачу гарячої води від трубопроводу, що подає верхній трубної розводки до стояків гарячого водопостачання здійснюють через проміжні баки-теплоакумулятори, дена яких розташовані вище трубопроводу, що подає на виході його з розширювального бака-теплоаккумулятора не менше ніж на 100 мм, на додаток до природної циркуляції теплоносія виконана примусова циркуляція його за рахунок циркуляційного насоса, що створює додатковий натиск нагрівальної води, на додаток до подачі води з водопроводу в розширювальний бак-теплоаккумулятор виконана подача води безпосередньо в головний стояк за схемою труба в трубі.

10. Спосіб нагріву води в системі автономного теплопостачання та гарячого водопостачання з природною циркуляцією теплоносія по п.9, що відрізняється тим, що нагрівання води виробляють в пароводогрійних котлі з кратністю циркуляції від 50 до 500 до температури кипіння.
